Тюнинг двигателя Toyota 3S-FE/3S-FSE/3S-GE/3S-GTE

Чип-тюнинг. Атмо

Тойотовские двигатели 3S-GE и 3S-GTE отлично приспособлены к доработкам, подтверждением тому выступают ле-мановские моторы 3S-GT мощностью под 700 л.с., более простые 3S-FE/3S-FSE дорабатывать смысла нет, для повышения их отдачи придется заменить все, что только можно, возросшую нагрузку стоковый FE не выдержит, а учитывая возраст, тюнинг закончится капремонтом. Проще и дешевле заменить 3S-FE на 3S-GE/GTE. Что по поводу GE, они и без нас с вами неплохо отжаты, чтоб двинуться дальше нужно ставить легкую кованую ШПГ, облегченный коленвал, все должно быть отбалансировано. Шлифуем ГБЦ, впускные выпускные каналы, доводим камеры сгорания, клапаны с титановыми тарелками, распредвалы с фазой 272, подъем 10.2 мм, выхлоп прямоточный на 63мм трубе, с пауком 4-2-1, Apexi S-AFC II. В сумме это даст до 25% прибавки л.с. и ваш 3S будет крутится за 8000 об/мин. Для дальнейших движений, нужно ставить валы с фазой за 300 и максимальным подъемом, разрезные шестерни, отключать VVTi, 4-х дроссельный впуск (от TRD например) и крутить за 9000 об/мин пока не развалится.

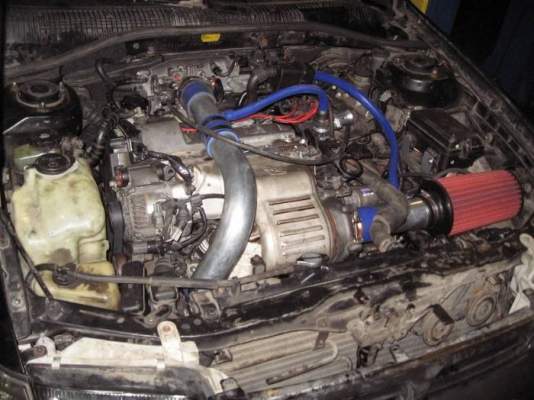

Турбина на 3S-GE/3S-GTE

Для беспроблемной эксплуатации GTE версии, просто делаем чип, получаем свои +30-40 л.с. и никаких вопросов. Чтоб получить серьезную мощность нужно убирать стандартную турбину, искать турбо кит с интеркулером под требуемую мощность (наиболее сбалансированный вариант это Garrett GT28) и в зависимости от этого выбирать более мощные форсунки (от 630сс), низ кованый (желательно), валы фаза 268, бензонасос от супры, выхлоп прямоток на 76 трубе, настройка AEM EMS. Конфиг покажет около 350 л.с. Дальнейшее повышение мощность возможно с использованием кита на базе Garrett GT30 или GT35, с усиленным низом, ездить будет быстро, громко, но не долго.

РЕЙТИНГ ДВИГАТЕЛЯ: 4

<<�НАЗАД

Ремонт 3S-FE

Какие неисправности могут появляться в этом двигателе, рассмотрим в таблице ниже.

Неисправность	Причина	Устранение
Плавают обороты холостого хода	кокс на стенках впускного коллектора, что является причиной снижения объемов камеры сгорания; дроссельная заслонка забилась	заслонки и коллектора прочистить
	ремонт топливного насоса
	менять фильтр
Плавающие обороты в движении	выход из строя EGR клапана	очистка клапана или его замена
Увеличивающаяся вибрация	проблема в подушке ДВС; не работает один цилиндр	осмотр подушек; диагностика всего ДВС
Повышается расход топлива	нарушено зажигание; нарушена регулировка клапана холостого хода; мусор в форсунках	регулировка зажигания и клапана ХХ; очистка форсунок

Почему их с завода такими не делали?

Лучше всего использовать шатуны от Приоры (двигатель 21126 1,6л 16кл.), а поршня производства СТК, так как они являются модернизированными поршнями для Приоры и не загибают клапана — встают в любой ВАЗовский 16-ти клапанный мотор на приоровских шатунах. Такой мотор уже имеет около 100 лошадиных сил и экономичен. Для того чтобы мотор не «тупил», должна быть обязательно механическая, а не электрический привод газа.

Тюнинг лада

В выхлопной системе не одобряется стандартный коллектор, его надо заменить на «паук». Обязательно надо перепрошить программу управления двигателем, она отвечает за правильную смесь и правильное горение смеси — углы зажигания, поправки и коэффициенты, время впрыска и многое другое. Для города такого двигателя достаточно, чтобы ехать на уровне среднестатистический иномарок. Но если хочется большего, то надо ставить распределительные валы с увеличенным подъемом клапанов и более широкими фазами, или делать наддув. Но в обоих вариантах будет больше расход и дороже стоимость деталей и требуется более тщательная настройка.

Тюнинг лада

А если ты действительно хочешь построить уникальный автомобиль, просто сделай СВАП, и поставь проверенный 2JZ- GTE. May the Force be with you!

Обзор неисправностей и способы их ремонта

Даже при обрыве ремня ГРМ мотор 3S GE никогда не гнет клапана, так как в днище поршней имеются 4 цековки безопасности. Основными поломками серии 3S в исполнении GE являются:

Вибрации	1) поломка подушки двигателя 2) залегшие кольца 3)проблемы с форсунками	1) замена подушки 2) замена маслосъемных колец 3)прочистка форсунок
Плавающие обороты	1) выход из строя регулятора холостого хода 2) засор дросселя 3)подсос воздуха	1) замена РХХ 2) промывка заслонки 3)устранение подсоса
Повышенный расход масла	износ колпачков	замена колпачков

Форсировать двигатель 3S GE без потери эксплуатационного ресурса поможет механический тюнинг:

• замена распредвалов – демонтируются штатные изделия, устанавливаются «злые» модификации с подъемом кулачков 10,2 мм фазами 272 градуса;
• доработка выпускного тракта – паук и прямоточный выхлоп диаметром 63 мм;
• облегчение конструкции – кованые поршни, облегченный коленвал и шатуны;
• модернизация впускного тракта – шлифовка каналов, фильтр нулевого сопротивления;
• доводка ГБЦ – шлифовка каналов.

Таким образом, мотор 3S GE имеет развитие в 5 поколениях, последнее из которых разработано только для внутреннего японского рынка. Двигатель считается высокоресурсным, беспроблемным и абсолютно ремонтопригодным.

Детонация ДВС

Не корректный процесс воспламенения в силовом агрегате 3S-FE возникает из-за нарушения нормального цикла сгорания топливной смеси в цилиндрах. Подаваемое в камеру сгорания топливо, сгорает слишком быстро, что способствует формированию большого количества энергии. Она приводит к образованию ударной силы, которая препятствует нормальному движению поршня.

Читать дальше: Страховка после покупки авто

Детонация происходит при воспламенении топливной смеси в тот момент, когда поршень еще не отработал цикл сжатия. Время нормального воспламенения топливовоздушной смеси должно совпадать с моментом подхода поршня к верхней мертвой точке. При этом распространение образовавшегося пламени в цилиндре должно осуществляться со скоростью 30 м/с. Процесс детонации в моторе 3S-FE сопровождается увеличением указанного показателя до 2000 м/с.

Из-за чего может детонировать двигатель

Выделяются две основные причины возникновения детонации моторов 3S-FE:

• не соблюдение рабочих режимов эксплуатации силового агрегата;
• применение бензина низкого качества.

Нарушение эксплуатации двигателя, чаще всего, проявляется при его работе под нагрузкой. В этом случае, требуется правильно совмещать обороты коленчатого вала с соответствующей передачей. В противном случае, работа мотора будет сопровождаться проявлением звонких металлических стуков. Ещё одним фактором, способствующим образованию детонирования, является раннее зажигание. Данный фактор сопровождается воспламенением топлива до момента возврата поршня в верхнюю мертвую точку. Это приводит к образованию противодействующей силы относительно движения поршня.

Сильное влияние на формирование детонации оказывает состояние камеры сгорания. Наличие сильного нагара приводит к сокращению объема, что увеличивает степени сжатия, а также повышению температуры внутри цилиндра. При эксплуатации мотора 3S-FE со свечами зажигания с не подходящим калильным числом, также может проявиться неверное воспламенение.

Контроль над соотношением подаваемой топливовоздушной смеси ведется электронным блоком управления. Заводские настройки позволяют топливу сгорать за установленный промежуток времени. При внесении изменений в ЭБУ, посредством применения новой прошивки, со временем может возникнуть детонация двигателя.

От используемого бензина, также зависит вероятность не правильного воспламенения в моторе 3S-FE. В первую очередь, она может проявиться из-за несоблюдения октанового числа, прописанного заводом изготовителем. Но наблюдаются ситуации, когда владельцы выполняют требования по используемому бензину, а проблема все равно возникает. В этом случае, причиной является низкое качество топлива.

Последствия детонации

Процесс не верного воспламенения приводит к негативным последствиям для двигателя, которые могут сопровождаться его полным выходом из строя или существенным уменьшением ресурса. Среди них:

• значительно теряется мощность;
• увеличивается расход топлива;
• уменьшается ресурс кривошипно-шатунного механизма и цилиндропоршневой группы;
• увеличивается температура.

Ударная волна, возникающая в результате несвоевременного сгорания смеси, приводит к нарушению масляной пленки внутри цилиндров. Это сопровождается увеличением трения между поршнем и цилиндром, что влечет за собой нарушение температурного режима двигателя. В результате постоянного перегрева, общего или локального, может произойти прогорание прокладки головки блока или расплавление поршня.

Принцип работы ДД

Главной конструктивной частью датчика детонации является дискообразный пьезоэлемент. Он предназначен для преобразования механической энергии в электрическую, при проявлении установленной частоты колебаний. В тех случаях, когда в результате детонации возрастет частота колебаний силового агрегата, и она сравняется с уставкой пьезоэлемента, он начнет обтекаться током. Это будет зафиксировано электронным блоком управления. Датчик напрямую вкручивается в мотор 3S-FE, имея соединение с ЭБУ одним проводом.

Вы находитесь в разделе:

Технические характеристики

Доброго времени суток дорогие друзья! Сегодня речь пойдет о таком популярном, силовом агрегате с аббревиатурой 3S GE. Этот продукт совместной разработки двух знаменитых японских корпораций TOYOTA и YAMAHA, активно выпускался с 1984 года по 2005 год.

Четырех цилиндровый рядный движок с объемом 1998 куб. см и мощностью 140 — 210 л.с. получил негласно статус массового агрегата марки. Такое мнение сложилось благодаря его техническим особенностям и высокой конкурентноспособности.

За многолетний период производства силового агрегата, мировой рынок увидел пять модификаций 3S GE. Отличительной чертой каждой последующей версии стало устройство системы газораспределения . Увеличивалась мощность движка, росло количество лошадиных сил.

Первый вариант 3S GE, 1984 года выпуска, появился на свет в двух вариациях: один из них имел мощность 135 л.с. и предназначался для американского рынка, второй, для внутреннего рынка, — отличался агрессивными настройками и отсутствием механизма контролирующего поток газов, что позволяло достичь мощи 160 л.с.

Второе рождение видоизмененного мотора состоялось в 1990 году. Произошла замена устройства, преобразующего геометрию коллектора впуска, на механизм ACIS с гораздо лучшими характеристиками.

1994 год позволил изменить отношение объема цилиндра к объему камеры сгорания. Третий вариант силового агрегата с мощностью 168 л.с. и крутящимся моментом 191 Н/м стали отправлять на экспорт в 1996 году.

Основой изготовления двигателя послужил чугун и только головка блока с шестнадцатью клапанами изготовлена из алюминия, вес которого составляет 143 кг. В силовом агрегате используется специально созданное устройство OSTS, благодаря которому замена уплотнения головки блока производится в обход процесса снятия валов. Регулировочные шайбы клапанов, установленные под толкателями.

Последующая модификация мотора оснастило головку системой регулировки фаз газораспределения . Четвертая версия мотора 3S GE получила систему впуска VVT-i, в конструкции последующего поколения уже присутствуют не только впускные, но и выпускные клапана Dual VVT-i.

Аббревиатура силовой установки означает:

— 3 — символ, употребляемый внутри корпорации TOYOTA, внутри серийная нумерация;

— S — серийное обозначение мотора;

— G — форсированный вариант;

— E — подача горючего через распределенный впрыск.

Движок 3S-GE устанавливался на модели TOYOTA:

Возможные неисправности и поломки данного двигателя, связанные с эксплуатацией 3S GE:

— Отказ клапана EGR в связи с его закоксовкой. Требуется периодическая чистка.

— Нестабильность оборотов, мотор отказывается работать. Чистка дроссельной заслонки и впускного коллектора. Проверьте бензонасос и воздушный фильтр.

— Перерасход топлива требует регулирование зажигания, чистку форсунок, клапанов, БДЗ.

-Вибрация. Можно избавиться заменив подушки мотора. Возможно, дело — в разбеге показателя компрессии по цилиндрам.

— Перегрев.(Не частый случай, но имеет место быть).

Если рассматривать двигатель 3S GE для повседнева, то могу сказать вам что это очень не плохой и даже надежнейший силовой агрегат, который вам прослужит очень долго и опять же при правильном его обслуживании и своевременной замене технических и эксплуатационных жидкостей.

Всем хорошего дня и до скорых встреч друзья.!

Видео по теме:

Двигатель 3S-FSE устанавливается на автомобили:

Toyota Corona Premio

Toyota Corona Premio
(12.1997 — 11.2001)

рестайлинг, седан, 1 поколение, T210

Toyota Corona Premio
(01.1996 — 11.1997)

седан, 1 поколение, T210

Toyota Vista

Toyota Vista
(04.2000 — 07.2003)

рестайлинг, седан, 5 поколение, V50

Toyota Vista
(07.1998 — 03.2000)

седан, 5 поколение, V50

Toyota Vista Ardeo

Toyota Vista Ardeo
(04.2000 — 07.2003)

рестайлинг, универсал, 1 поколение, V50

Toyota Vista Ardeo
(07.1998 — 03.2000)

универсал, 1 поколение, V50

Продажа Toyota Corona Premio в России

Объявления о продаже новых и б/у авто

Москва

Corona Premio 1996

200 000 ₽

Нижний Новгород

Corona Premio 1996

75 000 ₽

Воронеж

Corona Premio 1999

200 000 ₽

Киров

Corona Premio 1996

214 000 ₽

Саратов

Corona Premio 1997

135 000 ₽

Пермь

Corona Premio 2001

160 000 ₽

Краснодар

Corona Premio 1997

288 000 ₽

Астрахань

Corona Premio 1996

180 000 ₽

Ставрополь

Corona Premio 1996

170 000 ₽

Крымск

Corona Premio 1996

190 000 ₽

Темрюк

Corona Premio 1996

190 000 ₽

Новороссийск

Corona Premio 1996

150 000 ₽

Екатеринбург

Corona Premio 2000

225 000 ₽

Екатеринбург

Corona Premio 1996

133 000 ₽

Миасс

Corona Premio 1998

155 000 ₽

Челябинск

Corona Premio 1997

180 000 ₽

Челябинск

Corona Premio 2000

225 000 ₽

Челябинск

Corona Premio 1997

208 000 ₽

Черемухово

Corona Premio 1996

158 000 ₽

Тюмень

Corona Premio 1999

160 000 ₽

Запчасти и шины на двигатель 3S-FSE

Двигатель в сборе 3S на Toyota

Цена 67 000 р.

Бампер задний Toyota Nadia SXN10

Цена 2 500 р.

Контрактный двигатель 1azfse на Toyota Avensis

Цена 45 000 р.

Технические характеристики двигателя 3S-GTE

ВНИМАНИЕ! Найден совершенно простой способ сократить расход топлива! Не верите? Автомеханик с 15-летним стажем тоже не верил, пока не попробовал. А теперь он экономит на бензине 35 000 рублей в год! Читать дальше». Всего было выпущено 4 генерации двигателя

В первом исполнении головка блока оказалась не самой удачной, получив 8 клапанов. Затем конструкторы игрались со степенью сжатия, меняли тип турбины, меняли распредвалы. Поэтому и характеристики силовой установки отличаются, все зависит от года выпуска и поколения

Всего было выпущено 4 генерации двигателя. В первом исполнении головка блока оказалась не самой удачной, получив 8 клапанов. Затем конструкторы игрались со степенью сжатия, меняли тип турбины, меняли распредвалы. Поэтому и характеристики силовой установки отличаются, все зависит от года выпуска и поколения.

Основные технические параметры двигателя следующие:

Рабочий объем	2 л
Блок цилиндров	чугун
ГБЦ	алюминий
Количество цилиндров	4
Количество клапанов	8-16
Диаметр цилиндра	86 мм
Ход поршня	86 мм
Мощность двигателя	225-260 л.с. при 6000 об/мин
Крутящий момент	275-324 Н*м при 4000 об/мин
Турбонаддув	турбины Toyota CT26 и CT20b
Система питания	EFI
Тип топлива	бензин 95, 98
Расход топлива:
– городской цикл	9 л / 100 км
– загородный цикл	6.5 л / 100 км
Система ГРМ	Twin Cam, ремень

Как видите, технические характеристики мотора сильно отличаются в зависимости от поколения. Но можно судить по любой генерации, что двигатель спортивный, с очень высоким крутящим моментом и прекрасной мощностью. Двигатель отвечает самым высоким требованиям по качеству и надежности.

Поколения двигателей

В период выпуска, двигатель подвергся многочисленным доработкам и усовершенствованиям, агрегат насчитывает пять модификаций:

Первая модификация двигателя: Стартовала в 84 году, последний экземпляр выпустили в 89 году. Американский и Японский рынки получили два различных двигателя. Американский вариант имел 135 лошадиных сил, Японский мотор отличался агрессивными настройками и отсутствием устройства, регулирующего поток газов путём соединения пространства впускного и выпускного коллекторов. Отсутствие устройства давало прирост мощи (160 лошадей), но экологические нормы отсутствовали. Применялось устройство T-VIS, изменяющее форму канала впуска, что поддерживало импульс на малых оборотах.

Вторая модификация двигателя: Стартовала в 90 году, производство закончилось в 93 году. Отличалось от предыдущего мотора 3SGE большей мощью (165 лошадей) и импульсом 191 Нм. Считается, что по надёжности второе поколение превосходит первое. Мотор избавился от механизма, изменяющего геометрию коллектора впуска, вместо этого изделие укомплектовывается механизмом «ACIS», показатели устройства лучше прежней модели. Однако, модификации с турбинным наддувом (3S GTE) продолжают укомплектовываться устройством T-VIS.

Третья модификация двигателя: Стартовала в 94 году, выпуск прекратили в 99 году. На Японском рынке агрегаты имели увеличенную мощность, сто семьдесят восемь лошадей. Изменилось отношение полного объёма цилиндра к объёму камеры сгорания, теперь показатель составляет 10,3. Экспортировать агрегат начали в 96 году, но за пределы страны модель поставлялась с улучшенными экологическими показателями, поэтому мощность меньше (168 лошадиных сил). Крутящий момент мотора не поменялся, значение осталось на уровне 191Нм.

Четвертая модификация двигателя: Стартовала и прекратила выпуск в 97 году, называлась «BEAMS», что свидетельствовало об использовании нового конструктивного подхода. Моторы оснащались устройством, меняющим фазы «VVT-i». За счёт этого мощь возросла до ста девяноста семи лошадей на механике и ста восьмидесяти семи на автомате. Разница, следствие настройки под коробки передач.

Пятая модификация двигателя: Стартовала в 98 году, прекратила выпускаться в 2005 году. Мотор укомплектовывался доработанным механизмом распределения газов «Dual VVT-I», с двумя валами. Различное исполнение агрегатов объясняется различными видами трансмиссии. Механика на шесть ступеней имеет клапана из титана, усовершенствованный впрыск, соотношение полного объёма к объёму камеры сгорания на уровне 11,5. Выдаёт 207 лошадей при 7600 оборотах. Второй вариант мотора предназначается для автомата на пять ступеней. Отношение полного объёма к объёму камеры сгорания 11,1 материал исполнения клапанов, легированная сталь, настройки распределения газов не соответствуют режиму «спорт». Мощность мотора сто девяносто семь лошадей.

Производство стартовало в 86 году, закончилось в 2007 году. Основой установки послужил двигатель исполнения GE, версии 3S. В сравнении с основой, мотор с установленной турбиной, выпущено четыре поколения агрегатов. Отличие друг от друга, турбины различной модификации, разработаны Toyota.

• 1-е исполнение: лопаточный механизм, преобразовывающий кинетическую энергию в механическую работу на валу «CT26». Состоит из одной оболочки и одного механизма, сбрасывающего избыточное давление отработки обратно в выпускной коллектор.
• 2-е исполнение: «CT26», состоит из двойной оболочки и двойного механизма.
• 3-е исполнение: «CT26b», конструктивно аналогична второму исполнению, но оболочка усовершенствована, увеличена крыльчатка с лопастями.
• 4-е исполнение: «CT26b», отбирает отработку внутри коллектора, а не на выходе.

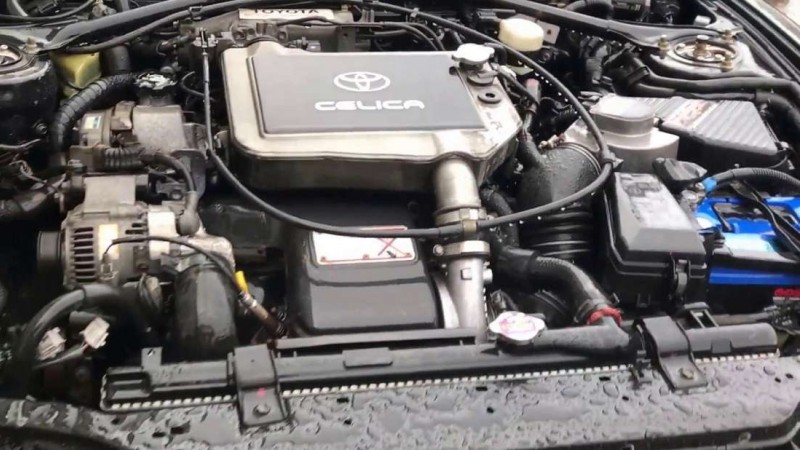

Двигатель 3S_GTE Toyota Celica:

Особенность лопаточного механизма «CT26b» в том, что он взаимозаменяем со второй модификацией агрегата 3S-GTE, однако с первым поколением не совместим.

В каких авто эксплуатируется?

По умолчанию мотор 3S FE устанавливался на следующих моделях автомобиля Toyota:

• Caldina – 1 и 2 поколение, кузов универсал;
• Camry – 2 – 4 поколение, кузов седан;
• Carina – 6 и 7 поколение, кузов седан;
• Carina ED – 2 и 3 поколение, кузов седан;
• Celica – 5 и 6 поколение, кузов купе;
• Corona – 8 поколение купе, 9 поколение седан и хэтчбек, 10 поколение седан и хэтчбек;
• Corona Exiv – 1 и 2 поколение, кузов седан;
• Corona Premio – 1 поколение, кузов седан;
• Curren – 1 поколение, кузов купе;
• Gaia – 1 поколение, кузов минивэн;
• Ipsum – 1 поколение, кузов минивэн;
• Lite Ace Noah – 1 поколение, кузов минивэн;
• Nadia – 1 поколение, кузов минивэн;
• Picnic – 1 поколение, кузов минивэн;
• RAV4 – 1 поколение, кузов открытого типа и SUV (Япония, США);
• Town Ace Noah – 5 поколение, кузов минивэн;
• Vista – 3 – 5 поколение, кузов седан;
• Vista Adreo – 1 поколение, кузов универсал.

Двигатель 3SFE в Тойота РАВ-4

В минивэнах Lite Ace Noah и Town Ace Noah расположение ДВС продольное. Маховик на 10 мм больше по диаметру, расположен с противоположной от стартера стороны. При ремонте придется стачивать его своими руками и переставлять венец с маховика коробки передач.

Модификации двигателя Toyota 3S

1. 3S-FC — карбюраторная вариация двигателя, ставилась на дешевых версиях автомобилей Camry V20 и Holden Apollo. Степень сжатия 9.8, мощность 111 л. с. Двигатель производился с 1986 по 1991 годы, встречается редко.

2. 3S-FE — инжекторная версия и основной двигатель серии 3S. Использовались две катушки зажигания, есть возможность заливать 92-й бензин, но лучше 95. Степень сжатия 9.8, мощность от 115 л. с. до 130 л. с. в зависимости от модели и прошивки. Мотор устанавливался с 1986 по 2000 год, на все, что ездит.

3. 3S-FSE (D4) — первый тойотовский двигатель с непосредственным впрыском топлива. Имеется система изменения фаз газораспределения VVTi на впускном валу, впускной коллектор с регулируемым поперечным сечением каналов, поршни с выемкой для направления смеси, изменённые форсунки и свечи, электронная дроссельная заслонка, клапан EGR для повторного дожига отработанных газов. Степень сжатия 9.8, мощность 150 л. с. Несмотря на общую технологичность, данный мотор заслужил репутацию постоянно ломающегося и вечно проблемного движка, поломки ТНВД, EGR, проблемы с изменяемым впускным коллектором, который, время от времени, требует чистки, проблемы с катализатором, постоянно нужно следить и чистить форсунки, следить за состоянием свечей и т. д. Двигатель 3S-FSE устанавливался с 1997 года по 2003 год, когда был вытеснен новым 1AZ-FSE.

4. 3S-GE — усовершенствованная версия 3S-FE. Использовалась изменённая ГБЦ (разработана при участии специалистов из Yamaha), на поршнях GE имеются цековки и в отличие от большинства моторов, здесь обрыв ремня ГРМ не ведет ко встрече поршней и клапанов, отсутствовал клапан EGR. За все время выпуска, мотор 5 раз подвергался изменениям:

4.1 3S-GE Gen 1 — первая генерация, выпускалась до 89 года, степень сжатия 9.2, слабая версия развивала 135 л. с., более мощная, оснащенная регулируемым впускным коллектором T-VIS, до 160 л. с.

4.2 3S-GE Gen 2 — вторая версия GE мотора, выпускалась до 93 года, в ней регулируемый впускной коллектор T-VIS был заменен на ACIS. Валы фаза 244, подъём 8.5, степень сжатия 10, мощность подросла до 165 л. с.

4.3 3S-GE Gen 3 — третий вариант мотора, находился в производстве до 99 года, изменились распредвалы: для АКПП фаза 240/240 подъём 8.7/8.2, для МКПП фаза 254/240, подъём 9.8/8.2. Степень сжатия выросла до 10.3, мощность японской версии 180 л. с., экспортной 170 л. с.

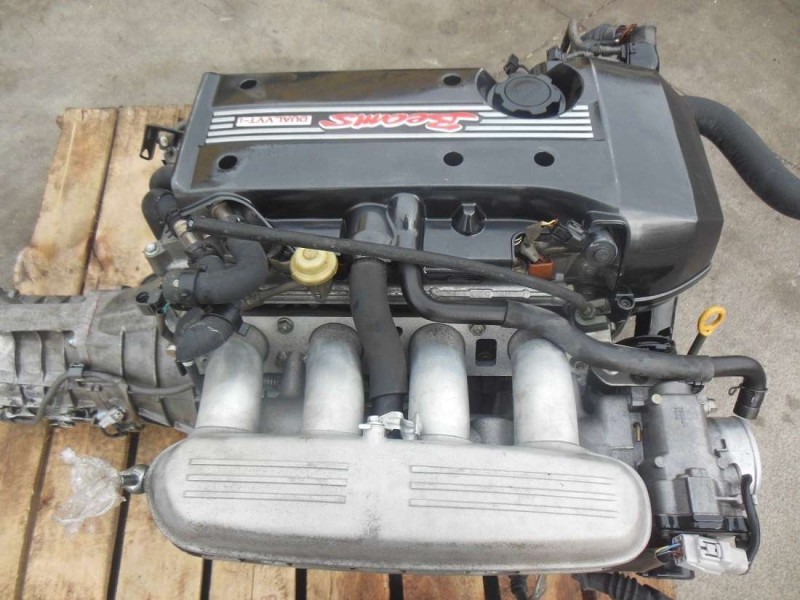

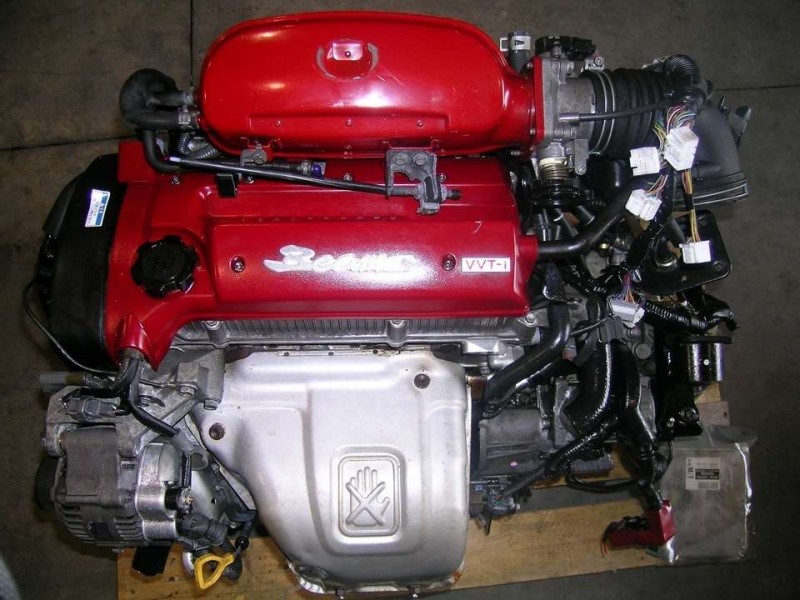

4.4 3S-GE Gen 4 BEAMS/Red Top — четвёртое поколение, производившееся в 1997 году. Добавилась система изменения фаз газораспределения VVTi, увеличились впускные (с 33.5 до 34.5 мм) и выпускные каналы (с 29 до 29.5 мм), изменились распредвалы, теперь это 248/248 с подъёмом 8.56/8.31, степень сжатия 11.1, мощность достигла 200 л. с., на АКПП 190 л. с.

4.5 3S-GE Gen 5 — пятое, последнее поколение GE. Система изменения фаз газораспределения Dual VVT-i теперь на обоих валах, впускные и выпускные каналы как на Gen 1-3. Мощность 200 л. с.

Версия для МКПП имела широкие распредвалы, титановые клапаны, степень сжатия 11.5, увеличенные впускные (с 33.5 до 35 мм) и выпускные клапаны (с 29 до 29.5 мм). Мощность 210 л. с.

5. 3S-GTE. Параллельно с серией GE, производилась их турбо модификация — GTE.

5.1 3S-GTE Gen 1 — первая версия, выпускалась до 89 года. Представляет собой разжатый 3S-GE Gen1 до СЖ 8.5, с регулируемым впускным коллектором T-VIS, и установленной на него турбиной CT26. Мощность 185 л. с.

5.2 3S-GTE Gen 2 — вторая версия, валы фаза 236, подъём 8.2, турбина CT26 с двойным корпусом, степень сжатия 8.8, мощность 220 л.с и производился мотор до 93 года.

5.3 3S-GTE Gen 3 -третья версия, поменяли турбину на CT20b, выбросили коллектор T-VIS, распредвалы 240/236, подъём 8.7/8.2, СЖ 8.5, мощность 245 л. с. Производился до 99 года.

5.4 3S-GTE Gen 4 — предпоследняя версия GTE движка. Изменён принцип забора выхлопных газов, заменены распредвалы на 248/246 с подъёмом 8.75/8.65, повышена степень сжатия до 9, мощность 260 л. с.

Преимущества двигателя 3S-FSE – в чем плюсы?

Замена ГРМ производится 1 раз в 90-100 тысяч км пробега. Это стандартный вариант, здесь стоит практичный и простой ремень, нет никаких проблем, характерных для цепи. Метки выставляются по мануалу, ничего выдумывать не нужно. Катушка зажигания взята с донора FE, она простая и работает долго без особых проблем.

В распоряжении данного силового агрегата находится несколько важных систем:

• хороший генератор и в общем неплохое навесное оборудование, которое не вызывает проблем в эксплуатации;
• пригодная к обслуживанию система ГРМ – достаточно взвести натяжной ролик, чтобы еще больше продлить работу ремня;
• простая конструкция – на станции могут проверить двигатель вручную или считать коды ошибок с компьютерной системы диагностики;
• надежная поршневая группа, которая известна отсутствием проблем даже при больших нагрузках;
• удачно подобранные характеристики АКБ, достаточно следовать заводским рекомендациям производителя.

То есть, мотор нельзя назвать некачественным и ненадежным, если учитывать его преимущества. В процессе эксплуатации также водители отмечают низкий расход топлива, если не давить на гашетку слишком сильно. Радует и местоположение основных сервисных узлов. До них довольно просто добраться, что несколько снижает стоимость и срок обслуживания во время регулярных ТО. Но ремонтировать в гараже собственными силами будет непросто.

Неисправности

 1) Плавают обороты, плохая тяга, глохнет.  1.грязный дроссель, необходимо прочистить  2. грязный впускной коллектор, необходимо прочистить  3. неисправный бензонасос  4. грязный воздушный фильтр, пора его заменить  5. Со временем от некачественного топлива закаксовывается клапан EGR. Есть два способа решения прочистить, либо заглушить с последующей перепрошивкой блока.  2) Вибрации  1. износ подушки двигателя  2. не работает один цилиндр  3) Высокий расход масла  1. залегли маслосъёмные кольца  От высокого расхода масла спасет капитальный ремонт двигателя.  4) Высокий расход топлива  Необходимо прочистить дроссель, форсунки либо клапан холостого хода.  5) Высокая температура двигателя. Для решения проблемы необходимо заменить крышку радиатора.  6) ( Для 3s-fse) Глохнет, плавают обороты, дерганья, масло пахнет бензином. Все эти признаки в совокупности указывают на износ ТНВД. В такой ситуации выход один замена ТНВД.

 Характеристики

 Годы выпуска: 1984-2007  Материал блока цилиндров: чугун  Компановка : рядный 4-х цилиндровый  Кол-во клапанов: 4  Наличие гидрокомпенсаторов: отсутствуют  Система изменения фаз газораспределения: на некоторых модификациях присутствует VVTI на впускном валу, либо Dual VVTI на обоих валах.  Впускной коллектор с изменяемой длинной: T-VIS,ACIS  Система отключения цилиндров двигателя: отсутствует  Турбокомпрессор: CT26, CT20b  Привод ГРМ: ременной  Ход поршня: 86 мм  Диаметр цилиндра: 86 мм  Диаметр впускных/выпускных клапанов:  33,5/29 мм  34,5/29,5 мм ( 3s-ge 4-го поколения)  35/29,5 мм ( 3s-ge 5-го поколения)  Степень сжатия:  8.5 ( 3s-gte 1-го и 3-го поколения)  8.8 ( 3s-gte 2-го поколения)  9 ( 3s-gte 4-го поколения)  9.2 ( 3s-ge 1-го поколения)  9.8 ( 3s-fse, 3s-fc, 3s-fe)  10 ( 3s-ge 2-го поколения)  10.3 ( 3s-ge 3-го поколения)  11.1 ( 3s-ge 4-го поколения)  11.5 ( 3s-ge 5-го поколения)  Объем двигателя куб.см : 1998  Мощность двигателя л.с./об.мин:  111/5600 ( 3s-fc)  115/5600 |  122/5600 | ( 3s-fe)  128/6000 |  130/6000 |  140/6200 | ( 3s-ge 1-го поколения)  150/6000 | ( 3s-fse)  156/6600 ( 3s-ge 1-го поколения с впускным коллектором T-VIS)  179/7000 ( 3s-ge 3-го поколения)  185/6000 ( 3s-gte 1-го поколения)  200/7000 ( 3s-ge 4-го поколения)  212/7600 ( 3s-ge 5-го поколения)  225/6000 ( 3s-gte 2-го поколения)  245/6000 ( 3s-gte 3-го поколения)  260/6200 ( 3s-gte 4-го поколения)  Крутящий момент Нм/об.мин:  166/3200  162/4400  169/4400  178/4400  178/4400  175/4800  192/4000  186/4800  192/4800  250/3600  210/6000  210/6000  220/6400  304/3200  304/4000  324/4400  Рекомендуемое топливо: 92, 95  Экологический стандарт: евро 2  Вес двигателя: ? кг  Расход топлива, л/100 км  город: 13  трасса: 8  смешан: 9,5  Расход масла гр./1000 км: до 1000  Рекомендуемое масло в двигатель:  5W-30  5W-40  5W-50  10W-30  10W-40  10W-50  10W-60  15W-40  15W-50  20W-20  Сколько масла в двигателе :  3,9- 5,1 литров ( в зависимости от модификации)  Ресурс двигателя: 300-500 тыс.км  Стоимость двигателя : от 50 тыс.руб б/у мотор  На какие автомобили устанавливался: на большинство автомобилей Toyota

 Регламент обслуживания

 1) Замена моторного масла раз в 10 тыс.км. Для замены масла требуется 3,9 л ( для двигателей 3s-fe)  2) Замена воздушного и топливного фильтра требуется раз в 40 тыс.км.  3) Замена охлаждающей жидкости необходима раз в 2 года или раз 50 тыс.км пробега в зависимости от того что наступит раньше.  4) Замена ремня ГРМ требуется раз в 100 тыс.км. Затягивать с заменой не стоит т. к. как все моторы кроме 3s-ge гнут клапана. 3s-ge имеет поршни с циковками поэтому встреча поршней с клапанами проходит благополучно.  5) Отсутствие гидрокомпенсаторов принуждает к постоянной регулировке клапанов. Зазоры клапанов регулируется с помощью подбора шайб.

 Тюнинг

 Тюнинг стандартного двигателя 3s-fe не имеет особого смысла поскольку для увеличения мощности придется серьезно вложиться. Самый простой вариант это свап на 3s-gte. С помощью чип-тюнинга можно легко получить 30-40 л.с. Для дополнительного увеличения мощности потребуется заменить стандартный турбокомпрессор на Garrett GT28. Ещё потребуются следующие компоненты.  1) Форсунки от 600 сс  2) Бензаносос от Тойоты Супов  3) Кованый коленвал  4) Выхлоп на 76 мм  5) Валы с фазой 268  6) Настройка на ЭБУ AEM EMS  В таком случае можно рассчитывать на мощность под капотом в районе 350 л.с.

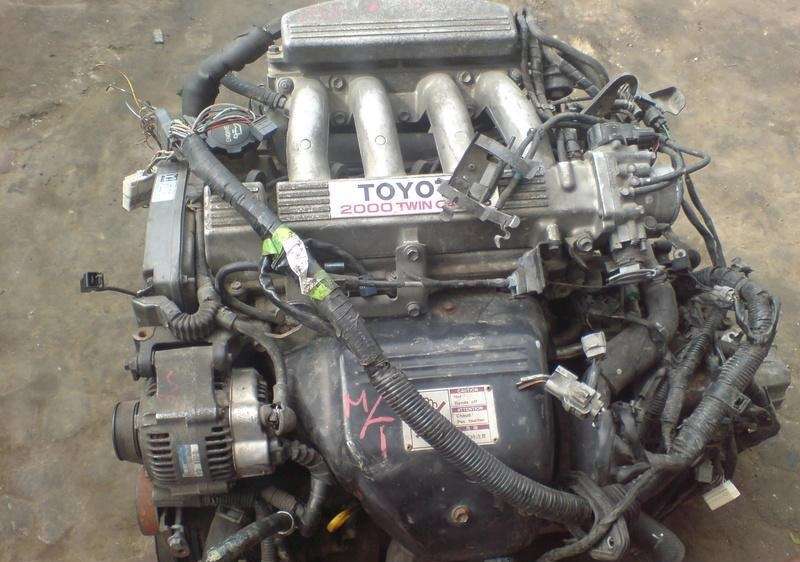

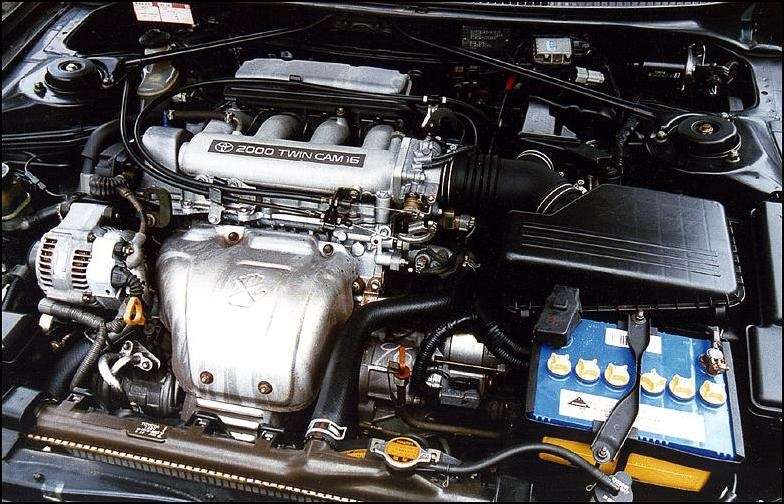

Описание устройства мотора 3S GE

Донора для мотора можно отыскать на рынке б/у устройств. Сам агрегат обладает довольно большими возможностями для тюнинга. С каждым поколением растут лошадиные силы двигателя, крутящий момент увеличивается, устанавливается система газораспределения.

Например, в первом поколении движение газов внутри агрегата ничем не регулировалось. Поэтому этот старый мотор обладал 134 лошадками, что по тем временам было совсем неплохо.

Агрегат выливали из чугуна. А головка блока цилиндра была алюминиевой. Сам двигатель является форсированным, а не атмосферным. Об этой функции говорит буква «G» в наименовании модели движка.

Хотя первые поколения были атмосферными. Модели первых поколений имели названия:

• 3SFE;
• 3SFC;
• 3SFCE.

Модернизированные версии имели название 3S GE Gen1, 3S GE GEN2 итд. Эти устройства считаются спортивными и надежными одновременно. На рынке б/у устройств внутреннего сгорания имеется большой выбор запасных частей к мотору 3S GE.

Кстати, в четвертом поколении были увеличены впускные и выпускные каналы, размеры распределительных валов тоже изменились. А в пятом поколении системы фаз газораспределения установили на обоих распредвалах.

Диаметры цилиндра и ход поршня имели одинаковую величину в 86 мм.

Масло на двигателях этого типа рекомендуется менять через каждые 10 тысяч километров пробега. Используется синтетическое и полусинтетическое смазывающее средство. Такое, как 5W30, 5W40 подходит для северных регионов России.

Приводом ГРМ служит ремень, а не цепь. Меняют его через 100 тысяч километров. Опытные механики рекомендуют следить за трещинами на нем. Если первые модификации агрегатов при порыве ремня обходились без загиба клапанов, то на моделях двигателя, где применена система VVTi, порванный ремень означает капитальный ремонт устройства.

Тепловые зазоры регулируют каждые 100 000 километров. Процедура регулировки осуществляется посредством подбора шайбы.

Воздушный и топливный фильтры меняют через 30 тысяч километров, а вот фильтрующее устройство в баке оставляют до капитального ремонта не тронутым. Свечи, рекомендуется, заменять через 20 тысяч км.

Охлаждающую жидкость заменяют через два года или 40 тысяч км пробега.
