Рулевая колонка и блокировка дифференциала мтз-80, 82

Устройство и принцип работы блокировки МТЗ

На минских тракторах встречается 2 привода блокировки:

• механическая;
• гидравлическая.

Механический блокиратор состоит из пары кулачковых муфт, которые расположены на внутренних концах валов привода бортовых передач. Концы валов имеют шлицевую нарезку, которая обеспечивает подвижность элементов блокировки. Первая муфта установлена жестко и зафиксирована от осевых люфтов винтом. Вторая муфта имеет возможность перемещения по шлицам.

Для движения используется регулируемая тяга, которая соединена с отдельной педалью, установленной в кабине оператора. Нажатие на педаль вызывает перемещение муфты. После того как кулачки подвижной муфты войдут в зацепление с кулачками неподвижного узла, произойдет соединение валов бортовых передач. Для отключения блокировки требуется отпустить педаль.

При использовании гидравлического привода на левом валу конечной передачи в трансмиссии установлена муфта фрикционного типа. Управление ведется при помощи распределительного крана. Диски муфты соединены со шлицами вала бортовой передачи и пазами на корпусе муфты. Корпусная деталь муфты жестко соединена со специальным блокирующим валом, который пропущен через отверстие в ведущей шестерне привода бортовой передачи. Другая сторона муфты соединена шлицами с крестовиной дифференциала.

Жидкость подается на раздаточный узел датчика включения блокировки через клапан сливной магистрали гидроусилителя рулевого управления. Клапан настроен на поддержание постоянного давления 0,8 МПа. Раздаточный узел представляет собой кран с ручным управлением и двумя положениями — «включено» и «выключено». В рабочих положениях рукоятка управления фиксируется стопором (шариком с пружиной).

При открытии крана жидкость подается в полость, имеющуюся внутри фрикционной муфты. Давление жидкости на диски муфты соединяет в единую цепь ведущую шестерню (соединенную шлицами с валом левой полуоси), вал блокиратора и крестовину дифференциала. Полученная цепь представляет собой единую ось, поскольку сателлиты дифференциала не имеют возможности вращения относительно шестерен привода полуосей.

Отклонение направляющих колес трактора от прямолинейного движения на 8° (на некоторых машинах на 13°) и более перемещает золотниковый клапан, расположенный в датчике включения. При открытии клапана жидкость в полости муфты получает сообщение с расходным бачком гидроусилителя. Давление снижается, и крестовина дифференциала начинает вращаться. При положении крана в позиции «выключено» полость муфты постоянно соединена с расходным бачком усилителя рулевого механизма. Дифференциал в этом случае заблокироваться не может.

С 2004 года тракторы МТЗ-80 стали оснащаться насосом-дозатором вместо гидроусилителя руля. В системе применяется общий масляный бак для гидросистемы задней навески и привода управления поворотом колес. Принцип переключения режимов блокировки не изменился, но в схеме применяется измененный датчик.

МТЗ-50

Работа блокиратора дифференциала ведущего моста на тракторах модели МТЗ-50 основана на механическом принципе. Управление осуществляется педалью, расположенной рядом с выключателем массы.

МТЗ-80

На тракторах применяется гидравлическая схема блокировки. С валов в коробке передач убрали шлицы для установки муфт механического привода. Управление датчиком может вестись тросом или педалью.

Тросовый привод оснащается рукояткой и обеспечивает 3 режима работы:

1. Система отключена. Рукоятка находится в крайнем переднем положении и удерживается фиксатором.
2. Автоматический режим работы при повороте колес на угол 8°. Рукоятка фиксируется в промежуточном положении.
3. Принудительное включение, независимо от угла поворота передних колес. Режим включается вытягиванием рукоятки до упора и удерживанием ее в этом положении. При отпускании рукоятки система автоматически отключится.

Управление педалью обеспечивает 3 режима. Принудительное включение осуществляется нажатием на педаль до упора и удержанием. После снятия ноги с педали происходит отключение блокировки.

МТЗ-82

Трактор МТЗ-82 представляет собой вариант машины модели 80 с приводом на все колеса. Передний мост оснащается дифференциалом самоблокирующегося типа. Включение происходит в автоматическом режиме при появлении пробуксовки любого из колес.

Схема блокиратора заднего моста и способы управления не отличаются от узлов, применяемых на МТЗ-80.

Управление

Средний ведущий мост

Усилие тракториста передаётся с руля к дозирующему насосу рулевого управления. Колонка руля имеет трубу, сваренную с вилкой. Она скреплена с кронштейном шарниром винтиками. Сам руль стоит на шлицах пустотелого вала. В пустоте — винт, соединённый с маховиком.

Схема механизма предусматривает две положения для настройки руля. Имеется регулирование положения руля в осевом направлении и регулирование угла наклона горизонтально в четырёх возможных позициях. Перемещаться вдоль оси валу не позволяют гаечки. Их затяжка должна быть такой, чтобы вал не имел люфта, но вращение было бы свободным.

В устройство колонки руля ещё входят вспомогательный вал, гаечки и крепёж, винтик маховичка, штифт, пружинка, фиксатор с тягой, втулки, кардан с шарниром и амортизатор.

Привод блокировки дифференциала трактора МТЗ

Привод блокировки дифференциала управляется гидравликой. Он принадлежит системе рулевого управления и имеет узлы:

Разделитель. Стоит сверху кронштейна ниже приборного щита. Управляется рукоятью в салоне. Блокирующий клапан. Находится в крышке выполняющего устройства гидроуправления руля. ГПМ — гидравлическая поджимная муфта. Она блокирует дифференциал. Разделитель блокировки соединён с помощью трубок с нагнетающей трассой помпы. (Помпа рулевого гидроуправления). А ещё с бачком тракторной гидросистемы и поджимной муфтой, блокирующей дифференциал. Корпус разделителя снабжён золотничком. Его прижимает пружинка к рычажку. К корпусу крепится крышка с размещённым редукторным клапаном. Пружинка поджимает шарик — такой вид имеет предохраняющий клапан.

Рычажный торец имеет фиксирующие выступы. Удержание может быть в среднем или в другом повёрнутом расположении. Редукторный клапан контролирует давление в системе до 0,985 ± 0,188 мегапаскалей. При расположении рукояти посередине правления и взаимосвязанного с ней рычажка золотничок старается занять расположение, при котором полость не соединяется с канальцами редукторного клапана, а сообщается с общим сливным каналом. Описанное местоположение рукояти правления соответствует расположению включённой блокировки.

Если переместить рукоять управления назад, рычажок попадёт в положение, которое фиксирует шарик золотничка. В этот момент он находится напротив самого крайнего месторасположения рычажка. При этом золотничок переместится на пару миллиметров выше. При этом полость совмещена проводящими канальцами с редукторным клапаном и каналом блокировочного клапана. Она уже не имеет связи с каналом слива. Это расположение рукояти соответствует расположению «Автоблокировка дифференциала».

В этом месторасположении дифференциал становится заблокированным, или наоборот. Всё зависит от геометрии разворота передних колёс. Это происходит под действием блокирующего клапана, размещённого в крышке рулевого правления. Когда поворачивает сошка на 11 градусов от обычного месторасположения, клапан остаётся вверху. Канал, ведущий от разделителя, не соединён с каналом слива.

Поджимная муфта блокировки оказывается под масляным давлением. Смазка поступает из редукторного клапана, после чего дифференциал блокируется. Если сошка поворачивает больше, чем 10 градусов от местоположения посредине, скользящий клапан по поверхности штока уходит вниз. При этом происходит соединение каналов с полостью механизма поворота. А она является сливной и соединена с ёмкостью гидросистемы.

В этом случае давление в пространстве муфты уменьшается до 0,048 МПа. Масло подаётся от редукторного клапана через отверстие радиусом 0,5 мм. Если поставить рукоять управления вперёд (по оси трактора), золотник переместится вниз от положения посредине. Произойдёт связь полости с питающими канальцами от редукторного клапана. Одновременно произойдёт разъединение этой полости от магистрали слива и канала блокировочного клапана.

Это расположение рукояти подходит позиции «Блокировка с принуждением». В этот момент дифференциал задних колёс становится заблокированным вне зависимости от положения рулевой сошки. Данное положение рукояти не закрепляется, после отпускания рукоять приходит при помощи пружины в среднее расположение. Это расположение соответствует позиции «Дифференциальная блокировка отключена».

Внешний тюнинг МТЗ

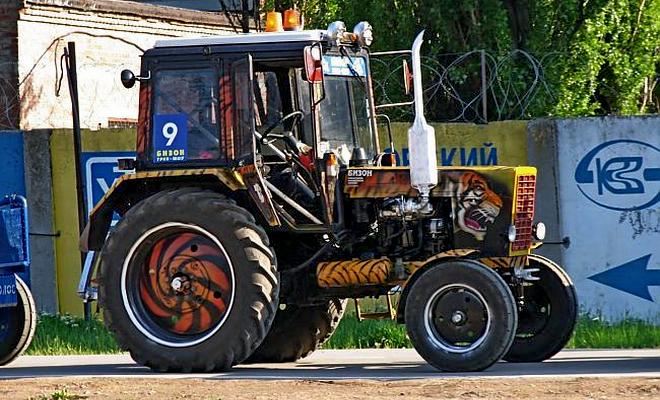

Тюнинг тракторов Беларусь с внешней стороны подразумевает под собой смену цветовой гаммы кузова. Традиционно, производители поставляют на рынок трактора, окрашенные в однотонные скучные цвета. Владельцу машины есть где разгуляться: он может полностью реализовать самые смелые свои фантазии при окраске кузова. Тюнинг кабины МТЗ преобразит агрегат.

В зависимости от желания владельца техники трактор можно окрасить в другой цвет полностью, можно использовать аэрографию. Однако, надо понимать, что перед покраской кузов нужно тщательно подготовить. Рисунок, к примеру, можно наносить только на выровненную поверхность, иначе он будет искажен.

В качестве тюнинга МТЗ-80 также рассматривают навешивание ряда декоративных элементов. Например, многие устанавливают молдинги, решетки, делают специальные накладки на порог. Иногда даже можно встретить колеса с колпаками, изготовленными умельцами своими руками.

Если вы решили проводить тюнинг тракторов МТЗ ЮМЗ Т-40, важно отдавать себе отчет в том, сколько средств и сил будет на это потрачено. Чтобы реализовать все идеи, вам понадобятся детали хорошего качества и инструменты, которые вынесут все необходимые работы

Экономить на этом не следует.

Самой сложной частью работы, когда на МТЗ-50 тюнинг осуществляется с внешней стороны, как и при работе с любой другой моделью, является модернизация кузова и его составляющих. Ее можно сделать своими руками, приобретая необходимые детали в специализированных магазинах и дорабатывая их, подгоняя под свои запросы. Иногда лучше воспользоваться услугами специалистов, которые под заказ выполнят самые сложные работы. Успешный внешний тюнинг МТЗ Т-40 обеспечит богатая фантазия владельца трактора.

Можно воспользоваться моментом и сделать трактор таким, каким вам всегда хотелось бы его видеть

Внимание стоит обратить на сварочные швы: они должны быть выполнены очень аккуратно и правильно обработаны, чтобы в будущем не возникла коррозия

Другие варианты переоборудования

На мой взгляд достоин внимания вариант с гидравлическим или пневматическим приводом работы штатной фрикционной муфты блокирования. Несмотря на исключение работы датчика автоматического режима, в данном варианте остаётся штатная муфта. Это позволяет осуществлять щадящее принудительное блокирование без перегрузок трансмиссии.

Альтернативный гидропривод блокировки

Вместо подвода масла от датчика устанавливается рабочий выжимной тормозной цилиндр от любого автомобиля с гидроприводом тормозов. Рабочая жидкость на цилиндр подаётся от установленного в кабине главного тормозного цилиндра. Привод управления  цилиндром можно реализовать как педалью, так и дополнительно установленным фиксируемым секторным рычагом от ручника. При воздействии на шток главного цилиндра жидкость своим давлением выжмет шток рабочего цилиндра, который своим рабочим ходом зажмёт фрикционные диски блокирующей муфты трактора.

Также у практиков есть опыт подачи давления для привода блокирующей муфты от свободной секции распределителя гидросистемы. Для снижения рабочего давления в подающую магистраль встраивают редукционный клапан, сбрасывающий избыточное давление в слив.

Пневматическая блокировка

Таким же образом можно организовать пневмопривод включения муфты блокирования от воздушной системы трактора. Подача давления управляется дополнительным воздушным краном запитанным от ресивера. Вместо масляной трубки к гидромуфте блокировки присоединяется через штуцер воздушный рукав. При подаче давления в мембранную камеру муфты 6-7 атмосфер происходит соединение фрикционных дисков устройства и непосредственное блокирование дифференциала.

Комплект переоборудования рулевого управления МТЗ-80. ГОРУ МТЗ-80

Гидрообъемное рулевое управление трактора МТЗ-80 (ГОРУ МТЗ-80) предназначено для управления направлением движения тракторов (в частности трактора МТЗ-80 с не ведущем передним мостом) и облегчение работы тракториста. Принципиальные схема работы и схема подключения представлены ниже.

Существует несколько основных возможных способов комплектования ГОРУ МТЗ-80.

В основной предлагаемый нами комплект переоборудования рулевого управления на МТЗ-80 (ГОРУ МТЗ-80) входят следующие комплектующие:

• Кронштейн гидроцилиндра ЦС-50 на МТЗ-80 (Ф80-3001011);
• Рулевая тяга с МТЗ-1220 усиленная с ГОРУ (1220-3003010);
• Рычаг рулевой МТЗ-80 левый с ГОРУ (70-3001040-01);
• Рычаг рулевой МТЗ-80 правый с ГОРУ (70-300104);
• Гидроцилиндр рулевой МТЗ Ц50-3405215А;
• Пальцы Ф80-3405101Б к гидроцилиндру Ц50-3405215А;
• Длинна 125,00 мм;
• Резьбы: М20х1,5/М20х1,5;
• Максимальный диаметр конуса: 29 мм.;

Р/к пальца гидроцилиндра ГОРУ в него входят;

• К-т к замене пальца гидроцилиндра поворота ЦС-50, Ф80-3405108 / Ф80-3405102 / Ф80-3405107 / Ф80-3405103
• Набор уплотнений пальца цилиндра рулевого управления МТЗ, Ф80-3405109;

Насос дозатор объёмом 160 см3 (в литературе встречаются следующие альтернативные названия такие как гидроруль, золотниковый распределитель);
Переходник для насосов-дозаторов со шлицами под вал (шлицивой валик);
Рукава высокого давления (РВД) ключ S24 длинной 1,5м с фитингом под углом 90о градусов с одной стороны;

Блокировка дифференциала МТЗ 80 и 82 механизм

Самоблокирующийся дифференциал на Ниву прокачиваем проходимость Звучит банально, но трактор МТЗ-80 и МТЗ-82 имеют рулевое управление, а мост сзади — дифференциал. Он позволяет колёсам крутиться с разной скоростью на поворотах. А его блокировка не даёт колёсам буксовать на бездорожье. Эти два устройства работают в связке.

Управление

Усилие тракториста передаётся с руля к дозирующему насосу рулевого управления. Колонка руля имеет трубу, сваренную с вилкой. Она скреплена с кронштейном шарниром винтиками. Сам руль стоит на шлицах пустотелого вала. В пустоте — винт, соединённый с маховиком.

Схема механизма предусматривает две положения для настройки руля. Имеется регулирование положения руля в осевом направлении и регулирование угла наклона горизонтально в четырёх возможных позициях. Перемещаться вдоль оси валу не позволяют гаечки. Их затяжка должна быть такой, чтобы вал не имел люфта, но вращение было бы свободным.

В устройство колонки руля ещё входят вспомогательный вал, гаечки и крепёж, винтик маховичка, штифт, пружинка, фиксатор с тягой, втулки, кардан с шарниром и амортизатор.

Привод блокировки дифференциала трактора МТЗ

Привод блокировки дифференциала управляется гидравликой. Он принадлежит системе рулевого управления и имеет узлы:

Разделитель. Стоит сверху кронштейна ниже приборного щита. Управляется рукоятью в салоне.Блокирующий клапан. Находится в крышке выполняющего устройства гидроуправления руля.ГПМ — гидравлическая поджимная муфта. Она блокирует дифференциал.Разделитель блокировки соединён с помощью трубок с нагнетающей трассой помпы. (Помпа рулевого гидроуправления). А ещё с бачком тракторной гидросистемы и поджимной муфтой, блокирующей дифференциал. Корпус разделителя снабжён золотничком. Его прижимает пружинка к рычажку. К корпусу крепится крышка с размещённым редукторным клапаном. Пружинка поджимает шарик — такой вид имеет предохраняющий клапан.

Рычажный торец имеет фиксирующие выступы. Удержание может быть в среднем или в другом повёрнутом расположении. Редукторный клапан контролирует давление в системе до 0,985 ± 0,188 мегапаскалей. При расположении рукояти посередине правления и взаимосвязанного с ней рычажка золотничок старается занять расположение, при котором полость не соединяется с канальцами редукторного клапана, а сообщается с общим сливным каналом. Описанное местоположение рукояти правления соответствует расположению включённой блокировки.

Если переместить рукоять управления назад, рычажок попадёт в положение, которое фиксирует шарик золотничка. В этот момент он находится напротив самого крайнего месторасположения рычажка. При этом золотничок переместится на пару миллиметров выше. При этом полость совмещена проводящими канальцами с редукторным клапаном и каналом блокировочного клапана. Она уже не имеет связи с каналом слива. Это расположение рукояти соответствует расположению «Автоблокировка дифференциала».

В этом месторасположении дифференциал становится заблокированным, или наоборот. Всё зависит от геометрии разворота передних колёс. Это происходит под действием блокирующего клапана, размещённого в крышке рулевого правления. Когда поворачивает сошка на 11 градусов от обычного месторасположения, клапан остаётся вверху. Канал, ведущий от разделителя, не соединён с каналом слива.

Поджимная муфта блокировки оказывается под масляным давлением. Смазка поступает из редукторного клапана, после чего дифференциал блокируется. Если сошка поворачивает больше, чем 10 градусов от местоположения посредине, скользящий клапан по поверхности штока уходит вниз. При этом происходит соединение каналов с полостью механизма поворота. А она является сливной и соединена с ёмкостью гидросистемы.

В этом случае давление в пространстве муфты уменьшается до 0,048 МПа. Масло подаётся от редукторного клапана через отверстие радиусом 0,5 мм. Если поставить рукоять управления вперёд (по оси трактора), золотник переместится вниз от положения посредине. Произойдёт связь полости с питающими канальцами от редукторного клапана. Одновременно произойдёт разъединение этой полости от магистрали слива и канала блокировочного клапана.

Это расположение рукояти подходит позиции «Блокировка с принуждением». В этот момент дифференциал задних колёс становится заблокированным вне зависимости от положения рулевой сошки. Данное положение рукояти не закрепляется, после отпускания рукоять приходит при помощи пружины в среднее расположение. Это расположение соответствует позиции «Дифференциальная блокировка отключена».

Технические характеристики трактора

Трактор МТЗ 80 обрел свою популярность благодаря сразу нескольким факторам. Во-первых, машина сконструирована из качественных надежных деталей, которые, в паре с отличной сборкой, гарантируют продолжительные сроки эксплуатации в любых условиях. Во-вторых, трактор МТЗ 80 обладает простым устройством, что делает его эксплуатацию, обслуживание и ремонт достаточно простым. В-третьих, техника оснащается ходовой повышенной проходимости. Особенно это касается переднего и заднего моста, который отличается повышенной надежностью за счет использования прочных деталей. Основные характеристики машины включают в себя:

• Надежный мотор Д-240, мощностью 80 л. с.;
• Способность перевозить нагруженные прицепы, весом до 1,5 т.;
• Возможность передвигаться на одной из 18 передних и 4 задних скоростей;
• Колея по колесам в передней части – от 120 до 180 см, в задней части – от 130,5 до 210 см.;
• Физическая масса – 3,16 т.;
• Скорость – от 1,1 до 34 км/ч.;
• Клиренс – 47 см.;
• Радиус движения при прохождении поворота – 4,05 м;
• Наличие доработанной гидравлической системы, повышающей комфорт при эксплуатации трактора.

Трактор МТЗ 80 обладает сравнительно небольшими габаритами. Длина машины составляет немногим более 3,8, а ширина – 1,97 м. Высота трактора – 2,47 м.

Важно также отметить наличие в конструкции трактора полностью переделанной, по сравнению с предыдущими моделями, электрической проводки. В результате органы управления и приборы трактора работают стабильно даже при сильной нагрузке агрегата

По сравнению с предыдущей машиной – МТЗ-52, трактор МТЗ 80 оснащен доработанными реле, о чем нам говорят чертежи электросхемы машины в документах на трактор.

Конечно же, при эксплуатации машины не обходится без небольших проблем. Часто владельцы сталкиваются с вопросом в виде отсутствия возможности завести трактор. В таком случае следует испробовать альтернативный вариант, то есть попробовать «пускач». Однако перед тем, как завести с «пускача», необходимо убедиться в отсутствии засорения в стартере – вполне возможно, что машина не заводиться из-за наличия грязи внутри узла.

В целом же, модель МТЗ-80 показывает себя, как надежный агрегат для выполнения широкого спектра различных работ. Владелец может устанавливать цепи на колеса машины, использовать различный навесной инвентарь для посадки, сбора и транспортировки урожая, применять погрузчик.

Ниже рассмотрим, из чего состоит трактор МТЗ 80, а также подробно изучим конструкцию основных узлов сельскохозяйственной машины.

Реализация переделки

Для перехода на механическое включение демонтируется датчик автоблокировки с корпуса ГУРа , посадочное место глушится. Демонтируется муфта блокировки и осуществляется переоборудование блокирующего вала.

Переделка блокировочного вала, размеры детали

Изготовление детали можно осуществить двумя способами:

• использовать штатный вал блокировки
• применить при наличии в запасе вала ручного тормоза, устанавливаемого с другой стороны моста в правую ведущую полуось

Размеры переделанного блокировочного вала Использование правого вала тормозов имеет преимущество в плане менее трудоёмкого процесса переделки, где нужно срезать одну шлицевую часть на детали и проточить её под нужный диаметр (33 мм под установку уплотнительных колец) на токарном станке для свободной установки вовнутрь полуоси с левой стороны. На валу нужно оставить крайнюю шлицевую часть, которая абсолютно идентична по размеру со шлицевым концом полуоси правой стороны.

правый вал тормозов МТЗ 80

Для использования штатного блокирующего вала нужно обрезать диск с наружного конца детали и наварить шлицевую часть, соответствующую шлицам вала полуоси. В качестве шлицов можно использовать обрезанную шлицевую часть детали блока шестерён силовой передачи для привода насоса гидросистемы и ВОМ в промежутке, входящую в зацепление со шлицами ступицы корзины сцепления. А также любую соответствующую шлицевую часть из состава первичного и дополнительного валов КПП.

Торцевую часть блокирующего вала можно оборудовать местом установки внутренней обоймы подшипника, который наружной обоймой будет установлен в крышку устройства. Подшипниковая опора наружного конца вала исключит осевое и поперечное биение вращающейся детали и обеспечит комфортное включение муфты при соединении обеих валов.

Изготовление скользящей муфты

Для изготовления соединительного скользящего блока удобно использовать блок-шестерню 1,2 и задних передач, посажёной на шлицы дополнительного вала КПП или блок 3,6,9 передач штатно расположенный на первичном валу коробки.

Шестерня первой и задней передач КПП МТЗ 80 шестерня 3,6,9 передач КПП МТЗ 80

Внутренние шлицы данных деталей соответствуют шлицевым частям обеих валов, участвующих механическом в блокировании. Переделка заключается в срезе наружных зубьев шестерён и выравнивании наружной цилиндрической поверхности. Торцевые части муфты оборудуют буртами для упора вилки переключения с помощью проточки, либо приваривают шайбы с наружным диаметром больше наружного диаметра детали.

Самодельный вал механической блокировки с шлицевой муфтой

Механизм включения

Включение реализуют с помощью вилки, передвигающей блок, шарнирно связанной с рычагом, выведенным кабину. Рабочий ход муфты, при включении, должен обеспечивать равномерное перекрытие шлицевых частей обеих валов. Желательно, чтобы амплитуда движения вилки была организована с небольшим свободным ходом, предотвращающим постоянное трение детали о бурты вращающегося блока муфты. Положение рычага управления должно фиксироваться для предотвращения самопроизвольного или частичного включения.

Передний ведущий мост трактора МТЗ 82 схема

1 — механизм регулировки колеи; 2 — крышка моста; 3 — корпус манжеты; 4, 20 и 21 — регулировочные прокладки; 5, 23 и 25- подшипники; 6 и 28 — гайки; 7 — ведомая шестерня; 8 — ведущий диск; 9 -нажимная чашка; 10 и 11 — корпуса дифференциала; 12 — ведомый диск; 13 — сапун; 14 — корпус моста; 15 — полуосевая шестерня; 16 — заглушка полуосевой шестерни; 17 — болт дифференциала; 18 — ось сателлитов; 19 — сателлит; 22 — стакан ведущей шестерни; 24 — ведущая шестерня; 26 — регулировочные шайбы; 27 — соединительный фланец; 29 — клин; 30 — брус полурамы; 31 — втулка бруса; 32 — стопорная планка; 33 — ось качания.

Конструкция переднего ведущего моста МТЗ 82

Конструкция переднего ведущего моста МТЗ 82 точно такая же, как и не ведущего, портального типа (балка разместилась выше оси колес). Это разрешает высокий (650 мм) агротехнический просвет, который неотъемлемый помощник для междурядной обработки высокостебельных пропашных культур.

Главная передача переднего моста трактора МТЗ 82 представлена парочкой конических шестерен. Для того чтобы повысить плавность зацепления и бесшумности передачи, конические шестерни изготовлены со спиральными зубьями.

Дифференциал обеспечивает разную частоту вращения ведущих колес при повороте трактора, а так­же при движении по разным неровностям.

Так же при облегчении поворота, дифференциал может ухудшить тяговые способности трактора. Для того, что избежать такой проблемы на тракторах такого типа применяют автоматически действующий механизм.

Редуктор переднего моста МТЗ-82

Колесный редуктор передних мостов МТЗ-82, предназначен не обязательно для увеличения крутящего момента, передаваемого соответсвенно от главной передачи к главным колесам, но и для того,чтобы выполнить поворот этих колес.

Сам редуктор, состоит из двух пар верхней и нижней конических шестерен.

При таком мосте на тракторе полностью сохраняются все параметры его универсальности –пределы регулировки колеи, места навески агрегатируемых машин радиусы поворота, агротехнический просвет.

Передний ведущий мост устанавливается в проем переднего бруса полурамы на то же место, где монтируется передний не ведущий мост. Корпус переднего моста соединен с брусом шарнирно двумя полыми осями, что позволяет переднему мосту качаться относительно полурамы в поперечной плоскости.

Устройство механизма

Трактора Минского завода оснащаются механическим или гидравлическим приводом блокировки. Гидравлический механизм блокировки дифференциала МТЗ 80 более эффективен и легок в управлении, но несколько менее надежен. Именно поэтому покупателям подержанных тракторов часто достаются экземпляры, вообще не оснащенные этим механизмом, и встает вопрос, как сделать блокировку на МТЗ 80, чтобы спокойно использовать технику для вспашки и уборки снега. При некотором опыте устройство можно собрать и установить самостоятельно. На старых тракторах есть специальная шлицевая нарезка под этот узел.

Принцип работы

В основе механического блокиратора — две кулачковых муфты. Они расположены на внутренних концах валов привода бортовых передач. Первая муфта крепится неподвижно, вторая двигается по шлицам. Направляет ее тяга, от которой в кабину выведена отдельная педаль. При нажатии на педаль муфта перемещается, и ее кулачки входят в зацепление с кулачками неподвижного узла, в результате чего соединяются валы бортовых передач. При отпускании педали блокировка отключается.

Принцип переделки

В самодельном варианте переоборудования штатной блокировки МТЗ 80 на механическое включение используют принцип действия скользящей шлицевой муфты, смыкающей при включении блокировочный вал с левой ведущей полуосью заднего моста. То есть устройство остаётся в том же штатном месте, только для её реализации наружный конец блокировочного вала оборудуется шлицевой частью в соответствии со шлицами левой полуоси ведущей шестерни конечной передачи. Установленная своими внутренними шлицами скользящая муфта на шлицы валов осуществляет блокирование при соединении своей рабочей частью двух вращающихся деталей в единое целое. При передвижении к корпусу моста и освобождении шлицов блокировочного вала происходит разблокирование, тогда детали начинают вращаться независимо друг от друга, включая в работу механизм дифференциала.

Основные поломки и ремонт

Главные неисправности:

1. Заклинивание золотникового клапана блокировки. Для ремонта требуется снятие датчика подключения и промывка его в дизельном топливе. При повторяющихся проблемах производится замена датчика.
2. Падение давления в магистралях привода блокировки. Причиной может быть деформация пружины клапана или его заедание. Клапан имеет разборную конструкцию и может быть отрегулирован на стенде. Второй причиной является течь жидкости через внутренние трещины или поврежденные прокладки в датчике подключения. Датчик подлежит замене.
3. Проскальзывание муфты наблюдается при износе накладок или их замасливании. Требуется разборка узла и осмотр дисков. Замасленные узлы промываются обезжиривающим составом, изношенные — подлежат замене. При обнаружении следов масла требуется ликвидировать щели, через которые подтекает рабочая жидкость.
4. Неполное включение муфты механического привода. Требуется отрегулировать длину тяги и убрать люфты в соединениях. Возможно попадание посторонних предметов под педаль привода, их необходимо удалить.

При проведении регулярных технических осмотров приводы блокировки работают надежно, не доставляя проблем владельцу трактора МТЗ.

Почему не работает блокировка

Блокировка может не работать по целому ряду причин.

Износ муфтовой диафрагмы. Для того, чтобы исправить эту поломку, необходимо разобрать устройство и заменить износившуюся деталь на новую. Неисправность привода управления может быть связана с обрывом троса или стачиванием дисков. В этом случае необходимо провести диагностику оборудования и заменить все нерабочие детали.

Заедание датчика ГУР. Необходимо отрегулировать крепления всех деталей устройства.

Кроме того, отрицательное воздействие на работу блокировки может оказывать неисправность в работе усилителя руля и гидросистемы.

Обзор кабины МТЗ-80

Модели с малой кабиной пользуются большим спросом среди покупателей за счет своей компактности. Их кабины изготовлены из тонкой листовой стали. Внутри кабина оббита шумоизоляционным материалом. К конструкции она крепится посредством четырех амортизаторов из резины, которые смягчают тряску и вибрацию.

При эксплуатации водитель имеет хороший обзор местности. Под передними и задними окнами установлены стеклоочистители. Заднее окно и крыша могут открываться для притока воздуха. Для комфортабельности при посадке и езде трактор оборудуется двумя ступенями и поручнями с обеих сторон кабины.

Водителю трактора предоставляется удобное сиденье с возможность регулировки наклона спинки. Высота кресла регулируется по вертикали и горизонтали.

Перед сиденьем находится передняя панель с органами управления. Под приборной панелью находятся педали с отдельным тормозом. Справа от руля расположены рычаги управления гидравлической системой и рычаг запуска ВОМ.
