Как влияет датчик холостого хода на работу двигателя калина

Как заменить регулятор холостого хода на ВАЗ 1117-ВАЗ 1119?

Снятие:1) Сперва проверьте регулятор, вить может он работает а вы его на новый менять собираетесь, делается это как мы уже сказали при помощи мульти-метра, а именно выключается зажигание у автомобиля (Но провода на аккумуляторе должны быть) и после чего от регулятора отсоединяется колодка проводов, у неё есть защёлка, вот на неё то вам и нужно будет нажать чтобы вынуть эту колодку и когда колодка оказывается отсоединена, сядьте в машину и поверните ключ для включения зажигания (Это когда все приборы загораются), после чего на тестере включите функцию вольтметра и подсоедините красный щуп идущий от него на вывод «А», а чёрный киньте на массу (Массой двигатель может выступать или дроссельный узел), точно такую же операцию проведите с выводами «В», «С» и «D» (Там всего четыре вывода, проще говоря со всеми выводами это проделайте) и если вольтметр выдаст показания 0.4-12 В, то значит всё нормально с регулятором, но есть ещё одна проверка на сопротивление, её тоже выполняйте, она заключается вот в чём, тестер переводится на функцию омметр и идущие два провода от тестера, замыкаются сразу на два контакта «А» и «В» (То есть красный провод к примеру к выводу «A» подсоедините, а чёрный к «B»), точно такая же операция и с выводами «С» и «D» производится, результат который должен будет выдать тестер около 0.040-0.080 кОм, если он даёт другие показания, то регулятор меняйте.

2) Переходим к снятию регулятора, по сути в его снятии нет ничего сложного, просто он не в очень удобном месте располагается и чтобы туда подлезть, лучше всего снять дроссельный узел с автомобиля, а то до винтов крепления регулятора вы вряд ли доберётесь, снимается этот узел очень легко, выворачивается несколько гаек его крепления и после этого узел снимается со шпилек ресивера, более подробно читайте в статье: «Замена дроссельного узла на автомобиле», ну только шланги никакие отсоединять от штуцеров узла не нужно, просто отверните гайки и снимите его и положите (Можете в руке так же держать).

Примечание!По сути узел можно и не снимать полностью, но так будет просто удобней, но всё же если вы не захотите его снимать то можете чуть-чуть гайки отвернуть которые его крепят и по шпилькам сдвинуть дроссельный узел от места его установки, чтобы он немного вышел и не стоял в притык с ресивером!

3) Теперь берите отвёртку и ею отверните два винта по бокам, которые крепят регулятор холостого хода к дроссельному узлу (Один из винтов указан стрелкой), после этого потянув за регулятор, снимите его со своего посадочного места.

Установка:Устанавливается новый регулятор на своё место в обратном порядке снятию, перед установкой или вообще перед покупкой, желательно линейкой или же чем то ещё смерить расстояние между концом иглы клапана и монтажным фланцем (Это расстояние указано буквой «L» на маленьком фото), оно не должно превышать отметку в «23 мм», в противном случае при установке регулятор повредится (Потому что его игла упрётся в седло, если расстояние будет слишком большим), кроме этого очистите чем ни будь от загрязнений ещё посадочное место где регулятор был установлен и по возможности воздушный канал внутри дроссельного узла очистите (Это мы ещё в начале статьи вам объясняли, что дроссельную заслонку периодически чистить нужно) и кстати на новом регуляторе уплотнительное кольцо присутствует (Указано стрелкой), вы его моторным маслом смажьте и после этого установите регулятор на своё место и затяните винты которые его крепят, моментом 3-4 Н•м.

.

Диагностика неисправностей

В автомобилях модели Лада Калина нет функции самодиагностики, потому далеко не всегда получается сразу распознать, когда РХХ выходит из строя

Несмотря на то, что сбои в работе данной системы возникают редко, такое все же случается, и автолюбителю важно вовремя обратить внимание на соответствующую симптоматику:

• двигатель запускается с трудом или не запускается совсем. Нужно зажать педаль газа или проводить дросселирование;
• после запуска мотор глохнет, так как шток регулятора не устанавливается в рабочее положение и не пропускает необходимый объем воздуха;
• наблюдается троение, тряска;
• когда КПП в нейтральном положении, обороты силовой установки «плавают» — резко возрастают и вновь опускаются до минимума;
• при движении наблюдаются рывки или подергивания;
• переключение передач может вызвать внезапную остановку мотора — машина глохнет;
• прогревая двигатель во время холодов, водитель замечает, что обороты не увеличиваются выше 1500 в минуту, прогрев замедляется.

Иногда обороты снижаются, если включается компрессор климатической системы, может остановиться силовой агрегат, а на приборной панели появится индикация, что не все в порядке с системой смазки.

Чаще всего встречается неустойчивость оборотов. Если автомобиль преодолел рубеж в 50 тыс. км и были замечены подобные симптомы, требуется провесить чистку полости дроссельного узла. После процедуры производится замена датчика холостого хода Калина.

Ремонту РХХ не подлежит.

Датчик детонации

Любой автомобилист знает, что хорошая правильная работа двигателя зависит от оптимально подобранных углов опережения зажигания, в идеале они под каждый режим работы двигателя свои. Для этого и существует ЭБУ, в основную задачу которого входит выставлять эти углы как можно идеальнее с помощью датчика детонации. Именно он может точно определить, что угол опережения зажигания выставлен неправильно. В программе ЭБУ прописано задавать по возможности большой угол опережения зажигания, чтобы не дать мотору уходить в зону детонации.

Если датчик детонации ВАЗ 21099,210115, других марок авто выходит из строя, то мотор начинает перерасходовать топливо, перегреваться и троить, у него пропадает тяга и сильно изнашивается ГРМ. Сломанным считается тот датчик детонации ВАЗ 21099, инжектор которого начинает выдавать такие фокусы:

Источники

• https://luxvaz.ru/vaz-2109/351-zamena-datchika-holostogo-hoda.html
• https://masteravaza.ru/elektroprovodka-i-elektrooborudovanie/datchiki/zamena-datchika-holostogo-hoda-vaz-2109-inzhektor-211
• https://expertvaz.ru/21099/inzhektor-datchik-holostogo-hoda.html

Простые советы по профилактике

Чтобы маленький датчик не доставил вам больших хлопот, а срок его службы увеличился, необходимо соблюдать несколько основных правил:

1. Следить, чтобы в зону дроссельной заслонки не попадала жидкость, чтобы там не накапливалась влага и грязь
2. Поскольку РХХ является «контролёром» поступления воздуха, то необходимо не забывать вовремя менять все воздушные фильтры.
3. Оставлять машину на улице зимой категорически запрещено, всем это известно, но не у всех есть возможность найти для своего авто крытое, отапливаемое помещение. Поэтому, если ваша машина зимует на улице, и на ней практически не ездят, то хотя бы время от времени заводите ее, прогревайте двигатель, производите перегазовки. Для чего? Чтобы регулятор холостого хода «приходил в чувства» разрабатывался. Иначе весной, при первой же попытке завестись, его заклинит.

Очень важно содержать в порядке салон и внешний вид машины. Но еще важнее следить за исправностью ее внутренних деталей, а особенно двигателя

Ведь он для машины – как сердце для человека. В нем нет неважных деталей. Каждая мелочь «железного сердца» вносит вклад в его оптимальную работу. Одной из них является и регулятор холостого хода, привести который в порядок не так и сложно.

Замена датчика холостого хода

Замена датчика начинается, выполняем демонтаж устройства.

Снимаем экран мотора с LADA Kalina и отсоединяем кабельные разъемы от соответствующих колодок на дроссельном блоке и регуляторе холостых оборотов. Чтобы отсоединить патрубки обогрева потребуется частично слить антифриз. Выполняем указанные манипуляции. Для демонтажа самого устройства нам понадобится обычная отвертка, имеющая крестообразный профиль. Снимаем патрубок, ведущий от системы проветривания картера. Делаем это путем ослабления хомутов и их сдвига. Этот шланг временно откладываем. Такие манипуляции повторяем с патрубками подвода хладагента (если они ранее не сняты) и продувки контура абсорбера. Воспользовавшись ключом на «13» (головкой удобнее), выполняем съем дроссельного блока. Он прикреплен к впускному ресиверу гайками. Смотрим на прокладку. Если обнаружены повреждения, то обязательно меняем, иначе система впуска получит нежелательные подсосы воздуха. Монтаж регулятора в машине LADA Kalina также прост и выполняется с «прицелом» на обратную последовательность манипуляций при разборке

Здесь важно предварительно замерить иглу. Оптимальное положение будет подтверждать выход из корпуса регулятора на длину не менее 23 мм. Для замерного действия привлекаем штангенциркуль

Если необходимое значение не достигнуто, то потребуется «утопить» сам клапан в корпус регулятора. Здесь положительный контакт устройства соединяем с соответствующим выводом АКБ (понадобится временный кабель)

Для замерного действия привлекаем штангенциркуль. Если необходимое значение не достигнуто, то потребуется «утопить» сам клапан в корпус регулятора. Здесь положительный контакт устройства соединяем с соответствующим выводом АКБ (понадобится временный кабель).

Оголенный край элемента прикладываем к отрицательному контакту. Игла движется медленно, в связи с чем, потребуется достаточно много таких касаний.

Замена датчика скорости на Лада «Калина»

Теперь, необходимо детально рассмотреть все этапы, связанные с заменой (снятием) необходимого нам элемента.

1. Первое что рекомендуется, это скинуть минусовую клемму от аккумулятора.
2. После чего, необходимо снять пластиковую крышку защищающую корпус двигателя (если она у вас установлена), демонтировать воздушный патрубок, который отходит от корпуса воздушного фильтра. Сделать это достаточно просто. Требуется лишь ослабить крестовой отверткой хомуты со стороны дросселя и корпуса воздушного фильтра. После того, как патрубок удален, необходимо разыскать область расположения коробки передач.
3. Быстро определить необходимый нам датчик скорости можно по присоединенному к нему проводу.
4. Аккуратно отсоединяем фишку с найденного элемента.
5. Берем в руку головку на 10 (при отсутствии можно использовать ключ того же размера).
6. Откручиваем удерживающую гайку.
7. Теперь, для облегчения процесса снятия, возьмем плоскую, длинную отвертку. Она поможет поддеть и удобно демонтировать датчик. Деталь необходимо пошатывать из стороны в сторону и одновременно вытягивать наружу.

Готово, все просто и достаточно быстро!

Не спешите выбрасывать

После успешного снятия изделия, не спешите выбрасывать или производить его замену. Следует произвести доскональный осмотр на предмет окислившихся контактов самого изделия, контактов подключаемой к нему фишки и целостность всех проводов. В случае обнаружения мест окислений или загрязнений, аккуратно зачистите их.
Установите датчик обратно в гнездо и присоедините к нему фишку с питанием. Верните на место воздушный патрубок и минусовую клемму АКБ. Заведите двигатель и протестируйте работу приборов и поведение двигателя

Если неисправности не устранены, начинайте процесс с этапа этапу No1 и замените датчик на новый.
Обратите внимание! После первоначальной зачистки всех контактов, вы можете сразу установить новое изделие и не тестировать работу старого. Все зависит от ваших целей и бюджета

Следует учесть!

После проведения всех работ, требуется сбросить ошибки электронного блока управления (если ранее данная ошибка высвечивалась на панели приборов). Теперь, все скоростные параметры, километраж и работа двигателя будут соответствовать заводским нормативам.
Имейте в виду, что существует несколько разновидностей скоростных датчиков на Ладу Калину. Конкретный вид зависит от года выпуска того или иного автомобиля. Поэтому, уточняйте все подробности относительно совместимости у продавца авто товаров.

Проверка

3 популярных способа диагностики причин неисправности

Среди профессионалов и автолюбителей существует множество способов для проверки работоспособности датчика. Но мы с вами подробно остановимся только на самых действенных и простых методах:

1. Первый метод. Смысл данного способа – это проверить работу самого датчика. Для этого необходимо извлечь изделие из места крепления, взять его в руку, подключить к нему контактную колодку питания (если она не подключена) и завести двигатель автомобиля.  При этом на исправном устройстве при старте мотора игла датчика должна выдвинуться. Ели этого не произошло, то в его работа нарушена либо устройство неисправно.
2. Второй метод. Предполагает использования вольтметра. Задача – проверить подачу надлежащего напряжения поступающего на датчик. Для этого датчик отключается от контактной фишки, а к его выводам подключается измерительное устройство. После чего, включается зажигание, и поочередно анализируются все выводы контактной фишки. Рабочие параметры сопротивления должны составлять около пятидесяти Ом или стремиться к бесконечности. Уровень напряжения должен соответствовать 12 вольтам. Если показатель напряжения меньше, то это свидетельствует о ненадлежащей работе АКБ либо причина связана обрывами электро цепи или работой ЭБУ.
3. Третий подход предусматривает проверку сопротивления внешней и внутренней обмотки датчика. Производить измерительные работы следует при помощи мультиметра. Параметры контактов после замеров должны быть в пределах от 40 до 80 Ом. При отклонении или нулевых значениях прибора при замерах, РХХ подлежит замене.

Диагностика работоспособности

Проверка работоспособности заключается: 1. В прозвонке (проверке) мультиметром изделия. 2. Разборке и визуальном осмотре внутренних составляющих детали. 3. Замена датчика не заведомо исправный.

Первый способ предусматривает поочередное измерение контактов демонтированного датчика. Смысл в том, чтобы проверить каждый контакт в отдельности и попарно (второй и третий контакт). Сделать это достаточно удобно, так как на месте подключения контактной фишки все разъемы пронумерованы.

Второй способ применяется для выявления неисправных или деформированных внутренних элементов изделия (в большинстве случаев испорченных пружин)

Извлеките все внутренние элементы и обратите внимание на их целостность и работоспособность. Помимо состояния пружин, обратите внимание на металлическую контактную пластину. На ней не должно быть следов окислений и загрязнений

Если таковые имеются, зачистите их

На ней не должно быть следов окислений и загрязнений. Если таковые имеются, зачистите их.

Третий способ достаточно прост и тривиален. Установите новою деталь взамен той, в исправности которой вы сомневаетесь. Протестируйте работу автомобиля ездой в различных режимах, при переключении повышенных и пониженных передач. При восстановлении работоспособности системы, индикатор неисправности (чек энджин) должен погаснуть (если в течение 15 минут не пропадает, следует сбросить ошибку вручную).

Признаки поломки

Симптомы неисправности РХХ:

• двигатель не держит холостой ход. При этом холостые обороты могут подскакивать, зависать, а потом опять возвращаться в норму;
• двигатель троит на холостом ходу;
• не происходит компенсация возросшей нагрузки на двигатель;
• затрудненный пуск двигателя. Если нажатие на газ облегчает запуск, то это верный признак неисправности РХХ;
• поддерживаются недостаточные либо и вовсе отсутствуют прогревочные обороты;
• автомобиль глохнет на холостых, при сбросе газа, смене передач.

Роль в работе двигателя

Чтобы правильно распознать поломку регулятора, нужно понимать, как работает РХХ. Подробно устройство регулятора холостого хода и краткий процесс диагностики мы уже рассматривали, поэтому сейчас сосредоточимся только на роли в работе двигателя.

В системе жизнеобеспечения ДВС датчик холостого хода используется для регулировки подачи воздуха, проходящего мимо дроссельной заслонки (по байпасному каналу, начало которого расположено перед дроссельной заслонкой). При включении сразу многих потребителей электричества возрастает нагрузка на генератор и, как следствие, на сам мотор. Для поддержания стабильного холостого хода и напряжения зарядки аккумулятора, РХХ приоткрывает канал, пропуская больше воздуха в ДВС. Таким же способом реализуются повышенные обороты при прогреве ДВС.

Поломки

Основные неисправности регулятора холостого хода:

• обрыв питания, виной чему могут стать проблемы с электропроводкой, окисление контактов в разъемах. При ненадежном соединении такая неисправность проявляет себя периодически, что может затруднить процесс диагностики;
• некорректный ход штока вследствие загрязнений;
• поломка электродвигателя;
• разрушение уплотнительного кольца;
• износ штока. Движение шторки исправного РХХ происходит без закусываний, также не должно быть проскальзывания в червячной передаче. Для оценки состояния штока и червячной передачи рекомендуем посмотреть, как разобрать РХХ.

Среди вышеуказанных неисправностей загрязнение штока является наиболее распространенной поломкой. В процессе эксплуатации в каналах дроссельного узла скапливаются грязевые отложения. Если на вашем авто продолжительное время не производилась чистка дроссельной заслонкой, скорее всего, проблемы с холостым ходом связаны с нагаром на штоке регулятора. Для проверки РХХ необходимо снять с дроссельного узла. В качестве промывки можно использовать очиститель карбюратора.

Рекомендуем не допускать критичного загрязнения штока регулятора, поскольку повышенная нагрузка на электродвигатель может повредить элементы системы управления РХХ. Были случаи выхода из строя резистора электронного блока управления (ECU) из-за токовой перегрузки канала регулирования. Вероятнее всего, повышенную нагрузку провоцировало сопротивление грязевых отложений и нагара движению штока. Стоимость нового резистора смешная, но оперативное определение такого типа неисправности требует диагностического оборудования, а также квалификации мастера.

Диагностика

Существуют три вида системы стабилизации холостого хода:

• соленоидный (в разъеме всего 2 контакта);
• роторный (в разъеме 3 контакта);
• шаговый (в разъеме 4 контакта).

В современном автомобилестроении чаще всего применяется шаговый электродвигатель. В основе такого устройства расположен кольцевой магнит и 4 обмотки, расположенные под прямым углом относительно друг друга. Подача напряжения на определенные обмотки провоцирует вращательное движение ротора, который через червячную передачу двигает шток (шторку). Чтобы определить рабочий РХХ, нужно проверить состояние обмоток электродвигателя. Для этого необходимо замерить сопротивление на первых двух контактах и на вторых двух. Для измерения вам потребуются базовые навыки владения мультиметром, а также сам прибор.

• на выводах А,Б и С,D должно быть сопротивление от 40 до 80 Ом. Отсутствие сопротивления будет говорить об обрыве (для ВАЗ значение обычно составляет 50-53 Ом);
• на выводах А и С, А и D, В и С, В и D должно быть бесконечно большое сопротивление, что будет свидетельствовать об отсутствии замыкания. Поломка такого рода требует покупки нового РХХ.

Чтобы определить обрыв проводов питания, необходимо «прозвонить» проводку мультиметром в режиме измерения сопротивления.

Замена регулятора холостого хода

Для работы понадобится всего лишь фигурная отвёртка. Если демонтаж подразумевает снятие дроссельного узла целиком, нужно подготовить набор стандартных торцевых ключей или головок.

• Для начала дождитесь, пока двигатель остынет, после этого можно отсоединить клеммы от аккумулятора.
• Со всех шлангов нужно снять хомуты.
• От регулятора холостого хода и датчика положения дроссельной заслонки следует отсоединить фишки проводов и демонтировать тросик газа.
• Шланги подогрева дросселя нужно снять и заглушить.
• Ключом на 13 откручиваются крепёжные гайки, затем дроссельный узел можно демонтировать.
• Далее остаётся открутить два винта, удерживающих регулятор холостого хода, и снять его. На его место устанавливается новый РХХ и закрепляется двумя винтами.

Не следует трогать и тем более двигать шток датчика – подобные манипуляции могут привести к выходу устройства из строя. Если после запуска будут наблюдаться повышенные обороты двигателя (больше 1500 об/мин), то ничего страшного в этом нет. При возникновении такой ситуации нужно заглушить мотор и запустить его снова – положение клапана РХХ откалибруется, и обороты придут в норму.

Монтаж дроссельного узла производится в порядке, обратном снятию. Если не требуется очистка заслонки, датчик можно заменить без демонтажа узла

При закручивании всех гаек нужно соблюдать осторожность и не допускать ослабления крепежей. В противном случае датчик будет вибрировать при работе двигателя и быстро придет в негодность

Во время эксплуатации автомобиля нужно периодически проверять все его системы и механизмы, диагностируя возможные неисправности на ранних стадиях. РХХ Лады Калины также следует иногда тестировать. Не следует допускать сильного загрязнения его иглы и в целом всего дроссельного узла.

Инструмент:

• Мультиметр
• Штангенциркуль
• Динамометрический ключ
• Вороток под торцевую насадку
• Насадка на вороток 13 мм
• Отвертка крестовая средняя

Детали и расходники:

Моторное масло (несколько миллилитров)

1. Для проверки и снятия регулятора холостого хода (РХХ) нужно демонтировать дроссельный узел полностью или частично, как описано здесь. При частичном демонтаже отсоединяем от дроссельного узла трос привода дроссельной заслонки, шланги вентиляции картера и электромагнитного клапана продувки адсорбера. Головкой на 13 отворачиваем две гайки крепления дроссельного узла к ресиверу, снимаем узел со шпилек, не отсоединяя от него шланги охлаждающей жидкости (для наглядности узел показан без шлангов).

2. При выключенном зажигании, отжав фиксатор отсоединяем колодку от жгута проводов системы управления двигателем от РХХ.

3. Выводы разъема регулятора промаркированы буквами «А», «В», «С» и «Д» на корпусе колодки.

4. Для проверки напряжения питания регулятора включаем зажигание. Тестером измеряем напряжение между выводом «А» колодки жгута проводов и «массой». Такие же измерения проводим для других выводов колодки проводов. В каждом случае при непрерывном измерении напряжения показания тестера должны изменяться в диапазоне от 0,5 В до 12,0 В.

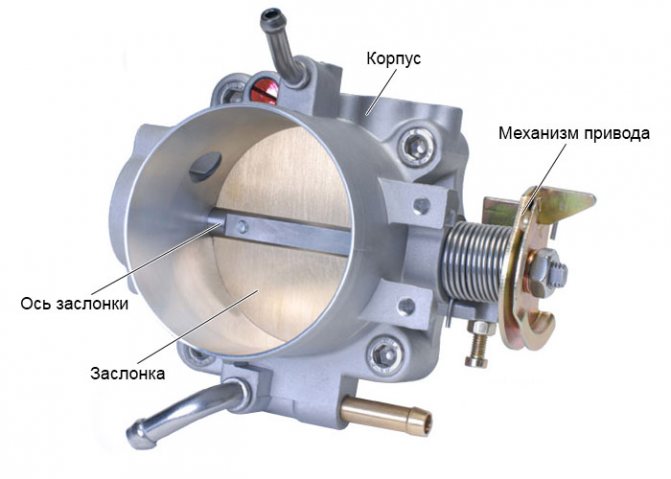

Принцип работы дроссельной заслонки

Это устройство уменьшает или, наоборот, увеличивает подачу воздуха в цилиндры двигателя, обогащая или обедняя смесь с топливом.

Когда водитель давит на педаль газа, дроссельная заслонка открывается, пропуская в камеры сгорания больше воздуха. Кислород смешивается с топливом, после чего приготовленная смесь сгорает. Чем больше водитель давит на педаль газа, тем шире открывается заслонка и тем больше поступает воздуха. Но нередко на стенках заслонки скапливается нагар, и ее неплотное закрытие вызывает нарушения в работе силовой установки.

Дроссельный узел находится за воздушным фильтром двигателя. Такое расположение характерно не только для Лады Калины, но и для многих других автомобилей. В зависимости от типа двигателя работа заслонки может управляться электронной педалью газа или тросиковым приводом.

Снятие дросселя

Прежде чем приступить к очистке этого устройства, его необходимо демонтировать. Можно провести промывку и без снятия, но этот способ менее надёжный и эффективный. Процесс демонтажа выглядит следующим образом:

1. Отсоедините воздушный патрубок, который идёт от воздушного фильтра непосредственно к дроссельному узлу.
2. Снимите привод тросика газа.
3. Отсоедините шланги подогрева дроссельной заслонки, по которым подводится охлаждающая жидкость – работу лучше проводить на остывшем двигателе. Чтобы не сливать антифриз, эти шланги можно заглушить.
4. От датчика положения дроссельной заслонки и РХХ отсоедините клеммные колодки.
5. Открутите 4 гайки крепления, снимите дроссельный узел в сборе.

Виды датчиков

Разобравшись, за что отвечает датчик положения коленчатого вала, следует выяснить, какие виды таких датчиков бывают, и какие используются зачастую в Ладе? Датчики коленвала подразделяют по типу действия и особенностям в их конструкции.

В карбюраторах датчик устроен по принципу «системы зажигания», когда ДПКВ только передает данные о проделанной работе на панель управления при подаче искры свечи. Когда датчик фаз отключается по неизвестным причинам, загорается чек на панели управления и двигатель автоматически переходит из фазы частотного впрыскивания (по принципу Холла) в фазу «системного зажигания».

Замена регулятора холостого хода

Конструкция РХХ такова, что при любых неполадках механической или электрической части, регулятор необходимо заменить. Попытки ремонта помогают на некоторое время устранить проблему, но через 1 – 3 недели она возвращается вновь. При покупке регулятора учитывайте, что модели для различных двигателей не взаимозаменяемы. Поэтому выбирайте датчик не по типу двигателя (продавец может допустить ошибку), а по каталожному номеру, который указан на корпусе регулятора. Замена регулятора трудностей не вызывает. Снимите старый РХХ, как описано выше, затем установите новый и подключите колодку проводов.

Если таким образом сделать не получается, отсоедините от ресивера и патрубка и снимите его. Замените неисправный РХХ и установите блок дроссельной заслонки на место.

Регулятор холостого хода Лада Калина и его устройство

РХХ состоит из:

• корпуса, в котором располагается шаговый двигатель с двумя независимыми друг от друга обмотками, опорами ротора (задней и передней);
• запорной иглы клапана и пружины;
• разъема для подключения питания.

3 главные функции регулятора

1.  Помимо поддержания необходимых оборотов двигателя, устройство обеспечивает его надлежащую работу в условиях холодного старта (прогрев при минусовых температурах воздуха). В таком случае регулятор обеспечивает более высокие обороты ДВС до того момента пока последний не прогреется до рабочей температуры.
2.  Вторая важная функция, о которой многие водители даже не задумываются — режим поддержания оборотов при отсутствии воздействия на педаль газа. Другими словами, обеспечение работы двигателя в режиме холостых оборотов – заслуга РХХ.
3.  Третьим и очень важным предназначеньем изделия является обеспечение создания воздушно-топливной смеси необходимой концентрации, насыщенности. Данная особенность положительно влияет на конечный расход топлива и равномерную работу двигателя.

Как заменить неисправный клапан?

Для этого потребуется извлечь модуль из бака целиком.

1. Сначала сбрасываем давление по приведенной ранее технологии.
2. Снимаем заднее сидение.
3. Люк закрыт звукоизоляционным ковриком, который необходимо подвинуть в сторону.
4. Откручиваем винты и извлекаем указанный люк.
5. Отсоединяем электрические разъемы питания насоса и датчика.
6. Отвинчиваем прижимное кольцо. Вращаем влево. Сорвать его с места можно выколоткой и молотком, совершая легкие постукивания.
7. Вынимаем модуль и поплавок.
8. На старом регуляторе снимаем провод и вытаскиваем пружинный фиксатор. Понадобится отвертка.
9. Устанавливаем новый клапан. Его резиновое кольцо смазываем маслом (моторным).
10. Во время обратной сборки узла следим за состоянием прокладок и при необходимости заменяем их новыми аналогами.
11. Установка модуля должна выполняться с учетом его правильной ориентации в пространстве. Стрелка, нанесенная на крышку, указывает в сторону багажного отсека.

Описание ДС

Как мы уже сказали, основное предназначение датчика привода спидометра заключается в точном определении скорости движения транспортного средства. Благодаря этому устройству модель всегда может знать, с какой скоростью движется его авто. Что касается разновидностей, то ДС могут относиться к контактному либо бесконтактному типу. На сегодняшний день большинство наших соотечественников отдают предпочтение бесконтактным вариантам. Контактные ДС, несмотря на все достоинства, имеют один значимый недостаток — они склонны к загрязнению, что в свою очередь приведет к неточности выводимых показаний.

Конструкция и принцип действия

Конструктивно по схеме эта деталь состоит из:

• привода спидометра;
• корпуса;
• а также самого контроллера с разъемом для подключения к бортовой сети.

Что касается принципа работы, то он основывается на измерении уровня частоты сигналов от контроллера, который находится на корпусе коробки передач либо раздаточной коробке. На выходе девайса во время езды образуются прямоугольные импульсы, минимальное значение которых должно составлять не меньше 1 вольта, а максимальное — не меньше 5 вольт.

По международным стандартам контроллер должен вырабатывать около 6 тысяч таких импульсов на протяжении одного километра пробега. Сами импульсы впоследствии преобразуются в ток, который замеряется магнитоэлектрическим устройством. Следует отметить, что значение тока напрямую зависит от количества подаваемых сигналов за определенную единицу времени. То есть данное значение будет прямо пропорциональным скорости езды транспортного средства.

Помимо этого, благодаря электронной схеме, которая установлена в приборную панель, методом подсчета поступающих сигналов обеспечивается работоспособность шагового электромотора. Последний предназначен для вращения барабанов счетчиков, после чего выводит соответствующую информацию на маленький экран, где демонстрируется общий, а также суточный пробег авто. Если речь идет о суточном пробеге, то это значение при необходимости можно обнулить.

Признаки неисправности

Если ДС по каким-то причинам выходит из строя, это приведет к тому, что блок управления не сможет определить скорость передвижения. Однако, это не единственная проблема, поскольку также могут возникнуть сбои в работоспособности силового агрегата.

Предлагаем более подробно ознакомиться с признаками неисправности, по которым можно определить выход из строя ДС:

• спидометр на приборной панели либо вовсе перестал работать, либо выводит неправильные показания;
• в работе двигателя, в частности, на холостых оборотах проявляются сбои;
• увеличился расход топлива;
• работа мотора ухудшилась, силовой агрегат не может развивать необходимую скорость;
• двигатель может самопроизвольно остановиться во время движения на холостых оборотах, в частности, когда водитель пытается выжать сцепление для переключения передачи;
• если авто оснащено бортовым компьютером, то на приборке может появиться индикатор Check;
• в том случае, если авто оборудовано электрическим усилителем руля, то может выйти из строя и этот узел;
• в некоторых авто, к примеру, Лада Калина выход из строя ДС может также привести к повышенной чувствительности контроллера уровня горючего в бензобаке (автор видео — канал Автоэлектрика ВЧ).

https://youtube.com/watch?v=qiDmZLUuTMI

Что касается причин, то, как правило, они обусловлены повреждением электопроводки авто, так что проверка работоспособности должна начинаться с диагностики состояния контактов и электроцепей. Возможно, проблема заключается в окисленных либо грязных контактах, поэтому их необходимо будет очистить и обработать смазкой, к примеру, Литолом. Обрыв проводки необходимо искать в первую очередь рядом с разъемом подключения, поскольку в этом месте провода сгибаются и обычно перетираются.

Также причина неисправности может заключаться в нарушении целостности изоляции проводки в области установки выпускного коллектора. В условиях повышенных температур изоляция может расплавиться, что приведет к замыканию устройства. Также ДС может передавать неверные показания из-за износившегося тросика спидометра. Со временем на нем образуются трещины и разрывы, что способствует выходу из строя контроллера.
