Схема электрооборудования автомобилей ваз-2105 и ваз-2104

Замена электропроводки ВАЗ 2104

При сбоях в подаче питания на электрооборудование прежде всего следует проверить целостность электрической цепи. Для этого необходимо:

1. Обесточить проверяемый участок, отсоединив минусовую клемму аккумулятора или соответствующий предохранитель.
2. Подключить контакты мультиметра к концам проблемного участка цепи, а один из щупов — к «массе».
3. Если на табло мультиметра отсутствуют какие-либо показания, в цепи есть разрыв.
4. Проводка меняется на новую.

Подбор проводов и замена проводки производится согласно схеме электропитания ВАЗ 2104. При этом используются штатные компоненты или компоненты от другой модели с подходящими характеристиками.

Видео: замена проводки, предохранителей и реле классических моделей ВАЗ

Для замены проводки разбирается передняя часть салона. Провода недостаточной длины наращиваются, а соединения спаиваются и изолируются.

Видео: замена электропроводки в салоне и под капотом

Полностью заменить электропроводку ВАЗ 2104 своими руками практически невозможно. При возникновении такой ситуации лучше обратиться в автосервис.

Электросхема ВАЗ-2105

Электросхема — это связь электронных составляющих, которые соединены друг с другом при помощи электропроводки и которые способны выполнять некоторые комбинации не только простых, но и сложных операций. Например, это может быть более усиленное воздействие сигнала, передача некоторых данных и их обработка. Для разработки любой электросхемы используется макетная плата, при помощи которой электрическая схема ВАЗ 2105 может быть поправлена. Схема электропроводки ВАЗ включает различные пункты, это своего рода инструкция для пользователя.

Схема устройства

Схема электрооборудования автомобиля однопроводная, а электропроводки с отрицательным зарядом прикреплены к «массе», которая непосредственно функционирует в качестве второго провода. Большая часть цепей, состоящая из электропроводов, приводится в действие при помощи кнопки «выкл.» зажигания

Неважно, в каком положении находится ключ в отверстии зажигания, — все равно постоянно функционируют электронные цепи, питающие прикуриватель, оповещающие сигналы, сигнализацию и прочие приборные системы. Предохранители надежно защищают автомобильное оборудование

Монтажный блок — место их установки. Однако электропроводки, обеспечивающие заряд для аккумуляторной батареи, зажигание двигателя, а также его пуск, под защитой предохранителей не находятся. Если у машины сломался прибор предохранителя, нужно уточнить причины его возгорания и постараться их устранить. Ранее лампы в ВАЗ-2105, выполняющие противотуманную функцию, защищались семнадцатым номером предохранителя монтажного блока, но начиная с 1988 г. предохранитель стал находиться рядом с выключателем противотуманного света в корпусе из пластмассы.

Электросхема ВАЗ 2105

«https://www.w3.org/TR/xhtml1/DTD/xhtml1-transitional.dtd»>

Электросхема ВАЗ 2105 ВАЗ 2105 (ВАЗ 2104)

Руководство по ремонту ВАЗ 2105 ремонт и эксплуатация ВАЗ-2104 и 2105

+ Эксплуатация + Общая информация + Двигатель + Трансмиссия + Ходовая часть + Рулевое управление + Тормозная система + Электрооборудование + Кузов — Электросхемы Электросхема ВАЗ 2105 Электросхемы ВАЗ-2104 Электросхема системы впрыска Электросхема комбинации приборов Электросхема контрольных ламп тормозной системы Электросхема очистителей фар Электросхема мотора вентилятора печки Электросхема омывателя лобового стекла Электросхема поворотников Электросхема фар и задних противотуманок Электросхема наружного света Электросхема бесконтактного зажигания Электросхема зажигания Электросхема старера Электросхема генератора 37-3701. Электросхема генератора Г-222 Электросхема монтажного блока

1 – блок-фары, 2 – боковые указатели поворота, 3 – Аккумулятор, 4 – реле включения стартера, 5 – электропневмоклапан экономайзера принудительного холостого хода карбюратора, 6 – стартер, 7 – микропереключатель карбюратора, 8 – генератор 37.3701, 9 – очистители фар, 10 – звуковые сигналы, 11 – свечи зажигания, 12 – подкапотная лампа, 13 – датчик контрольной лампы давления масла, 14 – датчик указателя температуры охлаждающей жидкости, 15 – распределитель зажигания, 16 – датчик уровня тормозной жидкости, 17 – катушка зажигания, 18 – Дворники, 19 – электродвигатель омывателя фар, 20 – электродвигатель омывателя ветрового стекла, 21 – блок управления электропневмоклапаном экономайзера принудительного холостого хода карбюратора, 22 – выключатель зажигания, 23 – реле зажигания, 24 – реле-прерыватель указателей поворота и аварийной сигнализации, 25 – выключатель света заднего хода, 26 – выключатель стоп-сигнала, 27 – Реле дворников, 28 – монтажный блок, 29 – штепсельная розетка для переносной лампы, 30 – лампа освещения вещевого ящика, 31 – прикуриватель, 32 – Электромотор вентилятора печки, 33 – выключатель контрольной лампы стояночного тормоза, 34 – выключатель контрольной лампы воздушной заслонки карбюратора, 35 – Подрулевой переключатель, 36 – выключатель аварийной сигнализации, 37 – выключатель освещения приборов, 38 – выключатель наружного освещения,

39 – выключатели плафонов, расположенные в стойках дверей, 40 – предохранитель цепи противотуманного света, 41 – контрольная лампа давления масла, 42 – выключатель заднего противотуманного света, 43 – контрольная лампа резерва топлива, 44 – комбинация приборов, 45 – контрольная лампа зарядки аккумуляторной батареи, 46 – реле-прерыватель контрольной лампы стояночного тормоза, 47 – плафоны освещения салона, 48 – контрольная лампа стояночного тормоза, 49 – контрольная лампа воздушной заслонки карбюратора, 50 – блок контрольных ламп, 51 – контрольная лампа заднего противотуманного света, 52 – контрольная лампа обогрева заднего стекла, 53 – контрольная лампа уровня тормозной жидкости, 54 – вольтметр, 55 – контрольная лампа габаритного света, 56 – контрольная лампа указателей поворота, 57 – спидометр, 58 – контрольная лампа дальнего света фар, 59 – переключатель вентилятора отопителя, 60 – выключатель обогрева заднего стекла, 61 – дополнительный резистор электродвигателя отопителя, 62 – штепсельный разъем для подключения бара, 63 – задние фонари, 64 – фонари освещения номерного знака, 65 – датчик указателя уровня топлива, 66 – элемент обогрева заднего стекла, А – порядок условной нумерации штекеров в колодках очистителей 9 фар, реле 27 и очистителя 18 ветрового стекла, блока 21 управления электромагнитным клапаном карбюратора, Б – порядок условной нумерации штекеров в колодках монтажного блока и трехрычажного переключателя.

Схема блока предохранителей ВАЗ 2105 комплексная или точечная замена

При отказе отдельных элементов автомобильной электрики от сотрудничества опытный автовладелец однозначно начинает поиски в блоке предохранителей. Скорее всего, перегорел один из них – отвечающий за конкретный блок. Благодаря тому, что схема предохранителей ВАЗ 2105 достаточно проста, найти проблему (если она действительно заключается в перегоревшем плавком элементе) легче лёгкого. Достаточно заглянуть в схему – и найти перегоревший предохранитель «на местности».

В ВАЗ 2105 блок предохранителей (он же – монтажный блок) располагается под капотом, около лобового стекла в левой стороны, если смотреть с водительского места. Впрочем, всё зависит от года выпуска автомобиля (на первых «пятёрках» блок предохранителей располагался внутри салона, на моделях более позднего производства – перебрался под капот). Проверить можно либо «на местности», либо – познакомившись подробнее с руководством пользователя.

Для того, чтобы проверить предохранители на предмет их работоспособности, достаточно снять крышку (кстати, схема всегда наносится и на крышку с внутренней стороны, чтобы быть всегда, так сказать, под рукой). Для того, чтобы снять крышку, достаточно отвёртки.

На автомобилях, год выпуска которых достаточно удалён от нынешнего, следует проверить правильность установки предохранителей – в первую очередь, с точки зрения соответствия допустимой силе тока в контролируемой предохранителем цепи. В отличие от «копейки», в «пятёрке» допустимая сила тока различается для предохранителей – от 7,5 ампер для задних противотуманок и сигнализатора до 20 в цепи элементов обогрева заднего стекла, электродвигателя и звукового сигнала. Более мощные предохранители, которые нередко пытаются устанавливать неопытные водители, только приводят к скорым поломкам, причём стоимость ремонта оказывается куда выше, чем цена даже нескольких десятков предохранителей.

При недостатке знаний в области автомобильной электрики схема блока предохранителей ВАЗ 2105 может показаться слишком сложной, хотя, разумеется, это совершенно не так. В этом случае лучше заменить блок предохранителей целиком (особенно, если вы уверены, что проблема именно в нём). Заменить блок комплексно получается немного дороже, однако разбираться в тонкостях расположения каждого предохранителя не придётся. Во всяком случае, в этот раз.

1 (8А) Задние фонари (свет заднего хода). Электродвигатель отопителя. Контрольная лампа и реле обогрева заднего стекла (обмотка). 2 (8А) Электродвигатели очистителя и омывателя ветрового стекла. Электродвигатели очистителей и омывателя фар. Реле очистителя ветрового стекла. Реле очистителей и омывателя фар (контакты). 3(8А) Резервный. 4(8А) Резервный. 5 (16А) Элемент обогрева заднего стекла и реле включения обогрева (контакты). 6 (8А) Прикуриватель. Штепсельная розетка для переносной лампы. 7 (16А) Звуковые сигналы. 8 (8А) Указатели поворота в режиме аварийной сигнализации. Выключатель и реле-прерыватель указателей поворота и аварийной сигнализации в режиме аварийной сигнализации. 9 (8А) Регулятор напряжения генератора. 10 (8А) Указатели поворота в режиме указания поворота и соответствующая контрольная лампа. Контрольные лампы резерва топлива, давления масла, стояночного тормоза, уровня тормозной жидкости. Контрольная лампа заряда аккумуляторной батареи. Комбинация приборов. Вольтметр. Система управления пневмоклапаном карбюратора. Реле-прерыватель контрольной лампы стояночного тормоза. Задние фонари (лампы стоп-сигнала). Плафоны внутреннего освещения кузова. 11 (8А) Правая фара (дальний свет). Обмотка реле включения очистителей фар (при включенном дальнем свете). 12 (8А) Левая фара (дальний свет). Контрольная лампа включения дальнего света фар. 13 (8А) Левая фара (габаритный свет). Правый задний фонарь (габаритный свет). 14 (8А) Фонари освещения номерного знака. Подкапотная лампа. Контрольная лампа включения габаритного освещения. 15 (8А) Правая фара (габаритный свет). Левый задний фонарь (габаритный свет). Лампа освещения прикуривателя. Лампы освещения приборов. Лампа освещения вещевого ящика. 16 (8А) Правая фара (ближний свет). Обмотка реле включения очистителей фар (при включенном ближнем свете). 17 (8А) Левая фара (ближний свет)

Устройство генератора

Основными конструктивными элементами автомобильного генератора являются:

• ротор;
• статор;
• корпус;
• подшипники;
• шкив;
• щётки;
• регулятор напряжения.

Устройство генератора ВАЗ 2105: а — регулятор напряжения и щёточный узел у генераторов выпуска с 1996 г.; 1 — крышка генератора со стороны контактных колец; 2 — болт крепления выпрямительного блока; 3 — контактные кольца; 4 — шариковый подшипник вала ротора со стороны контактных колец; 5 — конденсатор 2,2 мкФ±20% для подавления радиопомех; 6 — вал ротора; 7 — провод общего вывода дополнительных диодов; 8 — зажим “30” генератора для подключения потребителей; 9 — штекер “61” генератора (общий вывод дополнительных диодов); 10 — провод вывода “Б” регулятора напряжения; 11 — щётка, соединенная с выводом “В” регулятора напряжения; 12 — регулятор напряжения ВАЗ 2105; 13 — щётка, соединенная с выводом “Ш” регулятора напряжения; 14 — шпилька для крепления генератора к натяжному устройству; 15 — крышка генератора со стороны привода; 16 — крыльчатка вентилятора со шкивом привода генератора; 17– полюсный наконечник ротора; 18 — шайбы крепления подшипника; 19 — дистанционное кольцо; 20 — шариковый подшипник вала ротора со стороны привода; 21 — стальная втулка; 22 — обмотка ротора (обмотка возбуждения); 23 — сердечник статора; 24 — обмотка статора; 25 — выпрямительный блок; 26 — стяжной болт генератора; 27 — буферная втулка; 28 — втулка; 29 — поджимная втулка; 30 — отрицательный диод; 31 — изолирующая пластина; 32 — фазный вывод обмотки статора; 33 — положительный диод; 34 — дополнительный диод; 35 — держатель положительных диодов; 36 — изолирующие втулки; 37 — держатель отрицательных диодов; 38 — вывод “В” регулятора напряжения; 39 — щёткодержатель

Чтобы знать, каким образом функционирует генератор, нужно разобраться в назначении каждого элемента более детально.

Ротор

Ротор, он же якорь, предназначен для создания магнитного поля. На валу этой детали расположена обмотка возбуждения и медные контактные кольца, к которым припаиваются выводы катушек. Подшипниковый узел, установленный в корпус генератора и посредством которого вращается якорь, выполнен из двух шарикоподшипников. На оси ротора также закреплена крыльчатка и шкив, через который механизм приводится в действие ремённой передачей.

Ротор генератора предназначен для создания магнитного поля и представляет собой вращающиеся катушки

Статор

Статорные обмотки создают переменный электрический ток и объединяются посредством металлического сердечника, выполненного в виде пластин. Чтобы избежать перегрева и замыкания между витками катушек, провода покрываются несколькими слоями специального лака.

С помощью статорных обмоток создаётся переменный ток, который поступает на блок выпрямителей

Корпус

Корпус генератора состоит из двух частей и выполнен из дюралюминия, что сделано для облегчения конструкции. Чтобы обеспечить лучший отвод тепла, в корпусе предусмотрены отверстия. Посредством крыльчатки тёплый воздух из устройства выгоняется наружу.

Щётки генератора

Работа генераторной установки невозможна без таких элементов, как щётки. С их помощью к контактным кольцам ротора подводится напряжение. Угольки заключаются в специальный пластмассовый щёткодержатель и устанавливаются в соответствующее отверстие генератора.

Регулятор напряжения

Реле-регулятор контролирует напряжение на выходе рассматриваемого узла, не давая ему повышаться более 14,2–14,6 В. В генераторе ВАЗ 2105 применяется регулятор напряжения, совмещённый со щётками и фиксируемый посредством винтов с тыльной стороны корпуса источника электроэнергии.

Регулятор напряжения представляет собой единый элемент со щётками

Диодный мост

Назначение диодного моста довольно простое — преобразовывать (выпрямлять) переменный ток в постоянный. Деталь выполнена в форме подковы, состоит из шести кремниевых диодов и крепится к задней части корпуса. Если хотя бы один из диодов выходит из строя, нормальное функционирование источника электроэнергии становится невозможным.

Диодный мост предназначен для выпрямления переменного тока в постоянный с обмоток статора для бортовой сети

ЭЛЕКТРОПРОВОДКА АВТОМОБИЛЯ ВАЗ-2105

ЭЛЕКТРОПРОВОДКА АВТОМОБИЛЯ ВАЗ-2105

Напряжение питания от аккумулятора к большинству потребителей подаётся через выключатель зажигания. Независимо от положения ключа в выключателе зажигания всегда остаются включены цепи питания звукового сигнала, прикуривателя, стоп-сигнала, плафона освещения салона, выключателя аварийной сигнализации и розетки переносной лампы. Все плюсы подаются по одному проводу, а вторым проводом, соединяющим потребителей с источником питания, является корпус автомобиля. Автомобиль ВАЗ-2105 представляет собой модернизацию автомобиля ВАЗ-21011.

Схема электрооборудования:

1. Блок-фара. 2. Боковые указатели поворота. 3. Аккумуляторная батарея. 4. Реле включения стартера. 5. Пневмоклапан системы холостого хода карбюратора. 6. Датчик верхней мертвой точки поршня в первом цилиндре. 7. Стартер. 8. Микровыключатель карбюратора. 9. Электродвигатели очистителей фар. 10. Генератор. 11. Звуковые сигналы. 12. Свечи зажигания. 13. Подкапотная лампа. 14. Датчик указателя температуры охлаждающей жидкости. 15. Датчик контрольной лампы давления масла. 16. Распределитель зажигания. 17. Электродвигатель омывателя ветрового стекла. 18. Катушка зажигания. 19. Датчик недостаточного уровня тормозной жидкости. 20. Электродвигатель омывателя фар. 21. Блок управления пневмоклапанном. 22. Колодка диагностики. 23. Реле стеклоочистителя. 24. Реле-прерыватель указателей поворота и аварийной сигнализации. 25. Электродвигатель стеклоочистителя. 26. Штепсельная розетка для переносной лампы. 27. Выключатель стоп-сигнала. 28. Электродвигатель отопителя ваз 2105. 29. Дополнительный резистор электродвигателя отопителя. 30. Выключатель контрольной лампы стояночного тормоза. 31. Выключатель света заднего хода. 32. Монтажный блок ваз 2105. 33. Реле включения ближнего света фар. 34. Реле включения дальнего света фар. 35. Перемычка на месте реле включения звуковых сигналов. 36. Реле включения омывателя и очистителей фар. 37. Реле включения обогрева заднего стекла. 38. Лампа освещения вещевого ящика. 39. Прикуриватель. 40. Выключатели плафона, расположенные в стойках дверей. 41. Плафон внутреннего освещения кузова. 42. Выключатель аварийной сигнализации. 43. Переключатель указателей поворота. 44. Переключатель света фар. 45. Выключатель звукового сигнала. 46. Выключатель омывателя и стеклоочистителя ветрового стекла. 47. Блок контрольных ламп. 48. Выключатель зажигания. 49. Выключатель-регулятор освещения приборов. 50. Элемент обогрева заднего стекла. 51. Датчик указателя уровня и резерва топлива. 52 Выключатель обогрева заднего стекла с контрольной лампой включения. 53. Переключатель электродвигателя отопителя. 54. Спидометр. 55. Лампа освещения приборов. 56. Контрольная лампа дальнего света фар. 57. Контрольная лампа указателей поворота. 58. Контрольная лампа наружного освещения. 59. Контрольная лампа стояночного тормоза. 60. Контрольная лампа включения заднего противотуманного света. 61. Контрольная лампа уровня тормозной жидкости. 62. Вольтметр. 63. Комбинация приборов. 64. Контрольная лампа заряда аккумуляторной батареи. 65. Указатель уровня и резерва топлива. 66. Контрольная лампа давления масла. 67. Указатель температуры охлаждающей жидкости. 68. Реле-прерыватель контрольной лампы стояночного тормоза. 69. Выключатель наружного освещения. 70. Выключатель противотуманного света в задних фонарях. 71. Задние фонари. 72. Фонари освещения номерного знака. 73. Реле зажигания ваз 2105.

По всем вопросам о ремонте обращайтесь на ФОРУМ

Схемы других автомобилей

ФОРУМ ПО РЕМОНТУ АВТОЭЛЕКТРОНИКИ

Схемы для авто БИСТАБИЛЬНЫЙ ВЫКЛЮЧАТЕЛЬ

СВЕТОДИОДНЫЙ ДРАЙВЕР НА HV9910

РЕМОНТ ЭЛЕКТРООТВЕРТКИ BOSCH

Диагностика поломки

Как правильно проверить электроцепь авто:

1. Сначала произведите диагностику цепи на участке от генератора до катушки. Удостоверьтесь в том, что контакты на этом участке не имеют окислений, возможно, присутствуют обрывы. Если есть окисления, то контакты нужно просто зачистить. Плохие провода необходимо заменить.
2. Проверьте работоспособность катушки. Вам необходимо узнать, есть ли искра. Достаньте один высоковольтный провода и поднесите его к металлу. При попытке запустить двигатель между контактом кабеля и металлом должна проскакивать искра. Если ее нет, то необходимо более тщательно произвести диагностику основных компонентов системы зажигания.
3. Также произведите диагностику работоспособности свечей зажигания и трамблера. Иногда невозможность запуска двигателя обусловлена образованием нагара на свечках, если это так, то от налета необходимо избавиться. Причин появления нагара может быть множество, подробнее о них, а также вариантах избавления читайте здесь .

Извините, в настоящее время нет доступных опросов.

Коммутация в салоне ВАЗ 2104

По отношению к взятым за основу схемам от ВАЗ 2105 и 2107 электрооборудование салона ВАЗ 2104 и 21043 дополнено:

1. очистителем заднего стекла, который включается клавишей на приборной панели;
2. плафоном освещения задней части кузова.

Очиститель заднего стекла состоит из моторедуктора, рычага и щётки. Моторедуктор, как и электродвигатель омывателя лобового стекла, можно разобрать. Электрическая цепь очистителя и омывателя защищена предохранителем №1, а цепь плафона — предохранителем №11. Электропитание к подсветке, обогревателю и очистителю заднего стекла подводится с помощью жгута проводки.

Электрооборудование задней части ВАЗ 2104: 1 — монтажный блок; 2 — выключатели плафонов, расположенные в стойках передних дверей; 3 — выключатели плафонов, расположенные в стойках задних дверей; 4 — плафоны; 5 — выключатель очистителя и омывателя заднего стекла; 6 — датчик указателя уровня и резерва топлива; 7 — плафон освещения задней части кузова; 8 — элемент обогрева заднего стекла; 9 — электродвигатель омывателя заднего стекла; 10 — задние фонари; 11 — фонари освещения номерного знака; 12 — электродвигатель очистителя заднего стекла

Признаки неисправностей

Различается несколько видов состояния электроцепи «пятерки», когда автовладельцам приходится искать неисправность:

1. Машина не может ехать. В принципе, причин этому может быть множество. Это могут быть и поломки определенных узлов и механизмов, либо же проблемы в работе электроцепи.
2. Машина может ехать, однако электрическое оборудование функционирует некорректно.

Схема подключения приборной панели для «пятерки»

В том случае, если пытаясь завести мотор, этого сделать не выходит, а бензин без проблем поступает в агрегат, вероятнее всего, проблему необходимо искать именно в цепи:

1. Как сказано выше, инжекторные версии более сложные в плане электропроводки и оборудования. Как показывает практика, в большинстве случаев проблема заключается именно в системе управления ДВС. К примеру, если система транспортного средства не может обрабатывать сигналы с регуляторов и, соответственно, передавать сигналы на вспомогательные механизмы, вероятнее всего, проблема именно в цепи.
2. В том случае, если у вас карбюраторная «пятерка», то для начала необходимо произвести диагностику свечей зажигания, а также высоковольтников. Бывает такое, что высоковольтные провода перегибаются или на них окисляются контакты, что приводит к проблемам в эксплуатации авто. Кроме того, целесообразно произвести проверку работоспособности катушки зажигания и трамблера.

По факту на любых версиях ВАЗ 2105, будь то инжектор или карбюратор, одной из основных причин некорректной работы оборудования являются контакты. Они окисляются или подгорают, в результате чего могут возникнуть сложности в работе оборудования, в частности, освещения в салоне или внешней оптики (автор видео — Макс Рублев).

Другой вариант схемы VAZ-2101

Наружное освещение

1 – Фары 2101
2 – подкапотная лампа;
3 – аккумуляторная батарея;
4 – генератор;
5 – выключатель света заднего хода;
6 – блок предохранителей;
7 – контрольная лампа наружного освещения в комбинации приборов;
8 – лампа освещения вещевого ящика;
9 – лампа освещения комбинации приборов;
10 – штепсельная розетка для переносной лампы;
11 – выключатель освещения приборов;
12 – выключатель наружного освещения;
13 – выключатель стоп-сигнала;
14 – выключатель зажигания;
15 – выключатели плафонов, расположенные в стойках передних дверей;
16 – выключатели плафонов, расположенные в стойках задних дверей;
17 – плафоны;
18 – лампа освещения багажника;
19 – задние фонари;
20 – фонарь освещения номерного знака;
21 – фонарь света заднего хода

Включение фар 2101

1 – фары VAZ 2101;
2 – аккумуляторная батарея;
3 – генератор;
4 – блок предохранителей;
5 – переключатель света фар;
6 – выключатель наружного освещения;
7 – выключатель зажигания;
8 – контрольная лампа дальнего света фар в комбинации приборов

Указатели поворота

1 – подфарники VAZ 2101;
2 – боковые указатели поворота;
3 – аккумуляторная батарея;
4 – генератор;
5 – выключатель зажигания;
6 – блок предохранителей;
7 – реле-прерыватель указателей поворота;
8 – контрольная лампа указателей поворота;
9 – переключатель указателей поворота;
10 – задние фонари

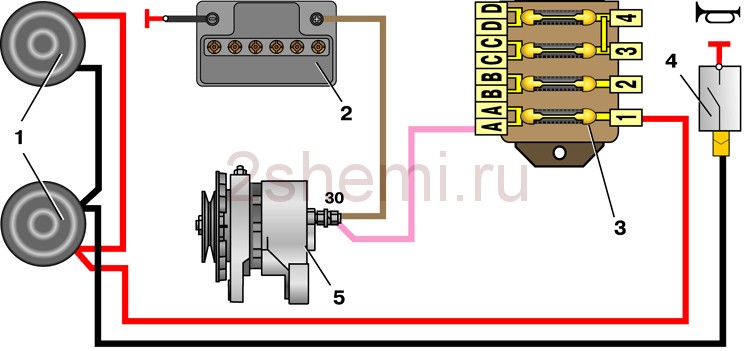

Звуковые сигналы 2101

1 – звуковые сигналы;
2 – аккумуляторная батарея;
3 – блок предохранителей;
4 – выключатель звуковых сигналов;
5 – генератор VAZ 2101.

Схема стеклоочистителя

1 – генератор VAZ 2101;
2 – аккумуляторная батарея;
3 – выключатель зажигания;
4 – переключатель стеклоочистителя;
5 – реле стеклоочистителя;
6 – моторедуктор стеклоочистителя;
7 – термобиметаллический предохранитель;
8 – выключатель стеклоочистителя, расположенный в насосе омывателя стекла;
9 – блок предохранителей.

Вентилятор отопителя Жигули

1 – генератор VAZ 2101;
2 – аккумуляторная батарея;
3 – выключатель зажигания;
4 – блок предохранителей;
5 – переключатель отопителя;
6 – добавочный резистор;
7 – электродвигатель вентилятора отопителя.

Схема блока зажигания

Замок крепится на вал рулевого управления. Часть цепей питания, которые защищены предохранителями, подключены напрямую к аккумулятору, независимо от положения ключа:

• плафон салона;
• звуковой сигнал;
• прикуриватель;
• стоп-сигнал.

Для корректировки напряжения, которое вырабатывает генератор, в цепи предусмотрен реле-регулятор. В его обязанности входит контроль напряжения на выходе из генератора, и при падении показаний реле подает сигнал на контрольную лампу, находящуюся на панели приборов. При малом напряжении зарядки АКБ может разряжаться раньше времени, не успевать дозарядиться, что может вывести ее из строя. При слишком высоком зарядном напряжении электролит в АКБ может закипеть, что тоже ни к чему хорошему не приведет.

Положение ключа	Контакт под напр.	Включаемые цепи
«Стоянка»	«30″-«INT»	Наружное освещение, стеклоочиститель, отопитель
«30/1»	—
«Выключено»	«30», «30/1»	—
«Зажигание»	«30″-«INT»	—
«30/1″-«15»	Наружное освещение, стеклоочиститель, отопитель
«Стартер»	«30″-«50»	Стартер
«30″-«16»

Модификации автомобиля

ВАЗ-2105. Базовая модель 1979 года выпуска с карбюраторным двигателем объемом 1,29 литров и мощностью 63,6 лошадиные силы. Комплектовалась 4-ступенчатой коробкой передач.

ВАЗ-21050. Та же самая модель пятёрки, но с 5-ступенчатой коробкой передач.

ВАЗ-21051. Модификация с карбюраторным двигателем ВАЗ-2101 объемом 1,2 литра и мощностью 58,7 лошадиных сил, коробка передач как и в базовом варианте 4-ступенчатая.

ВАЗ-21053. Модификация с двигателем ВАЗ-2103 объемом 1,45 литров и мощностью 71,4 лошадиных сил. Комплектовалась как 4-х, так и 5-ступенчатой коробкой передач.

ВАЗ-21053-20. Модификация с инжекторным двигателем ВАЗ-2104 с распределенным впрыском, объемом 1,57 литров и мощностью 82 лошадиные силы. Коробка передач 5-ступенчатая.

ВАЗ-21054. Специальная модификация для нужд не менее специальных служб, таких как ГИБДД, МВД и ФСБ. Комплектовалась карбюраторным двигателем ВАЗ-2106, объемом 1,57 литра и мощностью 80 лошадиных сил. Кроме того был установлен дополнительный бензобак и аккумулятор.

ВАЗ-21054-20. Еще одна спецмодификация, но с более мощным двигателем с распределенным впрыском ВАЗ-21067, мощностью 82 лошадиные силы, который соответствует экологическому стандарту Euro-3. Коробка передач 5-ступенчатая.

ВАЗ-21055. Автомобиль для службы в такси, была выпущена небольшая партия с дизельным двигателем ВАЗ-341, объемом 1,52 литра и мощностью 50,3 лошадиных сил.

ВАЗ-21057. Экспортный вариант автомобиля ВАЗ-21053, выпускался с 1992 по 1997 год для стран с левосторонним движением, соответственно руль располагался справа. Двигатель соответствовал экологическому стандарту Euro-1.

ВАЗ-21058. Тот же самый праворукий автомобиль, за основу был взят ВАЗ-21050, выпускался с 1982 по 1984 год.

Lada Nova. Экспортная модификация ВАЗ-2105, выпускался преимущественно для рынков Германии. Двигатель ВАЗ-2105, коробка передач 4-ступенчатая. Выпускался с 1981 по 1997 год.

ВАЗ-21059. Очередная спецмодификация автомобиля, оснащалась роторно-поршневым двигателем Ванкеля ВАЗ-4132, объемом 1654 см3 и мощностью 140 лошадиных сил. Этот автомобиль был выпущен небольшой партией для нужд ГАИ, МВД и КГБ.

ВИС-2345. Полурамный пикап, который производило с 1995 по 2006 год ЗАО «ВАЗИНТЕРСЕРВИС» на основе модификаций ВАЗ-21053 и ВАЗ-21054.

LADA-2105-VFTS. Спортивный автомобиль с форсированным двигателем ВАЗ-2106, с применением карбюраторов WEBER 45 DCOE. Объем двигателя составлял 1,6 литра, а мощность 160 лошадиных сил при 7000 об/мин. Оснащался прямозубыми 4 и 5-ступенчатыми коробками передач, с кулачковыми муфтами включения. В целях снижения веса автомобиля, в 1986 году штатные двери заменили на алюминиевые.

Что входит в электросхему?

Подробная схема с описанием должна быть в наличии у каждого автомобилиста, поскольку она идет в комплекте.

Но так как далеко не у всех она есть, мы предлагаем ознакомиться с основными компонентами электросхемы проводки 2105 и 21053 с карбюратором или инжектором:

1. Аккумуляторная батарея. Как известно, батарея предназначена для питания оборудования, а также обеспечения нормального запуска двигателя. Неисправность АКБ приведет к серьезным проблемам.
2. Генераторный узел. С его помощью осуществляется питание всех составных устройств электрической схемы. Работоспособность этого агрегата важна не менее, чем аккумулятора.
3. Оптическая система. Оптика в «пятерках» включает в себя головное освещение ближнего и дальнего света, ПТФ, задние фонари со стоп-сигналами и габариты.
4. Монтажный блок с предохранителями. Здесь завязаны все основные электроцепи.
5. Контрольный щиток. На приборке располагаются датчики, позволяющие определить основные параметры авто. В частности, речь идет о скорости движения, наличии топлива в бензобаке, температуре мотора и т.д.
6. Система зажигания. Состоит из множества компонентов, но самые основные из них — это распределительный механизм, свечи, а также высоковольтные провода. Последние обеспечивают передачу электрического разряда на свечи, что нужно для возгорания топливовоздушной смеси. Если на высоковольтниках повреждается изоляция, это может стать причиной плохого запуска двигателя, а также его нестабильной работы в целом.

Все электроцепи помечаются отдельными цветами, в случае повреждения электропроводки это позволит автовладельцу обнаружить поврежденный провод и заменить его.
