Как проверить датчик коленвала тестером и мультиметром

Замена

Если в результате диагностики выяснится, что неисправен датчик, то его нужно поменять на новый прибор. На любом СТО эта операция займёт совсем немного времени. Единственный недостаток в том, что порой мастера могут очень дорого оценить свою работу. Самостоятельная замена датчика сэкономит деньги и не вызовет особых затруднений. Об этом может рассказать любой водитель, кто хоть раз менял его своими руками. Место расположения датчика доступно даже начинающему автолюбителю. Специалисты советуют следовать пунктам нижеследующей инструкции.

Снятие старого ДПКВ:

Пошаговая инструкция по замене ДПКВ:

1. Автомобиль выставляют на ровном месте, выключают зажигание и ставят на ручной тормоз.
2. Поднимают капот. Минусовую клемму снимают с аккумулятора.
3. Отвинчивают крепежные болты и отводят в сторону защитный фартук.
4. Отключают фишку кабеля от контактного разъёма датчика.

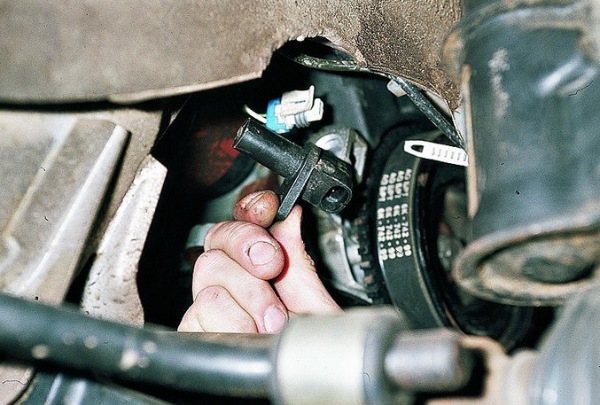

5. Головкой или рожковым ключом отвинчивают крепёж, и вынимают датчик из посадочного места.
6. При установке нового прибора все вышеперечисленные действия повторяют в обратном порядке.

Конструкция и принцип действия датчика коленвала

Чтобы датчик мог передать сигнал через провод микроконтроллеру ЭБУ, используется следующий принцип:

1. два зуба маховика специально пропущены;
2. при вращении целых зубьев маховика возле ДПКВ они искажают магнитное поле, возникающее в катушке прибора;
3. в момент прохождения возле датчика участка венца с отсутствующим зубом помехи исчезают;
4. устройство передает сигнал об этом в ЭБУ, а компьютер определяет точное положение поршней в каждом цилиндре.

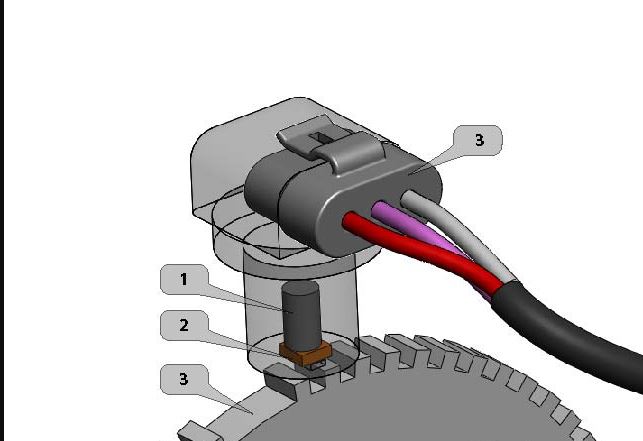

Конструкция ДПКВ

Программное обеспечение ЭБУ позволяет вычислить положение поршней в I и IV цилиндрах при поступлении сигнала и направление вращения вала. Этого достаточно, чтобы правильно сформировать сигналы на датчик подачи топлива и зажигания.

Оптический

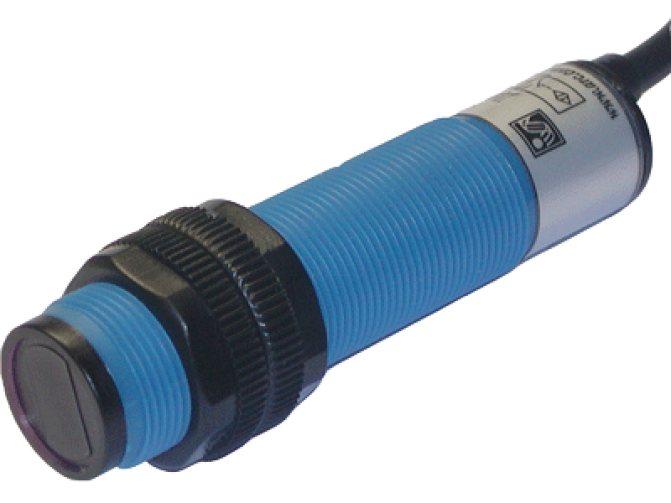

Конструктивно этот датчик выполнен из светодиода и приемника. Сигнал возникает в приемнике при прохождении участка маховика со сточенными зубьями, поскольку в этот момент луч светодиода не перекрывается остальными целыми зубцами.

Оптический ДПКВ

Эти простейшие действия не позволяют задействовать прибор для каких либо дополнительных операций. Если возникла поломка (рассинхронизация зажигания), производится замена ДПКВ вместе с проводом.

Датчик Холла

Работающий по принципу разницы потенциалов в поперечном сечении металлов (эффект Холла) датчик положения коленвала обладает дополнительной функцией распределения зажигания в камеры сгорания цилиндров.

Датчик Холла

Достаточно простой принцип работы датчика основан на возникновении напряжения за счет изменения магнитного поля. Без маховика с двумя сточенными зубьями этот прибор работать не будет.

Индуктивный

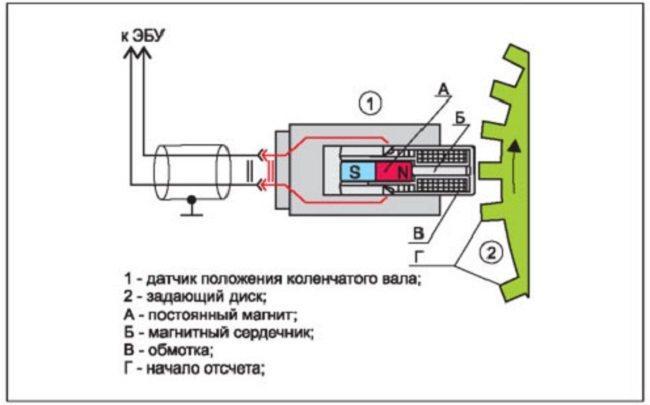

В отличие от предыдущих модификаций, магнитный датчик положения коленвала работает на основе электромагнитной индукции:

• вокруг прибора постоянно генерируется поле;
• напряжение для сигнала микропроцессору возникает только при прохождении участка венца маховика с отсутствующими зубцами.

Контроль положения вала – не единственная опция этого прибора, дополнительно он служит датчиком скорости вала.

Магнитный ДПКВ

Диагностика ДПКВ

Если машина не заводится, возможно, причиной этому является неисправность ДПКВ. Тогда устройство необходимо снять и провести диагностику.

Признаки неисправности

Основными признаками неисправности датчика положения коленчатого вала являются следующие пункты:

1. Периодически возникает детонация двигателя, т. е. самостоятельное воспламенение топлива.
2. Автомобиль просто не заводится.
3. Существенно понижается динамика авто и мощность мотора.
4. При переключении режимов наблюдается самопроизвольное изменение количества оборотов и т. д..

Таким образом, для определения неисправности датчика не нужно быть профессионалом

Достаточно обратить внимание на динамику, качество работы двигателя автомобиля и другие явные признаки

Использование омметра

Итак, вы сняли ДПКВ, внешне определили наличие неисправностей. Но установить скрытые угрозы и внутренние нарушения в работе помогут только специальные приборы. К ним относится и омметр.

Омметр определяет сопротивление тока в цепи. По показателям прибора можно судить об исправности или поломке датчика. Оптимальными показателями сопротивления для таких устройств являются 550 — 750 Ом.

Использование осциллографа

Следующий прибор — осциллограф. Его рекомендуется использовать при работающем моторе, не снимая датчик. Но если такой возможности нет, прибор можно снять с двигателя и провести диагностику в автономном режиме.

С помощью осциллографа можно не только получить конечные значения, но и досконально изучить процесс их формирования и передачи центральному блоку. Так результаты диагностики таким прибором дают наиболее исчерпывающие результаты.

Процесс диагностики осциллографом состоит из нескольких простых шагов:

1. Присоедините измерительный прибор к датчику. Полярность можно не соблюдать.
2. Запустите на ПК программу, с помощью которой можно отследить значения прибора.
3. Проведите несколько раз металлическим предметом перед датчиком.
4. Проследите на экране ПК сигналы. Если на осциллограмме отражено перемещение металлического предмета, датчик исправен. В противном случае нужно проводить комплексную диагностику.

Комплексное обследование

Описанные выше методы дают лишь односторонние сведения о состоянии датчика. Для получения исчерпывающей информации необходимо провести комплексное обследование. В него входит использование следующих приборов:

1. Мультиметр. Он включает в себя функции омметра, вольтметра и амперметра, измеряя сопротивление, напряжение и силу тока соответственно. В расширенных версиях мультиметра могут быть представлены и иные функции.
2. Мегаомметр. Отличается от обычного омметра тем, что сопротивление в цепи измеряется при больших значениях напряжения, которые искусственно создаются прибором.
3. Измеритель индуктивности.

Перед началом комплексного обследования датчик нужно снять с двигателя, тщательно промыть и просушить. После этого можно начать измерение. Оно проводится только при комнатной температуре, чтобы показатели были наиболее точными.

Сначала проводятся измерения мультиметром. Далее измеряется показатель индуктивности цепи. В последнюю очередь используется мегаомметр.

Устройство ДПКВ

Конструкция датчика коленного вала:

• алюминиевый или пластиковый корпус цилиндрической формы с чувствительным элементом, при помощи которого подается сигнал в ЭБУ;
• кабель связи (магнитопровод);
• привод;
• уплотнитель;
• обмотка;
• кронштейн для крепления к мотору.

Таблица: типы датчиков

Название	Описание
Магнитный датчик	Датчик состоит из постоянного магнита и обмотки с сердечником, при этом контроллеру данного типа отдельный источник питания не требуется. Индуктивный электроприбор контролирует не только положение коленчатого вала, но и скорость. Функционирует на напряжении, образующемся при прохождении металлического зуба (метки) через магнитное поле. При этом формируется сигнальный импульс, который поступает в ЭБУ.
Оптический датчик	Оптический датчик состоит из приемника и светодиода. При взаимодействии с диском синхронизации он перекрывает оптический поток, проходящий между приемником и светодиодом. Передатчик фиксирует прерывания светового потока. При проходе светодиода через участок со сточенными зубьями приемник реагирует на импульс и выполняет синхронизацию с ЭБУ.
Датчик Холла	Конструкция датчика включает: интегральную схему Холла; постоянный магнит; маркерный диск; разъем. В датчике коленчатого вала на эффекте Холла происходит движение тока при приближении изменяющегося магнитного поля. Контур силового поля размыкается при прохождении участков со сточенными зубьями и сигнал передается в электронный блок управления двигателем. Действует от отдельного источника питания.

avtoexperts.ru

Работой современного двигателя управляет ЭБУ (электронный блок управления). Его работа основана на показаниях различных датчиков, следующих за основными параметрами двигателя и передающих данные в блок управления. Одним из таких датчиков является ДПКВ. Датчик положения коленчатого вала устанавливается на двигателе для создания электрического импульса при изменении углового положения вала, определяющий цилиндр, момент подачи искры и топлива.

В руках мастера датчик ДПКВ

Если при сбое других датчиков блок управления переводит двигатель в аварийный режим и силовая установка с перебоями, но работает, то при отказе датчика ДПВК работа мотора и его запуск в большинстве случаев становятся невозможными.

Устройство

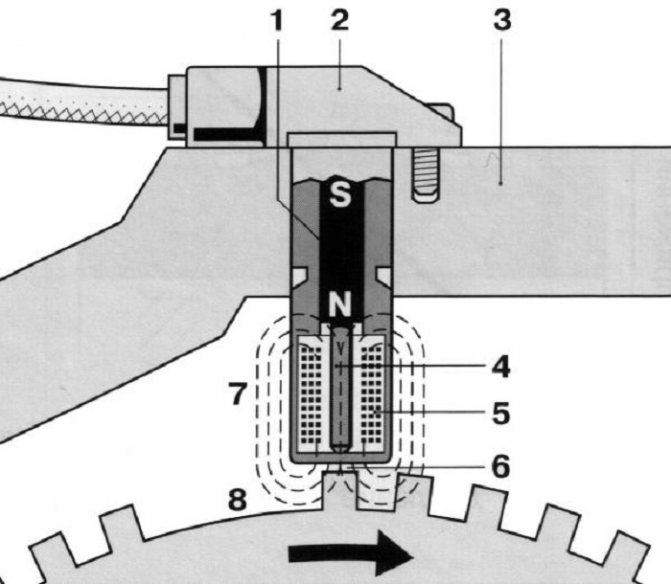

Датчик индуктивного типа представляет собой электромагнитный сердечник, катушку с обмоткой, слой изоляции и пластиковый корпус. Датчик может быть выполнен с отводящими проводами с фишкой на конце, либо иметь разъем для подсоединения питания от цепи.

Новый ДПКВ

Принцип действия

На носке коленчатого вала двигателя установлен зубчатый диск, на котором есть пропуск двух зубьев (они отсутствуют). Датчик ДПВК установлен в непосредственной близости к зубчатому диску с определенным зазором, порядка 0.5-1.5 мм (зазор выставляется с использованием набора шайб необходимого диаметра). При вращении коленчатого вала каждый зубец проходит около датчика, меняя его магнитное поле и формируя таким образом в катушке датчика импульсы.

Благодаря исходящим импульсам и пропуску двух зубьев на диске компьютер определяет начальное положение коленчатого вала. Для него один пропущенный зуб означает стартовую точку, второй нулевую точку.

ЭБУ считывает принятые импульсы с датчика и по недостающим зубьям диска определяется с положением коленчатого вала и дает команду системе зажигания и управлению работой форсунок. Другими словами, благодаря показаниям ДПКВ компьютер в нужный момент нахождения поршня ближе к верхней мертвой точке формирует искру и необходимое количество топлива из распылителя форсунки.

Неисправности датчика и последствия для мотора:

• Нестабильный холостой ход либо его отсутствие;

• Невозможность запуска двигателя;

• Резкая потеря мощности и динамики разгона;

• Самопроизвольно меняются обороты двигателя вверх/вниз;

• Появление детонации.

При этом, перечисленные симптомы могут проявляться не постоянно и к тому же по причине и отказе других систем с загоранием «чек» на щитке приборов.

Так как в задачу ДПКВ определение положения коленчатого вала для одновременного формирования искры и подачи топлива управляющим блоком, то при отказе датчика запуск двигателя становится невозможным.

Проверка

ДПКВ достаточно редко выходит из строя и причиной его отказа часто является повреждение при проведении каких-либо работ в моторном отсеке, либо засорение пространства между зубьями диска и приемной частью датчика.

Также нестабильная работа или его отказ могут быть вызваны плохим контактом в месте соединения, попаданием грязи в колодку, окислением контактов, либо нарушением величины зазора между датчиком и зубьями диска. Часто восстановить нормальную работу помогает простая очистка от грязи контактов, приемного сердечника или восстановление требуемого зазора.

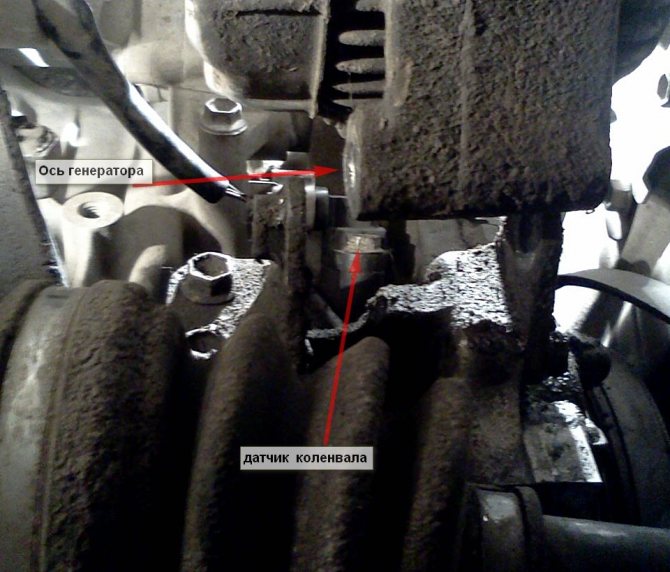

датчик коленвала Suzuki Wagon R

Датчик можно проверить на целостность обмотки и на имеющееся сопротивление. Обрыв обмотки можно определить с помощью мультиметра, а для проверки сопротивления необходимо наличие омметра.

Сопротивление исправного датчика должно находиться в пределах 550-700 Ом.

Проверка датчика

Также можно установить заведомо исправный датчик и если двигатель стал запускаться и все симптомы неисправностей исчезли, то вывод очевиден – замененный датчик неисправен.

Поэтому, рекомендуется иметь в ЗИПе исправный датчик для замены в случае его отказа в пути. Замена не представляет каких-либо сложностей и может быть выполнена самостоятельно любым автовладельцем.

Как проверить ДПКВ самостоятельно – 3 разных способа

Перед тем как приступать к проверке датчика синхронизации приборами, необходимо отметить на двигателе его начальное положение. Сняв электронное устройство, осмотрите его на наличие внешних повреждений. Если датчик загрязнен, необходимо его очистить, в том числе и удалить коррозию с контактов, если таковая имеется, при помощи бензина или спирта. При отсутствии внешних повреждений датчика, можно приступать к его диагностике при помощи приборов.

Как проверить датчик положения коленвала Омметром

Для того, чтобы проверить датчик коленвала Омметром необходимо выполнить следующий порядок действий:

1. Первое, что нужно сделать – осмотреть устройство, пока оно установлено на авто, а точнее – проверить наличие зазора между ним и диском синхронизации. Вполне возможно зазора там нет из-за того, что на датчик или диск налипла грязь, которая и привела к нарушению.
2. Если с зазором все в порядке, до демонтируем устройство с авто.
3. Следующий этап – оценка внешнего состояния. Корпус датчика должен быть целым, без следов повреждения, сердечник – чистым, а контактные выводы – без следов окисления, а провода не иметь повреждений.
4. Если на ДПКВ видны внешние загрязнения, то можно его перед проверкой промыть (для этого использовать только чистый бензин или спирт), а также надфилем зачистить контакты.
5. После очистки, промывки и сушки можно приступать к замерам. Для этого переводим мультиметр в режим омметра и щупами присоединяемся к контактам датчика.
6. При замере исправный ДПКВ должен показать сопротивление в диапазоне 550-570 Ом.

Проверка показателей индуктивности датчика коленвала

Проверка показателей индуктивности датчика положения коленвала более сложный метод. Для этого вам понадобится:

• вольтметр, желательно цифровой;
• мегаомметр;
• измеритель индуктивности;
• сетевой трансформатор.

Для корректности показателей при измерении датчика, рекомендуемая температура воздуха 20-22 0 С. Сопротивление обмотки измеряем омметром и способом, указанным выше.

Для измерения индуктивности обмотки датчика оборотов коленвала, применяется измеритель индуктивности (индуктивная катушка, ёмкость и сопротивление). Индуктивность должна быть в пределах 200-400 мГц.

При помощи мегаомметра проверяется сопротивление изоляции. Этот параметр при напряжении 500В, не должен быть выше 20 МОм.

Если в процессе ремонта датчика произойдёт неосторожное намагничивание диска синхронизации, то размагничивание проводится при помощи сетевого трансформатора. Исходя из результатов, полученных при тестовых измерениях, вы получаете данные о неисправности датчика, или, наоборот, его исправности

При монтаже старого или нового датчика, внимательно устанавливайте его в посадочное место по меткам. Не забывайте о том расстоянии, которое должно быть между диском синхронизации и сердечником (0,5-1,5 мм)

Исходя из результатов, полученных при тестовых измерениях, вы получаете данные о неисправности датчика, или, наоборот, его исправности. При монтаже старого или нового датчика, внимательно устанавливайте его в посадочное место по меткам. Не забывайте о том расстоянии, которое должно быть между диском синхронизации и сердечником (0,5-1,5 мм).

Как проверить датчик положения коленвала при помощи осциллографа

Цифровой осциллограф позволяет эффективно отслеживать и находить неисправности в датчиках системы впрыска. Сейчас мы подробно расскажем о проверке датчика коленвала при помощи осциллограммы:

Датчик положения коленчатого вала (ДПКВ) самый главный в системе впрыска, по нему осуществляется синхронизация работы электронного блока управления двигателем. Сигнал вазовского дпкв представляет собой серию повторяющихся электрических импульсов напряжения, генерируемых датчиком при вращении коленчатого вала.

Задающий диск представляет собой зубчатое колесо 60-2, т.е. 58 равноудаленных зубцов и два отсутствующих для синхронизации. При вращении задающего диска вместе с коленчатым валом впадины изменяют магнитный поток в магнитопроводе датчика, наводя импульсы напряжения переменного тока в его обмотке.
Осциллограмма индуктивного ДПКВ имеет следующий вид:

Здесь стоит обратить внимание на амплитуду сигнала и форму импульсов. Если витки в обмотке датчика будут короткозамкнуты, то амплитуда сигнала будет снижена

Также по осциллограмме легко вычислить биение задающего диска и повреждение зубцов.
На некоторых иномарках в качестве ДПКВ используется датчик Холла, вырабатывающий прямоугольные импульсы.

А вот так синхронно работают датчики положения коленчатого и распределительного валов двигателей Nissan. По нарастающим фронтам сигналов можно определить смещение валов относительно друг друга.

Выполняем проверку

Теперь делаем проверка с помощью мультиметра, без него никак:

1. Измеряем сопротивление коснувшись клемм прибора, так мы убедимся, что обмотка цела. Предварительно нужно почистить контакты.
2. Нормальный датчик должен показать сопротивление в пределах 500-700 Ом, обрыв покажет бесконечность, а если замыкание, тогда сопротивление покажет нам ноль или около ноля.
3. Переводим мультиметр в положение для замеров напряжения с порогом 200 милливольт.
4. Подключаем зажимами «крокодильчик» наш мультиметр к клеммам датчика
5. Берем ключ или другой железный предмет, резким движением прикладываем к сердечнику датчика так же резко отрываем, датчик держим за корпус.
6. У рабочего должно показать скачки стрелки мультиметра.
7. Если датчик не виноват, надо тестировать его колодку и проводку.
8. Неисправный датчик меняется, если исправен, возвращаем на место и ищем другую неисправность с похожими признаками.

ПРИЗНАКИ НЕИСПРАВНОСТИ ДАТЧИКА

Поломку датчика коленвала можно спутать с неполадками других механизмов автомобиля, в том числе, системы впрыска топлива или же блока, управляющего работой двигателя. Поэтому необходимо отличать характерные черты этого случая, ориентируясь на «симптомы» автомобиля. Среди распространенных признаком неполадок датчика коленвала отмечают:

• самопроизвольное изменение динамики оборотов;
• существенное снижение характеристик коленвала;
• отсутствие устойчивости в оборотах на холостом ходу;
• проблемы с запуском двигателя;
• возможна детонация в двигателе при нагрузке.

Это лишь основные нюансы, свидетельствующие о поломке датчика коленвала. Их можно спутать с неполадками генератора или шкива привода ГРМ. Существует множество признаков поломки датчика, но большая часть из них индивидуальна и проявляется лишь в частных случаях.

Однако догадками ничего не добиться, при таких признаках стоит отвезти автомобиль в сервис или самостоятельно проверить состояние датчика коленвала. Хотя он довольно труднодоступен, использование инструкции позволит достаточно быстро добраться до него и проверить его работоспособность. Проверка довольно проста и дает точный результат, который сообщит об исправности устройства.

Методы диагностики ДПКВ

При определении исправности датчика положения коленвала руководствуются принципом – от простого к сложному. Иными словами сначала осмотр, далее проверка характеристик приборами (омметр, осциллограф или компьютер). Отсутствие подвижных частей и простота конструкции элемента делает его достаточно надежной деталью. Поэтому датчик коленвала в редких случаях приходит в негодность сам. Чаще всего он получает механические повреждения при проведении ремонтных работ под капотом автомобиля или в результате попадания посторонних предметов между датчиком и зубчатым колесом.

Прежде чем приступить к выполнению работ по диагностике электронного компонента, нужно отметить его исходное положение на моторе. После демонтажа устройство проверяют на предмет дефектов внешних поверхностей. Если ДПКВ загрязнен, имеет коррозию на контактной группе, то его нужно очистить спиртом. В случае, когда осмотр показал отсутствие дефектов, можно проводить его диагностику с применением специальных приборов. Проверку желательно проводить при помощи мультиметра, который можно переключать в разные режимы.

1. Метод проверки омметром

Данный способ простой и доступный, но не гарантирует выявление поломки. С его помощью замеряют сопротивление катушки. Для этого достаточно одновременно прикоснуться щупами к выводам катушки. Полярность прикосновения в данном случае не принципиальна.

Показатель сопротивления зависит от характеристик катушки и обычно находится в диапазоне 500-700 Ом. Для определения значения сопротивления вашей модели датчика необходимо посмотреть в описании ДПКВ или поискать в интернете.

Мультиметр используется следующим образом:

1.  Выставляем измеряемый параметр (сопротивление) в диапазоне близком к измеряемому показателю, но не ниже.
2.  Прикасаемся щупами к концам датчика и смотрим показания.

Если показатели близки к нормативным, то катушка исправна. Недостатком данного метода является то, что он не всегда указывает на неисправность датчика коленвала. Поэтому желательно провести проверку с помощью других методов.

2. Проверка показателей индуктивности

При возбуждении у всех катушек появляется показатель индуктивности, в том числе и у катушки, находящейся в корпусе датчика коленвала. Метод диагностики сводится к измерению данного показателя.

При проверке индуктивности необходимо наличие мегаомметра, сетевого трансформатора, измерителя индуктивности и вольтметра. Для определения показателя проводят следующие действия:

1.  Мультиметром замерить индуктивность катушки (стандартные значения находятся в районе 200-400 мГн).
2.  Используя мегаомметр, замерить сопротивление изоляционного слоя между концами ДПКВ (данные должны быть выше 0,5 Мом).
3.  Сетевой трансформатор используется для размагничивания катушки датчика (отклонения говорят о необходимости замены детали).

Видео: Проверка ДПКВ , проще не придумаешь. Диагностика инжектора.

3. Диагностика с помощью осциллографа

Наиболее продвинутый и точный метод определения исправности детали — проверка осциллографом. Диагностическую работу проводят при работающей силовой установке.

Использовать осциллограф для проверки исправности можно и на демонтированном датчике коленвала. Для этого необходим электронный осциллограф и специальное программное обеспечение. При этом проверка проводится по алгоритму:

1.  К выводам датчика положения коленвала нужно подсоединить щупы;
2.  Запустить программное обеспечение;
