Каракат с двигателем от ваз своими руками

Самодельный вездеход переломка на ободрышах

Уважаемые посетители сайта «Самоделкин друг» сегодня мы с Вами рассмотрим пошаговый процесс сборки вездехода переломки на ободрышах Александра Мурашова. Видео испытаний и фото сборки прилагается. Данный вездеход имеет две полурамы соединенные между собой поворотным кулаком с переднего моста от УАЗа, приводится в действие от рулевого управления ВАЗ. Полурамы сварены из профтрубы квадратного сечения, задняя часть рамы имеет конусную форму сужающуюся к месту соединения с поворотным кулаком -то необходимо для увеличения угла поворота. Данная компоновка рамы заимствована у трактора Т-150, тоесть принцип работы перелома.

Двигатель установлен от Отечественного автомобиля ОКА 0,7 л 33 л/с Коробка и мосты ВАЗ, колеса ободрыши , колесные диски ВАЗ доработанные под внутренний диаметр колеса, дополнительно сделана защита соска камеры. Карданные валы укорочены и подогнаны.

Дополнительно сделана облегченная кабина и кунг из профтрубы, кунг обтянут банером.

Материалы

1. ДВС ОКА 0.7 33 л/с
2. Мост ВАЗ 2 шт
3. проф-труба
4. КПП ВАЗ
5. колеса ободрыши
6. поворотный кулак УАЗ
7. отделочные материалы: алюминиевый лист, поликарбонат, баннер.

Инструменты

1. сварочный инвертор
2. УШМ (болгарка)
3. дрель
4. набор гаечных ключей
5. измерительный инструмент
6. умелые руки)

Пошаговые фото сборки вездехода своими руками.

Источник

Как изготовить колёса низкого давления своими руками?

Вне зависимости от типа изготовляемой техники для движения по влажным и зыбким грунтам требуются грунтозацепы, обеспечивающие высокое сцепление. Больше всего подойдут колёса низкого давления. Мотоблок на пневмоколёсах оказывает минимум воздействия на почву.

На заднем мосту используются самодельные специальные колёса, которые можно установить на болотоход, мотосани (аэросани), снегоход или мотобуксировщик из мотоблока. Можно приобрести готовые элементы или купить детали по-отдельности (покрышки, камеры, диски).

Схема сбора колеса:

1. Обычные диски и крепёжные пластины свариваются металлическими трубками. Так создаются большие камеры с улучшенной фиксацией;
2. На готовый расширенный диск надевается камера. Её можно приобрести или использовать с грузовых автомобилей;
3. В отверстие диска вводится воздушный клапан;
4. Накачать колесо воздухом;
5. Готовые шины установить на пневмоход из мотоблока.

Увеличивается проходимость обычного колеса дополнительным протектором. Для закрепления камер используются цепи, транспортерная лента, самодельные траки.

Чтобы изготовить вездеходы/каракаты на пневмоходу нужно заранее подготовить необходимые материалы и инструменты. Разобраться с процессом помогут описанные схемы действий и видео-инструкции.

Какие есть варианты

Перед тем, как сделать болотоход своими руками, нужна некоторая информация и подготовка. Пригодятся технические знания, а также нестандартное мышление, но результат позволит по-настоящему покорять непроходимые места.

В пользу саморучного изготовления говорит банальный факт экономии, можно использовать бывшие в употреблении части.

Самый популярный вариант — автомобиль на шинах с низким давлением

От них будет зависеть большая часть результата, важно продумать максимально простую конструкцию, чтобы в дальнейшем не зависеть от сложных деталей при поломке;
Лодка болотоход своими руками изготавливается еще проще, она позволит передвигаться по затопленным местностям, подходит для малой глубины, но не очень любит заросшие пространства;

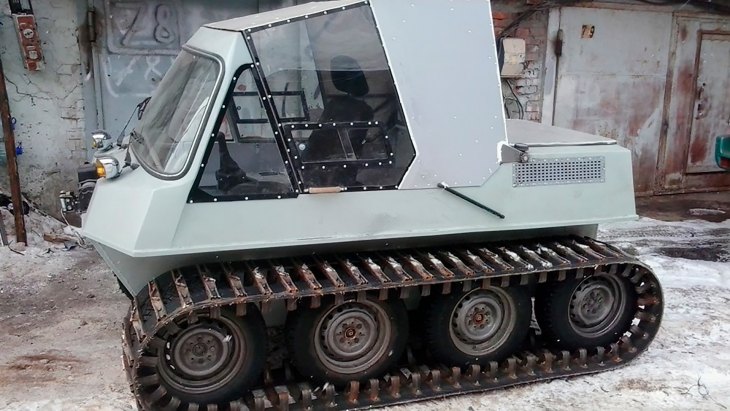

Если же на водоеме большое количество зарослей, лучше всего взяться за болотоход на гусеницах. Своими руками сделать его труднее, но, порой, это необходимость.

Подборка видео

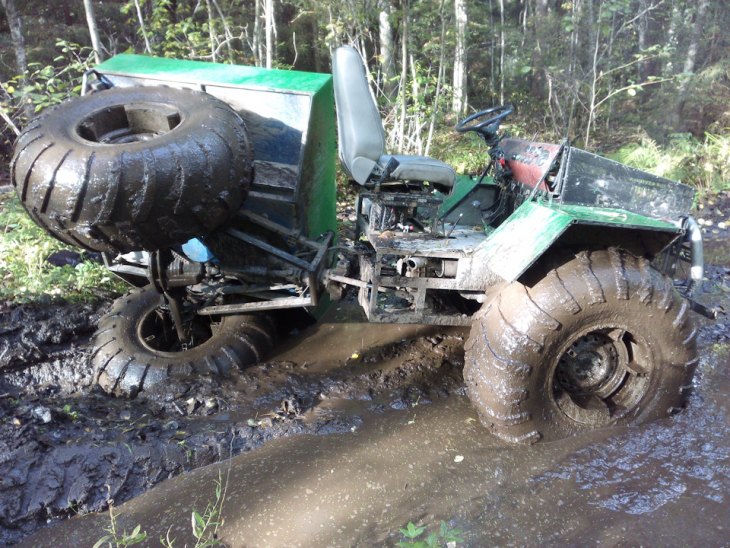

Каракат-вездеход на базе мотоблока Нева:

Легкий вездеход под рабочим названием «Синяк», так-как кузов обшит поликарбонатом. Вообще это первая модель где использовался этот легкий, теплый и более менее прочный материал. Пока нареканий к поликарбонату нет, пластик этот должен выдерживать морозы до 40 градусов и не портится на солнце, главное намного легче любого железа и алюминия и дешевле.

Вездеход получился достаточно легкий для своих размеров, вместимости и больших колес. Ориентировочный вес около 600кг. Размеры: длина-3400 мм, ширина-1960 мм, высота по кабине 2100 мм, по кунгу 2350 мм.

Технические характеристики вездехода

Способ поворота — «перелом» рамы на УАЗовском кулаке Колёсная формула — 4×4, постоянный полный привод Размеры — Д*Ш*В /3400*1960*2350 Снаряжённая масса — 650 кг Грузоподъёмность — суша/вода 300/150 кг Максимальная скорость — суша/вода 25/1 км/ч Двигатель — ИЖ-Планета3, переделан на жидкостное охлаждение Цепной редуктор — шаг цепи 19,05 мм, ПЧ редуктора = 2,13 Ведущие мосты — М-412, ПЧ главной пары = 3,9 Шины — Бел-79 1020*420-18, камерные Диски — самодельные Рама — пространственная, сварная, из профильных труб Кабина — полузакрытая, одноместная Кузов — полузакрытый, обшит поликарбонатом

Вездеход строился как простой и бюджетный вариант. Двигатель планировался от мотоколяски СЗД, но советского наследия остается все меньше и сейчас уже трудно найти старые двигатели и другие элементы так-как люди сдают все в металлолом. Но «планетовский » двигатель все-таки удалось найти и другие нужные детали. Двигатель получился сборный, в основе планета 3, но с замененной правой половиной под 12-ти вольтовый генератор.

Цилиндр заменен на цилиндр с рубашкой жидкостного охлаждения, взят от «пускача». Установлен радиатор от ВАЗ2108, жидкость гоняет по системе Газелевская электропомпа, которая включается от термодатчика на цилиндре. На радиаторе так-же установлен радиатор обдува, который включается автоматически термодатчиком на радиаторе.

Система охлаждения работает в автоматическом режиме, но если нужно можно включить клавишей на приборной панели вторую скорость вентилятора на радиаторе или переключить вращение в обратную сторону чтобы тепло нагнеталось в кузов для обогрева. Так же на приборке работают контрольные лампы зажигания, и нейтрали, работает указатель температуры. Свет включается на руле, можно включать одну или обе фары. Сделан свет так для того чтобы генератор не перегружать и обе фары включать на короткое время.

Покрышки Бел-79, диски самодельные. На 13-ти дюймовый диск от Москвича приварен короткий (11см) профиль 40*20*2мм, а поверх него длинный (32см) профиль 20*20*1,5. Борта сделаны из ИЖевских ободов и расширены полосой так как высота бортов маловата. Кузов, обои части съемные, задний оправдывающийся назад по принципу телеги, иногда бывает очень удобно скинуть все сразу.

Трансмиссия вездехода полноприводная, рама переломка на УАЗовском кулаке. Привод осуществляется так. С двигателя крутящий момент по средствам цепи передается на реверс-редуктор от СЗД. Далее на цепной редуктор через самодельный кардан на цепной редуктор. С редуктора идет привод на звезду установленную на УАЗовском кулаке.

Внутри кулака ШРУС от Москвича-2141, который вращается в двух подшипниках. В кулаке просверлены отверстия и вкручены маслёнки. Если иногда мазать, то узел долго должен проходить. А с кулака привод раздается на передний и задний мосты. Мосты от Москвича-412, редуктор в них на 35 зубов. карданы: передний укороченный Москвичевский, а задний стандартный УАЗ. Рулевая рейка от Москвича-2141, педали от него-же, только немного доработанные и расставлены по шире.

Подвеска вид снизу, задний привод с кулака УАЗ

Трансмиссия. Цепной редуктор. Ведущая звёздочка — 15 зубов, ведомая 32 зуба, шаг цепи 19,05 мм. Натягивается цепь перемещением пластины (плиты) ведущего вала. Реверс-редуктор с ведущим валом цепного редуктора соединяется посредством сдвоенного кардана, сделанного из двух крестовин от мотоцикла Днепр.

Несколько фото из жизни вездехода

Вездеход где только не-был, плавал в речках, ходил по весенней распутице, ездил по полям, по болотам. Получилась хорошая и надежная неприхотливая техника для поездок по грибы и ягоды и на рыбалку. Тихоходный, тяги двигателя на таких скоростях хватает с запасом, доже один раз приходилось Волгу на тросу тянуть.

Инверторы ИБП CyberPower системы бесперебойного и автономного электро-питания (котлы, сигнализация, видео-наблюдение и др.)

Самодельный каракат из мотоблока своими руками

Классический вариант самоделки, когда из мотоблока изготавливается каракат, может передвигаться без проблем со скоростью ниже 70 километров в час, что является отличным показателем для ряда дорог с плохим покрытием. А если они отсутствуют, подобное средство передвижения будет просто необходимо.

Схема трехколесной переломки

Агрегат способен выдерживать значительные нагрузки, чему способствует довольно крепкая и надежная подвеска, сваренная из подготовленных стальных труб. Конструкция соединяется шарнирами, что гарантирует ей легкость передвижения и выполнение даже самых необычных маневров. Правда, управление данным агрегатом требует определенного мастерства, ведь исполнение не предусматривает наличия червячной передачи. Ниже представлен типичный чертеж самодельного караката.

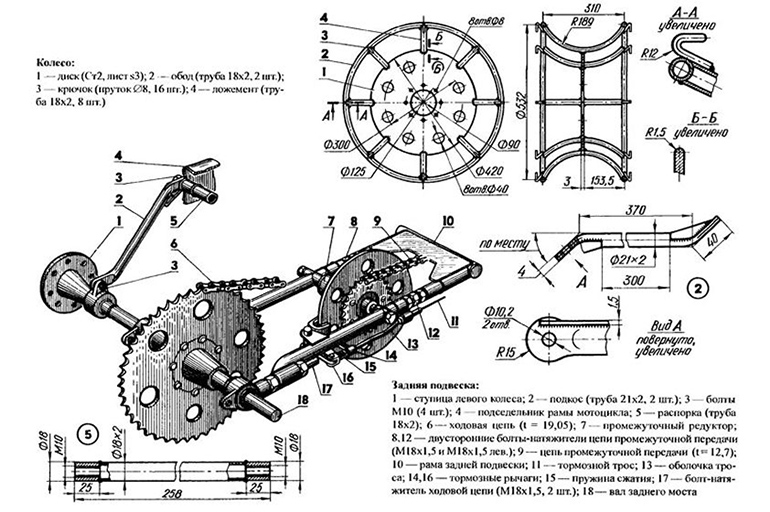

Технические характеристики

Обзор технических характеристик снегоболотохода ЗИС-5

Двигатель Lifan190FD	Бензиновый четырехтактный
Объем ДВС	см3	420
Мощность	л.с.	15
Количество цилиндров	1
Система охлаждения мотора	Воздушная
Коробка передач	4МКП
Тормозная система	Гидравлическая, барабанная
Объем бензобака	л	6
Диаметр цилиндра	мм	90
Ход поршня	мм	66
Наибольшая выходная мощность ДВС	кВт	10,5 при 3600 об/мин.
Номинальная мощность ДВС	кВт	8,5 при 2500 об/мин.
Крутящий момент	Hм	25 при 2500 об/мин.
Количество масла в ДВС	л	1,1
Габариты двигателя	мм	403х449х525
Катушка освещения	Ампер	18
Вес силового агрегата	кг	36

Как сделать самодельный колесный вездеход

Пример чертежа вездехода на шинах низкого давления

Есть смысл оснастить базовый агрегат понижающим редуктором. Причина в том, что лучшие показатели по крутящему моменту бензиновые и дизельные двигатели имеют при частоте вращения коленчатого вала примерно в 75-85% от максимальной.

Рама вездехода

Пример чертежа рамы-переломки

Между передним и задним мостами создается рама. В основу лучше использовать профильные трубы прямоугольного или квадратного сечения. Они обеспечивают большую жесткость, чем катаные уголки, швеллеры и двутавры той же массы.

Стыковка элементов рамы колесного вездехода может быть жесткой, тогда он будет сформирован в однообъемном формате. При использовании тяжелых мотоблоков «Нева» или МТЗ такой вариант станет предпочтительным.

Как вариант, изготавливают ломающуюся раму (переломка), вариант используется для местностей со сложным профилем. Здесь сочленение выполняется через шкворень. Передний и задний мосты имеют независимую друг от друга подвеску. Такие вездеходы мастера создают на базе мотоблоков «Нева» и «Угра».

Задний мост и подвеска самодельного вездехода

Некоторые самодельщики для упрощения конструкции используют готовый задний мост от легкового автомобиля. Например, от автомобиля «Москвич-412»: его небольшая масса позволяет выполнить монтаж на легком вездеходе. Подвеска выполняется на амортизаторах для плавного хода и пониженной вибрации.

Другие мастера делают независимую подвеску на каждое заднее колесо. Такой подход реализован на мотороллере «Муравей». При движении ощущается небольшое раскачивание, в то же время колеса испытывают меньшее сопротивление на неровностях, заметно снижается расход топлива.

Соединяют задний мост с рамой длинными закаленными болтами. Для эластичного сочленения применяют резиновые вставки, например, сайлентблоки. Это улучшает эксплуатационные характеристики вездехода на базе мотоблока.

Колеса (камеры низкого давления)

Чтобы двигаться по влажному и зыбкому грунту можно применить грунтозацепы. Они обеспечивают высокое сцепление. Еще лучше ведут себя камеры низкого давления большого диаметра. Пневматики имеют минимальное давление на грунт, а наличие воздуха, заключенного в камерах вездехода, позволят создать плавающий вездеход.

Для установки на заднем мосту используют самодельные или специальные колеса для вездеходов, болотоходов и снегоходов. Приобретают их в сборе или отдельными элементами: покрышка, камера, диск. Собирается колесо просто.

1. Самодельные диски под пневматики изготовляются путем сваривания обычных дисков и крепежных пластин с помощью металлических трубок. Такое расширение необходимо для того, чтобы подогнать небольшой диаметр автомобильного диска под большие камеры и лучшей их фиксации.
2. На специально расширенный диск надевается большая камера – либо фирменная, либо от других агрегатов (ГАЗ 53, Урал, Камаз или другой грузовик, авиационная камера и т.п.).
3. В отверстие диска выводится воздушный клапан.
4. Колесо накачивается воздухом.
5. Получившиеся шины устанавливаются на вездеход самоделку.

Увеличить проходимость обычного колес на камерах низкого давления можно, создав дополнительный протектор. Например, дополнительно закрепить камеры цепями, транспортерной лентой, самодельными траками или другим способом.

Другой вариант – вырезать из покрышки накладной грунтозацеп. Глубина зацепа конструкции достигает более 20-25 мм. Сопротивление перекатыванию увеличивается, в то же время резко снижается коэффициент буксования.

Сборка самодельного вездехода из мотоблока

Когда все инструменты, запчасти и комплектующие будут подготовлены, можно приступать к сборке. Это примерный план, как собрать самодельный вездеход, все зависит от выбранной конструкции.

1. На сваренную или готовую раму устанавливается мотоблок.
2. Монтируется задний мост и, если нужно, передний.
3. На раме размещается сидение.
4. Если предусмотрено чертежом и схемой, выполняется монтаж рулевого управления.
5. К раме крепится защита, ее изготавливают из пластика или металлического листа.
6. Будущий водитель должен опробовать удобство посадки, при необходимости предусматривают вспомогательные приспособления для регулировки посадки.
7. Проверяется работоспособность тормозов.
8. Устанавливаются электрические цепи и осветительные приборы.

После завершения стендовых испытаний приступают к полевым. Нужно знать, как ведет себя машина в сложных условиях.

Вездеход из мотоблока – подготовка и изготовление

Непосредственно перед тем, как сделать мотовездеход, потребуется определиться с типом самодельного транспортного средства. Для этого нужно учесть условия эксплуатации вездехода, грузоподъемность, и, конечно же, не забывать об опыте работы.

Если у вас нет опыта в изготовлении гусеничного механизма, то стоит попробовать сделать болотоход с пневматическими колесами.

Выбираем двигатель для вездехода

Пневмоходы, как правило, работают на моторах с системой принудительного охлаждения. Это следует учесть, и выбирать для самодельного вездехода мотор, оборудованный воздушным или водяным охлаждением. Не нужно забывать, что выбранный двигатель обязательно должен иметь определенный запас мощности. В противном случае, пневмоход из мотоблока не получиться эксплуатировать в тяжелых условиях. Как правило, оптимальным вариантом станет применение мотора, мощностью около 15–20 л. с., а для легкого вездехода, или караката, подойдет мотор, мощностью до 15 «лошадок».

Второй важный фактор – это тип мотора. Довольно сложно дать конкретные рекомендации по поводу того, какой двигатель лучше – дизель или бензиновый, так как каждый из них обладает своими достоинствами и недостатками. Тем не менее, вездеход на пневмоходу все же лучше оснащать дизельным двигателем – он менее требовательный к качеству горючего и не нуждается в особом уходе.

Колеса низкого давления своими руками

Для изготовления легкого вездехода – караката, потребуется сделать крупные мощные колеса, которые сделают каракат из мотоблока максимально проходимым. Изготовить такие колеса можно несколькими способами:

• первый метод заключается в использовании 2 дисков, изготовленных из листового металла. При создании колес их нужно закрепить на втулку, после чего установить камеру. В конце камера фиксируется кусками транспортерной ленты;
• второй метод более сложный в исполнении. Он подразумевает монтаж и фиксацию одного диска на втулке с последним креплением к нему перемычки. После этого по бокам к колесу потребуется приварить стальные кольца;
• третий метод чем-то напоминает предыдущий. Разница только в том, что в качестве центрального диска используется спица из листового металла или трубы;
• четвертый способ подразумевает крепление к телу втулки двух дисков, взятых от колес мопеда.

Каждое такое колесо способно выдержать достаточно большие нагрузки, независимо от погодных условий конкретного региона.

Поэтапная сборка вездехода

На изготовлении колес и выборе двигателя подготовка к изготовлению вездехода не заканчивается

Крайне важно заранее изучить чертежи, которые подскажут, как и в каком порядке монтировать элементы агрегата

Чтобы сделать мини-вездеход своими руками, потребуется действовать в таком порядке:

1. В первую очередь нужно выбрать основу каркаса для вездехода. Для этого подойдет рама от старых советских мотоциклов УРАЛ и ИЖ. При чем, мини-вездеходы на колесах с рамой от ИЖа являются самыми маневренными. Если для задуманного вами вездехода не подходит ни один из перечисленных вариантов, то каркас можно сварить самостоятельно, используя для этого швеллеры, трубы и уголки с разным диаметром;
2. На втором этапе потребуется сделать подвеску и задний мост вездехода. Мотоблок на камерах должен обладать независимой подвеской – она более сложная в изготовлении, однако агрегат с таким механизмом получиться более маневренным и удобным при езде. Чтобы сделать независимую подвеску, соедините лонжероны между собой подкосом, рулевой втулкой и отдельной стойкой;
3. Следующий шаг подразумевает монтаж на вездеход изготовленных ранее колес. Это делается посредством стальных ступиц. На каждой из них должны быть установлены прочные ленты, которые будут оплетать колеса в поперек;
4. На последнем этапе потребуется установить мотор и другие, необходимые для работы вездехода системы, и надежно закрепить их на раме. Как колесный, так и гусеничный вездеход, должен быть оборудован сцеплением, тормозной и выхлопной системой;
5. В конце сборки обязательно проверьте самодельный вездеход. Если вы не обнаружили никаких дефектов, то можете приступать к ежедневной эксплуатации агрегата.

Сделанный мотоблок на пневмоколесах станет незаменимым помощником в тех случаях, когда его владельцу нужно быстро преодолеть болотистые участки и русла рек. Отличная плавучесть колес делает вездеход подходящим средством передвижения по различным водным преградам. При этом на суше вездеход на базе мотоблока сможет развивать скорость до 70 км/ч.

Самый дешевый вездеход.

Недавно я приводил описание вездехода трицикла «Бархан», и думал, что его цена в 250 тысяч рублей это минимум для вездеходной техники. Но оказалось, что есть вездеходы значительно дешевле!

Вот он вологодский снегоболотоход-амфибия под названием ЗИС-5

Конечно, завод имени Сталина никакого отношения к этому вездеходу не имеет. Просто его создатели исходили из того, что он такой же неприхотливый как и легендарный трехтонник времен Великой Отечественной Войны.

А стоимость вездехода, на начало 2019 года составила всего 130тыс. рублей.

Как же удалось достичь такой минимальной цены для четырехколесного вездехода, со всеми ведущими мостами? Давайте разберем его «по косточкам » и всё станет ясно.

Конструкция представляет из себя классическую «переломку», как их еще называют «каракат».

Рама сварная, из квадратного профиля, состоит из двух частей, которые между собой связаны шарнирным механизмом сделанным из УАЗовского поворотного кулака.

Двигатель, уже проверенный временем, простой и понятный, одноцилиндровый Lifan190FD мощностью в 15 л.с. с электростартером и катушкой освещения.

В минимальной комплектации вездехода двигатель заводится вручную, но можно установить АКБ и пользоваться электростартером.

Колеса — классические «ободрыши». Делаются из вышедшей из эксплуатации резины от тяжелой техники.Вес шины получается около 20 кг (от первоначальных 80) Эксплуатируются вместе с камерой.

Колесные диски собственного изготовления. Внутри диска есть специальный уголок, предотвращающий «проворачивание» шины на диске.

Коробка перемены передач взята от классических моделей ВАЗ

Привод от мотора на КПП осуществляется ременной передачей.

Вместо обычного сцепления применена схема ослабляющая натяжение приводного ремня.

При помощи цепной передачи (от мотоцикла ИЖ) крутящий момент передается на ведущие мосты.Цепь очень быстро растягивается, поэтому крепление КПП сделано таким образом, чтобы коробку можно было двигать, и тем самым натягивать цепь.

Мосты от классических моделей ВАЗ

Тормоза гидравлические, но только на передние колеса.Рулевое управление реализовано при помощи рулевой рейки от ВАЗ-2108

За счет объема колес вездеход может плавать.

Задняя часть вездехода представляет собой весьма внушительных размеров кузов. В нём, при желании, могут разместиться 4 человека или какой-то груз. Грузоподъемность ЗИС-5 заявлена в 500 кг.

А теперь самое интересное — как же удалось сделать вездеход таким дешевым?Все из-за того, что большинство запчастей используются уже по второму разу (б/у-шные). Колеса, мосты, КПП, рулевое управление, карданные валы все это восстановленное, практически взятое из металлолома.

Но при всём при этом, производитель дает на свой вездеход гарантию в один год !

Немаловажным в ценообразовании явилось и то, что производство удалось поставить на поток: в месяц получается производить (и продавать) до 200 таких «везделазов».

Технические характеристики вездехода ЗИС-5 : Двигатель Lifan190FD КПП 4-х ступенчатая от а/м ВАЗ Мосты от а/м ВАЗ Габариты: длина 3200 мм, ширина 1870 мм, высота 1450 мм Клиренс 450 мм Колея 1650 мм Масса 470 кг Грузоподъемность (включая водителя) 500 кгМакс. допустимая скорость не более 25 км/чМакс. скорость по воде 5 км/ч

Судя по объемам продаж, спрос на такую продукцию есть. Оно и понятно: для того чтобы съездить из деревни за грибами, за ягодами или на охоту/рыбалку его вполне достаточно, а денег на покупку вездеходов за огромные миллионы у населения попросту нет.

Более полный обзор вездехода ЗИС-5 есть на УАЗбуке

Источник

Самодельный вездеход на шинах низкого давления (41 фото+видео испытаний)

Вездеход самоделка на шинах низкого давления с полным приводом и рамой переломного типа.

Представляем Вашему вниманию самодельный колёсный вездеход переломку. Этот вездеход способен не только ездить по бездорожью, но и отлично преодолевать водные преграды. Плавучесть обеспечивается за счет пневматических колёс и герметичного кузова. Техника способна помимо водителя перевозить пол тонны груза.

Материалы для постройки вездехода:

• ДВС — Tiger-390Е мощностью 13 л.с.
• КПП 5 ступ. от автомобиля Golf-2.
• Сцепление и ШРУСы так же от Golf.
• Мосты от ВАЗ классика.
• Профильные трубы.
• Листовой металл.

Рассмотрим более подробно этапы постройки и главные узлы вездехода.

Рама вездехода сваривалась из профильной трубы. На раму установлен двигатель Tiger-390Е четырехтактный одноцилиндровый.

Доработки переднего моста вездехода.

А вот запчасти использованные для блокировки дифференциала:

На двигатель автор поставил карбюратор К65С. После чего обороты двигателя возросли до 5 тысяч. Карбюратор довольно просто регулируется, и работает отлично.

Затем автор приступил к изготовлению колес ободрышей. Б/у колеса от грузовой техники были ободраны, при этом посадочное не тронуто и проволока не доставалась. Как видно протектор нарезается елкой с ребордой.

Резина подрезается до следующего клыка, чтобы иметь возможность зацепиться дальше. Подрез в месте, где внутренний корд.

Изготовлены диски.

Ниже представлена схема по которой делались диски с основными размерами:

Для изготовления дисков была использована бочка 50 см толщиной в 1.5 мм, конца 45 градусов толщиной 2 мм, а за основу взят диск от классического ваза 13 дюймов. Крепится диск на стандартные 6 гаек м6. Так же имеются два запорных кольца.Вес диска в сборе составляет 22 килограмма.

Камера весит 15 кг, ободранная покрышка от ви-3 однопучковая с четырьмя слоями, ширина грунтозацепов примерно 3 сантиметра, весит 36 кг. Колесо в сборе весит около 73 кг.

Запорное кольцо.

Самодельный вулканизатор.

Сделан глушитель. Длинна глушителя составляет 400 мм, диаметр 11 сантиметров, для придания жесткости последнюю банку автор сделал эллипсом. первая же и вторая банка сделаны толстостенными.

Крепление оси к раме.

Рулевое.

Задняя полурама.

Установлен генератор 14В 65А.

Самодельный вездеход удачно прошёл испытания не только на суше, но и на воде. Двигатель справляется и мощности хватает. На воде вездеход себя чувствует отлично. На первой и второй передачах легко проходятся любые препятствия. Максимальная скорость вездехода на пятой передаче по ровной поверхности равна 35 км/ч.

Видео автора самоделки: испытания вездехода на суше и воде.

Автор самоделки: Владимир. Беларусь.

Популярные самоделки из этой рубрики

Понравилась самоделка, поделитесь в соц. сетях

avto-samodelkin.ru

Этапы создания самодельного караката

Желая в домашних условиях сконструировать вологодский болотоход каракат или другие его модели, следует прежде всего заблаговременно приобрести необходимые инструменты, а также обзавестись подходящими комплектующими.

Полный перечень необходимых комплектующих и инструментов может варьироваться и напрямую зависит от выбранной модели транспортного средства, которую планируется изготовить. Разбирая процесс сборки подобного изделия, необходимо выделить сразу несколько важных этапов:

1. Подбор рамы самодельных тракторов или мототехники, которая станет основой будущего приспособления.
2. Планирование и сборка заднего моста, а также подвески транспортного средства.
3. Выбор и монтаж подходящих колес.
4. Установка силового агрегата.

Поскольку подобного рода элементы представляются ключевыми в конструкции болотохода, особенности их подбора и монтажа целесообразно рассмотреть подробнее.

Рама

Основным элементом конструкции является рама, на которую в дальнейшем будут устанавливаться другие комплектующие и узлы. Её выбор напрямую влияет на внешний вид будущего караката, а также его эксплуатационные характеристики. Опытные мастера рекомендуют использовать рамы старых мотоциклов отечественного производства, например, ИЖ или Урал, поскольку из мотоцикла сделать каракат значительно проще, чем из авто.

Запчасти от них отличаются низкой стоимостью, высокой прочностью и оптимальными для использования в качестве основы для болотохода характеристиками. Ведь подобные трехколесные модели могут похвастаться высокой маневренностью и проходимостью, что делает их универсальными. В процессе изготовления, целесообразно использовать чертеж рамы ввиду сложности узла.

Рама болотохода

Подвеска

В процессе конструирования ходовой части настоятельно рекомендуется отдать предпочтение независимому типу подвески. Это обусловлено не только простотой её изготовления, но и отличными характеристиками.

Колеса

Выбору колес для будущего болотохода необходимо уделить особое внимание, поскольку от этого зависит его проходимость, а также удобство в управлении. Для подобного использования прекрасно подойдут крупные колеса от грузовиков высокой мощности. Повсеместно используются камеры с низким давлением, что позволяет вездеходу преодолевать даже крупные препятствия

При желании можно сделать диски на каракат, что позволит значительно улучшить внешний вид конструкции. Следует помнить, что для пневмохода требуется использовать исключительно камеры шин грузовых авто, а не сами колеса

Повсеместно используются камеры с низким давлением, что позволяет вездеходу преодолевать даже крупные препятствия. При желании можно сделать диски на каракат, что позволит значительно улучшить внешний вид конструкции. Следует помнить, что для пневмохода требуется использовать исключительно камеры шин грузовых авто, а не сами колеса.

Двигатель

После того как монтаж колес был полностью завершен, следует приступать к установке двигателя, а также сопутствующих механизмов, необходимых для корректного передвижения транспортного средства. Как было сказано ранее, имеет смысл отдавать предпочтение мощным агрегатам, оснащенным жидкостным и воздушным охлаждением. Хорошим вариантом может стать изделие с двигателем Лифан.

Кроме того, самодельная конструкция может использовать не только бензиновые двигатели, но и дизельные аналоги, что позволит существенно повысить проходимость, а также сделать транспортное средство более экономичным. Однако, у подобного варианта мотора есть и ряд недостатков, о которых следует помнить.

Прежде всего, это нестабильная работа и запуск в условиях низких температур, что особенно важно для каракатов, поскольку они часто используются в зимний период. Скоростные показатели дизельных агрегатов существенно уступают бензиновым аналогам

Тормоза

Поскольку при условии правильного подбора комплектующих и их установки каракат может развивать внушительную скорость в условиях более-менее ровной дороги, необходимо снабдить конструкцию тормозами, способными быстро остановить транспортное средство.

Двигатель на каракате

Это крайне важно, так как в условиях бездорожья нередко требуется преодолевать крупные препятствия, спуск с которых может существенно увеличить скорость движения. Для использования в конструкции в большинстве случаев рекомендуется выбирать тормозные механизмы барабанного типа, что обусловлено их высокой эффективностью

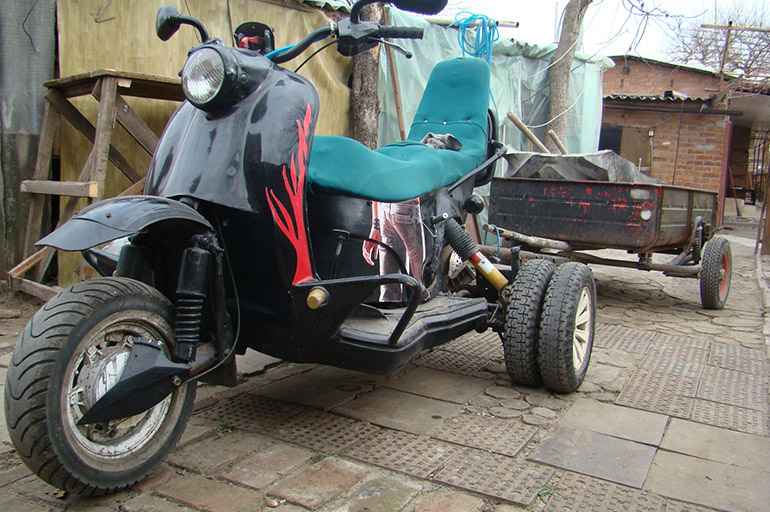

Переделка мотороллера «Муравей» в каракат

Данное транспортное средство представляет собой почти готовый вездеход. Требуется только незначительная доработка. Недостаток конструкции — маломощный двигатель (11 л.с.). Рекомендуется заменить его на 2-цилиндровый, например лифановский.

Какие детали и инструменты нужны

1. Мост от заднеприводного автомобиля, например ВАЗ или АЗЛК.
2. Понижающий редуктор.
3. Полуоси с шарнирами равных угловых скоростей от легковой машины «Ока».
4. Профилированная труба.

Инструменты и приспособления:

• сварочный аппарат;
• болгарка или ножовка;
• сверлильный станок или дрель;
• рулетка;
• гаечные ключи;
• отвертки;
• молоток;
• мел (для разметки).

Для окрашивания металлоконструкций необходимы кисти.

Пошаговая инструкция

Каракат изготавливают следующим образом:

1. Из профилированной трубы сваривают раму с площадкой для крепления мотора.
2. Прикручивают к ней болтами задний мост автомобиля. Его корпус приваривать нельзя: такое соединение не выдержит знакопеременных нагрузок.
3. Спереди к остову привинчивают щиток для прикрытия ног водителя.
4. Из профилированной трубы сваривают опорную конструкцию для крепления колес. Ее фиксируют на рулевой колонке мотороллера.
5. К опоре крепят подвижные рычаги с пружинными амортизаторами, к ним — ступицы для катков. Такое исполнение позволит последним перемещаться в вертикальном направлении.
6. Очищают изделие от окалины и ржавчины, грунтуют.
7. Окрашивают ударостойкой эмалью. В отличие от простой краски, она не осыпется при перевозке грузов по бездорожью.
8. К площадке на раме прикручивают мотор, предварительно подложив резиновую прокладку. Ее функция состоит в гашении вибраций. Династартер на двигателе оставляют.
9. На звездочки редуктора и заднего моста набрасывают цепи. Чтобы они не соскакивали при разгоне, следует установить натяжители.
10. В верхней части рамы крепят аккумулятор. Здесь на него не будут попадать брызги.
11. К заднему мосту прикрепляют ступицы. Имеющиеся в них тормозные механизмы тросиком соединяют с рычагом на руле.
12. К ступицам прикручивают диски. Рекомендуется использовать изделия диаметром 15 дюймов. С целью увеличения размера к ним приваривают ободья.
13. На катки надевают шины низкого давления.

Источник

Плюсы и минусы

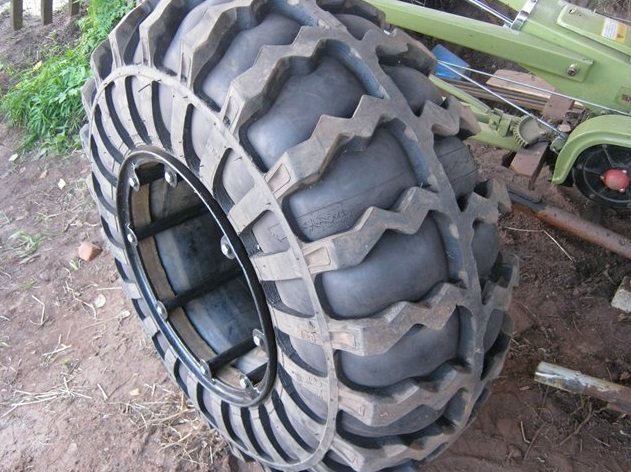

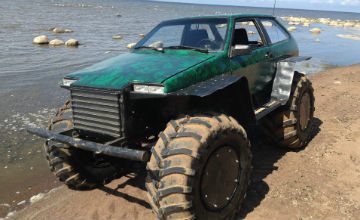

У ободрышей много преимуществ перед купленными колесами:

1. Цена. Колеса высокой проходимости очень дорогие, чего никак не скажешь об ободрышах.
2. Такие колеса прекрасно сцепляются практически с любой поверхностью, что существенно снижает опасность аварий.
3. Весят ободрыши сравнительно немного. «Непрокачанный» легковушный двигатель с их проворачиванием вполне справится.
4. Низкое давление на поверхность за счет большой площади шин. С ободрышами топкая местность, зыбучие пески и глубокий снег становятся вполне проходимыми препятствиями. Давление шин на поверхность можно регулировать. Их просто нужно немного подкачать или приспустить.
5. Шины с низким давлением никак не вредят поверхностным грунтовым слоям, так что на вездеходе с ободрышами можно спокойно ездить по распаханным полям, использовать его в качестве трактора в сельском хозяйстве.

Не лишены ободрыши и некоторых недостатков:

1. По твердым асфальтным и бетонным покрытиям на ободрышах нужно стараться ездить поменьше. Иначе их очень скоро придется менять.
2. Легковушка на таких колесах не очень устойчива. Резких поворотов на ней лучше не делать, а быстро гнать вообще нельзя.
3. Колеса изнашиваются намного быстрее обычных.
4. Ободрыши – это немалая нагрузка. Детали трансмиссии и подвески с такими колесами менять и ремонтировать придется чаще.
5. Шины с низким давлением очень эластичны. Это повышает их проходимость. Но из-за повышенной растяжимости ободрыши прокалываются чаще обычных шин.
6. Автомобиль придется переоформлять – «повышать» до статуса вездехода.
