Коды ошибок ваз

Диагностика при помощи дополнительных средств

Для диагностики авто, в том числе и ВАЗ 2110, применяют различное оборудование, которое подключается к специальному разъему. Благодаря этому оснащению, которое не отличается особой сложностью и высокой ценой, можно составить полную картину состояния авто.

На СТО используется персональный компьютер, на который данные от датчиков фаз передаются через специальный кабель.

Адаптер для диагностики авто

На рынке появились блютуз устройства, позволяющий производить диагностику при помощи смартфона, планшета или ноутбука.

Работают они по схеме. Устройство подключается к разъему, включается зажигание и начинается процесс диагностики. Данные поступают от датчиков фаз на ЭБУ. От него на мобильное устройство, на котором предварительно должно быть установлено специализированное программное обеспечение.

Это дает возможность не только большего получения данных, но и представлены они в более наглядной форме. Такой способ позволяет водителю даже с небольшим опытом эксплуатации авто (в нашем случае ВАЗ 2110) получить все данные о его автомобиле.

Но большинство водителей предпочитают проводить диагностику на СТО. Чтобы вы были в курсе тех данных, которые выдает бортовой компьютер через ОЗУ от датчиков фаз, представим расшифровки частых ошибок.

Расшифровка комбинаций

Если возникают проблемы с электрооборудованием, устраняться они должны немедленно. О том, что в данном вопросе не все в порядке покажет код ошибки 1602.

Иногда ошибка 1602 может быть просто сброшена и в дальнейшем не появляется. Социалисты называют такие данные «добрыми».

Ошибка 1602 иногда появляется если:

• на некоторое время была отключена аккумуляторная батарея;
• имел место скачок напряжения во время запуска мотора, к примеру, в холодную погоду.

Но если код ошибки 1602 появляется все время, необходимо проверить всю сеть. Возможно, есть обрыв. При постоянном появлении кода ошибки 1602 можно попробовать зачистить клеммы батареи. Проверьте, хорошо ли они закреплены. Не помогло, ошибка 1602 все еще появляется? Проведите проверку цепи. Начинать нужно от плюсовой клеммы аккумулятора. Начните с электропредохранителя и плавкой вставки.

Проверьте массу ЭБУ, ДПДЗ. Иногда случается, что причиной кода ошибки 1602 является сигнализация, которая может блокировать цепь контролера и влияет на показания датчиков фаз. В такой ситуации нужно обращаться с претензией в компанию, которая занималась установкой сигнализации.

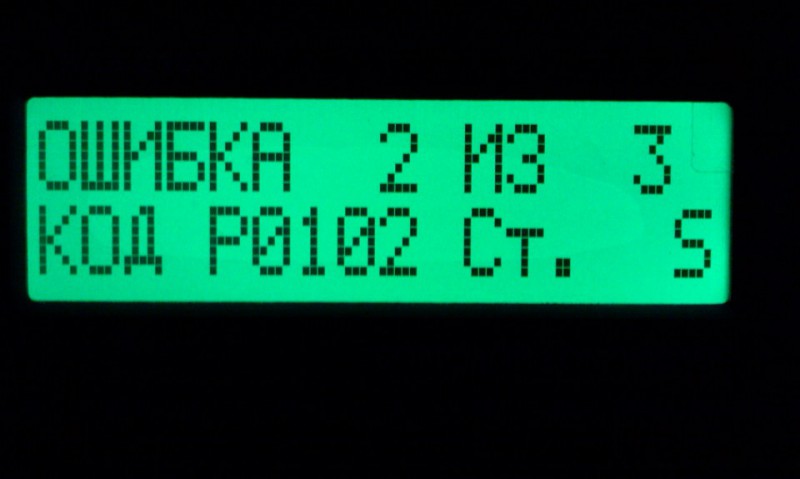

Ошибка 0102 свидетельствует о заниженном уровне сигнала, который сообщается от датчика фаз массового расхода воздуха.

Код 0102 будет занесен в память ОЗУ в таких ситуациях:

• малый расход воздуха, который зависит от скорости вращения коленчатого вала;
• насколько открыта дроссельная заслонка;
• после появления неполадки прошло несколько циклов.

Если ошибка появляется периодически, то нужно:

• проверить состояния воздушного барьера;
• крепление колодочки проводки с ЭБУ;
• проверить РХХ;
• почистить дроссельный патрубок.

Еще одна ошибка, которая может возникать, – 0300. Появляется 0300 в случаях, если ОЗУ фиксирует частые пропуски воспламенения.

Если код ошибки 0300 высвечивается постоянно, то нужно осуществить проверку следующих узлов:

• свечи зажигания;
• форсунки;
• система зажигания;
• повышенный или пониженный уровень компрессия может быть причиной появления кода 0300;
• также код 0300 может появляться в случае нарушения проводки.

Нельзя игнорировать появление ошибки 0300. В дальнейшем это может привести к ухудшению работы иных узлов.

Освоить диагностику авто в частности ВАЗ 2110 несложно. Она продлит срок службы благодаря своевременному выявлению неисправностей, которые фиксируют датчики фаз.

Определение и расшифровка ошибок на ваз 2114

Самостоятельная диагностика автомобиля позволяет выявить неисправности, но некоторые из них выявить получается крайне редко. Для диагностики используют одометр.

Самодиагностика ваз 2114

Последовательность действий следующая:

1. Нажать и удерживать кнопку одометра и выставить ключ зажигания в первое положение.
2. Отпустить кнопку одометра и снова кратковременно нажать. В результате будет отображена версия прошивки.
3. Теперь, чтобы увидеть коды ошибок, необходимо вновь нажать и отпустить кнопку одометра.

Коды ошибок имеют вид цифр от 1 до 9 и двузначных чисел, в отличие от тех, которые отображает бортовой компьютер. Таким образом, можно с помощью одометра выявить некоторые неисправности автомобиля. Наиболее распространенные ошибки отображены в таблице ниже.

Датчик температуры ОЖ (включения вентилятора) и его предназначение

Температурный датчик или ДТОЖ представляет собой деталь, которая включается в систему охлаждения двигателя, и контролирует процесс его прогрева. Этот элемент не выводит соответствующие значения температуры на панель приборов, так как за это действие отвечает другое устройство (датчик температуры на стрелку ДУТОЖ). ДТОЖ подает сигнал на включение вентилятора для охлаждения радиатора (при температуре от 98 до 107 градусов), через который циркулирует жидкость. Именно поэтому часто в народе такое устройство еще называется датчиком вентилятора. Однако правильное его название ДТОЖ или датчик температуры охлаждающей жидкости.

Кроме включения вентилятора, ДТОЖ на Приоре выполняет еще одну очень важную функцию. Она заключается в корректировании работы двигателя за счет изменения состава топливно-воздушной смеси и установки угла опережения зажигания. Достигается это за счет соединения датчика с электронным блоком управления. На ЭБУ от ДТОЖ подается соответствующий сигнал о температуре двигателя, и в зависимости от поступающих показаний, происходит корректировка работы мотора. Выглядит это примерно следующим образом:

1. При пуске мотора на холодную, на ЭБУ поступает сигнал о том, что двигатель не прогрет до рабочей температуры (т.е. холодный).
2. Блок управления принимает решение о приготовлении ТВС в определенной пропорции. Для этого подается сигнал на регулятор холостого хода, который открывает клапан ХХ на соответствующее расстояние (определенное количество шагов), что приводит к увеличению оборотов коленчатого вала. Для быстрого прогрева мотора происходит подача большего топлива через форсунки, а также корректируется угол зажигания.
3. Когда температура ОЖ поднимается до определенного значения, снижаются обороты двигателя и корректируется состав смеси.

Если на карбюраторных автомобилях используются только датчики температуры жидкости для вывода информации на приборную панель, и они не влияют на работу двигателя, то на современных инжекторных моторах устанавливаются два типа устройств. При неисправном датчике ОЖ двигатель чаще всего заводится, и он будет работать, но приготовление ТВС при этом происходит по усредненным значениям в аварийном режиме (ЭБУ в случае отсутствия сигнала от ДТОЖ принимает температуру ДВС за значение 0 градусов). При этом также включается вентилятор, который охлаждает жидкость в радиаторе, чтобы исключить вероятность перегрева мотора (так как ЭБУ не видит реальной температуры двигателя).

Характерными признаками неисправности устройства являются следующие проявления:

• непредсказуемая работа вентилятора охлаждения. Если же в электрической цепи возникнет обрыв, что случается вследствие повреждения питающего провода или контактов датчика, то вентилятор будет функционировать постоянно;
• плавание оборотов, так как неисправный элемент подает некорректные сигналы, в результате чего ЭБУ будет стремиться откорректировать оптимальное соотношение смеси;
• загорается индикация Check Engine, свидетельствующая о неисправности двигателя.

Важно не путать датчик температуры охлаждающей жидкости на Приоре с элементом, который отвечает за вывод информации о температуре ДВС на панель приборов. Это два разных датчика, которые имеют схожий принцип работы, но отвечают за выполнение разных функций

При неисправности устройства, которое выводит значение температуры двигателя на панель приборов, не будет загораться индикация ЧЕК.

Это интересно! На Приоре ДТОЖ имеет два контакта, а датчик на стрелку один. Принцип работы устройств одинаковый, а разница между ними лишь в том, что на ДТОЖ сопротивление измеряется между выводами, а на указательном устройстве — между корпусом и контактом.

Методы диагностики ошибок

В 2020 году ошибки на бортовом компьютере ВАЗ 2110 можно выявить двумя способами.

1. Самодиагностика. Способ осуществим благодаря специальной опции в бортовом компьютере. Принцип заключается в том, что система показывает неисправности основных цепей и механизмов. Достоинством выступает отсутствие необходимости дополнительного оборудования или специальных программ – все, что нужно уже «зашито» в бортовой компьютер. К минусам следует отнести малую точность показаний.
2. При помощи вспомогательного оборудования. Разновидность процедуры отличается высокой точностью считываемых данных. Благодаря стороннему анализатору можно доподлинно узнать, где конкретно возникла поломка, что облегчает процесс ремонта. Явным минусом выступает необходимость подключения компьютера со специальной программой. Подобное оснащение присутствует только в специализированных сервисных станциях.

Самодиагностика ВАЗ 2110: коды ошибок

Чтобы включить режим самостоятельного определения неисправностей, от водителя или мастера потребуется выполнить определенную последовательность действий.

1. Выключить зажигание двигателя.
2. Зажать клавишу сброса суточного пробега и, не бросая ее включить зажигание. При этом на дисплее должны загореться все цифровые ячейки.
3. Клацнуть на любую кнопку управления модулем два раза.
4. На приборе высветится номер ошибки.

Если все сделано правильно, на приборке загорится один из перечисленных символов:

• 2 – критическое превышение номинальных показателей напряжения бортовой сети, возможно короткое замыкание магистральной линии или нагруженных узлов;
• 3 – подобная ошибка на панели приборов ВАЗ 2110 указывает, что датчик уровня бензина поврежден или присутствуют проблемы в питании сенсора, для проверки можно заменить деталь новой и прозвонить цепь;
• 4 – ошибка 4 ВАЗ 2110 показывает, что датчик температуры антифриза сломался или перебита его проводка, устраняется проблема аналогично;
• 5 – термометр, предназначенный для измерения температуры за бортом неисправен;
• 6 – мотор сильно перегрелся, необходимо остановиться и подождать остывания, при этом должен присутствовать звуковой сигнал (долить антифриз/воду в радиатор);
• 7 – давление лубриканта в картерном отсеке двигателя ниже установленной нормы, требуется срочно восполнить потери;
• 8 – ошибка 8 ВАЗ 2110, расшифровка показывает, что тормозная система повреждена, возможно, падение уровня жидкости в расширительном бачке или сильный износ колодок;
• 9 – полный разряд аккумулятора, элемент нужно зарядить или заменить новым модулем;
• Е – программный сбой прошивки бортового компьютера, здесь поможет полная диагностика сканером и квалифицированный ремонт в мастерской.

Также ошибка 14 ВАЗ 2110 или другое двузначное число будет говорить о наличии двух проблем. Обычно при подобной картине шифры суммируются. К примеру, ошибка 10 ВАЗ 2110 может показывать на проблемы в цепях №4 и 6.

Как сбросить ошибки на ВАЗ 2110

Обычно процедура проводится после выполнения ремонта узла, за который отвечает код неисправности. При этом символ не пропадает – его нужно принудительно сбросить. Делается это достаточно просто. От пользователя требуется войти в сервисный режим (зажать кнопку суточного пробега), далее дважды клацнуть на любой орган управления. После выполнения манипуляций на дисплее отобразится код. Для устранения кнопка суточного пробега зажимается на 3-4 секунды и система обнуляется. Выход из диалогового окна выполняется машиной самостоятельно после 30 секунд бездействия.

Коды ошибок на ВАЗ 2110 и 2112 (8) 16 клапанов. Читай и сохраняй

Скачать PDF

Более тщательный анализ неисправностей, без посещения СТО, позволяет провести съемный контроллер. Необходимость проверки автомобиля возникает при загорании индикатора Check.

Расшифровка стандартных кодов

Коды ошибок на ВАЗ 2110 и 2112 (8) 16 клапанов, которые выдает ЭБУ рассматриваемых моделей, обозначаются буквой « Р» вначале и последующим набором цифр. Их расшифровка выглядит следующим образом:

• 0030 – неисправность цепи управления нейтрализатора и нагревателя кислорода;
• 0031 – оповещает о замыкании электроцепи на массу в том же узле;
• 0032, 0036, 0037, 0038 – неполадки цепи управления между нейтрализатором и датчиком нагревателя кислорода;

При появлении сигналов о неисправностях в системе зажигания, высвечиваются следующие коды:

• 0300, 0301, 0302, 0303, 0304 – сигнализируют о неполадках, вызванных пропуском зажигания в одном или нескольких цилиндрах;
• 0326, 0327, 0328 – нарушения в работе цепи датчика детонации, связанные с нарушением подачи сигнала или его отсутствием;

Прочие неполадки

Проведение диагностики автомобиля дает возможность расшифровать коды неисправностей в реле управления различных узлов, датчиков рельефа дороги, насыщенности топливной смеси и некоторых других показателей. Обозначения имеют следующую нумерацию после «Р»:

• 0500, 0501, 0506, 0511 – неполадки датчика скорости и оборотов холостого хода;
• 0560, 0562, 0563 – перепады в напряжении бортовой сети;
• 0615, 0616, 0617 – проблемы с дополнительным реле стартера;
• 0627, 0628, 0629 – сигнал о неисправностях реле бензонасоса;
• 0645, 0646, 0647 – отображает неполадки компрессорной муфты;
• 0685, 0686, 0687 – замыкание на цепь основного реле;
• 0691, 0692 – неисправность элемента вентилятора;
• 1123, 1124, 1127, 1128 – некондиция смеси в режиме холостого хода;
• 1301, 1302, 1303, 1304 – критический пропуск воспламенения в цилиндрах;
• 1410, 1425, 1426 – проблемы в цепи клапана продувки абсорбера;
• 1513, 1514 – обрыв в цепи регулятора холостого хода;
• 1602, 1606, 1616, 1617 – нарушение показаний датчика неровной дороги;
• 2301, 2303, 2305, 2307 – замыкание на борт катушек зажигания цилиндров.

Некоторые расшифровки для контроллера типа «Январь»

При использовании этого прибора, показания и их расшифровка будет выглядеть следующим образом:

• 12 – диагностическая цепь контрольной лампы;
• 14,15 – увеличенное и пониженное показание температуры хладагента;
• 16,17 – аналогичные свидетельствования о напряжении в бортовой сети;
• 19 – ложный сигнал индикатора положения коленвала;
• 21,22 – перебои с подачей напряжения на дроссельную заслонку;
• 27,28 – разбежность в показаниях потенциометра выхлопа СО;
• 33,34 – сигнализатор перебоев массового расхода воздуха;
• 35 – нарушение работы холостого хода;
• 51, 52, 53 – ошибки контроллера ППЗУ;
• 80 – отклонение взаимодействия с иммобилизатором.

При желании и правильном подходе, своевременная диагностика помогает выявить неисправности различных узлов на ранней стадии. Коды ошибок на ВАЗ 2110 и 2112 (8) 16 клапанов, являются идентичными. Выявить и расшифровать их можно при помощи бортового компьютера и подключаемого внешнего контроллера.

Расшифровка кодов

Далее мы рассмотрим наиболее распространенные коды, встречаемые во время диагностики . Разумеется, бортовые компьютеры — это тоже электроника, и она может давать определенные сбои, такова уж специфика ее работы. Однако зачастую коды неисправностей, выводимые бортовым компьютером, все-таки соответствуют действительности.

Описание ошибки

Рассматривать все коды без исключения мы не будем, но специально для наших читателей мы отобрали ошибки, которые встречаются при диагностике ВАЗов чаще всего.

Вашему вниманию были представлены наиболее распространенные комбинации кодов, встречающихся при .

Диагностика при помощи дополнительных средств

Для диагностики авто, в том числе и ВАЗ 2110, применяют различное оборудование, которое подключается к специальному разъему. Благодаря этому оснащению, которое не отличается особой сложностью и высокой ценой, можно составить полную картину состояния авто.

На СТО используется персональный компьютер, на который данные от датчиков фаз передаются через специальный кабель.

На рынке появились блютуз устройства, позволяющий производить диагностику при помощи смартфона, планшета или ноутбука.

Работают они по схеме. Устройство подключается к разъему, включается зажигание и начинается процесс диагностики. Данные поступают от датчиков фаз на ЭБУ. От него на мобильное устройство, на котором предварительно должно быть установлено специализированное программное обеспечение.

Это дает возможность не только большего получения данных, но и представлены они в более наглядной форме. Такой способ позволяет водителю даже с небольшим опытом эксплуатации авто (в нашем случае ВАЗ 2110) получить все данные о его автомобиле.

Но большинство водителей предпочитают проводить диагностику на СТО. Чтобы вы были в курсе тех данных, которые выдает бортовой компьютер через ОЗУ от датчиков фаз, представим расшифровки частых ошибок.

Расшифровка комбинаций

Если возникают проблемы с электрооборудованием, устраняться они должны немедленно. О том, что в данном вопросе не все в порядке покажет код ошибки 1602.

Иногда ошибка 1602 может быть просто сброшена и в дальнейшем не появляется. Социалисты называют такие данные «добрыми».

Ошибка 1602 иногда появляется если:

• на некоторое время была отключена аккумуляторная батарея;
• имел место скачок напряжения во время запуска мотора, к примеру, в холодную погоду.

Но если код ошибки 1602 появляется все время, необходимо проверить всю сеть. Возможно, есть обрыв. При постоянном появлении кода ошибки 1602 можно попробовать зачистить клеммы батареи. Проверьте, хорошо ли они закреплены. Не помогло, ошибка 1602 все еще появляется? Проведите проверку цепи. Начинать нужно от плюсовой клеммы аккумулятора. Начните с электропредохранителя и плавкой вставки.

Проверьте массу ЭБУ, ДПДЗ. Иногда случается, что причиной кода ошибки 1602 является сигнализация, которая может блокировать цепь контролера и влияет на показания датчиков фаз. В такой ситуации нужно обращаться с претензией в компанию, которая занималась установкой сигнализации.

Ошибка 0102 свидетельствует о заниженном уровне сигнала, который сообщается от датчика фаз массового расхода воздуха.

Код 0102 будет занесен в память ОЗУ в таких ситуациях:

• малый расход воздуха, который зависит от скорости вращения коленчатого вала;
• насколько открыта дроссельная заслонка;
• после появления неполадки прошло несколько циклов.

Если ошибка появляется периодически, то нужно:

• проверить состояния воздушного барьера;
• крепление колодочки проводки с ЭБУ;
• проверить РХХ;
• почистить дроссельный патрубок.

Еще одна ошибка, которая может возникать, — 0300. Появляется 0300 в случаях, если ОЗУ фиксирует частые пропуски воспламенения.

Если код ошибки 0300 высвечивается постоянно, то нужно осуществить проверку следующих узлов:

• свечи зажигания;
• форсунки;
• система зажигания;
• повышенный или пониженный уровень компрессия может быть причиной появления кода 0300;
• также код 0300 может появляться в случае нарушения проводки.

Нельзя игнорировать появление ошибки 0300. В дальнейшем это может привести к ухудшению работы иных узлов.

Освоить диагностику авто в частности ВАЗ 2110 несложно. Она продлит срок службы благодаря своевременному выявлению неисправностей, которые фиксируют датчики фаз.

Список ошибок автомобилей с системой бортовой диагностики(OBD):

• P0105-Повреждение электрической цепи датчика измерителя расхода воздуха
• P0112-Низкий уровень сигнала датчика температуры воздуха
• P0113-Высокий уровень сигнала датчика температуры воздуха
• P0116-Повреждение электрической цепи датчика температуры охлаждающей жидкости
• P0117-Низкий уровень сигнала датчика температуры охлаждающей жидкости
• P0118-Высокий уровень сигнала датчика температуры охлаждающей жидкости
• P0121-Повреждение электрической цепи датчика положения дроссельной заслонки
• P0122-Низкий уровень сигнала датчика положения дроссельной заслонки
• P0123-Высокий уровень сигнала датчика положения дроссельной заслонки
• P0130-Повреждение электрической цепи датчика кислорода
• P0131-Низкий уровень сигнала датчика кислорода
• P0132-Высокий уровень сигнала датчика кислорода
• P0133-Замедленная реакция датчика кислорода
• P0134-Низкая эффективность работы датчика кислорода
• P0135-Повреждение электрической цепи обогреваемого датчика кислорода
• P0136-Повреждение электрической цепи нижнего датчика кислорода
• P0137-Низкий уровень сигнала нижнего датчика кислорода
• P0138-Высокий уровень сигнала нижнего датчика кислорода
• P0141-Повреждение электрической цепи обогреваемого датчика кислорода
• P0201-Повреждение электрической цепи топливной форсунки цилиндра 1
• P0202-Повреждение электрической цепи топливной форсунки цилиндра 2
• P0203-Повреждение электрической цепи топливной форсунки цилиндра 3
• P0204-Повреждение электрической цепи топливной форсунки цилиндра 4
• P0230-Повреждение электрической цепи топливной системы
• P0300-Случайные пропуски зажигания
• P0301-Пропуски зажигания в 1–м цилиндре
• P0302-Пропуски зажигания во 2–м цилиндре
• P0303-Пропуски зажигания в 3–м цилиндре
• P0304-Пропуски зажигания в 4–м цилиндре
• P0326-Повреждение электрической цепи датчика детонации
• P0335-Повреждение электрической цепи датчика угла поворота коленчатого вала
• P0336-Случайные сбои в работе датчика угла поворота коленчатого вала
• P0342-Низкий уровень сигнала датчика положения распределительного вала
• P0343-Высокий уровень сигнала датчика положения распределительного вала
• P0422-Низкая эффективность работы каталитического нейтрализатора
• P0444-Обрыв электрической цепи клапана очистки канистры с активированным углем
• P0445-Закорачивание электрической цепи клапана очистки канистры с активированным углем
• P0501-Повреждение электрической цепи датчика скорости автомобиля
• P0506-Пониженная частота вращения коленчатого вала на холостом ходу
• P0507-Повышенная частота вращения коленчатого вала на холостом ходу
• P0562-Пониженное напряжение в бортовой сети автомобиля
• P0563-Повышенное напряжение в бортовой сети автомобиля
• P0606-Внутренние повреждения блока ЕСМ
• P1123-Обогащенная топливная смесь
• P1124-Обедненная топливная смесь
• P1127-Длительное переобогащение топливной смеси
• P1128-Длительное переобеднение топливной смеси
• P1510-Постоянно открыт клапан системы холостого хода из–за закорачивания электрической цепи питания катушки клапана
• P1513-Постоянно открыт клапан системы холостого хода из–за обрыва электрической цепи питания катушки клапана
• P1552-Постоянно закрыт клапан системы холостого хода из–за закорачивания электрической цепи питания катушки клапана
• P1553-Постоянно закрыт клапан системы холостого хода из–за обрыва электрической цепи питания катушки клапана
• P1529-Повреждение блока управления коробкой передач
• P1586-Не соответствующий сигнал, получаемый от коробки передач
• P1605-Повреждение электрической цепи датчика ускорения
• P1606-Не соответствующий сигнал, получаемый от датчика ускорения
• P1611-Низкий уровень входного сигнала контрольной лампы MIL
• P1613-Высокий уровень входного сигнала контрольной лампы MIL
• P1610-Повреждение иммобилайзера SMATRA
• P1800-Повреждение антенны иммобилайзера
• P1801-Повреждение импульсного приемопередатчика иммобилайзера
• P1803-Погрешность сигнала ЕСМ

Устройство системы охлаждения

Модельный ряд «Лада Самара» получил закрытый тип узла охлаждения. Отвод тепла от деталей силовой установки осуществляется при помощи охлаждающей жидкости. Также ее называются антифризом и тосолом. Перед тем как начинать поиск неисправности и последующий ремонт, стоит изучить устройство. Ниже расписаны основные элементы:

• Радиатор охлаждения мотора. Агрегат нужен в системе для охлаждения нагретого антифриза за счет поступающего воздуха. Радиатор оборудован вентилятором, который помогает с охлаждением.
• Отопительный радиатор (также его называют «печкой»). Отвечает за подачу тепла в салон автомобиля.
• Расширительный бачок. Через него доливается охлаждающая жидкость, также это изделие компенсирует изменение объема антифриза из-за нагрева или охлаждения.
• Термостат. Это устройство выполняет регулировку количества антифриза, который проходит через радиатор. За счет термостата в системе поддерживается определенный температурный режим.
• Центробежный насос, который также называется помпой. Агрегат осуществляет циркуляцию антифриза.
• Датчик температуры жидкости (ДТОЖ). Единственная электроника, которая участвует в работе узла.
