Компрессор своими руками

Производительность компрессоров

Под этим термином подразумевается тот объем газа, который нагнетается за определенную единицу времени. Единица измерения производительности — м3 в минуту. Этот параметр может быть указан или на входе, или на выходе, разумеется, это будут разные числа. Все дело в том, что при изменении давления, происходит изменение объема. Эта характеристика говорит о производительности при температуре рабочей среды, равной 20 ºC.

В зависимости от величины этой характеристики различают следующие группы — большой производительности (свыше 100 кубометров воздуха в минуту), средней (до 100 кубометров воздуха в минуту) и малой до (10 кубометров).

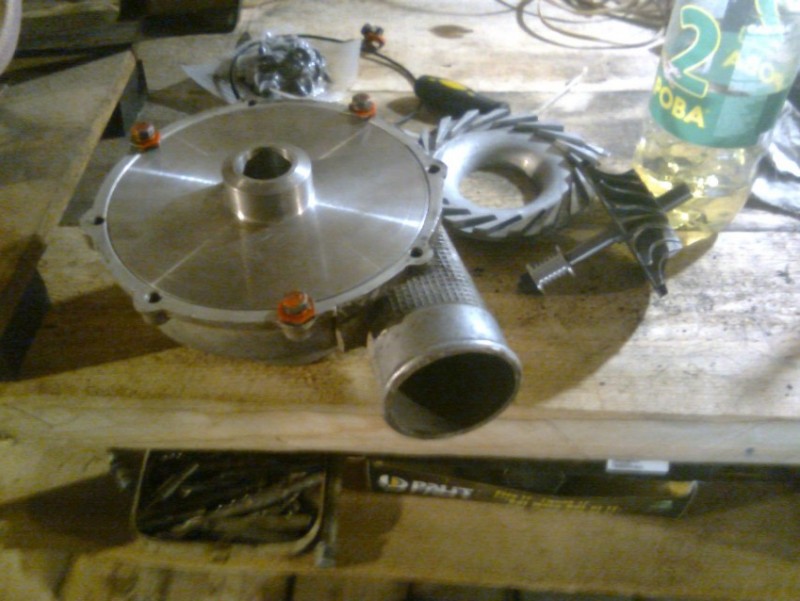

Динамические устройства обладают некоторыми преимуществами в сравнении с поршневыми. Они отличаются простотой конструкции и эксплуатации, малыми габаритно-весовыми параметрами, плавностью подачи воздуха и не требуют дополнительной смазки. Для их установки не требуется изготовление массивных фундаментов. Но КПД ниже, чем у поршневых.

Эти компрессоры нашли свое применение во многих отраслях. Например, химической и нефтегазовой промышленности, в металлургии, горнодобывающей и многих других отраслях. Одна из разновидностей динамических компрессоров — турбокомпрессорные, устанавливают в газоперекачивающие трубопроводы.

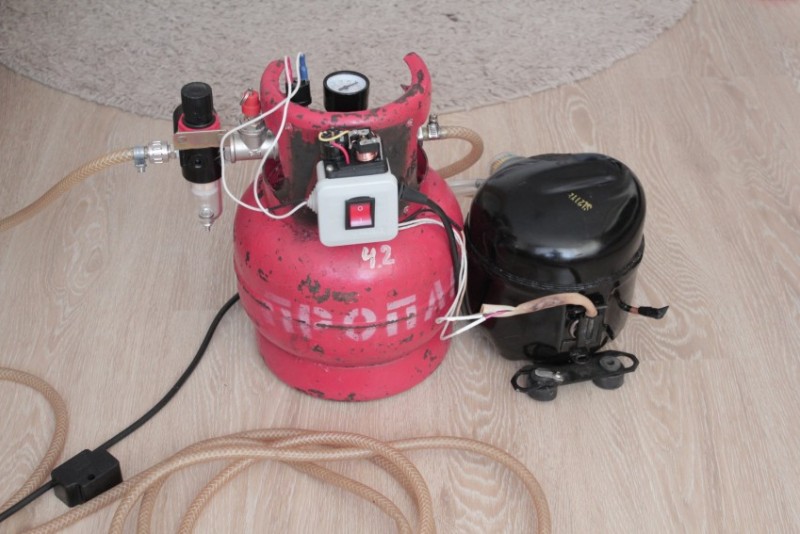

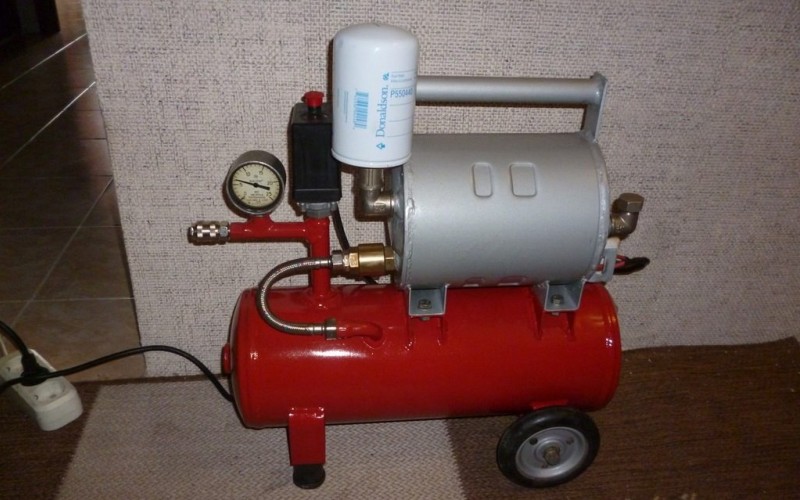

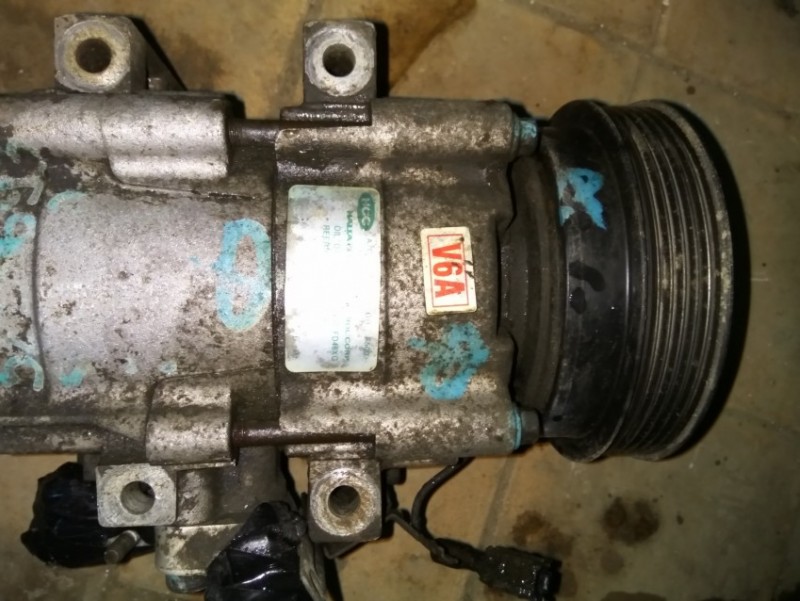

Фото компрессоров своими руками

Также рекомендуем просмотреть:

• Вентилятор своими руками
• Прикормка своими руками
• Откатные ворота своими руками
• Ремонт компьютера своими руками
• Станок по дереву своими руками
• Столешница своими руками
• Брусья своими руками
• Лампа своими руками
• Котел своими руками
• Установка кондиционера своими руками
• Отопление своими руками
• Фильтр для воды своими руками
• Как сделать нож своими руками
• Усилитель сигнала своими руками
• Ремонт телевизора своими руками
• Зарядное для аккумулятора своими руками
• Точечная сварка своими руками
• Дымогенератор своими руками
• Металлоискатель своими руками
• Ремонт стиральных машин своими руками
• Ремонт холодильника своими руками
• Антенна своими руками
• Ремонт велосипеда своими руками
• Сварочный аппарат своими руками
• Холодная ковка своими руками
• Трубогиб своими руками
• Дымоход своими руками
• Заземление своими руками
• Стеллаж своими руками
• Блок питания своими руками
• Светильник своими руками
• Жалюзи своими руками
• Светодиодная лента своими руками
• Нивелир своими руками
• Замена ремня ГРМ своими руками
• Лодка своими руками
• Как сделать насос своими руками
• Усилитель звука своими руками
• Аквариум своими руками
• Сверлильный станок своими руками

Рабочее место

Большинство самодельных гаражных приспособлений автовладельцы изготавливаются с целью оборудования комфортного рабочего места, а также создания продуманной системы хранения инструмента.

Разного рода полки, умный стеллаж – это самые популярные способы решить данную проблему, но есть и другие. Опишем последовательность действий, выполнив которую любой автладелец сможет создать комфортную рабочую зону внутри автодом.

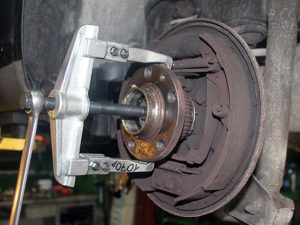

Устройство для снятия подшипников.

На начальном этапе определим, где расположить рабочий стол с инструментами.

Существует несколько вариантов:

Использовать под него всю ширину дальней стены.
Такое решение актуально, когда автодома довольно просторный, характеризуется достаточной длиной, возможностью «украсть» где-то 1,5 м основной площади. Позитивной стороной данного решения является возможность компактного расположения изделий. Проходу вдоль транспортного средства в гаражной постройке ничего мешать не будет. Слабым местом такой идеи является тот факт, что человеку придется преодолевать приличное расстояние до рабочего стола, чтобы взять инструмент при работе на улице.

Применить одну из длинных стен.
Эта идея подходит широкому гаражу небольшой длины. Расположите стол, верстак слева от входной и со стороны водительской двери

Выносить актуальный инвентарь из гаража будет гораздо проще, но продвигаться вдоль машину потребуется осторожно. Угловое расположение стола.
Является хорошим вариантом, так как позволяет рационально планировать пространство свободного угла

Специалисты советуют: повысить функциональность рабочей зоны можно, если сделать одну из сторон стола длиннее второй

Угловое расположение стола.
Является хорошим вариантом, так как позволяет рационально планировать пространство свободного угла. Специалисты советуют: повысить функциональность рабочей зоны можно, если сделать одну из сторон стола длиннее второй

Места в гараже автомобилю останется много.

Далее нужно понять, какой стол стоит сконструировать. Можно воспользоваться вариантом из досок, обшитым фанерой. Такие приспособы для гаража обойдутся малыми деньгами, но при этом будут довольно комфортабельными.

Если автовладелец владеет сваркой, можно изготовить своими руками раму из уголка, а затем обшить ее влагостойкой фанерой. Можно применить и более дорогостоящие материалы, если того позволяет бюджет.

Где хранить мелкий инструмент? Под поверхностью стола установите полки, сделайте выдвижные ящики. Второй вариант более удобен, но изготовить его гораздо сложнее полок. Можно подобрать готовые корзины из пластик с толстыми стеночками.

На заметку! Можно воспользоваться оригинальной идеей и сконструировать стеллажи под инструменты из б/у канистр с ручкой сверху. Вырежьте одну из боковин, используйте канистру  как ящик.

Особенности

Довольно распространенным вопросом можно назвать то, какое устройство больше всего подходит для выполнения покрасочных работ. Это связано с тем, что самодельный должен обеспечивать равномерное поступление воздуха без различных примесей. При неравномерности подачи воздуха есть вероятность появления подтеков и других дефектов.

Фирменное оборудование характеризуется наличием достаточно большого количества различных функций, которые существенно расширяют область применения устройства. Примером можно назвать использование компрессора для качественной работы аэрографа. Однако, покупные варианты исполнения обходятся намного дороже, что можно назвать их существенным недостатком.

Принцип работы любого подобного устройства, вне зависимости от того, является ли оно покупным или самодельным, заключается в следующем:

1. В установленном накопительном резервуаре создается излишнее давление.
2. Воздух может нагнетаться самым различным образом, чаще всего ручным методом.
3. Механическое устройство предназначено для обеспечения равномерной подачи воздуха.

Именно поэтому уделяется внимание рекомендациям по сборке самодельной конструкции

Простой вариант агрегата из огнетушителя/газового баллона

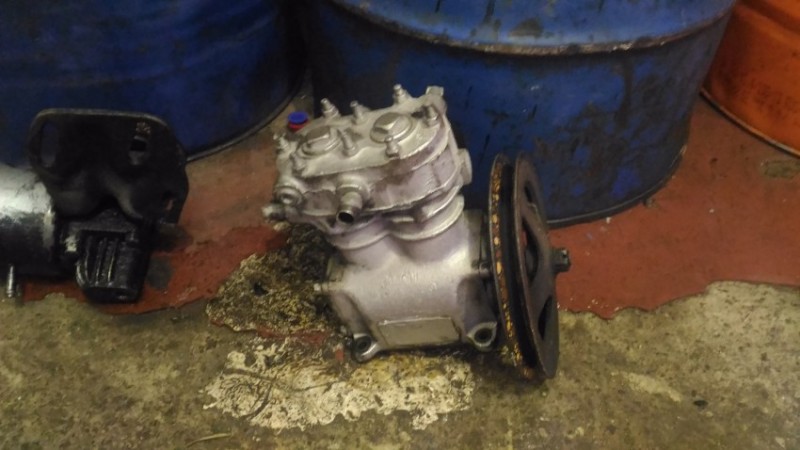

Сделать компрессор своими руками с использованием в качестве накопительной емкости для воздуха огнетушителя или газового баллона достаточно просто. Например, сам компрессорный блок, если требуется сделать мощный агрегат, можно взять из зиловского компрессора. Но сначала его нужно немного доработать.

1. Просверлите одно отверстие в стенке компрессора, через которое будет заливаться масло в картер. С какой стороны вы это сделаете, не имеет значения. Главное, чтобы оно располагалось ниже оси коленвала приблизительно на 10 мм. В этом отверстии нарезается резьба М8 под пробку.

2. К крышке, закрывающей задний подшипник, подсоединяется штуцер. На него одевается маслостойкий шланг, который будет соединяться с системой смазки в виде расширительного бачка (можно взять бак для тормозной жидкости от авто), установленного на уровне цилиндров.

3. Чтобы во время работы агрегата излишки масла могли попадать в расширительный бачок, следует убрать клапан (7) масляной магистрали (см. рис. ниже), находящийся под крышкой подшипника.

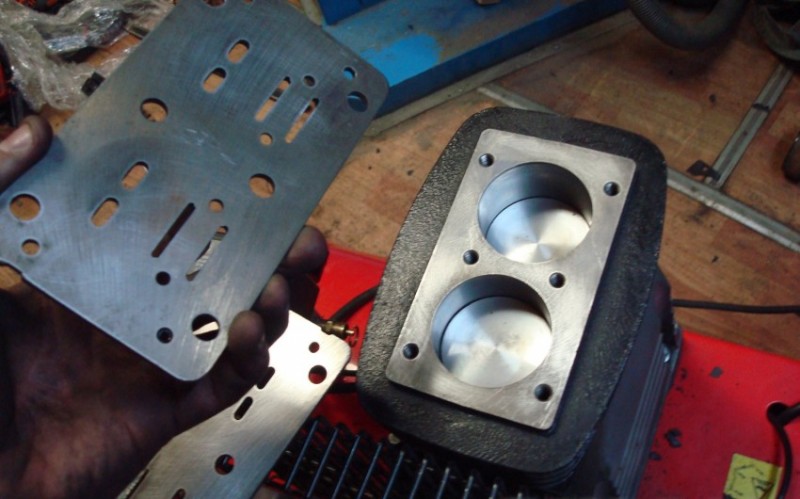

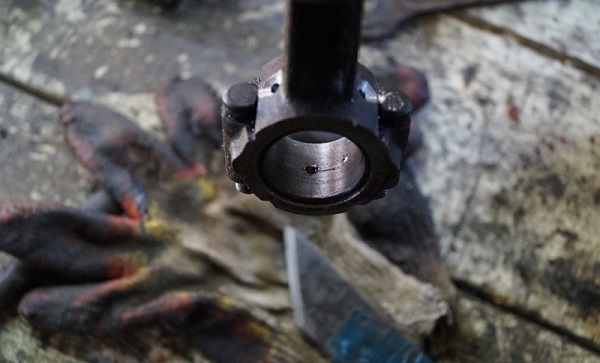

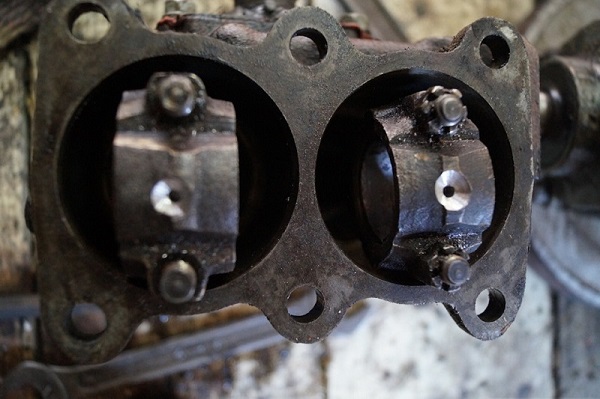

4. Далее, следует просверлить отверстия в шатунах и вкладышах, как показано на следующем рисунке.

Следует просверлить по 2 отверстия в каждом шатуне (в собранном виде, вместе с вкладышами) и по 1 отверстию в каждой крышке шатунов.

При работе агрегата масло, находящееся в картере, будет поступать через данные отверстия к вкладышам и уменьшать трение между ними и коленвалом.

Далее, к компрессору подсоединяется ресивер и обвязка с автоматикой. Как ее сделать, было рассмотрено в предыдущем пункте.

Если взять для ресивера огнетушитель, то сначала нужно извлечь из него все лишние детали, оставив лишь саму емкость и крышку.

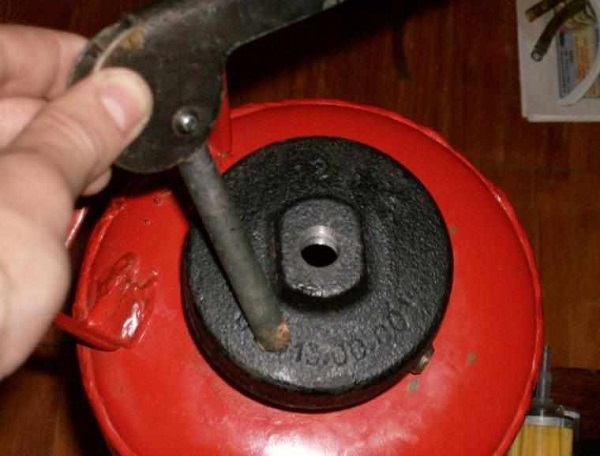

В чугунной крышке следует нарезать резьбу ¼ дюйма. Также под чугунную крышку необходимо проложить резиновую прокладку, если ее там не было, и закрутить крышку, применив для герметизации резьбы фум-ленту.

Далее, следует ввинтить в крышку переходник с 1/4НР на 1/2НР и установить крестовину.

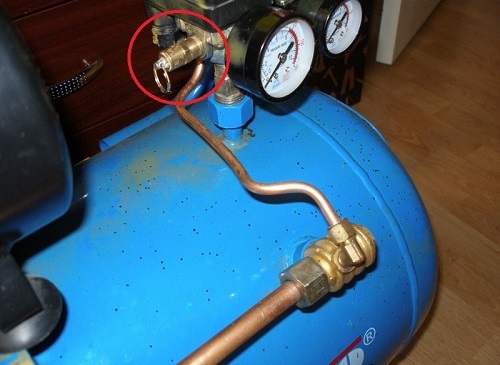

Действия по соединению всех элементов обвязки были описаны в начале статьи. Но, поскольку данный агрегат сделан из компрессора ЗИЛ 130, и является более мощным, чем ранее рассматриваемый, то потребуется установка предохранительного (аварийного) клапана. Он сбросит излишек давления, если по каким-либо причинам не сработает автоматика.

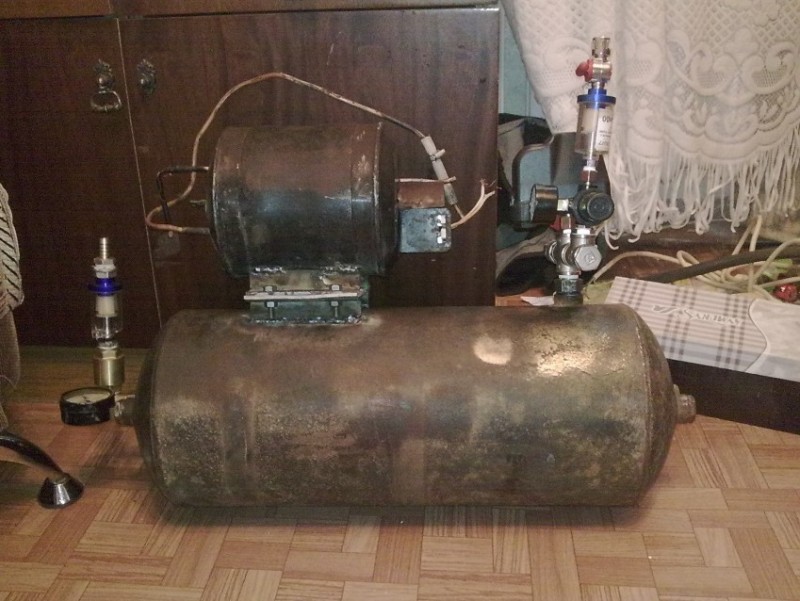

Также можно сделать компрессор из газового баллона. Но сначала из баллона нужно выпустить газ, после чего скрутить вентиль. Далее, нужно полностью заполнить баллон водой для удаления остатков газа. Баллон следует промыть водой несколько раз и, по возможности, высушить. Обычно под баллон устанавливают газовую горелку и выпаривают из емкости всю влагу.

В отверстие, где был размещен вентиль, вкручивается футорка, а в нее — крестовина, к которой крепится автоматика и вся обвязка. В нижней части баллона необходимо просверлить отверстие и приварить к нему штуцер для слива конденсата. На штуцер можно установить обычный водопроводный кран.

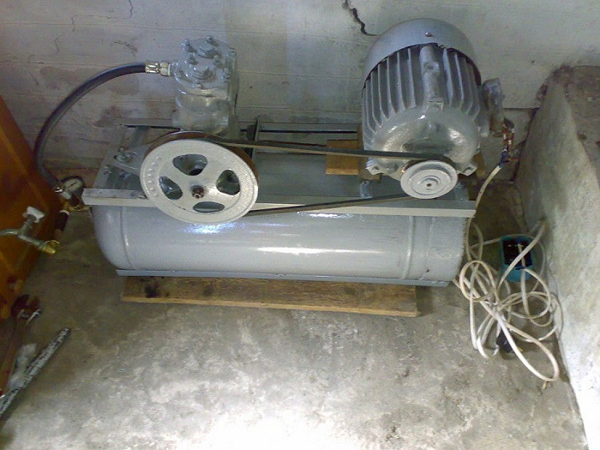

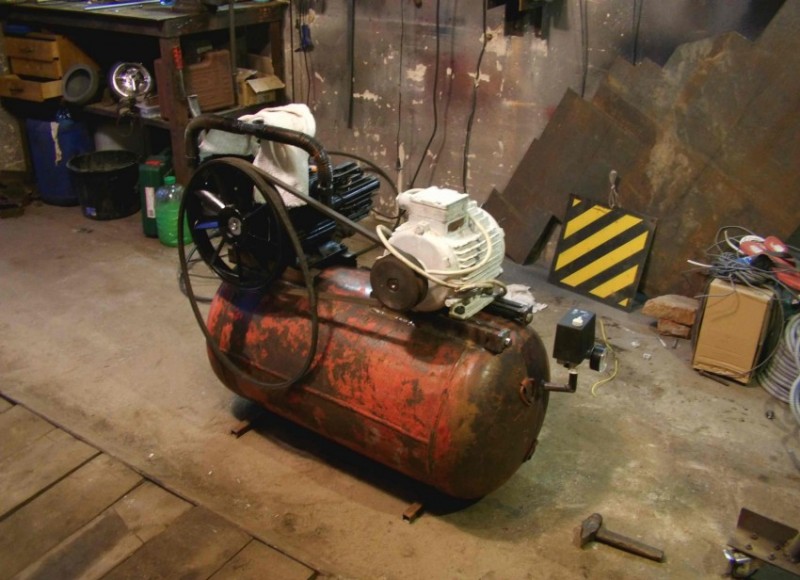

Для закрепления на ресивере двигателя и компрессорного блока изготавливается рама из металлического уголка. Предварительно к баллону привариваются крепежные болты. К ним и будет крепиться рама (см. фото. ниже).

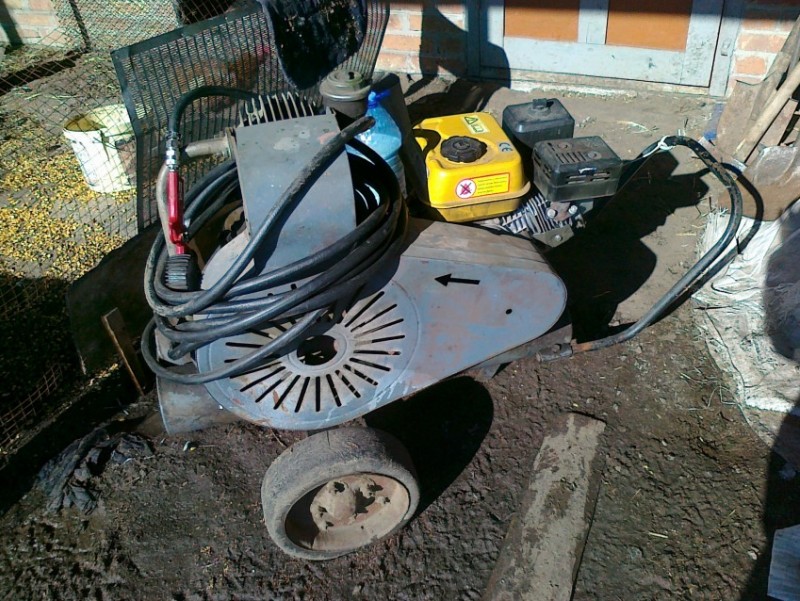

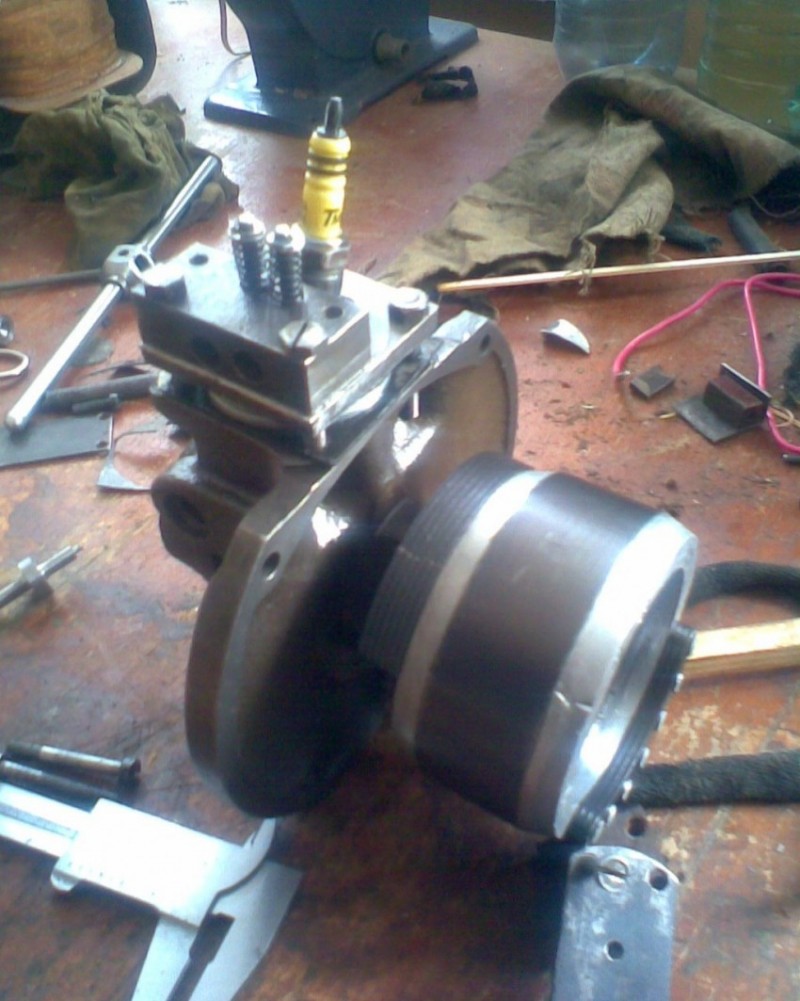

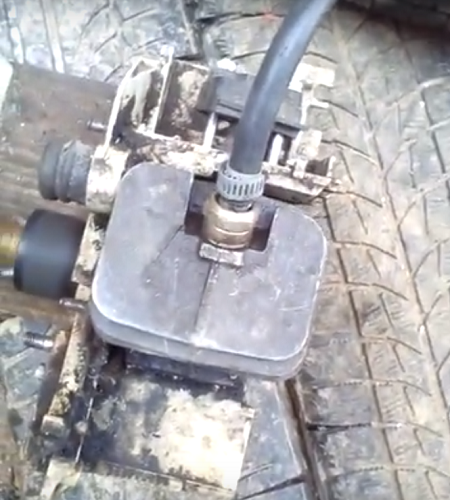

Также самому сделать компрессор для накачки шин можно из бензопилы, которая не подлежит ремонту. Аппарат делается из двигателя, то есть из поршневого блока: выходной шланг подсоединяется через обратный клапан вместо свечи зажигания, а отверстие для выхлопных газов перекрывается. Для вращения коленвала можно использовать либо электродвигатель, либо обычную электродрель.

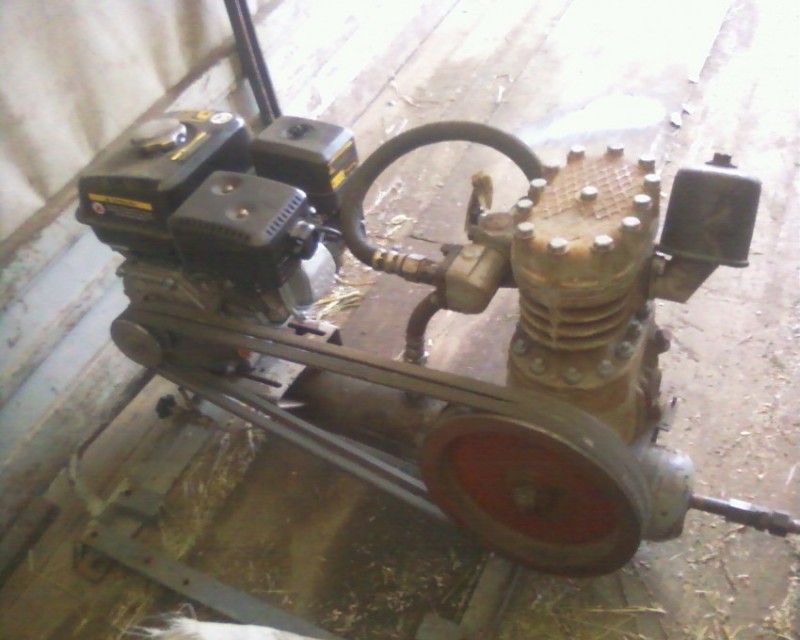

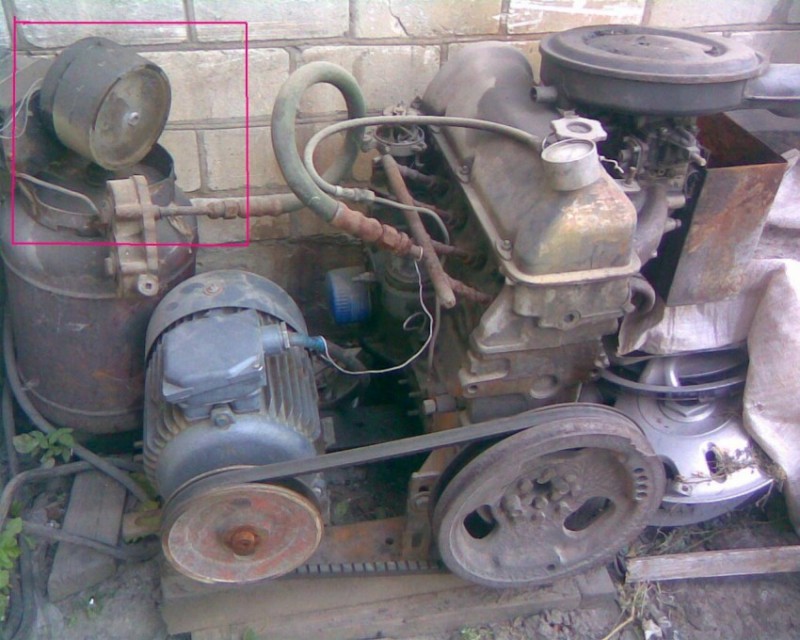

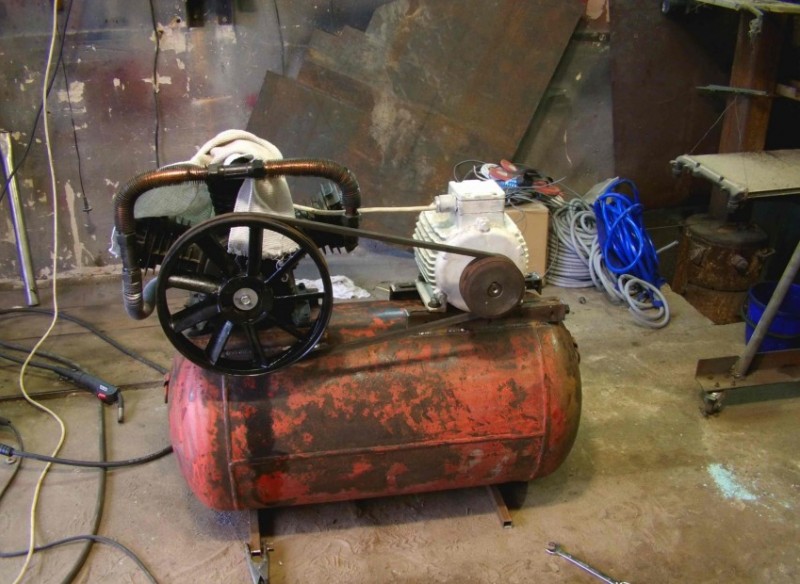

Компрессор повышенной мощности

Если предыдущий вариант компрессора для вас недостаточно мощный, то есть аппараты с более высоким давлением и большой производительностью. В качестве компрессора здесь используют двигатель внутреннего сгорания, коленвал которого начинает работать не от сгорания топлива, а от обратного процесса. При этом поршневая группа аппарата обладает большим запасом прочности. В качестве привода используют электромотор с мощностью от 3 кВт, который можно приобрести за небольшую стоимость. Либо применить рабочий мотор, удалив систему зажигания и впуска, выхлоп, стартерную группу и коробку передач.

• Выпускные клапаны должны быть герметичными, а впускные — иметь пружины немного слабее, чтобы воздух в поршни проходил свободно.
• В свечные колодцы вставляются штуцеры с шариковыми клапанами. Через них увеличивается давление.
• Сжатый воздух в ресивер подается через общий трубопровод с помощью соединенных в рампу четырех патрубков.

Этот аппарат способен создать давление силой в 10 атмосфер. Очень шумный.

В каких случаях для домашних дел нужен компрессор?

В первую очередь, он понадобится владельцам индивидуального автотранспорта. Покраска машины, очистка салона и двигателя от грязи и пыли, доведение давления в шинах до требуемого значения – только малый перечень операций, которые сможет выполнить самодельный компрессор. Сфера применения агрегата резко увеличится, если в хозяйстве появятся пневматические инструменты. Например, на даче их применение во многих ситуациях оказывается более выгодным, чем электрических: нет привязки к стационарной линии питания, да и конструкции, основанные на использовании пневматики, зачастую оказываются более надёжными.

Перед тем, как приняться за изготовление домашнего воздушного компрессора, следует составить исходное техническое задание, в котором прояснить следующие требования:

1. какое избыточное давление воздуха потребуется;
2. от чего и каким образом будет производиться привод;
3. из каких составляющих возможно собрать устройство;
4. сколько времени компрессор будет работать безостановочно;
5. каким должен быть минимально приемлемый расход энергоносителя;
6. критичны ли качественные показатели энергоносителя: его влажность и температура.

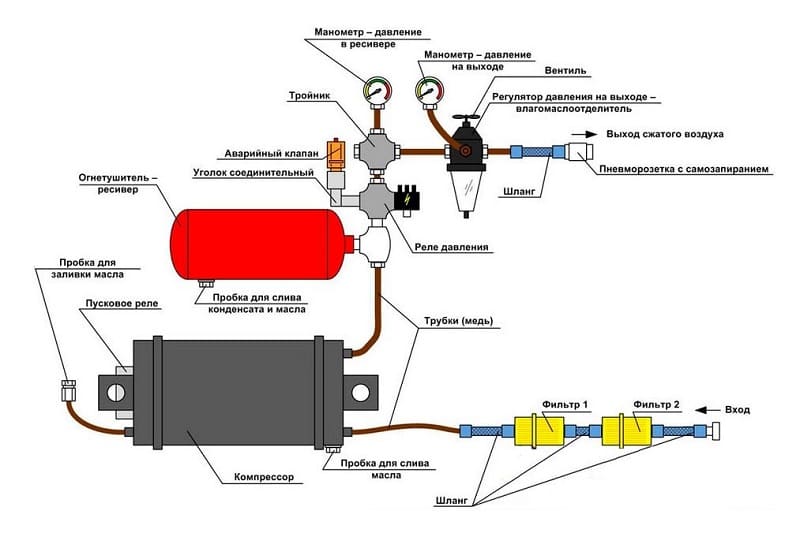

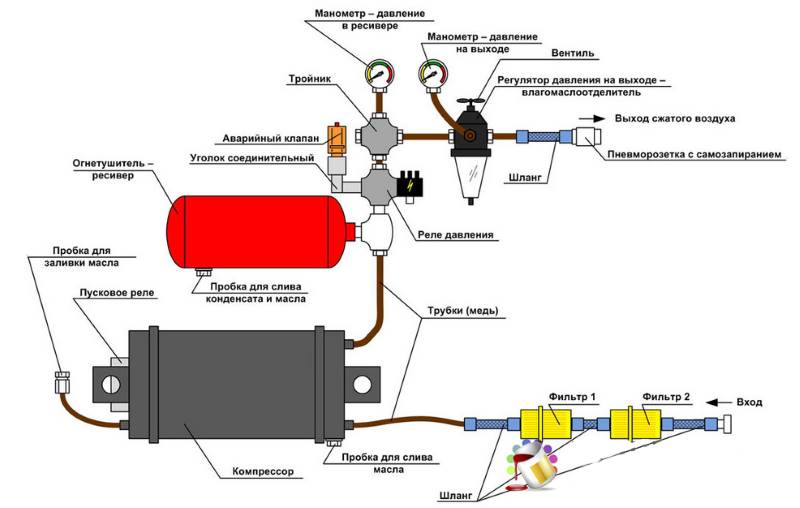

Схема воздушного компрессора с ресивером из огнетушителя

Для выполнения большинства работ по дому достаточно 4…6 ат, однако следует отметить, что при продолжительном использовании компрессора, его подвижные детали нагреваются, из-за чего данная характеристика со временем может падать на 20…30%. Производительность определяется только техническими характеристиками пневмоинструмента. Минимален расход обычно для дрелей, гайковёртов и  дюбельных монтажных пистолетов (до 100…120 л/мин). Вместе с тем для инструмента ударного действия или шлифовальных машин потребуется расход до 350…400 л/мин. При выполнении наружных работ (в частности, покраски), могут потребоваться и более высокие значения производительности, поэтому необходимо предусмотреть запас по данному параметру в 20…30%. Такой же подход необходим и к оценке мощности, потребляемой агрегатом.

Любой компрессор нуждается в ресивере – накопительной ёмкости, которая поддерживает давление воздуха в необходимых для стабильной работы инструмента пределах. С увеличением объёма ёмкости функциональность воздушного компрессора возрастает, хотя и габаритные размеры установки увеличатся. Тем не менее, объём не может быть менее 10 л. Следует учитывать, что для целей покраски длина трубопроводов (а, следовательно, и потери) возрастёт.

Как сделать компрессор, и в какой последовательности производить работы?

Необходимые материалы

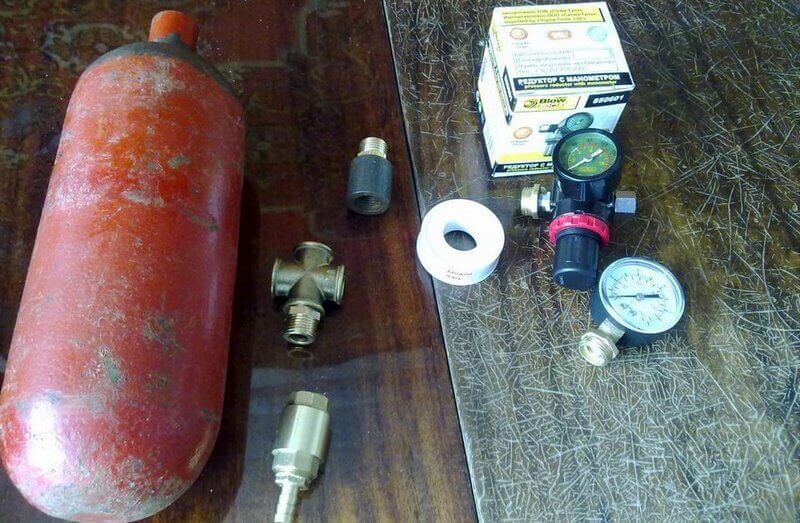

Очевидно, что для работы нам будет необходимо собрать определённые материалы. Итак, чтобы собрать самодельный воздушный компрессор под напряжение в 220В для покраски авто, нам понадобятся следующие детали:

• манометр;
• редуктор с фильтром защиты от масла и влаги;
• реле для регулировки давления;
• фильтр очистки для бензиновых двигателей;
• крестовина для воды с резьбой внутри;
• переходники резьбовые;
• хомуты;
• мотор;
• ресивер;
• масло для двигателя;
• выключатель под напряжение в 220В;

Материалы для самодельного компрессора

• трубки из латуни;
• маслостойкий шланг;
• деревянная доска;
• шприц;
• средство для удаления ржавчины;
• шпильки, гайки, шайбы;
• герметик, фум лента;
• эмаль для металла;
• пилка или напильник
• колеса от мебели;
• фильтр моторный дизельный.

Собрать этот список несложно. После того как всё необходимое собрано, можем приступать к работе.

Начинаем сборку

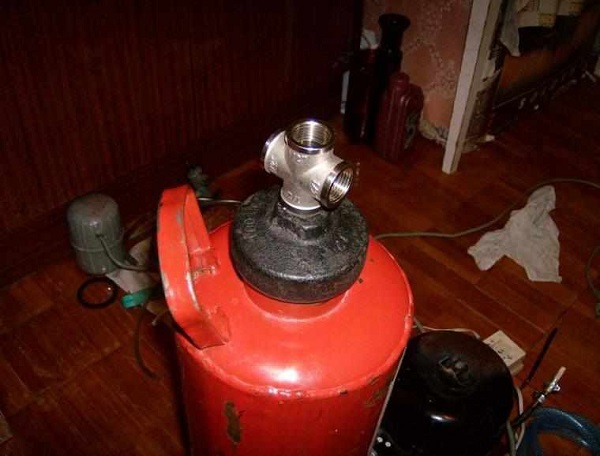

Идеальным будет демонтаж узла огнетушителя и приваривание фитинга переходника. Альтернативный способ, это выкрутить часть вентиля, оставляя внутреннюю механику и удаляя управляющий элемент, после чего вкрутить к одному выходу переходник с внутренней дюймовой резьбой, к другому переходник с 1 на 38.

При помощи разводного ключа скручиваем переходники согласно схеме. Далее, монтируем редуктор, манометр, реле давления и переходник на гибкий шланг.

Следующим этапом будет прикручивание колес к листу ДСП. Так как, конструкция будет двухуровневая, нужно просверлить отверстия под шпильки. После чего, водружаем на свое место огнетушитель.

В случае использования гидроаккумулятора, схема сборки еще проще, так как, он имеет кронштейны сверху и снизу. Поэтому нижние крепления прикручиваются к основе, а верхние служат для установки компрессора.

В нашем случае, второй этаж нужно сооружать. Для этого делается разметка, высверливаются отверстия, и скрепляются болтами верхний и нижний этажи. После чего на второй этаж монтируется компрессор. Для снижения вибрации подойдут силиконовые прокладки.

При монтаже компрессора ставим шайбы. Прикручиваем к резервуару модуль распределения воздуха. С помощью шланга и хомутов плотно соединяем выход компрессора и вход блока подготовки воздуха.

Теперь пришло время поработать со схемой подключения. Будет уместной установка перемычки. Также не помешают защитные элементы. Линия подключения должна проходить через реле и выключатель. Само подключение будет проходить следующим образом.

От вилки провод фазы идет к выключателю. Затем подключается к нужной клемме реле. В случае отсутствия провода заземления заводим нулевой провод на клемму заземления реле.

Уже от реле, провод фазы и нулевой провод идут к пусковому устройству привода компрессорной станции и подключаются согласно схеме к нужным клеммам. Далее, на клеммной колодке пускового устройства устанавливаем перемычку, путем спайки.

Она обеспечит подключение обмоток к фазе. Кабеля можно уложить в пластиковые стяжки. Проверяем и запускаем установку. Затем красим ее.

Следующая статья: Покраска пластика салона автомобиля своими руками.
Предыдущая статья: Покраска перламутром автомобиля.

Хочешь знать о покраске автомобиля все? Читай еще полезные статьи:

• Полимерное окрашивание машины. Все по делу.
• Проверяем покраску авто. Эти советы важны.
• Прибор для измерения толщины лакокрасочного покрытия. Пригодится если вы хотите купить авто.

Что потребуется для изготовления компрессора своими руками и где все это можно купить?

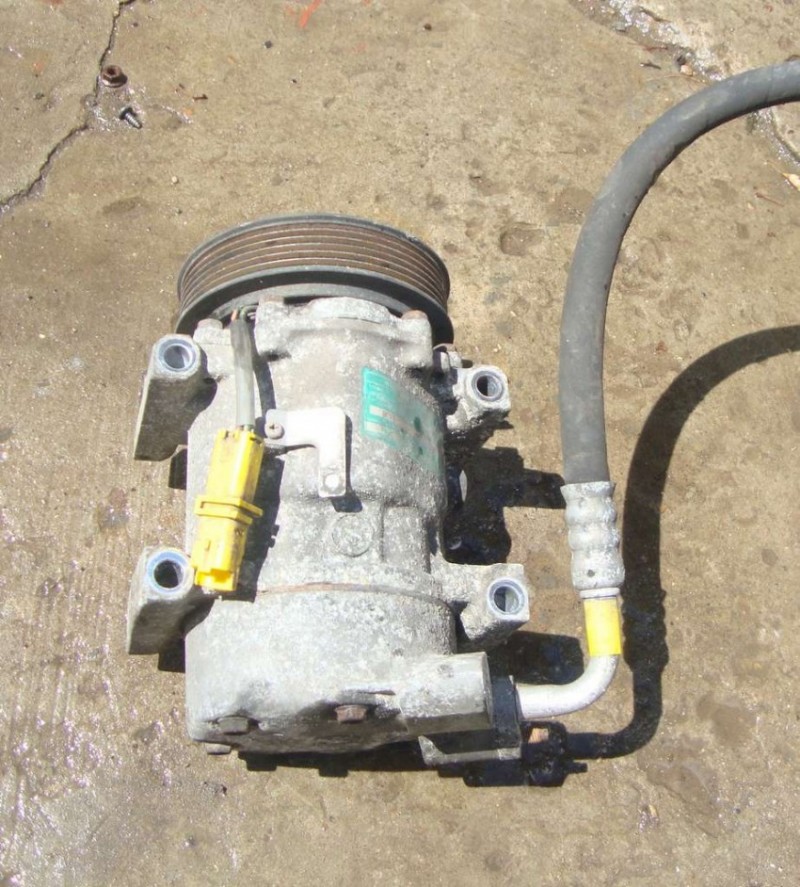

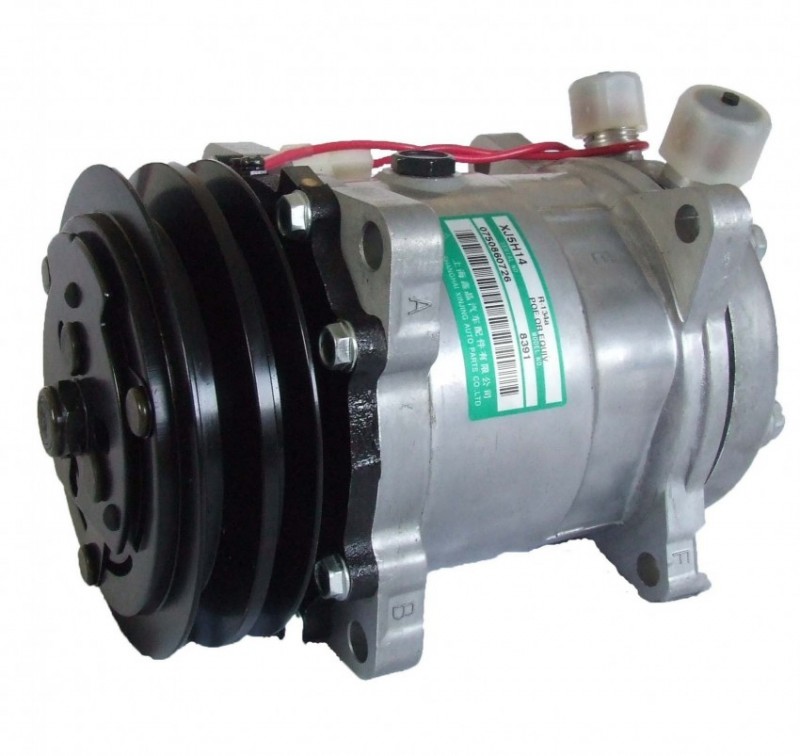

Компрессор от холодильника. Можно свинтить со своего старого, можно купить в ремонтной мастерской, которая занимается холодильниками. Чтобы не путаться, поясним, что мотор холодильника это и есть компрессор.
Герметичная емкость, хорошо удерживающая давление. Ресивер. Многие используют баллоны от огнетушителей, но имеются и пластиковые емкости, вполне устойчивые к нагрузкам

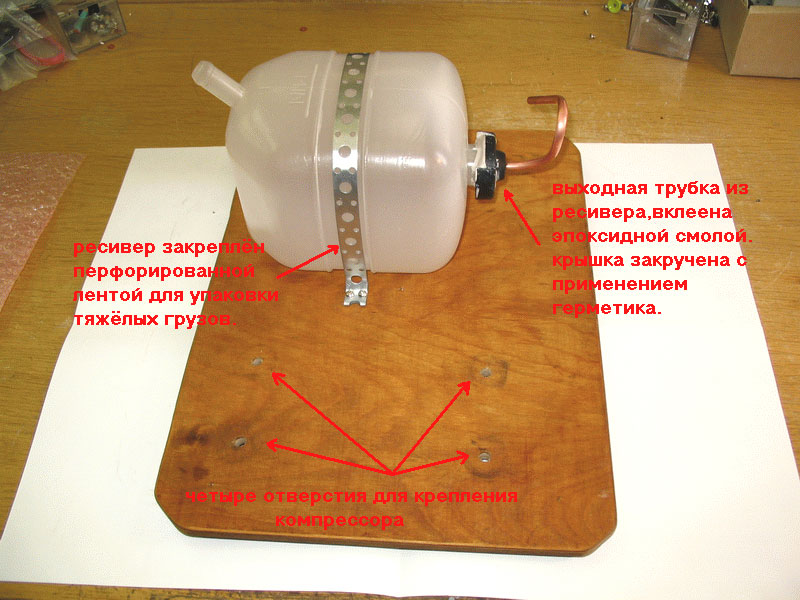

Важно, чтобы емкость была достаточной величины для перемешивания воздуха и выравнивания давления от компрессора холодильника. Можно сделать ресивер из подходящей пластиковой емкости от садовых опрыскивателей

Если емкость пластиковая, потребуется эпоксидная смола для креплений.
Пускозащитное реле. Можно взять от того же холодильника или купить. Но обычно мотор и реле вместе, именно от реле идет шнур питания с вилкой.
Бензиновый фильтр, дизельный фильтр.
Манометр. Продается в магазине сантехники. Не обязательная, но желательная деталь. Устанавливается на металлический ресивер.
Лента ФУМ для соединений.
Три отрезка топливного шланга. 2 по 10 сантиметров и 1 около 70.
Шланг, который будет выводить воздух. Можно прикрепить штатный шланг от аэрографа или более толстый шланг, если оборудование будет применяться для покраски автомобилей.
Хомуты, крепления, изолента.

Желателен некоторый опыт работы своими руками.

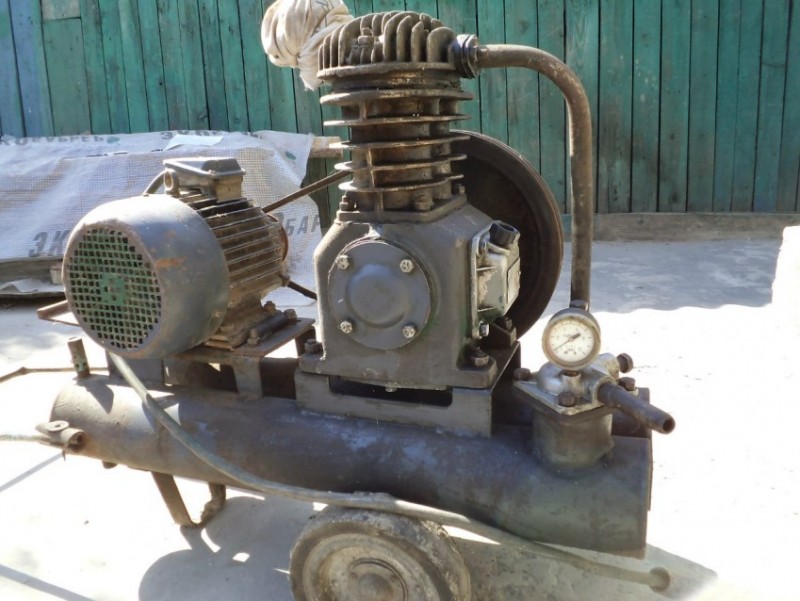

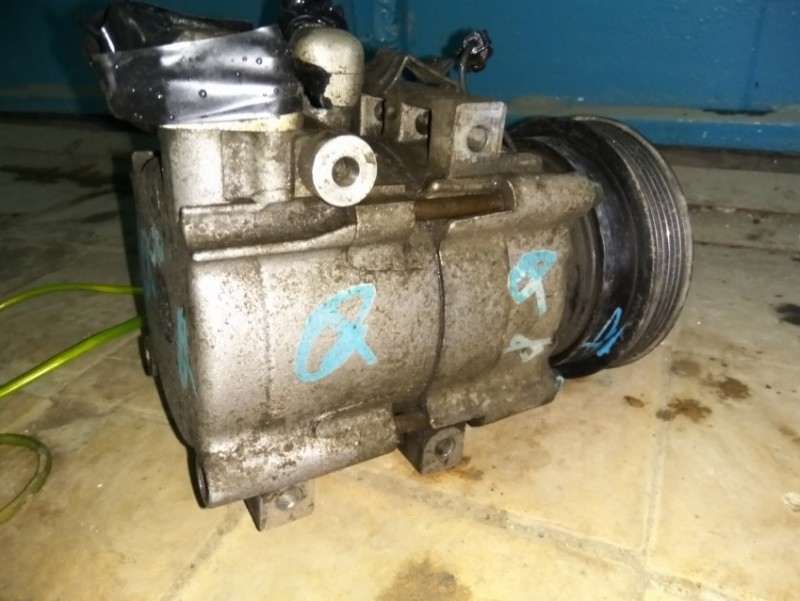

Воздушный компрессор из автодеталей

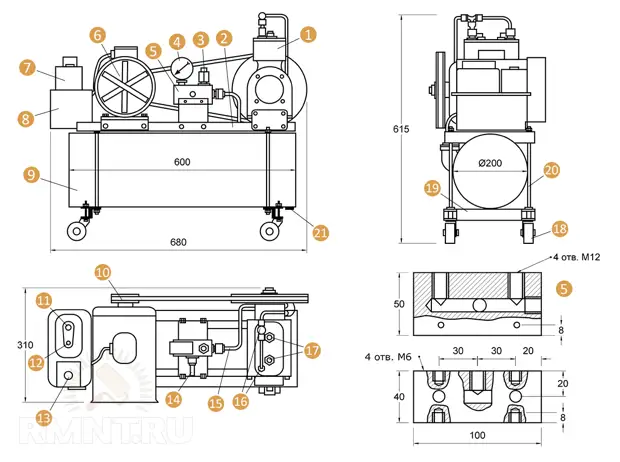

Компоновочный чертёж компрессорной установки: 1 — компрессор от ЗИЛ-130; 2 — рама из уголка; 3 — предохранительный клапан; 4 — стандартный манометр; 5 — коробка раздаточная; 6 — трёхфазный электродвигатель (1 кВт, 1380 об/мин); 7 — коробка пуска (от стиральной машинки); 8 — конденсаторная батарея (ёмкость рабочая — 25–30 мкФ, пусковая — 70–100 мкФ); 9 — ресивер (из кислородного баллона или глушителя КрАЗ); 10 — передача клиноременная (снижение оборотов 1:3); 11 — кнопка «Стоп»; 12 — кнопка «Пуск двигателя»; 13 — кнопка для краткосрочного включения пусковой конденсаторной батареи; 14 — штуцер расходного (выпускного) клапана; 15 — трубки алюминиевые Ø 6 мм; 16 — клапаны выпускные; 17 — клапаны впускные; 18 — колёса (4 шт.); 19 — поперечное ребро жёсткости; 20 — шпилька стяжная (М10 — 4 шт.); 21 — сливное отверстие с пробкой

Подключение трёхфазного двигателя в однофазную сеть: а — «треугольником»; б — «звездой»

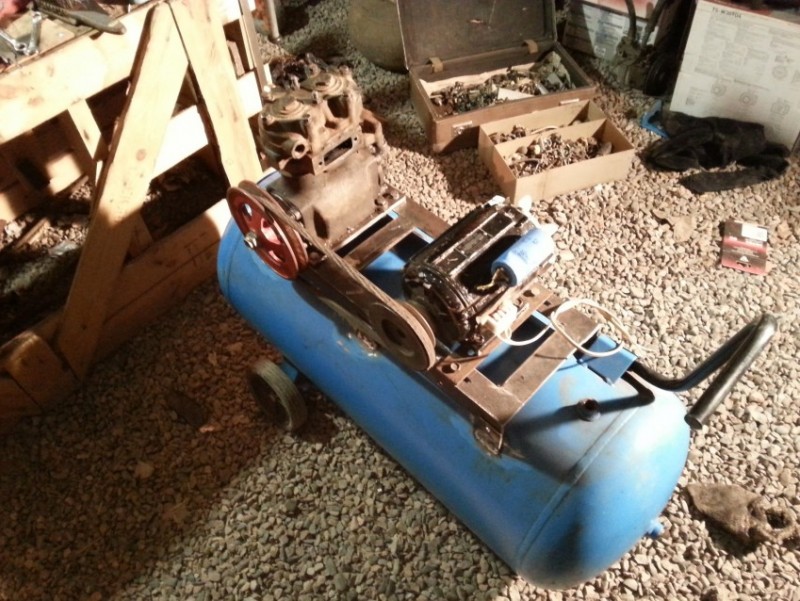

Пример самостоятельного монтажа воздушного компресса из новых деталей и узлов вы сможете посмотреть на видео.

Демонтажные работы

Перед тем, как начинать сборку компрессорного агрегата из старого холодильника, надо с него снять компрессор, обеспечивающий движение хладагента по системе охлаждения. Как правило, этот узел устанавливают сзади в нижней его части. Компрессор закрепляют к корпусу с применением стандартного крепежа. Перед тем как его снять, необходимо стравить фреон и откусить латунные трубки. Для их отделения от корпуса компрессорного агрегата использовать ножовку нельзя. Так, как при пилении образуются опилки, которые могут попасть внутрь агрегата и нанести ему непоправимый вред. Поэтому трубки надо отсоединять при помощи кусачек. После того, как трубки отсоединены, надо снять распределительную коробку. Как правило, она черного цвета, выполнена из пластика. В нее входит несколько проводков. Затем, можно демонтировать и сам компрессор. Все детали и крепеж, которые образовались после снятия компрессора необходимо оставить в сохранности, они потребуются в дальнейшем при сборке компрессора.

Как сделать простой компрессор – подробная инструкция

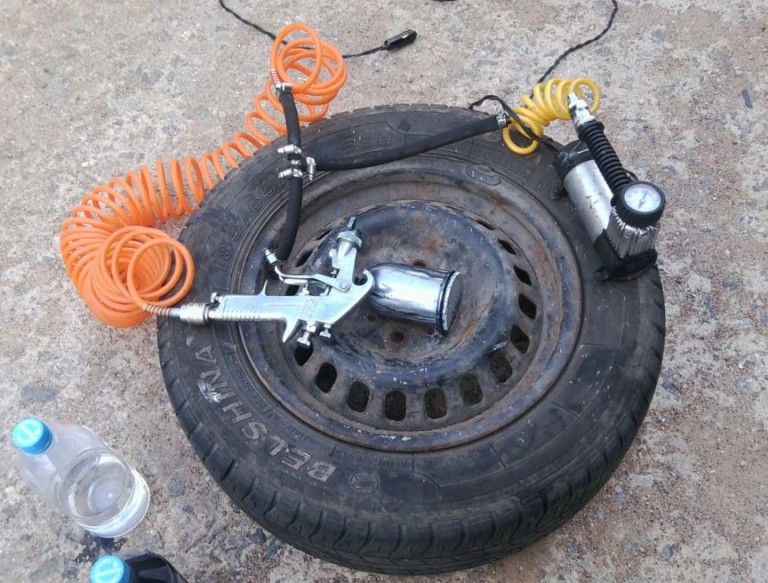

Простейший компрессор легко сделать из автомобильной камеры. Для простых ремонтных работ в гараже такой простой компрессор вполне подойдет.

Нам понадобятся следующие детали:

• в качестве ресивера будем использовать старую камеру, покрышку можно и не снимать. Главное, чтобы она была герметична;
• нагнетателем воздуха в таком компрессоре будет насос автомобильный с манометром;
• еще понадобиться сосок от камеры, ремонтный комплект для резины и шило.

Порядок сборки простейшего компрессора за пять минут:

• обязательно вулканизируем камеру, если есть утечка воздуха;
• теперь нужно установить дополнительный сосок в камере, через который будет подаваться воздух на краскопульт;
• второй родной сосок камеры будет служить предохранительным клапаном для регулировки давления;
• сосок вклеиваем, герметизируем прокладками и соединяем с краскопультом.

Важно. Ниппель из второго соска нужно удалить, чтобы струя воздуха из камеры подавалась на краскопульт свободно.. Осталось отрегулировать нужное давление в ресивере

Это делается путем проб и ошибок. Красим опытную поверхность и добиваемся того, чтобы краска ложилась равномерно. Следим за манометром – в процессе нанесения краски уровень давления должен снижаться плавно, а не скачками

Осталось отрегулировать нужное давление в ресивере. Это делается путем проб и ошибок. Красим опытную поверхность и добиваемся того, чтобы краска ложилась равномерно. Следим за манометром – в процессе нанесения краски уровень давления должен снижаться плавно, а не скачками.

При помощи такого простого компрессора можно подкрасить кузов или отдельные детали, но для профессиональной и удобной работы нужен более совершенный компрессор – с автоматикой.

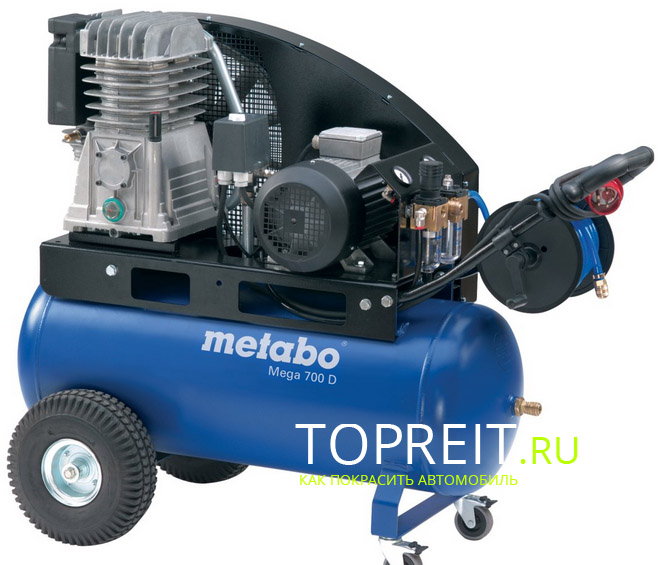

Лучшие приборы для профессионального применения

Когда покраска автомобилей осуществляется профессионально, о бюджетных прямоприводных изделиях следует забыть. Для таких целей потребуются мощные устройства с ременным приводом, которые не перегреваются. Их оснащают схожими электродвигателями, однако благодаря разнице в диаметре шкивов коленвал будет вращаться медленнее. В связи с этим воздухонагнетательная часть не будет перегреваться, а компрессорная часть успеет как следует смазаться. Подобное даст возможность применять компрессоры этой категории в более производительном режиме, однако следует учитывать, что беспрерывное применение, как и прежде, недопустимо.

ABAC 6000/270 CT 7,5

В линии профессиональных изделий данный компрессор стоит особняком. Он особенный тем, что в нем присутствует приемлемое соотношение цены и технических характеристик. Устройство поршневого блока включает в себя 2 цилиндра различного диаметра, которые обеспечивают двухступенчатое сжатие воздуха. Подобное решение по сравнению с 1-ступенчатыми изделиями даст определенные преимущества: экономичность расходования электрической энергии, повышенная мощность и действенный теплоотвод, который увеличивает период эксплуатации.

Компрессор пригоден для профессиональных покрасок автомобилей, дробления, затягивания гаек и прочих полупромышленных заданий. Надежность и длительность эксплуатации устройства совмещается с повышенным комфортом – предусматривается наличие масляного индикатора, для быстрого и точного регулирования давления при выходе устанавливается регулятор с манометром. Кроме того, как следует продумана транспортирование, которое подразумевает наличие 2 задних колес и 1 поворотного. Безопасная эксплуатация обеспечена автоузлом, который отключает прибор во время набора максимального давления и включает в процессе понижения до минимального.

Плюсы:

• двухступенчатый блок;
• высокий воздухопоток;
• высокое давление;
• надежная и длительная эксплуатация;
• комфортное применение.

Минусы:

не выявлены.

REMEZA СБ4/C-100.LB75

Производитель из Беларуси популярен с конца 20 века. За данный период производит компрессоры и экспортирует в 25 стран мира. Его изделия отличаются сочетанием высоких технических характеристик и адекватной цены

Но у компрессора присутствует другое важное отличие – способен стабильно функционировать при низком напряжении в сети. Большинство автосервисов расположены на территории маленьких предприятий, где производительная техника провоцирует просадку напряжения

Применение обыкновенных компрессоров в подобной ситуации чревата поломкой.

Ввиду особенностей конструкции изделие “выдувает” 10 бар с выходной производительностью 616 л в минуту компрессор легко запитывает любой пневматический инструмент (пистолет для покраски автомобилей, шлифовальная машина либо отбойный пневматический молоток). Высококачественная сборка прибора заметна невооруженным глазом, окраска ресивера осуществлена оптимальным образом: не ржавеет и не пачкается.

Плюсы:

• высокопроизводительное устройство;
• значительный запас воздуха;
• качественная сборка;
• простой интерфейс;
• надлежащее охлаждение.

Минусы:

• немобильный;
• не везде возможно подключить к 3-хфазной сети.

FIAC AB 100-360

В серии лучшие воздушные компрессоры рассматриваемое изделие является лучшим. Одноступенчатый масляный компрессор изготавливается непосредственно для интенсивного применения на небольшом производстве. Обладает производительностей в 252 л в минуту, дополняется 100 л ресивером и включает в себя 2 цилиндра, которые подвергнуты хонингованию, вследствие чего масло сможет задержаться на стенках. Кроме того, внедряется специальная конструкция клапанов Fast Valve, обеспечивающая наименьший шум при работе и являющаяся более надежней, чем обыкновенная.

Разработчик из Италии длительное время популярен на отечественном рынке и обладает широкой сетью профильных сервисных центров. Они взаимодействуют с зарубежными инженерами, имеют склады с различными запчастями и быстро решают разнообразные технические задачи. Подобное подтверждается отзывами – на нехватку либо продолжительную доставку запчастей жалоб нет. В основном устройство характеризуется в качестве высокопроизводительного, безопасного и долговечного прибора, но для продления срока эксплуатации следует соблюдать рекомендованный режим функционирования.

Плюсы:

• адекватная стоимость;
• безопасность конструкции;
• надлежащее охлаждение;
• защита электродвигателя от перегрева;
• устойчивое функционирование при любых режимах;
• продолжительная эксплуатация.

Минусы:

значительный вес.

Ресивер воздушный своими руками

Для пополнения сжатым воздухом идеально подходят огнетушители, а точнее пустые баллоны от него. Они обладают рядом подходящих для этого дела характеристик: могут выделить большое давление внутри, имеют достаточный запас прочности. Вам нужен огнетушитель с достаточной ёмкостью, к примеру, 10 литров. Он выдержит 150 бар.

Демонтируйте запорно-пусковое устройство и вверните в образовавшееся отверстие переходник. Намотайте для дополнительной площади на его резьбу фум-ленту. Не забудьте и о корпусе огнетушителя: если на нём есть следы ржавчины, устраните её преобразователем.

компрессор воздушный российский

Это была самая лёгкая часть. Теперь вам нужно заняться внутренностями огнетушителя. Наверняка они не в лучшей форме, поэтому налейте очищающую жидкость внутрь огнетушителя и тщательно взболтайте. Подождите какое-то время, затем вылейте жидкость.

После наведения чистоты вверните водопроводную крестовину, используйте герметик или фум для обеспечения хорошего контакта. Таким образом, вы уже подготовили две самых важных детали для работы компрессора.

Компрессор воздушный своими руками: монтаж

Чтобы вам было удобнее транспортировать собранный компрессор, соберите все части конструкции на одном основании.Берем доску, крепим нагнетатель и рядом ставим корпус от огнетушителя. Закрепите двигатель на выбранном основании с помощью резьбовых шпилек. Просверлите заранее дрелью отверстия в основе.

Скрепите шпильки гайками с шайбами. Расположите ресивер вертикально, при этом нужно закрепить его с помощью трех сложенных вместе листов фанеры. В них прорезается отверстие для ресивера.

Еще два листа прикрепите к несущему основанию и склейте с листом, который удерживает ресивер. В основании нужно продолбить выемку точно под размер вашего огнетушителя. Можно также под основание прикрутить мебельные колесики, чтобы удобнее было его передвигать. После этого вам нужно выполнить следующие действия:

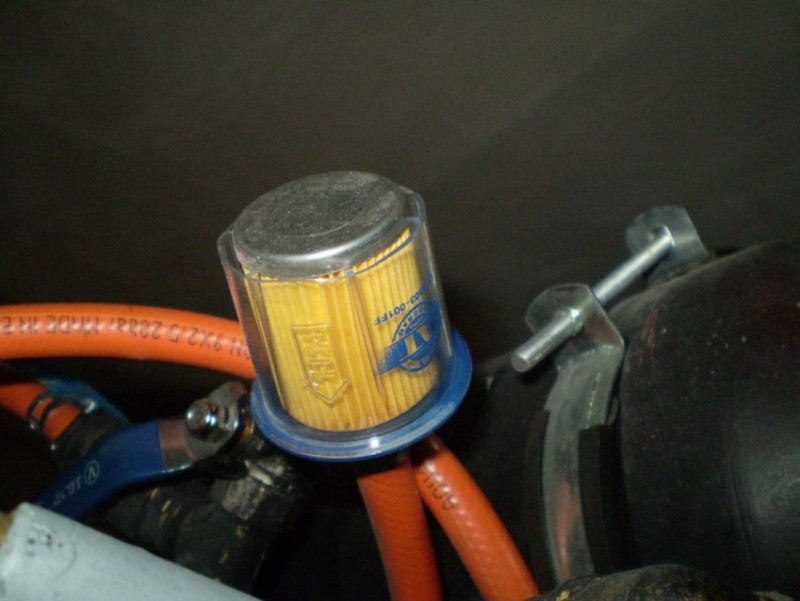

1. Обеспечьте защиту собранной системы от попадания в неё пыли и крупных частиц. Для этого нужно поставить фильтр грубой очистки топлива в отверстие воздухозаборника. Это можно сделать, используя резиновый шланг. Обратный клапан для компрессора следует установить тоже, чтобы обеспечить правильность работы системы.
2. Установите на выходе из компрессора также масловлагоотделитель. Он нужен для того, чтобы останавливать частицы жидкости. На роль такого фильтра подойдёт фильтр системы питания дизельного движка. Нужно прикрепить его к нагнетителю при помощи маслостойкого шланга. И поскольку давление в этой части конструкции высокое, вам необходимо применить автомобильные хомутики, которые затягивают винтами.
3. Присоедините фильтр для отделения масла и влаги ко входу редуктора. С помощью редуктора будет обеспечена развязка давления в ресивере и на выходе нагнетателя. Выход высокого давления вверните в водопроводную крестовину с одной из её сторон.

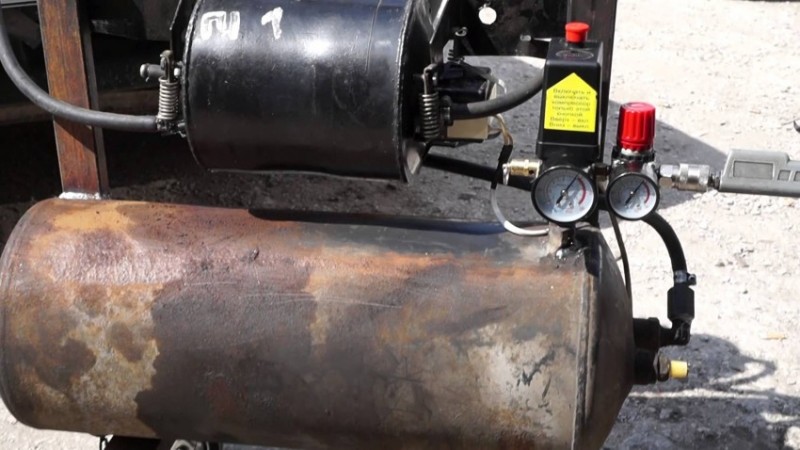

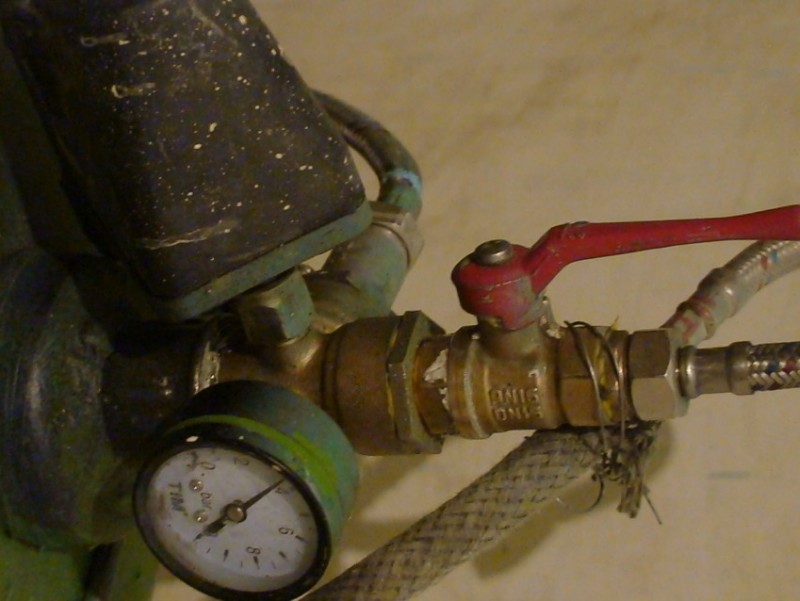

4. Установите с противоположной стороны крестовины манометр. С его помощью можно будет контролировать давление воздуха в баллоне. На верх крестовины нужно навернуть регулировочное реле. Обязательно проследите, чтобы все соединения были укреплены изнутри слоем фум-ленты.
5. Благодаря реле вы сможете задавать весьма широкий диапазон режимов давления в ресивере путём прерывания цепи питания нагнетателя. Вы можете в качестве исполнительного ключа выбрать РМ5 либо РДМ5. Такие устройства будут активировать электрическую цепь компрессора в случае, если давление в ресивере упадет ниже определенного уровня. Нужное вам давление настройте на реле при помощи двух пружин. Большая пружина устанавливает минимальный уровень давления, а малая регулирует максимально возможное давление в ресивере. Названные прерыватели выпускались для цепи водоснабжения, и потому электрически пассивны. Их нужно присоединить так, чтобы один контакт совпадал с нулём сети 220В, а второй — с нагнетателем.
6. Подключите фазу сети посредством тумблера ко второму выходу компрессора. Установив в цепь компрессора тумблер, вы сможете быстро отключать его без необходимости каждый раз выдергивать вилку из розетки. Не забудьте хорошо припаять все контакты и изолировать их. В общем виде, в этом и заключается всё устройство компрессора.

Возможные проблемы

Вы можете перепутать, какое из отверстий в компрессоре предназначается для залива масла. Такое у меня бывало. Как показывает практика, масло можно лить в любую трубку компрессора, кроме выхода воздуха. Если вы что-то напутаете, исключите трубку, откуда выходит воздух и смело лейте масло в одну из оставшихся.

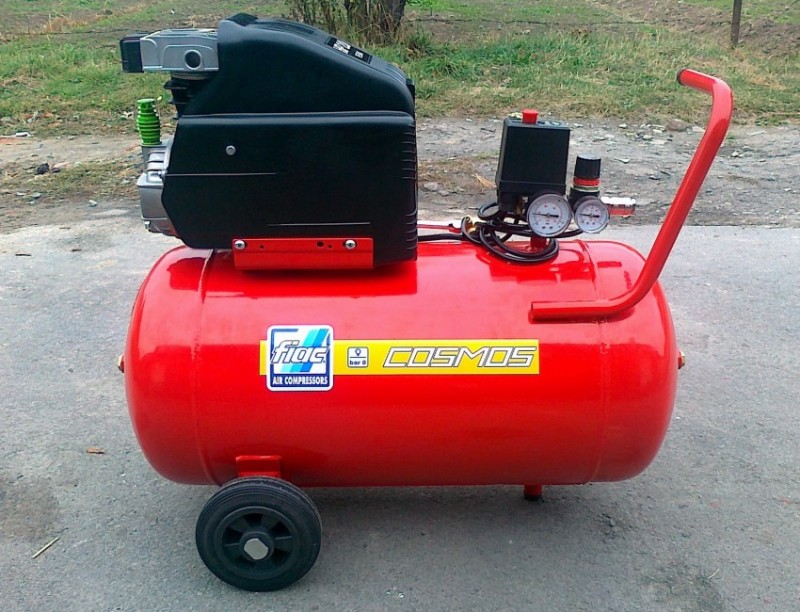

компрессор воздушный зарубежный

Также можно столкнуться с проблемой подключения выхода кмпрессора к огнетушителю. Вы можете, конечно, нарезать резьбу в теле огнетушителя, но может попасться такая модель, где тело сварено из листов металла, и торцы этих листов слишком тонкие для того, чтобы делать на них резьбу.

Выход из этой ситуации есть: нужно спаять такие стенки флюсом. Просверлите отверстие примерно до десяти миллиметров, зачистите его до металла, залудите и вставьте туда также залуженную трубку (такую, что используются для подключения смесителей). Потом запаяйте конструкцию.

С обратной стороны поставьте цанговый зажим — такой можно найти на любом рынке. В итоге это соединение может выдержать давление до 6 атмосфер. На реле обычно деление доходит до 5,5 атмосфер. Начальная позиция — примерно 2,8.

Советы потребителям

Выбирая компрессоры воздушные 220 В, учитывайте, что большое значение имеет не только учитывание показателей мощности, но и модификаций типов масляных и безмасляных вариантов. Масляные модели обычно обладают довольно низкой стоимостью, но при этом хорошей производительностью. Такие типы выбирают чаще всего, несмотря на то, что приходится осуществлять постоянный контроль над маслом и следить за использованием масляных фильтров, а также уровнем смазки в них. Они на производстве и в быту.

Наиболее маломощными оказываются безмасляные компрессоры, но они подают воздух в чистом виде и не предполагают сложного технического обслуживания. Поэтому их особенно часто применяют при покрасочных работах и в отрасли мебельного производства.

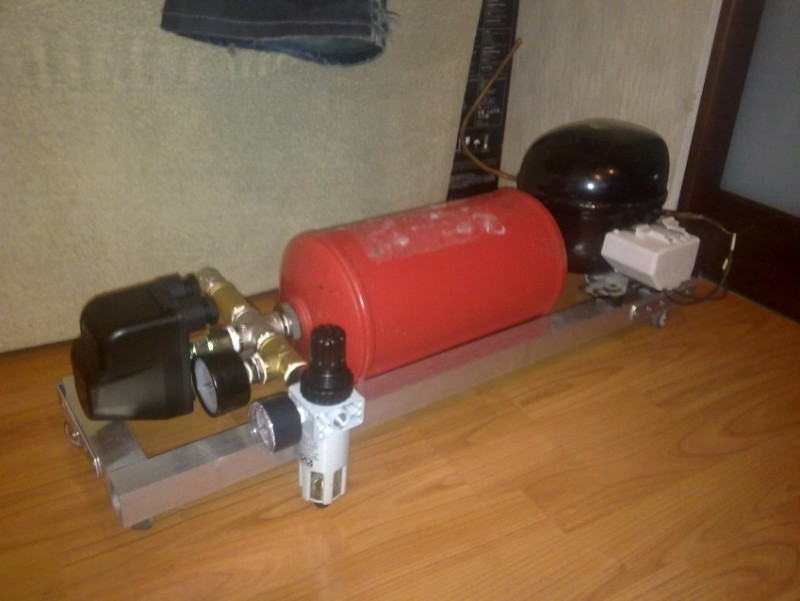

Компрессор из огнетушителя с мотором от холодильника

Для создания самодельного компрессора подойдёт огнетушитель ОУ-10 или аналог.

Процедура выполняется поэтапно, ниже подробная инструкция:

• Баллон изнутри и снаружи очистить от остатков пенного раствора, грязи, ржавчины и других загрязнений.
• В резьбу вставить переходник, монтаж обязательно должен производиться герметично.
• К переходнику зафиксировать четверник, резьба внутренняя, размер ¾ дюйма.
• В моторе от установки охлаждения следует найти кончик от трубки для залива масла. Окончание откусить бокорезами и заменить масло.
• Предыдущую смазку слить в ёмкость с мерными отметками для определения количества масла.
• При помощи шприца в электрический мотор ввести новое масло, при расчёте количества добавить 10–12 %.
• Маслозаливную трубку снова заглушить, можно сжать концы или вставить болт, обмотанный фум-лентой.
• В моторе найти пусковое реле, которое вместе с баллоном установить раме будущего агрегата. В качестве крепежей лучше использовать болты, но стяжки также подойдут.
• На трубку для забора воздуха установить фильтр бензинового типа для очистки получаемого воздуха. Установка фильтра подразумевает монтаж резинового переходника.
• На магистраль вывода с нагнетателя хомутами закрепить топливный фильтр от дизеля с устройством для отделения влаги. Без фильтрующего элемента в краску попадут капли воды и масла.
• К магистрали подключить редуктор для сохранения давления внутри баллона.
• За редуктором шланг прикрепляется к четвернику.

Компрессор из огнетушителя с мотором от холодильника

• Оставшиеся входы четверника оборудуются манометром и реле для контроля уровня давления.
• Для регулировки минимального и максимального давления на баллон устанавливают контрольное реле пружинного типа. Подключают его одним проводом к двигателю, а второй стороной к минусовому проводу сети. Провод для подключения на «плюс» соединяется с кнопкой пуска. Для качественного соединения используют пайку и качественную изоляцию.
