Поддон картера двигателя

Как защитить поддон картера от повреждений

Поддон картера может быть поврежден в результате езды по плохим дорогам, наезда на крупный камень или бордюр. Поэтому нельзя отворачиваться от вопроса о его дополнительной защите.

Защиты двигателя бывают нескольких видов:

• полимерные;
• стальные;
• алюминиевые;
• титановые.

Алюминиевая защита имеет небольшой вес и коррозийную стойкость, но из-за высокой стоимости и мягкого металла, использовать ее при езде по плохим дорогам также не рекомендуется.

Титановые были бы идеальным вариантом, по всем характеристикам, если бы не их дороговизна. Пока они остаются прерогативой для автомобилей премиум класса.

Оптимальным решением будет защита двигателя, изготовленная из стали. Она надежно убережет картер мотора при своей невысокой стоимости. На многих современных автомобилях заводом-изготовителем предусмотрена возможность установки защиты двигателя. Поэтому, чтоб упростить монтаж, подбирать ее нужно с учетом марки и модели вашей машины. Не лишним будет уплотнить защиту, установив специальные вставки, чтоб она не дребезжала при движении, или периодически контролировать затяжку болтов крепления.

Поддон картера есть не только у двигателей внутреннего сгорания. Он также может быть и у электродвигателя, коробки переключения передач, будь это вариатор, ручная или автомат. Там он выполняет практически такие же функции и в некоторых случаях, например, если это внедорожник для трофи-ралли, требуется более мощная картерная защита, не только двигателя, но и других механизмов.

Как это выглядит

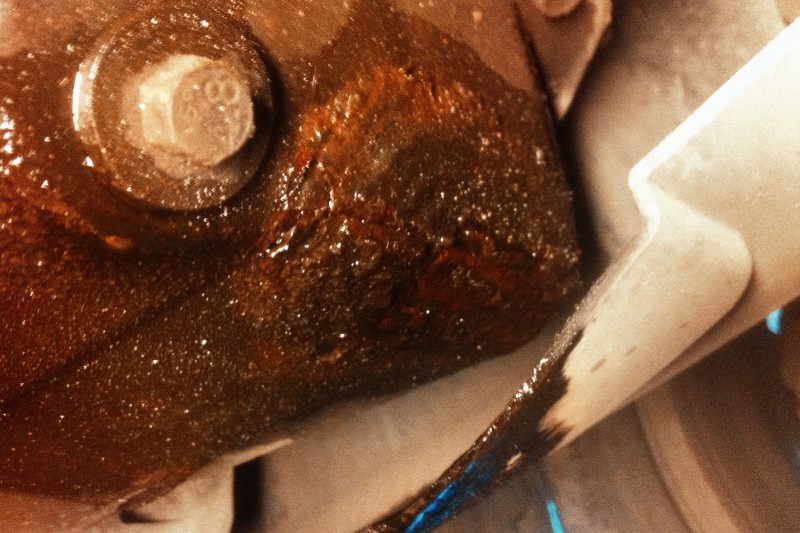

Защита поддона принимает на себя все невзгоды, набирает слой грязи, ржавеет, закисает и далеко не каждый мастер откручивает её во время диагностики. К тому же это стоит денег, в половине случаев ломается крепёж, иногда защиту приходится срезать, да и человеческий фактор в виде лени или спешки накладывает отпечаток. Приплюсуем сюда количество рук, через которые проходит автомобиль: на выходе имеем с десяток причин почему спустя 3-5 лет с момента выпуска имеем ржавый поддон и не ясно с кого спрашивать.Коррозия масляного поддона двигателя
В львиной доле случаев страдает правая сторона поддона (со стороны навесного оборудования).Многочисленные очаги коррозии
Народные средства «обработать восстановителем ржавчины» или «зачистить и покрасить» могут служить в качестве временной меры и только в самом начале процесса коррозии, иначе он переходит в скрытую фазу и идёт не по поверхности, а сразу вовнутрь.Очаги коррозии продолжают шириться даже под защитным составом
В крайних случаях коррозия поддона настолько сильная, что масло начинает сочиться сквозь образовавшиеся каверны, и от беды отделяет самая малость: даже слабый удар или вибрация чреваты дырой. Если вовремя не заметить течь, двигатель получает необратимые повреждения, после которых приходится менять его в сборе.Гнилой насквозь поддон двигателя

Конструкция

Автомобильный двигатель – очень сложная система с множеством разных по размеру и форме деталей Материалом для производства корпуса силового агрегата является сплав алюминия с другими крепкими металлами. Это позволяет сделать корпус лёгким, прочным, хорошо отводящим повышенную температуру. Нижнюю часть закрывает поддон картера двигателя, который, помимо защитных функций, служит ёмкостью для стекающего вниз масла. Крепится поддон с помощью болтов, а между ним и картером находится прокладка, предотвращающая утечку масла через место стыка поддона с корпусом движка. Для улучшения жёсткости конструкции предусмотрены отливы, играющие роль рёбер жёсткости и служащие посадочным местом для коленвала.

Коленчатый вал удерживается на рабочем месте специальными крышками, называемыми коренными. Они прикручиваются к корпусу силового агрегата специальными болтами. Выступающие наружу части вала закрываются крышками, которые называются передней и задней. Они снабжены сальниками для предотвращения вытекания моторного масла. Помимо коленчатого, в картере присутствуют также промежуточные валы, предназначение которых заключено в балансировке работы агрегата.

С наружной стороны картер двигателя имеет несколько отливов для усиления посадочного места стартёра, генератора, компрессора кондиционера и помпы системы охлаждения. К задней части прикручивается коробка передач, а места стыковки также усилены дополнительными отливами.

Сверху на картер устанавливается головка блока цилиндров, удерживающаяся на нём с помощью болтов или металлических шпилек с нарезанной на них резьбой. Во избежание утечек с места стыковки корпуса мотора и головки блока проложена прокладка картера двигателя. Она предотвращает утечку наружу охлаждающей жидкости.

Поддон картера двигателя: ремонт

Часто ремонт или восстановление поддона картера двигателя можно осуществить самостоятельно.

Когда течь возникает в районе прокладки между поддоном кратера и блоком цилиндров, прежде всего стоит проверить затяжку болтов/гаек крепления. Затягивать болты необходимо согласно моментам затяжки, рекомендованным производителем, иначе можно сорвать резьбу или спровоцировать появление трещины – тогда придется делать более сложный и дорогостоящий ремонт, восстанавливая герметичность картера двигателя.

Если затяжкой болтов устранить течь не удалось, необходимо заменить прокладку. В этом случае, без снятия поддона не обойтись. Это не сложно сделать из смотровой ямы, на эстакаде или подъемнике. Как снять и установить поддон картера двигателя самостоятельно мы рассмотрим далее.

А вот если вы диагностировали в своей машине трещину поддона картера, то лучший способ ремонта — его полная замена. Однако бывают ситуации, когда автомобиль редкой модели или новая деталь стоит достаточно дорого, есть несколько способов восстановления ее целостности. Например, с помощью клея, сухой сварки или сварки аргоном.

«Как вас теперь называть?»

Название «поддон картера двигателя» расшифровывается как деталь, расположенная под дном картера. А что такое — картер? В технике так называют корпусную деталь, в которой размещается какой-либо механизм. Применительно к автомобилю, это:

• картер двигателя;
• сцепления;
• коробки перемены передач (КПП);
• раздаточной коробки;
• рулевого управления;
• заднего моста;
• некоторые другие.

Устройство получило название по фамилии английского инженера, разработавшего защитный кожух ведущей цепи мотоцикла с масляной ванной. Поэтому картером обычно называют узел, в котором залито масло для смазки той или иной передачи («мокрый» картер). Хотя картер может быть и «сухим». Например, — сцепления, а также некоторых двигателей.

Для употребления в быту название «поддон картера» слишком длинно, поэтому его называют либо просто поддоном, либо картером. Хотя в строгом понимании — это не совсем картер. Ну, да ладно, как говорится: «Хоть горшком назови, только в печь не ставь».

Конструкции и назначение

Масляный поддон двигателя играет роль смазочного бака и защитного ограждения коленчатого вала, и выполняет несколько задач:

• сбор и хранение масла, стекающего с деталей шатунно-поршневой группы (ШПГ);
• предохранение моторной смазки от расплескивания при движении автомобиля;
• защита смазочного материала от внешней среды (пыль, грязь, песок, вода и т. д.);
• охлаждение моторного масла;
• сбор продуктов износа пар трения ШПГ и шеек коленвала;
• ограждение внутренних деталей мотора от окружающей среды.

Конструктивное исполнение узла зависит от компоновки моторного агрегата, технических традиций и технологических возможностей компании, и бывает весьма многообразным. Наиболее распространены штампованные, литые и комбинированные конструкции. Рассмотрим их подробнее.

Литые из алюминиевых сплавов

На некоторых моделях масляный поддон двигателя выполнен из алюминиево-магниевых сплавов, к примеру — цельнометаллический фургон Mercedes-Benz Sprinter. Иногда литой картер играет роль корпусной детали, то есть к нему крепятся некоторые узлы двигателя. Преимущества легкосплавных поддонов:

• Коробчатая форма с дополнительными внутренними перегородками придает картеру большую по сравнению со штампованным жесткость на кручение. В результате увеличивается жесткость всего двигателя, а значит, и его долговечность.
• Благодаря большей теплопроводности алюминия улучшается теплоотдача, и масло охлаждается более эффективно, то есть увеличивается срок его службы при сохранении смазочных свойств.
• Более толстые стенки уменьшают уровень шума, исходящего от двигателя, что обеспечивает больший комфорт в салоне и снижения негативного воздействия на окружающую среду.

Производители автомобильных компонентов выпускают алюминиевые аналоги для многих моделей с металлическим поддоном. Поэтому поклонники автотюнинга могут выбрать себе более «крутой» вариант этой детали, все зависит от количества денежных знаков.

Внимание: в случае повреждения поддона из легкого сплава выправить его невозможно, а для заваривания трещин требуется аргоновая сварка

Как самостоятельно снять поддон

Каких-либо сложностей замена поддона двигателя не представляет.

Машину следует поставить на ручной тормоз. Задние колеса дополнительно зафиксировать от качения любыми подручными средствами: обрезками досок, обломками кирпича и так далее.
Снять с аккумулятора минусовой провод во избежание случайного запуска двигателя.
Поочередно вывесить домкратом передние колеса и поставить под пороги надежные подставки. Лучше всего для этой цели подходят регулируемые винтовые опоры.
Подвесить двигатель, используя цепной подъемник, закрепленный на несущей конструкции потолка.
Снять экран дополнительной защиты картера.
Демонтировать детали, мешающие удалению поддона (среднюю балку двигателя, стабилизатор поперечной устойчивости или другие). Отсоединить приемную трубу глушителя.
Отвернуть пробку и слить из картера моторное масло в подставленную снизу емкость, сняв перед этим крышку маслозаливной горловины.
После того, как масло перестанет капать, можно приступать к отвинчиванию винтов крепления поддона с помощью сменных головок и трещотки.

После снятия поврежденный поддон можно выправить молотком на жесткой металлической плите. Проверьте состояние маслоприемника. Если он погнут, и выправить его затруднительно — купите новую деталь. Сборку производите в обратной последовательности. Прокладку поддона нужно установить новую.

Затяжку крепления производите постепенно, заворачивая крепежные винты по зигзагообразной траектории, чтобы не покоробилась привалочная плоскость детали.

В заключение напомним, что поддон двигателя — как то яйцо, в котором была спрятана смерть Кощея. Берегите тонкое подбрюшье автомобильного движка. Не уподобляйтесь капитану морского судна, посадившего по халатности свой корабль на прибрежные камни. Устранение последствий аварии — хотя и не сложный процесс, но довольно затратный, и требует немалого времени.

Уровень Масла, Объем Емкости и Крепление, Причина Попадания Бензина и Воды в Устройство, Для Дизельного Топлива

Картер двигателя является наибольшей полой частью автомобиля. Он соединяется с блоком цилиндров через специальную прорезиненную прокладку, предотвращающую утечку масла. Объем картера двигателя зависит от мощности двигателя и типа транспортного средства, на котором он используется.

Блок картера

 Назначение картера двигателя и его устройство

Картер предназначен для установки коленчатого вала и сопутствующих деталей двигателя. Его нижняя часть выполнена в виде поддона, изготовленного штамповкой из листовой стали. Так как картер подвергается механическим нагрузкам в нем применяются специальные поперечные ребра жесткости. В них присутствуют посадочные места для опорных подшипников коленвала и распредвала.

Защита картера двигателя — алюминиевый композитный кожух

На поддон, крепление которого к картеру выполнено на болтах, возложено несколько функций:

• защита кривошипно-шатунного механизма от загрязнений;
• резервуар для сбора масла, которое не используется в данный момент;
• осаждение мелких абразивных элементов, преимущественно металлического происхождения.

В картере двигателя имеются выходы для коленвала. Для предотвращения протекания масла используются резиновые либо войлочные сальники. Для большей герметизации системы в картере применяются канавки специальной конфигурации.

Для слива масла с картера используется специальное отверстие. Оно закрывается пробкой с резьбой. При холодном климате возможно вворачивание пробки с встроенным ТЭНом, предназначенным для предпускового прогрева масла двигателя.

Разжижение масла бензином

Проверяя уровень масла в картере двигателя, автовладелец может заметить изменение консистенции, цвета или появление постороннего запаха. Устройство четырехтактного двигателя не предусматривает смешивание масла с чем-либо, поэтому бензин или вода в картере являются серьезными неисправностями, требующими неотложного ремонта. Попадание топлива в масляный картер двигателя ведет к повышенному износу всех трущихся элементов, что ускоряет необходимость проведения капитального ремонта силовой установки.

Картер двигателя BMW N52

Для диагностики наличия бензина в картер рекомендуется:

• Присмотреться к выхлопу. Если он стал серого цвета и имеет запах бензина, то не сгоревшее топливо из цилиндра попадает в емкость с маслом;
• Прислушаться к работе двигателя на различных оборотах. Троение, нестабильная работа и наличие посторонних стуков сигнализируют о возможности попадания бензина в картер;
• Уровень масла повышен, так как оно не вмещается в отведенной ему ёмкости;
• Смазка визуально разжижена из-за наличия в ней топлива;
• Легкое воспламенение капли моторного масла при поднесении открытого огня.

При наличии достаточного количества времени можно проверить бензин в картере следующим образом:

1. Взять чистый лист бумаги;
2. При помощи щупа сделать небольшую каплю;
3. Просушить лист в течении нескольких часов;
4. Ровный контур будет свидетельствовать о хорошем состоянии смазки.

Методом «масляного пятна» можно выявить не только топливо, но и воду, антифриз и прочие примеси, на которые не рассчитано устройство двигателя.

Особенности картеров двухтактных и дизельных двигателей

Устройство  двухтактного двигателя предполагает использование картера в качестве части топливной системы. В нем готовится смесь, предназначенная для воспламенения в цилиндре. Особенностью является отсутствие независимых контуров бензина и масла, поэтому все трущиеся поверхности смазываются бензо-масляной смесью, что сказывается на их ресурсе в худшую сторону.

Двухтактный картер

Картер дизельного двигателя работает в более сложных условиях, так как рабочее давление для воспламенение топливной смеси больше, чем давление, создаваемое в бензиновом двигателе. Работа на разжиженном масле  способна в более краткие сроки вывести из строя дизель, так как для создания высокой компрессии требуется более плотное прилегание поверхностей.

Картер дизельного двигателя

Вне зависимости от того, какое устройство двигателя и какая причина вызывает наличие примесей в картере, устранение неисправностей должно быть максимально быстрым. Проехав несколько десятков километров на разжиженном масле автовладелец может настолько повредить двигатель, что без капитального ремонта выйти из ситуации не получится.

Устройство и используемые материалы

Картеры принято классифицировать по их способы установки на блок цилиндров. Но также не стоит забывать о различия в устройстве и используемых материалах.

Чаще всего встречаются конструкции, изготовленные на основе алюминиевого сплава и нержавеющей стали. Крайне редко, и скорее на старых автомобилях, используются чугунные изделия. Хотя раньше чугун активно применяли при производстве автомобильных картеров и поддонов.

Но чугун утратил свою актуальность. Причина в слишком большой массе получаемой конструкции. Потому было принято решение перейти на более легковесные элементы из сплавов.

Одним только металлом ассортимент картеров не ограничивается. Всё чаще на современных автомобилях, особенно европейского производства, устанавливаются пластиковые детали. Только не стоит воспринимать такие элементы как крайне хрупкие и ломкие, что характерно для обычного пластика.

Для поддонов применяют специальные полимерные составы, которые отличаются повышенной прочностью, устойчивостью к высоким температурам и механическим повреждениям. Но без дополнительной защиты эксплуатировать машины с пластиковыми картерами в условиях бездорожья или при плохих дорогах не рекомендуется. Придётся хорошо постараться, чтобы повредить даже полимерный поддон. Но всё же вероятность есть.

Что же касается устройства, то тут нет ничего сложного. Учитывается внешний вид конструкции. На большинстве автотранспортных средств такой элемент как поддон-картер выполнен в виде резервуара или ёмкости прямоугольной формы сравнительно небольшого размера. Также зачастую его цвет чёрный.

Чтобы обеспечить дополнительную защиту для автомобильного установленного картера, его закрывают листами из металла или специального ударопрочного пластика. Именно такие листы называются защитой картера.

В некоторых конструкциях поддон-картеров предусмотрены так называемые рёбра жёсткости. Если они и присутствуют, то располагаются по всей его поверхности. Такие рёбра предназначены для обеспечения дополнительной жёсткости всей конструкции, когда на картер возлагаются дополнительные функции.

Устройство картера

В устройство картера также входят масло проводящие каналы, благодаря которым смазка стекает в поддон, где она охлаждается и в дальнейшем всасывается насосом. В процессе работы кривошипно-шатунного механизма в смазку могут попадать мелкие металлические частицы.

Чтобы они не повредили насос и не попали на контактные поверхности механизма, на стенке поддона некоторых автомобилей установлены магниты. В некоторых модификациях моторов дополнительно имеется металлическая дренажная сетка, которая отфильтровывает крупные частицы и не дает им осесть на дне поддона.

Дополнительно картер двигателя имеет вентиляцию. Внутри корпуса скапливаются пары масла, а также в него попадает часть выхлопных газов из верхней части мотора. Смесь этих газов имеет негативное влияние на качество масла, из-за чего оно теряет свои смазочные свойства. Для удаления картерных газов в крышке головки блока цилиндров имеется тонкая трубка, которая подсоединена к карбюратору или идет к воздушному фильтру.

Каждый производитель использует свои разработки для удаления картерных газов из мотора. На некоторых автомобилях в системе смазки стоят специальные сепараторы, которые очищают картерные газы от масляного аэрозоля. Это предотвращает загрязнение воздуховодов, через которые сбрасываются вредные газы.

Немного экзотики

В 90-е годы на Горьковском автозаводе был начат выпуск лицензионного дизеля австрийской фирмы Steyr, который производился около 10 лет под индексом ГАЗ-560. В те годы еще не в ходу был термин «инновационные» решения. Хотя, что касается таковых, их было в этом агрегате хоть отбавляй.

Даже сейчас таких, пожалуй, не встретить. Поскольку в нашей статье речь идет о такой детали автомобильных двигателей, как масляный поддон двигателя, расскажем об устройстве этого узла в моторе, который совершил прыжок в будущее.

Начнем с того, что здесь вместо привычных блока цилиндров и головки блока была одна деталь — моноблок, который устанавливался на упругих резинометаллических опорах в масляном картере двигателя. Картер состоял из двух алюминиевых деталей, соединенных между собой винтами.

После соединения получалась открытая только сверху емкость. Разъем проходил в вертикальной плоскости, и весь узел из-за охлаждающих рифлений на боковых поверхностях напоминал ажурную плетеную корзину, благодаря чему на производстве его так и звали — «корзина». Корзина крепилась с помощью упругих опор к шасси автомобиля.

Таким образом, подвеска моноблока была двойной: моноблок в корзине, а последняя на кузове. Кроме того, моноблок полностью находился в масляном резервуаре картера, а верхняя щель между ним и корзиной по всему периметру была закрыта резиновой манжетой прямоугольной конфигурации. Поддона в этой конструкции не было.

Чтобы получить доступ к ШПГ, нужно было разобрать картер: снять две крышки упругих опор моноблока, после чего отвинтить крепеж, соединяющий две боковых половинки картера, и снять их. После этого открывался доступ к деталям ШПГ. Естественно, сделать это можно было только после снятия двигателя с машины.

Комбинированный поддон картера

Иногда нижняя часть двигателя имеет две детали: картер, отлитый из алюминиевых сплавов, и стальной поддон. Очевидно — это своего рода компромисс. При большой высоте поддона штампованный вариант детали трудно сделать с технологической точки зрения — требуется глубокая вытяжка, что подразумевает использование специальных дорогостоящих прессов и увеличения количества штамповочных переходов.

У полностью литой конструкции тоже есть технологические ограничения, поэтому применяют компромиссный вариант, когда каждая из двух отдельных деталей достаточно технологична в производстве. К тому же в этом случае, пусть и в меньшей степени, сказываются вышеуказанные преимущества литых деталей.

Еще один положительный момент: для обслуживания двигателя (в частности ШПГ) не требуется демонтировать весь узел, а только металлическую нижнюю часть.

Комбинированный поддон картера

Иногда нижняя часть двигателя имеет две детали: картер, отлитый из алюминиевых сплавов, и стальной поддон. Очевидно — это своего рода компромисс. При большой высоте поддона штампованный вариант детали трудно сделать с технологической точки зрения — требуется глубокая вытяжка, что подразумевает использование специальных дорогостоящих прессов и увеличения количества штамповочных переходов.

У полностью литой конструкции тоже есть технологические ограничения, поэтому применяют компромиссный вариант, когда каждая из двух отдельных деталей достаточно технологична в производстве. К тому же в этом случае, пусть и в меньшей степени, сказываются вышеуказанные преимущества литых деталей.

Еще один положительный момент: для обслуживания двигателя (в частности ШПГ) не требуется демонтировать весь узел, а только металлическую нижнюю часть.

Как самостоятельно снять поддон

Каких-либо сложностей замена поддона двигателя не представляет.

1. Машину следует поставить на ручной тормоз. Задние колеса дополнительно зафиксировать от качения любыми подручными средствами: обрезками досок, обломками кирпича и так далее.
2. Снять с аккумулятора минусовой провод во избежание случайного запуска двигателя.
3. Поочередно вывесить домкратом передние колеса и поставить под пороги надежные подставки. Лучше всего для этой цели подходят регулируемые винтовые опоры.
4. Подвесить двигатель, используя цепной подъемник, закрепленный на несущей конструкции потолка.
5. Снять экран дополнительной защиты картера.
6. Демонтировать детали, мешающие удалению поддона (среднюю балку двигателя, стабилизатор поперечной устойчивости или другие). Отсоединить приемную трубу глушителя.
7. Отвернуть пробку и слить из картера моторное масло в подставленную снизу емкость, сняв перед этим крышку маслозаливной горловины.
8. После того, как масло перестанет капать, можно приступать к отвинчиванию винтов крепления поддона с помощью сменных головок и трещотки.

После снятия поврежденный поддон можно выправить молотком на жесткой металлической плите. Проверьте состояние маслоприемника. Если он погнут, и выправить его затруднительно — купите новую деталь. Сборку производите в обратной последовательности. Прокладку поддона нужно установить новую.

В заключение напомним, что поддон двигателя — как то яйцо, в котором была спрятана смерть Кощея. Берегите тонкое подбрюшье автомобильного движка. Не уподобляйтесь капитану морского судна, посадившего по халатности свой корабль на прибрежные камни. Устранение последствий аварии — хотя и не сложный процесс, но довольно затратный, и требует немалого времени.
