Схема подключения сабвуфера в машине

Пассивный и активный сабвуфер: отличия и особенности

Вы решили установить полноценную акустическую систему в автомобиль. Первый вопрос, который приходится решить до покупки – выбор между пассивным и активным сабвуфером. Приведём небольшой ликбез.

Пассивному сабвуферу присуща простая конструкция. Это корпус и один динамик или несколько аудиоголовок низкой частоты. Такой саб желательно подключать через усилитель.

Существует два способа установки сабвуфера в автомобильную аудиосистему без усилителя: напрямую или с разделительным фильтром. Второй позволяет получить звук чище, без искажений. С помощью такого способа многие экономят, но такое подключение не даёт хороший звук и может привести к короткому замыканию и выходу из строя магнитолы, динамиков или сабвуфера.

Активный сабвуфер – сочетание нескольких устройств в одном корпусе. В его конструкции предусмотрены:

• усилитель аудиозвука;
• частотный разделитель;
• НЧ-головки.

На корпусе размещены линейные входы и выходы, регуляторы мощности звука и разделители частот.

Активный саб настроить проще. С помощью стандартных настроек получают хорошие басы. Пассивный сабвуфер требует внешний усилитель. Настройка пассивного низкочастотника – кропотливая работа. Но результат превзойдёт все ожидания. Настоящие меломаны добиваются лучшего звучания именно с пассивными сабами. Активный стоит в 2-3 раза дороже, чем пассивный. Но последний хорошо работает только с усилителем, который покупают отдельно. В итоге получаем примерно одинаковую сумму затрат.

Разница между ними

Чтобы определиться, какой конструкции отдать предпочтение, стоит рассмотреть основные моменты, на которые автовладельцы обращают внимание при выборе:

1. Ценовой показатель — стоимость активного саба выше, что обусловлено наличием в устройстве усилителя и других дорогостоящих элементов.
2. Преимущества монтажа — пассивные конструкции сложнее в монтаже из-за необходимости дополнительно устанавливать фильтр и усилитель. Наличие усилителя в активной системе позволяет экономить место, что особенно актуально для небольших автомобилей.
3. Качество звучания — многие могут утверждать, что звук активной системы должен быть лучше. Однако звучание напрямую зависит от правильности настройки системы. Если исходить из практики, то при качественной наладке пассивного саба, звучание превосходит работу активной системы.
4. Простота настройки — у активной акустической системы более расширенные возможности настройки, но если используется хороший внешний усилитель, то эта особенность сводится на нет.

Плюсы и минусы систем

К положительным сторонам пассивного сабвуфера относится сравнительно низкая стоимость из-за отсутствия встроенного усилителя. Помимо этого момента, применение пассивных систем позволяет собрать акустическое устройство именно с теми запросами, которые будут соответствовать качественному звуку в вашем понимании. Для того чтобы получить сабвуфер с оптимальным качеством звучания, потребуется подобрать усилитель, фильтры частот, а также комплект динамических головок в коробах. По сравнению с активными, для пассивных конструкций используются разные типы корпусов: бандпасс, фазоинверторы, и стандартные коробки. Что касается активных устройств, то в них затруднено использование корпусов разных типов из-за необходимости размещения дополнительной электроники.

Основным преимуществом активного является наличие встроенного усилителя и фильтра, что позволяет соединять систему с автомагнитолой без дополнительных устройств. Эта положительная особенность одновременно является и недостатком. Из-за того, что в одном корпусе располагается и динамик и электроника, приходится чем-то жертвовать. Основной нюанс — недостаточная мощность усилителя.

Усилитель для сабвуфера

Чтобы сделать сабвуфер самому, нам также нужен усилитель. Потребность в нем возникает только при подключении пассивного сабвуфера к акустической системе автомобиля. Этот тип сабвуфера представляет собой низкочастотный динамик в деревянном коробе. Именно деревянный корпус повышает акустические характеристики динамика и обеспечивает качественный и громкий бас.

Зачем вообще нужен усилитель? Разве нельзя подключить пассивный сабвуфер к акустической системе автомобиля напрямую без усилителя? Нельзя, иначе в системе случится замыкание.

Для пассивного сабвуфера отдельный усилитель будет наилучшим решением. Усилитель подключается к автомагнитоле и получает от нее сигнал. Затем передает его на динамик, который воспроизводит низкие частоты.

Активный сабвуфер уже имеет встроенный усилитель. Такой тип сабвуфера имеет весомое преимущество — покупателю не придется возится с подбором усилителя и его подключением. Однако, в сравнении с пассивным сабвуфером, он также имеет и недостаток — цены на активные сабвуферы могут быть в разы выше.

Стоит отметить, что некоторые автомобильные магнитолы оборудованы встроенным усилителем. В таком случае сабвуфер можно подключать к акустической системе напрямую. Однако, делать это можно только в том случае, если мощность усилителя превышает мощность сабвуфера.

Сабвуфер, который мы делали в предыдущей статье — пассивный, и не имеет встроенного усилителя. Поэтому его нужно докупать, или же в крайнем случае сделать самому. Последний способ подойдет радиолюбителям и энтузиастам, которые любят все делать сами. Мы же на этом останавливаться не будем и пойдем в магазин покупать усилитель.

Следующим шагом будет проектировка и создание корпуса для сабвуфера. Это длительный и непростой процесс, поэтому мы посвятили ему отдельную статью.

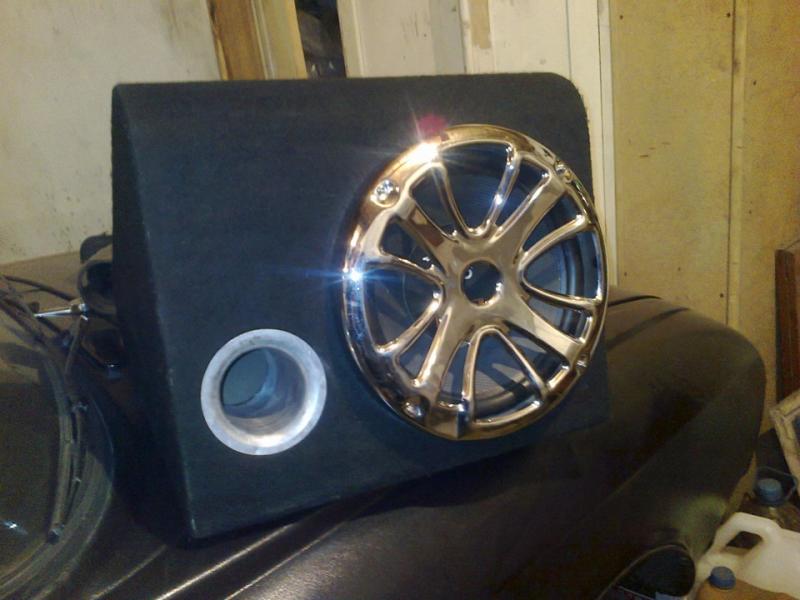

Как сделать сабвуфер самому — пошаговая видео-инструкция.

Схема усилителя для сабвуфера

Принципиальная схема усилителя для сабвуфера выглядит так:

Сигнал, поступающий от магнитолы необходимо обработать определенным образом, чтобы он не потерял своего качества после усиления. Для этой цели применяется такое устройство, как сумматор.

Сигнал, проходящий через создаваемую плату, «обрезается» таким образом, что усилитель для сабвуфера своими руками в итоге выдает звуки в диапазоне от 16 до 300 Герц. Также нам понадобится блок коммутации силовой цепи, который не даст усилителю сильно разряжать аккумулятор автомобиля.

Внимание: напряжение катушки в устанавливаемом реле должно быть 12В, а сила тока контактов не меньше, чем 20А. Чтобы питать установленные реле применяется отдельно выводимая клемма (REM). Ее можно подключить к одному из выходов магнитолы, который поддерживает питание в +12В

Таким образом, мы в принципе не можем случайно оставить усилитель включенным – он будет выключаться при выключении магнитолы, и соответственно, включаться тоже вместе с ней. Дополнить автомобильный усилитель для сабвуфера своими руками можно при помощи светодиодов, показывающих, когда он включен и выключен

Ее можно подключить к одному из выходов магнитолы, который поддерживает питание в +12В. Таким образом, мы в принципе не можем случайно оставить усилитель включенным – он будет выключаться при выключении магнитолы, и соответственно, включаться тоже вместе с ней. Дополнить автомобильный усилитель для сабвуфера своими руками можно при помощи светодиодов, показывающих, когда он включен и выключен.

Обращаем внимание на то, что трансформатор для схемы наматывается на ферритовое кольцо, 40х25х11. Предварительно оно обрабатывается с помощью напильника, и обматывается изолентой. Сначала осуществляется первичная обмотка кольца – делается это с помощью пятью жилами провода диаметром 0,9 мм, или меньше

Затем жилы скручиваются таким образом, чтобы оставались кончики для входов в плате. Поверх намотанного на кольцо провода так же обматывается изоляция

Сначала осуществляется первичная обмотка кольца – делается это с помощью пятью жилами провода диаметром 0,9 мм, или меньше. Затем жилы скручиваются таким образом, чтобы оставались кончики для входов в плате. Поверх намотанного на кольцо провода так же обматывается изоляция.

Сверху начинаем осуществлять повторную обмотку, используя для этого уже более толстый провод, с диаметров 1,5 мм. Точно также оставляем в итоге 4 скрученных пучка проводов под соответствующие входы в нашей плате.

После того, как отдельные части к простому усилителю для сабвуфера своими руками были изготовлен, осталось собрать его в одном корпусе. В принципе, есть возможность изготовить его и на одной плате, но такое решение является более затратным, и требует дополнительных расчетов.

Схожая схема может применяться не только для автомобильных сабвуферов, но и при создании самого обычного усилителя для домашней аудиотехники. Как сделать усилитель для сабвуфера своими руками, показано на схемах выше, осталось только привести чертеж самой «коробки» для самодельного домашнего сабвуфера.

Кабель для питания активного сабвуфера

Для подачи питания на сабвуфер надо тянуть кабель от аккумулятора. Подключать его к прикуривателю, поворотам, замкам и другим устройствам не стоит. И звучание будет плохим, и безопасность низкой.

Акустика — один из самых мощных потребителей и кабель нужен из разряда силовых. В хорошей изоляции, с больши́м сечением и из хорошей меди. Сечение подбирают в зависимости от мощности колонки. Сразу скажем, что оно будет немалым.

Таблица определения сечения кабеля для подключения питания активного сабвуфера

В таблице указан рекомендуемый диаметр в зависимости от мощности подключаемого устройства. Размеры даны в AWG — американской системе измерения сечения проводов. Это первая цифра. В скобках дано соответствие в квадратных миллиметрах — мм², которые приняты у нас.

Точного соответствия на нашем рынке вы не найдете. Например, 6,5 мм² точно нет. Есть 6,0 мм² или 8,0 мм². Брать лучше ближайшее большее. То есть, если вам надо 6,5 мм², то лучше взять на 8 чем на 6.

Кабели для подачи питания на активный саб

Длину берите с запасом. Сращивание силовых кабелей недопустимо. Если окажется коротким, придется тянуть новый кусок. Нужны еще будут клеммы, которые прицепите по краям кабеля. Желательно — медные, из толстой хорошей меди. Идеально — луженые (белого цвета, но внутри медь). Они меньше окисляются.

Технические вопросы

С усилителем система автозвука имеет более высокое энергопотребление. Если с обычной автомагнитолой потребление порядка до 10 А, то при установке саба с усилителем может быть до 60 А. Это надо учитывать при выборе оборудования и при подключении магнитолы. При выборе — берите магнитолу/усилитель большей мощности (и с 4-мя каналами), при подключении — провода большего сечения.

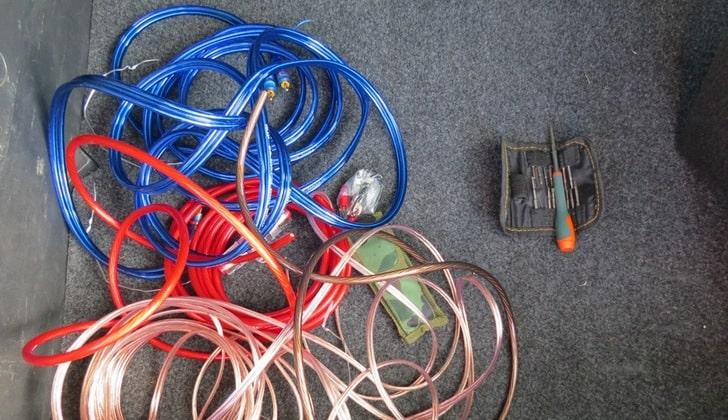

Набор для подключения усилителя саба: два силовых кабеля, межблочный, управляющий и акустический

Если магнитола у вас подключена штатно, а вы решили добавить сабвуфер, лучше замените питающий провод на более толстый. И звучание будет лучше (можете проверить), и греться провода будут меньше. А к чему приводит нагрев проводки в машине вы, наверняка знаете.

При выборе сечения кабеля для подачи питания на усилитель надо учитывать общую (суммарную) мощность усилителя. Она зависит от количества каналов и мощности, которую он выдает в канал.

Таблица выбора сечения питающих кабелей для подключения усилителя

В характеристиках усилителя указывают канальную мощность. Ее берем и умножаем на количество каналов. Например, в канал идет 30 Вт, каналов у нас четыре. Суммарная мощность будет 30 Вт * 4 = 120 Вт. Вот эту цифру и используем при подборе сечения кабеля. Дальше пользуемся таблицей.

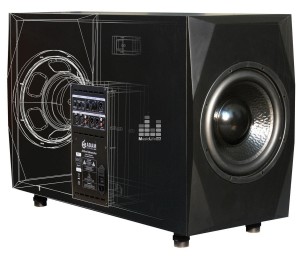

Активный сабвуфер

Активный сабвуфер Mystery MBV-301A

Активный сабвуфер оснащен встроенным усилителем, установленным в одном корпусе с динамиком. На внешней стороне корпуса имеются потенциометры для плавной регулировки параметров громкости или частоты. Благодаря регуляторам пользователь может настраивать устройство в соответствии с параметрами звучания остальных динамиков акустической системы.

Основные характеристики активных сабвуферов

К активным устройствам относится, например, сабвуфер Mystery MSK-12.3, имеющий параметры:

• диаметр динамика — 300 мм;
• мощность в нормальном режиме — 280 Вт;
• пиковое значение мощности — 560 Вт;
• частотный диапазон — от 28 Гц до 2900 Гц;
• чувствительность — 90 дБ;
• в комплект поставки входит усилитель Mystery MK-2.80.

Плюсы и минусы

Плюсы активного сабвуфера:

1. Возможность экономии места, поскольку усилитель расположен в одном акустическом корпусе с динамиком.
2. За счет встроенного усилителя сабвуфер имеет расширенный спектр использования.
3. На корпусе сабвуфера имеются отдельные выходы для установки стандартных динамиков. Благодаря этому на основе активного устройства можно построить отдельную акустическую систему.
4. Различные формы корпусов.

• ухудшенные параметры звучания;
• возможен перегрев усилителя и устройства;
• ограничение по мощности усилителя;
• относительно высокая стоимость устройств;
• активные устройства оснащаются корпусами упрощенной конструкции.

Как подключить два сабвуфера к одному моноблоку

• Моноблок
• Двухканальный усилитель
• Четырёхканальный УНЧ

Моноблок это отдельный усилитель, работающий только на низкочастотный канал. Схема подключения двух сабвуферов к моноблокузависит от сопротивления обмотки звуковой катушки. Если оно равно 4 Ома, то допускается как параллельное, так и последовательное соединение обмоток. В результате суммарное сопротивление акустической системы может составлять 2 Ома или 8 Ом. Подключение сабвуфера 8 Омобеспечивает самое качественное воспроизведение басов при минимуме нелинейных искажений. Такая конфигурация является самой безопасной для низкочастотного блока, так как токи в цепях усилителя будут небольшими, и элементы выходных каскадов не будут перегреваться. Можно подключить к моноблоку 2 сабвуфера с динамиками по 2 Ома каждый. В этом варианте допускается только последовательное соединение, если в автомобиле используется усилитель класса АВ. Если основу низкочастотной системы составляет УНЧ класса D, то допускается параллельное включение громкоговорителей с суммарным сопротивлением 1 Ом.

Кроме акустических систем с двумя динамиками в низкочастотных каналах часто используются громкоговорители, имеющие две обмотки. Обычно такие головки имеют сопротивление обмоток по 2, 4 или 8 Ом. Подключить двухкатушечный сабвуфер кмоноблоку, так же как и раздельные динамики, можно несколькими способами. Так как катушек две, то раздельное их подключение к моноблоку невозможно. Для этого нужно использовать двухканальный или черырёхканальный услитель. Схема подключения сабвуфера 2 Х 2 Омак моноблоку допускает параллельное соединение обмоток для УНЧ класса Dи только последовательное для других классов усилительной техники. Самая частая ошибка при подключении саба 2 Х 2это использование только одной обмотки. Некоторые считают, что в моноблоке всего один канал и достаточно подстыковать только одну обмотку. Тестирование динамиков с двумя катушками и разными схемами подключения показали, что при подключении к выходу усилителя низкой частоты только одной катушки чувствительность акустической системы снижается примерно на 3 dB. Поэтому скоммутировать сабвуфер на моноблок можно, только подключив обе обмотки.

Как подключить синтезатор к компьютеру через USB

Подключение синтезатора к компьютеру через USB ничем не отличается от подключения таких внешних устройств как принтеры, сканеры или графические планшеты. Сначала нужно соединить устройства кабелем и затем запустить установку управляющей программы. Если эти действия выполнить в обратном порядке, программа не увидит внешнее музыкальное устройство. Есть много программ для написания музыки с использованием ЭМС и ПК:

• FL Studio
• Orion
• CuBase 5
• VanGuard

Лидером в этом списке, по мнению опытных музыкантов, является FLStudio. Этот секвенсор обладает очень большим количеством инструментов, тембров и эффектов. Он позволяет создавать музыкальные произведения любого уровня сложности. Композиции можно записывать, редактировать, сохраняя в разных форматах. Самые мощные программы платные. Они предназначены для профессиональных композиторов и аранжировщиков. Если требования к музыкальным характеристикам, не слишком высокие, то можно воспользоваться следующими бесплатными или условно бесплатными программами:

• SunVox
• Nano Studio
• DarkWave Studio

Эти программные продукты обладают ограниченным набором функций, не самым удобным пользовательским интерфейсом, но для начинающих музыкантов они будут доступным решением. Если через USBинтерфейс подключить не синтезатор, а MIDI клавиатуру, то не нужен дополнительный источник питания. Контроллер потребляет очень мало энергии и для его питания достаточно напряжения в разъеме USB. Синтезатор с USB подключением к компьютеру получает питание от отдельного источника.

Что понадобится?

Для установки пассивного сабвуфера без усилителя своими силами потребуются:

• акустические кабели, необходимые для коммутации;
• пластиковые буферы для удержания корпуса низкочастотного динамика в багажном отделении автомобиля;
• пластиковая отвертка для снятия пластиковых обшивок салона;
• бокорезы для подрезки кабелей;
• штекеры, нужные для подключения;
• лента ПВХ или защитная трубка;
• гибкие хомуты;
• защитная гофрированная трубка для прокладки кабелей.

Перед началом монтажных работ следует убедиться в совместимости приобретенного оборудования. Подключение динамиков с несоответствующим сопротивлением катушки приводит к работе усилителя магнитолы с перегрузкой, что выводит устройство из строя. Если проигрыватель имеет защитный код, то необходимо убедиться в его наличии. В противном случае после подсоединения батареи к бортовой сети восстановить работоспособность магнитолы не удастся.

Как настроить сабвуфер в машине

Настройка сабвуфера должна производиться еще во время проектировки короба для динамика. Главную роль тут играют и параметры динамика, которые определяют границу его функционирования в акустическом оформлении. При дилемме, как настроить саб в фазоинверторном корпусе, порт советуют устанавливать как выше, так и ниже, в зависимости от любимого типа музыки. А для прибора в заводском обрамлении подключение сабвуфера мостом ограничено, но при грамотно выбранной схеме добиться хорошего звучания более чем возможно.

Как запасной вариант — использовать специальные приложения для телефона (Сабвуфер Бас).

Как подключать активный сабвуфер к автомагнитоле

Активный сабвуфер — это колонка со встроенным усилителем. Потому часто подключают активный саб без дополнительного усилителя, напрямую к магнитоле.

Подключение активного сабвуфера к магнитоле без усилителя

Саб и усилитель в машине имеет возможность автоматической подачи питания при включении. Однако эту возможность можно не использовать. Достаточно установить  тумблер и включать питание вручную.

Провод управления включением сабвуфера

Этот способ считается не самым лучшим, так как встроенный усилитель не слишком хорош по параметрам, да и возможность регулировки звучания отсутствует. Потому после магнитолы ставят усилитель (говорят еще ресивер). Это устройство, которое разделяет звуковую составляющую и согласует работу колонок по времени.

Как установить и подключить сабвуфер

Самостоятельная установка и подключение сабвуфера в машине потребует некоторых инструментов и расходных материалов. Кроме усилителя и сабвуфера нам потребуется:

• проводка (питание, “тюльпаны” и плюсовой провод к усилителю и автомагнитоле);
• предохранитель;
• конденсатор;
• плоскогубцы и кусачки;
• изолента;
• стяжка;
• набор гаечных ключей и разводной ключ.

Схема подключения пассивного сабвуфера

Сабвуфер вместе с сателлитами присоединяется к усилителю, а он в свою очередь к автомагнитоле. Усилитель получает сигнал от магнитолы и распределяет его между низкочастотным динамиком (сабвуфером) и высокочастотными (сателлитами). Зачастую сабвуфер с усилителем устанавливают в багажник, так как только там есть место для него. Поэтому нам нужно протянуть провода через весь салон от аккумулятора к багажнику.

Перед началом подключения убедитесь, что соблюдаются все правила безопасности. Во избежание короткого замыкания аккумулятор автомобиля обязательно должен быть отключен.

Провода питания, особенно “плюс”, должны быть защищены чем-нибудь, к примеру гофрой. По крайней мере должна быть защищена та часть, которая будет находиться в моторном отсеке. Также на плюсовом проводе нужно установить предохранитель как можно ближе к аккумулятору. Можно купить уже готовый провод с установленным предохранителем. Его номинал можно определить, узнав максимальную силу тока, которая потребляется усилителем, и на всякий случай добавить 5 ампер.

Пошаговая инструкция по подключению сабвуфера и усилителя

Этот алгоритм подойдет и для классического ящика, и для стелс сабвуфера. Весь процесс занимает примерно 1-3 часа, и самое сложное в нем – это провести силовой кабель к усилителю. С этого и начнем.

1. Находим технологическое отверстие. Оно зачастую закрывается резиновой заглушкой, а в отечественных автомобилях может и вовсе не закрываться. Если отверстия нет – нужно сверлить, и после протяжки кабеля залить его герметиком. Чтобы кабель не перетирался, лучше вставить резиновую втулку (к примеру, кусок шланга).
2. Прокладываем проводку в моторном отсеке в штатном жгуте проводов и выводим в салон. Лучше заранее подумать, где будет проложен кабель питания. В некоторых местах необходимо снять (или частично ослабить) накладки порогов, обшивку салона и другие элементы, под которыми будет протянута проводка. Будьте внимательны и не допускайте защемления проводки. После протяжки проводов можно вернуть все на место.
3. В багажник, где у нас находится усилитель, провода также выводятся через технологическое отверстие. Подключаем к усилителю “плюс” и “минус” соответственно.
4. Усилитель подключен к питанию, теперь его нужно подключить к автомагнитоле. Для этого используются стандартные RCA кабели – “тюльпаны” и провод управления питанием усилителя (тонкий одножильный провод, зачастую синего цвета). Чтобы снять магнитолу можно использовать специальные ключи, но если таких нет, подойдет нож или отвертка.
5. Подключаем тюльпаны в соответствии с цветами коннекторов. Бывает так, что провод имеет красный и черный штекеры, а магнитола красный и белый. В таком случае подключаем красный к красному, а белый к черному. Также подключаем плюсовой провод питания, если хотите, чтобы вместе с магнитолой включался сабвуфер.
6. Далее протягиваем провода через салон вместе с силовым проводом. Подключаем RCA коннекторы к соответствующим портам усилителя.
7. Если вы подключили провод питания к магнитофону, то необходимо подключить его и на усилитель, чтобы он включался вместе с магнитолой. Находим клему и подключаем к ней провод питания от магнитолы.
8. Осталось только подключить сабвуфер к усилителю. В нашем примере усилитель двухканальный, и мы подключаем сабвуфер к обоим каналам, чтобы усилитель мог оптимально распределять мощность между ними.

Конденсатор ставить не обязательно, но желательно. Его стоит подключать в том случае, когда максимальная мощность усилителя превышает 400 Ватт. Где установить конденсатор – решать вам, либо в багажнике, либо в моторном отсеке.

Если подключить мощный усилитель напрямую, то он будет потреблять много энергии и аккумулятор быстро разрядится. Зарядки аккумулятора от движения не хватит для поддержания постоянной работы усилителя. Также усилитель можно подключить к кнопке и включать отдельно от магнитолы.

Внимательно проверяем правильность подключения всех проводов и надежность их креплений. Некоторые усилители никак не защищены от переполюсовки, что может привести к повреждению транзисторов. Не стоит путать местами провода усилителя.

Подключаем клему к аккумулятору, слушаем, наслаждаемся.

https://youtube.com/watch?v=A0dT42R3ZfY

Как можно расположить сабвуфер в комнате

Мощная поддержка широкополосных акустических модулей со стороны низкочастотного канала придаёт звуку глубину, сочность и эффект присутствия, поэтому многие системы звуковоспроизведения оснащены двумя басовыми колонками. Куда лучше поставить сабвуферы в комнате, если их два. По классической схеме оба НЧ блока располагаются по бокам фронтальных колонок. Для установки двух сабвуферов в комнате можно воспользоваться следующими рекомендациями:

• В углах у передней стены помещения
• У передней стены на расстоянии 1/3 ширины комнаты
• В середине фронтальной и тыловой стены

Последний вариант размещения сделать не всегда удаётся, так как в центре фронтальной стены обычно находится стойка со звуковой аппаратурой. Тем не менее, специалисты по акустике предлагают именно эту схему расположения, так как она обеспечивает линейную АЧХ и самое однородное звучание. Установка сабвуферов в комнате должна осуществляться симметрично. Поскольку звук низкой частоты распространяется не направленно, а равномерно во все стороны, некоторые схемы размещения сабвуферов в комнате предполагают их установку симметрично, но не у фронтальной стены, а сзади слушателя. Интересным считается расположение сабвуферов в комнате в углах фронтальной и тыловой стены, но по диагонали. Угловое размещение заметно повысит мощность низкочастотного канала, а некоторые искажения АЧХ будут не слишком заметны.

Самой сложной системой высококачественного воспроизведения звука является комплект, включающий 13 акустических систем. Кроме колонок «Main» и«Center», которые обеспечивают фронтальное звучание в систему входят левый и правый низкочастотные каналы, четыре колонки«Presence», отвечающие за эффект присутствия и две колонки«Surround» или звуковой окружение. В этом комплекте аппаратуры семь колонок размещаются на передней стороне комнаты. Система обеспечивает очень высокое качество воспроизведения звука, но не подходит для помещений с маленькой площадью.

Как подключить сабвуфер к усилителю

Одноканальное подключение

Подключить сабвуфер к усилителю не сложно, достаточно соединить выходной аудио разъем усилителя с катушкой или катушками сабвуфера с помощью акустических проводов.

Провода не должны быть тонкими. В большинстве случаев выбирайте медную проводку сечением от 4,2 кв. мм и никаких проблем не будет.

Подключение акустических проводов

Такая схема подключения сабвуфера подойдет для одного канала усилителя или моноблока. Если у 1-канального усилителя имеются по два плюса и минуса, то не теряйтесь, эти пары просто запараллелены для удобства коммутации. И нет разницы к какому из плюсов и минусов подсоединять соответствующий провод.

Подключение к сабвуферу через клеммникПодключение к сабвуферу напрямую

Подключение сабвуфера мостом

В случае использования многоканального усилителя, саб можно подключить к двум каналам одновременно, используя минус одного и плюс другого, такое подключение называется мостовым, при данном способе мощность выдаваемая усилителем значительно увеличивается (конкретные цифры смотрите в характеристиках).

Так можно подключить сабвуфер к двух или к четырехканальному усилителю, используя 2 канала для акустики, а оставшиеся 2 для сабвуфера.

Для подключения сабвуфера мостом, убедитесь что ваш усилитель поддерживает такую возможность.

Если подключить низкочастотный динамик  к усилителю изменив полярность, то есть плюс сабвуфера подключить к минусу выхода усилителя и наоборот, то динамик будет работать в противофазе, ничего страшного в этом нет, иногда такое подключение используется намеренно, если в усилителе нет фазовой регулировки (подробнее о регулировке фазы).

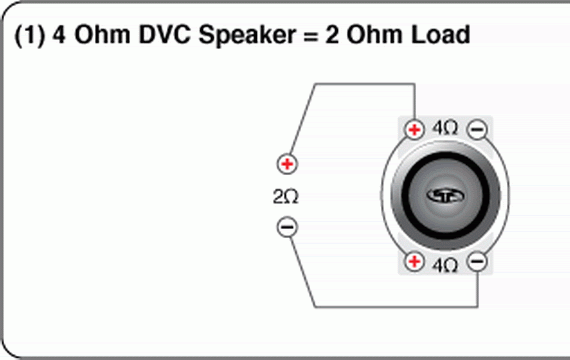

Подключение катушек сабвуфера

В технической документации на сабвуфер написано сопротивление его катушек (1 Ом, 2 Ом, 4 Ом, редко 0.5 Ом), а в технической документации усилителя указано с какими сопротивлениями он может работать, сведения эти нужны для того, что бы вы правильно и эффективно подключили сабвуфер к усилителю.  Чем меньше сопротивление  у саба, тем больше мощности выдаст усилитель, при условии что он может работать при данном сопротивлении. Сабвуферный динамик может иметь несколько катушек (1 или 2, редко 4).

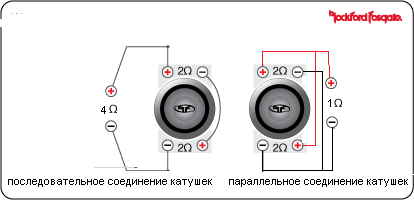

При последовательном соединении катушек сопротивление увеличивается, при параллельном уменьшается. Если не хотите учить определения и считать дроби, просто сохраните себе эту шпаргалку (параллельное и последовательное подключение).

Варианты подключений

На сколько Ом подключать сабвуфер

Чем выше сопротивление — тем лучше качество звучания, чем ниже — тем больше мощности отдает усилитель. Если вам нужно много громкого баса, то включайте в минимум который может обеспечить усилитель, а если на первом месте общее качество звучание системы, то это 2 Ом или 4 Ом в зависимости от выдаваемой мощности.

Видео о том, как подключить 2 сабвуфера и больше. Схема подключения сабвуфера 2х2 Ом, 4х4 Ом, 1х1 Ом. Последовательное подключение динамиков. Параллельное подключение динамиков. Основные принципы.

Удачных подключений!

Читать еще:

• Как подключить усилитель
• Конденсатор для сабвуфера. Нужен ли он?

Нажмите кнопку, чтобы поделиться материалом:

Подключение двух автомобильных усилителей

Ну все поехали по порядку : 1 Что такое 2-х канальный усилитель. В готовых комплектах межблочных проводов всегда есть кабель управления.
По цепи питания устанавливается предохранитель для защиты от короткого замыкания и возможных перегрузок. Некоторые подключают сабы к усилителям класса D последовательно.
Переходим к следующему пункту непосредственно к схемам подключения. Вот мы и подошли к заключительной стадии после подключения нужно настроить 2-х канальный усилитель органами регулировки.
Ну все поехали по порядку : 1 Что такое 2-х канальный усилитель. Не забудьте проверить, при каком сопротивлении усилитель обеспечивает такую мощность.
Роль его следующая. Из преимуществ активного фильтра можно выделить возможность точной настройки срезов частот.

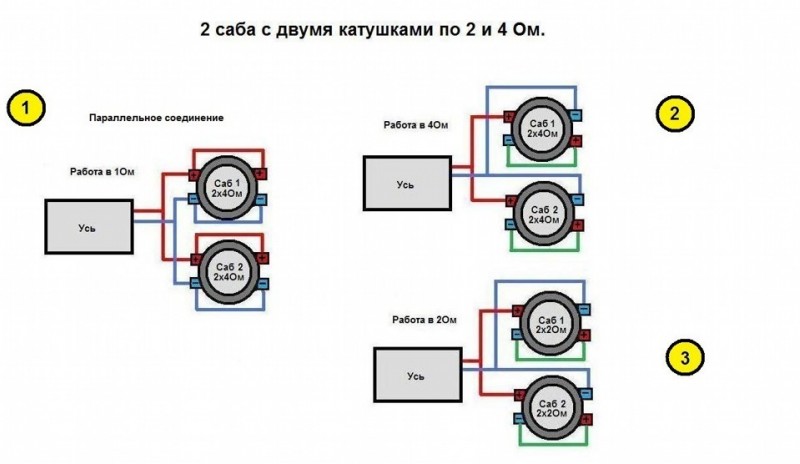

Двух катушечный сабвуфер, равно как и два, три и более сабвуферов, можно подключить четырьмя вариантами: каждую катушку по отдельности, параллельное соединение катушек, последовательное и комбинированное.
