Термостат: принцип работы,виды,устройство,фото,видео

Замена

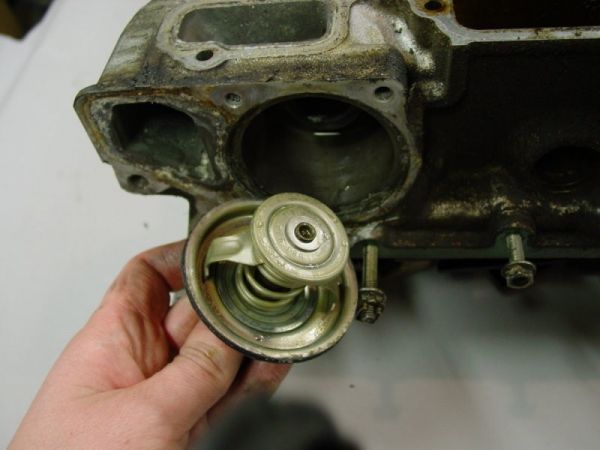

Перед тем как производить замену, нужно знать, где находится термостат. Для того, чтобы узнать ответ на этот вопрос, следует посмотреть в специальной книге по эксплуатации автомобиля или найти информацию в Интернете. Найдя данный элемент, его нужно снять и еще раз проверить народным методом. Если подозрения подтвердились, то его нужно заменить новым.

При покупке нового элемента следует уточнить, что термостат, который планируете покупать, предназначен именно для вашего автомобиля. Если термостат не соответствует температурным показателям вашего автомобиля, такое устройство не подойдет, следует выбрать другое устройство для циркуляции жидкости. Автомобиль может перегреваться из-за того, что на нем установлен новый, но неправильно подобранный термостат.

Для того, чтобы произвести замену, потребуется определенный набор инструментария, в который будет входить герметик, ключи на 12 и 13, отвертка и емкость для слива охлаждающей жидкости. Для чего этот набор потребуется, будет описано далее.

1. Первым делом нужно слить охлаждающую жидкость в эту емкость.
2. Вторым шагом станет снятие воздушного фильтра. Это нужно, чтобы было проще добраться до термостата. После этого нужно отключить датчик расхода воздуха.
3. Затем следует открутить гайку сверху корпуса термостата. Открутив верхнюю гайку, откручиваем гайку снизу и выкручиваем шпильку. После того, как все будет откручено, расшатывая нужно вытащить корпус термостата из гнезда.
4. Теперь можно приступать к установке нового устройства. Перед тем как ставить новую деталь, нужно отчистить посадочное место от загрязнений и стандартных прокладок, а также герметика. Отчистив, нужно нанести слой нового герметика и вставить его в гнездо. После этого следует собрать все в обратном порядке.

Что такое автомобильный термостат

Прибор расположен между автодвигателем и радиатором. Если дать устройству простое определение, это пробка с автоматическим запором, которая открывает или закрывает доступ охлаждающей жидкости к цилиндрам. Это происходит потому, что узел реагирует на температуру. Когда она повышается, он открывается и жидкость начинает циркулировать более интенсивно. Когда цилиндры слишком холодные, ее движение временно прекращается и позволяет им нагреться до необходимой температуры. В конечно счете, прибор позволяет водителю не убедиться на личном опыте, каковы последствия езды с перегревшимся двигателем.

Термостат применяют не только в системе охлаждения двигателя. Контролировать температуру необходимо и в других узлах транспортного средства. Например, прибор устанавливают в системы охлаждения АКПП.

Таким образом, термостат – это терморегулятор, который играет важную роль: отвечает за температуру цилиндров двигателя машины, тем самым напрямую влияет на его работу и делает ее более эффективной.

Какие бывают неисправности термостата, их признаки и причины

Неисправность одного из основных узлов системы чаще всего связана с износом или коррозией некоторых элементов. На начальном этапе подобных деформаций, изменения незаметны, а потом случается так, что клапан завис в открытом или закрытом положении. Иногда встречается неполное открытие клапана. При этом автовладелец может не сразу заметить неисправность, потому что симптомы открытого термостата возникают только при небольшом морозе, когда прогрев ДВС идёт долго.

Если клапан термостата заклинило полностью в закрытом положении, то движок может перегреться даже при отрицательной температуре окружающей среды. Требуется незамедлительно заменить термостат на новый.

Если открытие термостата происходит очень рано, то это может указывать на бракованное изделие или самодельное, или устройство просто не подходит для вашей модели автомобиля.

Если клапан термостата заклинило наполовину или в полностью открытом состоянии, то ДВС будет долго прогреваться до рабочей температуры. А в зимнее время двигатель вообще не прогреется, да и печка греть совсем не будет. Отмечу, что если детали исправны, то при нуле двигатель прогреется до рабочей температуры за 5-7 минут.

Автомобильный термостат может быть некачественным изначально. В этом случае открытие клапанов происходит несвоевременно. Такое нарушение не опасно, но может бить по бюджету из-за увеличения расхода топлива. Чтобы суметь вовремя диагностировать проблему надо знать, какие типы поломок существуют и как проводить тестирование самостоятельно.

Причины неисправностей термостата:

1. Появление накипи на металлических деталях, штоке. Это происходит из-за плохого качества охлаждающей жидкости либо несвоевременной её замены. Накипь затормаживает работу клапанов и штока, что приведёт к некорректной работе термостата.
2. Вибрационные разрушения. Как правило это появляется при использовании некачественных или бракованных термостатов. В таких устройствах плохо завальцованы соединения и стыки, а также плохая герметизация медного цилиндра.
3. Деформация резинового уплотнителя. Чаще всего это происходит из-за высоких температур, которые вызывают в резине протечки или трещины. Также перегревается мембрана между штоком и наполнителем.

Перечислю признаки неисправностей термостата:

1. ДВС постоянно перегревается – стрелка на приборной панели всё время находится в красной зоне. Это означает, что антифриз не проходит к радиатору.
2. ДВС плохо прогревается, а при повышенных нагрузках он очень быстро перегревается. Это указывает на то, что клапаны заклинило в среднем положении, в результате чего только небольшое количество охлаждающей жидкости попадает в радиатор, чего, разумеется, недостаточно для охлаждения мотора при высоких нагрузках.
3. Слишком долго прогревается движок. Это значит, что открыт патрубок к радиатору, из-за чего антифриз постоянно охлаждается и не даёт силовому агрегату прогреться до рабочей температуры.
4. Стрелка температуры двигателя после остановки поднимается, а при движении – падает.
5. Нижний патрубок становится тёплым после 3 минут работы движка. Это означается, что термостат открыт постоянно.
6. Нижний патрубок холодный, но стрелка указывает на перегрев мотора (ДВС при этом работает долгое время). Это означает, что термостат заклинило в закрытом положении. Исключение – поломка датчика вентилятора радиатора.
7. Дополнительные признаки: печка в салоне дует прохладным воздухом, снижается динамика авто, увеличивается расход бензина.

Самое опасное – это моментальный перегрев двигателя в жаркое время года, что приведёт к его поломке. А если двигатель не выходит на рабочую температуру, то повысится износ узлов и ухудшится эффективность моторного масла.

Покупаем без ошибок

Итак, первая цель заключается в том, чтобы не попасться на фальсификат. При этом китайские термостаты не обязательно плохи, а вот китайские подделки критиковать даже нет смысла, так как они ни на что не годны. Давайте же разберемся, как распознать подделку.

Обратите внимание на следующее:

• Внешний вид упаковки приятен, полиграфия и склейка качественны. Только серьезные производители тратят деньги на хорошие упаковки, фальсификаторы же себе этим голову не занимают;
• Товарный знак бросается в глаза. Фальсификаторы нередко вообще не копируют товарные знаки, а если и копируют, то делают это плохо. Попробуйте найти в проверенном магазине термостат фирмы SWAG в упаковке, сфотографируйте ее на смартфон и в будущем сравнивайте со всеми товарами в упаковке, которые вызывают у вас подозрение;
• Качество материала и его обработка. Как правило, поддельные термостаты пестрят швами, блестят, плохо отшлифованы;
• Гравировка, проштамповка товарных знаков и надписей. Обычно выдавлены на корпусе, для чего требуются качественные металлообрабатывающие станки. На поддельных термостатах буквы выдавлены плохо, они стертые или совсем нечеткие;
• Торговцы запчастями. Солидный магазин легко предоставит вам гарантирую, обязуется взять товар назад в случае брака. При этом цены выше, чем у торговцев на рынке;
• Обработка краев и срезов, завальцовка стыков. Качество легко прослеживается: возьмите термостат и посмотрите, есть ли на нем задиры, царапины и сколы. Их наличие говорит о фальсификации.

Как проверить термостат, основные неисправности

Неисправностей у термостата может быть только две:

• он либо не открывается от нагрева;
• либо не закрывается при охлаждении.

Другими словами, просто перестает выполнять свои прямые обязанности.  Причина поломки чаще всего – накипь и коррозия штока, из-за которой его заклинивает в одном положении. Либо может перекосить и заклинить клапан или термостат от постоянной вибрации.

Выявить признаки неисправности просто: двигатель либо прогревается слишком медленно (особенно это заметно зимой, когда приходится применять шаманские приемы типа не включения отопителя), либо перегревается. Оба варианта не прибавляют здоровья «сердцу автомобиля». Косвенными признаками неисправности термостата может быть повышенный расход топлива и снижение динамических показателей двигателя.

Проверить, правильно ли работает термостат, можно двумя способами:

1. наблюдая за работой системы охлаждения;
2. непосредственно проверив сам термостат.

Можно еще отогнать машину на СТО, но это для слабаков, не так ли?

1.Способ первый: проверка термостата без демонтажа. Многих автовладельцев интересует вопрос, как проверить, не снимая устройство с машины, ведь легче всего провести диагностику своими силами. Для этого двигатель прогревают до рабочей температуры и в процессе прогрева оценивается температура патрубков системы охлаждения. Вначале антифриз должен циркулировать только по малому контуру, без поступления к радиатору. То есть, верхний (входной) патрубок радиатора, идущий от термостата, будет холодным, ведь антифриз в него не поступает. Когда двигатель прогреется до рабочей температуры, будет разогреваться и верхний патрубок, и это значит, что антифриз пошел по большому контуру системы охлаждения. Если же при прогреве двигателя охлаждающая жидкость уходит в радиатор, значит, входящий патрубок будет теплым и термостат работает некорректно. Ниже видео о том, как проверить работоспособность не снимая с машины.

2.Способ второй: проверить в домашних условиях. Для этого термостат нужно демонтировать и занести в квартиру. А дальше всё просто: термостат нужно «сварить». Поместить его в кастрюльку, чтобы он был полностью погружен в воду, и довести до рабочей температуры (она указана на корпусе). Если при нагреве термостат сработал (открылся), всё с ним нормально. Если же открывается слишком медленно или не открывается вообще, придется его менять. Ниже наглядное видео, как проверить термостат в домашних условиях.

Выбирая термостат, нужно обращать внимание на такие параметры:

1. Габаритные размеры;
2. Температура открытия;
3. Конструкция;
4. Взаимозаменяемость с предыдущим термостатом (проверяется по номеру детали).

Нужно отметить, что от производителя зависит, сколько прослужит автомобильный термостат: несколько лет или несколько недель. Поэтому лучше выбирать качественные проверенные бренды, за которыми стоят технологии, исследования и репутация. Тогда про термостат можно забыть на долгое время.

Неисправности: причины и «симптомы»

Признаки неисправности регулятора:

• длительный прогрев силового агрегата;
• прогревание отводного шланга одновременно с мотором;
• повышение температуры мотора до критической отметки во время стоянки;
• переохлаждение силового агрегата в режиме движения по трассе;
• холодное состояние патрубка подачи антифриза к теплообменнику при перегреве.

Причиной поломки регулятора является заедание штока с клапаном в открытой или закрытой позиции. При открытом большом круге жидкость подается в радиатор, увеличивая время прогрева. Неисправность становится наглядной при эксплуатации автомобиля в зимнее время. Например, дизельный мотор при температуре воздуха -10°С не удается прогреть до 40°С даже после пробега в 40-50 км.

Заклинивание штока происходит из-за негативного воздействия антифриза на металлические элементы конструкции. Производители автомобилей рекомендуют периодически заменять охлаждающую жидкость. При использовании старого антифриза на поверхности штока появляются отложения, ограничивающие подвижность детали. Дополнительной причиной дефекта является заправка системы охлаждения водопроводной водой (например, при утечке антифриза). Растворенные в жидкости соли вызывают коррозию стального штока.

Повышение степени нагрева мотора негативно влияет на рабочие характеристики моторного масла. При перегреве двигателя происходит заклинивание поршневой группы. На поверхностях зеркал цилиндров и опорах коленчатого и распределительного валов появляются задиры. Повреждения можно устранить только во время капитального ремонта мотора.

Термостат с электронным управлением

Электронные термостаты устанавливаются на современные двигатели для более точного регулирования температурного режима в тех либо иных условиях работы двигателя.

Для получения наибольшего КПД температура двигателя должна поддерживаться примерно на отметке в 110 ºС. Поскольку обычный механический термостат пропускает жидкость к большому контуру уже при температуре около 95ºС, то двигатель так и не выходит в режим оптимальной температуры и максимальной эффективности. Механизм с электронным управлением позволяет уменьшить инерционность срабатывания, что позволяет двигателю больше времени работать в высокотемпературном диапазоне. Электронное управление помогает повысить эффективность мотора, уменьшить вредные выбросы в атмосферу.

В целом конструкция напоминает обычный механический термостат, в который дополнительно вмонтирован нагревательный элемент. Электронный термостат рассчитан на большую температуру двигателя. В момент пиковых нагрузок для предотвращения перегрева в работу включается нагревательный элемент. Ускоренный нагрев твердого наполнителя позволяется уменьшить время открытия клапана. Нагревательным элементом управляет ЭБУ двигателя, который с датчиковой аппаратуры считывает количество оборотов коленчатого вала, температуру поступающего воздуха, степень нажатия педали акселератора и другие необходимые данные.

КАК ПРОВЕРИТЬ ТЕРМОСТАТ

Не снимая термостат с автомобиля, проверить его работу можно приблизительно условно. Исключения составляют случаи, когда он заклинил в полностью открытом или закрытом положении. В таком случае по температуре патрубков, времени прогрева и датчику температуры можно сделать вывод о возможной неисправности термостата.

В горячей воде термостат должен открыться

Можно проверить термостат и своими силами, сняв его с автомобиля. Для этого его или поливают кипятком, визуально наблюдая открытие, или греют в емкости с водой на электроплитке, контролируют температуру градусником и замеряют длину выдвижения штока. Оба эти метода дают весьма неточный результат, не позволяя отобразить петлю гистерезиса работы термостата и сравнить ее с образцовой, полученной в лаборатории завода-изготовителя.

Профессионально проверить термостат можно только в специализированных точках диагностирования, так как неправильная его работа бывает связана с другими неполадками двигателя, которые нужно уметь различать. Если у вас нет нареканий на работу двигателя, который зимой «удерживает» стрелку термометра в нормальной зоне, а летом не перегревается, то с вашим термостатом все в порядке. Точная диагностика работы термостата подразумевает участие опытного специалиста и специального оборудования.

КАКИЕ БЫВАЮТ НЕИСПРАВНОСТИ ТЕРМОСТАТА?

Если термостат заклинил в полностью закрытом положении — возможен перегрев двигателя в любом режиме движения при любой температуре воздуха и даже в небольшой мороз. Если термостат открывается, но не до конца, двигатель перегревается, но может и не «закипеть» — все зависит от режима эксплуатации машины.

Если клапан термостата «завис» в полностью или частично открытом состоянии — до рабочей температуры двигатель будет прогреваться долго, а в зимнее время рабочая температура может быть и не достигнута. С исправной системой охлаждения при температуре воздуха ноль градусов двигатель должен прогреваться до рабочей температуры при движении за 5–10 минут. В случае неполного открытия — температура двигателя не будет подниматься выше 70 градусов.

КАК ОПРЕДЕЛИТЬ, РАБОТАЕТ ТЕРМОСТАТ ИЛИ НЕТ?

Нужно прогреть двигатель, чтобы температурная стрелка немного не доходила до красной зоны. Затем выключить двигатель, открыть капот, найти верхний шланг радиатора. Он крепится сверху и представляет черный резиновый шланг примерно 5 см в диаметре. Найти нижний шланг, он выглядит как и верхний

Дотроньтесь до шлангов, но осторожно, так как они могут быть горячими. Если датчик температуры двигателя показывает, что он нагрелся, а один шланг горячий, а другой холодный, вероятнее клапан термостата закрыт и охлаждающая жидкость не проходит через радиатор

Термостат нужно заменить на новый. Есть «народный способ» проверки на работоспособность. Нужно положить термостат в сосуд с горящей (температура около 100 градусов) водой. Далее смотрим визуально, если клапан открывается — рабочий. Если нет — нерабочий термостат, меняем на новый. Данный способ предусматривает снятие термостата с машины.

Принцип действия термостата и его функции

Термостат, или терморегулятор, состоит из собственно устройства для регулировки температуры и температурного датчика, который может быть встроенным или выносным. Он монтируется в сеть между источником питания и системой теплого пола и оснащен выключателем для ее активации или отключения и механизмом настройки температурного режима.

Датчики постоянно контролируют температуру самого пола или воздуха в помещении, как только она достигает заданного значения, нагрев отключается. Когда температура понижается, теплый пол вновь начинает работать на обогрев. Таким образом, поддерживается комфортная температура, заданная пользователем, система защищается от перегрева и экономится энергия.

В электрических теплых полах термостат регулирует мощность тока, включение-отключение системы происходит путем соединения-размыкания контактов. В водяных полах регулируется объем поступающего в систему горячего теплоносителя, который в определенных пропорциях смешивается с прохладной водой. Подачу воды может перекрывать опускающийся и поднимающийся шток, управляемый сервоприводом.

Разные модели приборов позволяют:

• включать / выключать подогрев
• регулировать температуру вручную или автоматически
• поддерживать температуру в помещении на заданном уровне
• обеспечивать экономию электроэнергии, управляя ее подачей
• к запрограммированному времени осуществлять подогрев до заданной температуры

Проверка термостата и распространенные неисправности

Неисправности термостата чаще всего связаны с износом или коррозионными образованиями. Это может спровоцировать заклинивание клапана в открытом, закрытом или частично открытом положениях. Признаки постоянно открытого термостата, а также ситуации заклинивания в промежуточном положении, проявляются только при низких температурах (холодной погоде), когда прогрев двигателя становится слишком долгим. Постоянно закрытое положение – более серьезная проблема, которая вызывает перегрев двигателя, что может привести к необратимым поломкам.

Как проверить исправность термостата

Также термостат может быть изначально некачественным, что нередко проявляется как несвоевременное открытие. При более раннем срабатывании увеличивается расход топлива, поскольку для выхода на рабочую температуру двигателю потребуется больше времени. Когда же клапан на большом контуре срабатывает позже, повышается износ мотора.

Основной способ проверки термостата предполагает его снятие с двигателя:

Термостат демонтируется и помещается вначале в емкость с горячей (кипящей) водой. Если при этом клапан не раскрывается или происходит слишком медленное раскрытие, он потребует замены. Если клапан сработал, выполняют обратную проверку, поместив его в холодную воду и отследив процесс закрытия.

Автомобильные термостаты не подлежат ремонту и при обнаружении неисправностей требуют замены. Также следует знать, что разные марки имеют отличные температурные характеристики открытия и закрытия. Поэтому для обеспечения оптимального режима работы двигателя необходимо устанавливать модели, рекомендуемые производителем автомобиля.

Диагностика снятого терморегулятора

Инструкция как проверить термостат, демонтированный с автомобиля:

1. Налить в кастрюлю достаточное количество холодной воды;
2. Положить термостат;
3. Начать нагревать, снимая показания термометра и контролируя состояние терморегулятора;
4. При достижении кипения исправные термостаты меняют состояние;
5. Для того, чтобы убедится что термостат не имеет проблемы в работе, необходимо проследить за его срабатыванием при охлаждении воды.

Нагрев регулятора в емкости

Существует множество способов как проверить термостат, но вышеуказанный является наиболее простым и точным. Слишком долго задерживаться на этапе проверки не имеет смысла, поэтому, убедившись в неисправности, требуется переходить от диагностики к замене.

Классификация

Термостаты можно классифицировать по диапазону рабочих температур:

• Термостаты высоких температур (300—1200 °C);
• Термостаты средних температур (60—500 °C);
• Термостаты низких температур (менее −60 °C (200 К)) — криостаты.

Термостаты можно классифицировать по рабочему телу (теплоносителю):

• Воздушные;
• Жидкостные;
• Твердотельные (как правило, используются элементы Пельтье и воск).

Термостаты можно классифицировать по точности поддержания температуры:

• 5—10 градусов и хуже, как правило, достигается без перемешивания, за счёт естественной конвекции;
• 1—2 градуса (хорошая тепловая стабильность для воздушных, очень посредственная для жидкостных), как правило, с перемешиванием;
• 0,1 градуса (очень хорошая тепловая стабильность для воздушных , на уровне лучших образцов, средняя для жидкостных);
• 0,01 градуса (как правило, достигается в жидкостных термостатах специальной конструкции ), практически невозможно получить в воздушном термостате с вентилятором.

Термостаты можно классифицировать по области и способу применения:

• Промышленные термостаты; накладные термостаты;
• погружные термостаты;

Комнатные термостаты.

• Термостаты высоких температур (300—1200 °C);
• Термостаты средних температур (−60—500 °C);
• Термостаты низких температур (менее −60 °C (200 К)) — криостаты.

• Воздушные;
• Жидкостные;
• Твердотельные (как правило, используются элементы Пельтье и воск).

• 5—10 градусов и хуже, как правило, достигается без перемешивания, за счёт естественной конвекции;
• 1—2 градуса (хорошая тепловая стабильность для воздушных, очень посредственная для жидкостных), как правило, с перемешиванием;
• 0,1 градуса (очень хорошая тепловая стабильность для воздушных , на уровне лучших образцов, средняя для жидкостных);
• 0,01 градуса (как правило, достигается в жидкостных термостатах специальной конструкции ), практически невозможно получить в воздушном термостате с вентилятором.

• Промышленные термостаты; накладные термостаты;
• погружные термостаты;

Комнатные термостаты.

Плюсы ручного терморегулятора

Хотя некоторые потребители считают эти устройства примитивными, они обладают рядом весьма привлекательных и полезных свойств:

• Ручные термостаты небольшого размера и потому практически не привлекают внимания.
• На приборах с индикаторным экраном легко устанавливать нужные температурные параметры.
• Их установка занимает всего несколько минут, а эксплуатация не требует каких-либо дополнительных профилактических работ или технического обслуживания.
• Даже такое простое устройство с минимальным количеством функций способно создать комфортные условия для жизни, минимизируя затраты на отоплении.
• Температурный диапазон от +5°C до +27°C позволяет ставить термостат на минимум, когда жильцы уезжают или фиксировать на средних параметрах, когда их нет целый день дома.
• Механический терморегулятор создает равномерную подачу и обеспечивает одинаковый нагрев всех радиаторов в контурной отопительной цепи.

Эти устройства можно использовать, как в работающей отопительной системе со старыми или новыми батареями, так и вносить в план при установке автономного обогрева.

Принципы работы

По типу управления и принципам работы терморегуляторы также разделяются на несколько видов.

Механический. Такие приспособления работают без использования электрики. Они часто присутствуют в газовых плитах и духовых шкафах, где температура должна быть на одном уровне. Датчик реагирует на достижение необходимого нагрева и минимизирует режим работы устройства, а затем вновь повышает его при снижении показателей.

При использовании биметаллических пластин, работа осуществляется по следующему принципу. Внешний диск термостата соединен с температурным датчиком – биметаллической пластиной. Она является частью электроцепи, и, когда она охлаждена, то находится в прямом состоянии, и цепь замкнута. При нагреве один металл расширяется больше, чем другой, и происходит изгиб пластины. Это разрывает цепь, отключая схему.

Существует вариант датчика в виде газонаполненной трубки между двумя дисками из металла. При повышении температуры происходит расширение газа, и он выталкивает диски. Те, в свою очередь, нажимают на переключатель в термостате и размыкают цепь, прекращая нагрев. При снижении температуры, газ сжимается, возвращая все в изначальное положение.

Электромеханический. Этот термостат применяет в работе встроенные датчики и контактные пары. Такие терморегуляторы есть в электроплитах, стиральных машинах, утюгах и прочей технике. По аналогии с механическим, для электромеханического термостата в виде датчиков используются биметаллические пластины или газонаполненные трубки. При повышении температуры выгибается пластина или повышается давление газа в трубке, и это замыкает контактные группы. При остывании, все возвращается в изначальное положение. Таким образом контролируется поступление электричества.

Электронный. В таких терморегуляторах присутствует электронная схема, которая состоит из датчика, модуля, обрабатывающего команды, а также термометра. На монитор выводятся показатели температур.

Устройство в процессе работы проверяет температуру вокруг за счет колебаний проводимости датчика. Вместо механического датчика здесь применяется резистор, который меняет сопротивление при изменениях температуры. Команда об этом идет в электронный модуль, он обрабатывает информацию и высылает обратные команды на изменение обогрева или охлаждения.

Такие терморегуляторы применяются для кондиционеров, систем отопления, в том числе, теплых полов и др. Электронные терморегуляторы точны и удобны в использовании.

Они, в свою очередь, делятся на непрограммируемые и программируемые. В первом случае, алгоритм работы неизменяем. Управление происходит путем передачи команд на установленные приборы по заданным параметрам.

Программируемые устройства представляют собой более сложную систему, которая позволяет устанавливать изменение температуры на конкретные часы и дни. Благодаря этому можно подобрать конкретные параметры регулировки температуры, однако, это требует определенных знаний и навыков.

С компьютерным управлением. В современных термостатах используются высокотехнологичные датчики, которые отправляют команды на включение и выключение с помощью компьютера.

Существуют терморегуляторы, в которые устанавливают сим-карты для настройки, например, отопления, со смартфона или через Интернет. Таким образом, происходит дистанционное управление, регулировка режимов температур и постоянный контроль (при желании, можно настроить оповещения и предоставление энергетических отчетов).

Помимо обычных терморегуляторов существуют также двухзонные. Они позволяют одновременно управлять различными приборами в нескольких помещениях (например, системой отопления в спальне и кухне). Возможна регулировка уровней температуры индивидуально для каждой комнаты.

Таким образом, можно подобрать термостат в зависимости предпочтений и в соответствии с необходимыми задачами.

При монтаже термостата датчики должны быть установлены в местах, где нет сквозняков или прямых солнечных лучей, а также вдали от батарей отопления, так как это может повлиять на корректную работу.

Определение неисправности термостата без демонтажа

Инструкция о том, как проверить работу термостата, не снимая его с автомобиля:

1. Определить где находится термостат;
2. Найти шланг соединяющий радиатор с терморегулятором;
3. Запустить холодный двигатель;
4. Проконтролировать температуру пирометром. Приблизительно можно измерять температуру и своими руками, но делать это не рекомендуется. При этом следует быть особо осторожным, так как в подкапотном пространстве множество подвижных и горячих деталей;Определение температуры непосредственно на автомобиле
5. Проконтролировать показания пирометра в тренде, для принятия решения требуется ли замена термостата.

Термостат полностью исправен если в течении первых нескольких минут патрубок был холодный или незначительно нагревался, а после произошел резкий скачок температуры. Если происходило медленное нагревание шланга с самого пуска двигателя, значит клапан заклинил в открытом положении. При отсутствии  нагрева патрубка есть риск заклинившего открытого термостата. Более точное состоянии устройства можно узнать произведя снятие термостата.

Основные виды

• По способу монтажа бывают стационарными, которые монтируются в стену и подключаются к проводке, и розеточные, которые подключаются напрямую и могут использоваться в любой точке помещения. Последние популярны из-за простоты монтажа и эксплуатации.

• По области применения терморегуляторы бывают промышленными и комнатными (используемыми в быту).

• По диапазону температур, в которых работают терморегуляторы, все виды классифицируют на высокие температуры (300-1200 С), средние (60-500 С) и низкие (-60 С и ниже), последние относятся к криостатам. В зависимости выполняемых задач, подбирается прибор с соответствующим диапазоном.

• По точности поддержания температуры они бывают очень точными (менее 0,1 С), средней точности (1-2 С) и работающими за счет естественной конвекции (5-10 С).

Холодильный терморегулятор

Устройство терморегулятора холодильника несколько отличается от того, что применяется в других системах. Это связано с особенностями строения камеры и ее назначением (охлаждать, а не нагревать).

Конструкция включает в себя (смотрите рисунок, где представлено устройство терморегулятора холодильника Т-110):

1. Термическую систему;
2. Пружину;
3. Ползунок;
4. Гайку;
5. Винт регулировочный 1;
6. Корпус термостата;
7. Колодка;
8. Винт регулировочный 2;
9. Пружину для перебрасывания;
10. Пружину контровочную;
11. Рычажное устройство;
12. Ось.

Конструкция различных моделей холодильников может отличаться между собой. Но у них можно выделить общие элементы:

• Узел резкого замыкания. Необходим для защиты контактов от выгорания, которое свойственно процессам замыкания в электрической цепи. Подвижные контакты располагают не на силовом рычаге, а на другом, соединенным с ним с помощью пружины. При повороте силового рычага контакт не движется (цепь еще замкнута). Затем пружина резко меняет положение и размыкает цепь (или замыкает);
• Узел, изменяющий температурный режим. Состоит из пружины и винта, перемещающего гайку. От натяжения пружины зависит объем подачи фреона – охлаждающей жидкости;
• Узел, предназначенный для настройки дифференциала – устройства, ограничивающего ход силового рычага. Он определяет, при какой температуре цепь будет замыкаться, а при какой – размыкаться. Например, при установленной температуре в холодильнике в 3 градуса, цепь будет размыкаться при достижении 2,7 градусов. А при 3,3 цепь будет замыкаться вновь. Диапазон можно сделать больше или меньше.

На рисунке видно, что от термической системы отходит трубка, которую заполняют рабочей средой. Это фреон или хлорметил. Трубку встраивают в холодильные и морозильные камеры. Причем так, чтобы жидкая фаза находилась в конце трубки (в морозильнике), а пары вещества – в начале. Температура жидкой фазы всегда ниже паров одного и того же вещества. Поэтому в морозильнике шкала термометра всегда ниже нуля, а в холодильнике – выше.

Принцип действия

Принцип работы терморегулятора холодильника следующий:

1. Если в трубке температура понижается, то в термической системе давление паров рабочей среды понижается. Тогда гофрированная часть сильфона сжимается, отчего силовой рычаг относительно оси начинает вращение. Это приводит к размыканию цепи;
2. Если температура растет, то внутри термической системы давление паров растет. От этого внутри сильфона расширяется гофра. Рычаг начинает движение в обратную сторону, вращаясь вокруг оси. Это приводит к тому, что контакты замыкаются.

Заключение по теме

Несмотря на обилие новинок, которые предлагает научно-технический прогресс, не стоит гоняться за ними. Мы имеем в виду запорно-регулирующую арматуру. Ведь стандартные модели отвечают всем нормам и требованиям современности. К тому же прослужат они не один десяток лет.

Читайте далее:

Изучаем комнатный термостат для газового котла Baxi

Решаем, как подключить термостат к газовому котлу автономного отопления

Почему теплоаккумулятор так необходим для работы твердотопливного котла?

Зачем нужна автоматика для отопления

Удобство и экономия: электрические терморегуляторы отопления
