Какими бывают датчики массового расхода воздуха и как проверить их работоспособность

Профилактика и проверка ДМРВ на ВАЗ 2110

В качестве профилактики можно порекомендовать своевременную замену воздушного фильтра. Использование спортивных «нулевок» сокращают жизнь расходомеру. В любом случае, не помешает регулярная чистка ДМРВ.

1. Отсоединяем разъем датчика, предварительно скинув массу с аккумулятора.
2. Аккуратно откручиваем корпус расходомера от фланца впускного коллектора.
3. При обнаружении пылевых отложений продуваем полости сжатым воздухом.
4. Разумеется, попутно надо прочистить воздуховод и короб воздушного фильтра.

Если загрязнения сильные (с попаданием масла и влаги), можно воспользоваться специальным очистителем Liqui Moly Luftmassensensor-Reiniger, который создан специально для очистки ДМРВ. Для этого необходимо направлять струю не только на видимые датчики, но и в скрытые полости, где расположен платиновый резистор (нить).

После этого расходомер устанавливается на штатное место и проверяется работоспособность электронной части.

Чистка

Достаточно часто можно избежать замены ДМРВ, просто проведя чистку этого элемента двигателя.

Выполнить чистку своими руками следует таким вот образом:

• Снимите патрубок с датчика массового расхода воздуха;
• Теперь снимите датчик с патрубка. Иначе качественная промывка не получится;
• Чтобы снять датчик, заранее вооружитесь ключами «звездочки». Такие комплекты отыскать не проблема;
• Открутите все крепежи, извлеките датчик из патрубка и оцените его внешнее состояние;
• Часто на датчике имеются следы масляного налета. Задача очистки — сделать устройство как новенькое;

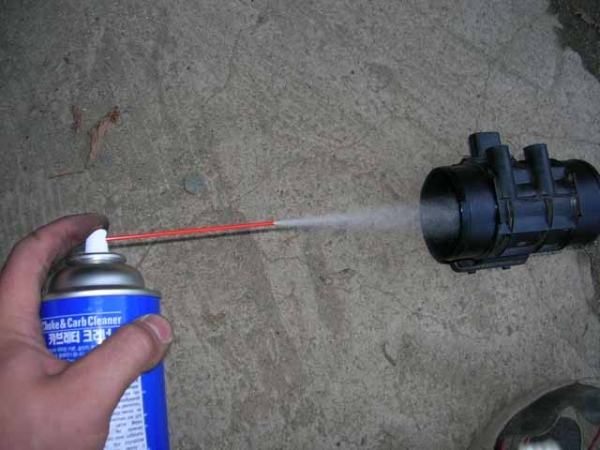

• Для чистки ДМРВ часто применяют очиститель для карбюратора;

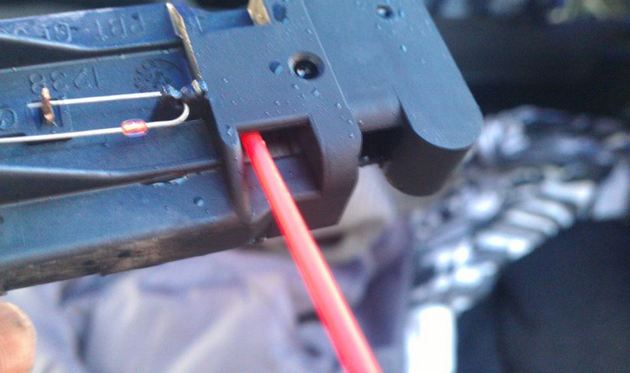

• Внутри на пленке имеются датчики, которые представляют собой маленькие проволоки, закрепленные на специальной смоле. Эти элементы нужно аккуратно сбрызнуть очистителем, дабы не повредить устройства;
• Подождите некоторое время, пока поверхности высохнут. Чтобы ускорить процесс, используйте баллончик со сжатым воздухом;
• Не редко вместо карбюраторного очистителя используют спирт, который также работает достаточно эффективно;
• Правильная чистка ДМРВ подразумевает обработку патрубков от скопившегося мусора, грязи и пыли;
• Тщательно обработав все компоненты извлеченного ДМРВ, дождитесь высыхания, после чего выполните обратную сборку. Очистка завершена.

Статистика показывает, что около 80% случаев позволяют простой очисткой вернуть прежнюю функциональность датчика массового расхода воздуха.

Дополнительные манипуляции

Чем чистить ДМРВ, теперь понятно, но на одной лишь этой процедуре все не заканчивается, необходимо выполнить еще ряд дополнительных и необходимых манипуляций. И сделать это нужно перед установкой чистого устройства. И пока сохнет очищающее средство, самое время заняться воздушным патрубком. Стоит внимательно его осмотреть на предмет целостности. И если состояние неудовлетворительное – имеются трещины и прочие повреждения, то его следует заменить.

Как отмечают специалисты, перед установкой ДМРВ желательно произвести замену фильтрующего элемента. Также следует проверить состояние уплотнительной резинки

Здесь важно обратить внимание на то, насколько плотно она прилегает, в противном случае не избежать подсоса наружного воздуха, которых наводнен различными загрязнениями. В результате чистка снова потребуется, причем за довольно короткое время. Либо это и вовсе приведет к его выходу из строя

Либо это и вовсе приведет к его выходу из строя.

Восстановление датчика

Перед началом работ в автомобиле необходимо деактивировать зажигание и отсоединить от регулятора фишку с проводами.

Что понадобится?

Для проведения процедуры потребуется:

• ветошь;
• набор гаечных ключей;
• очистительное средство;
• отвертка, если ее применение требует демонтажа расходомера.

Выбор очистителя

Средства, которые можно приобрести в магазине для того, чтобы почистить контроллер:

1. WD-40. Универсальное средство, использующееся в том числе для чистки.
2. Liqui Moly. Применение такого состава актуально на работающих датчиках. Средство является универсальным и может применяться как на дизельных, так и бензиновых моторах.
3. Спирт.
4. Средство для очистки карбюраторных двигателей.
5. Жидкий ключ. Данный продукт поставляется в продажу в виде спрея.
6. Air Senso Clean.

Полезно знать

Для очистки устройства нельзя использовать ватные палочки или сжатый воздух

Важно, чтобы в составе очистительного средства не было ацетона или эфира

Изображение	Шаг
	Пользователь должен снять подведенный к датчику шланг, для этого гаечным ключом выкручиваются винты крепления устройства к корпусу воздухофильтра. Алгоритм демонтажа может отличаться в зависимости от конструктивных особенностей авто.

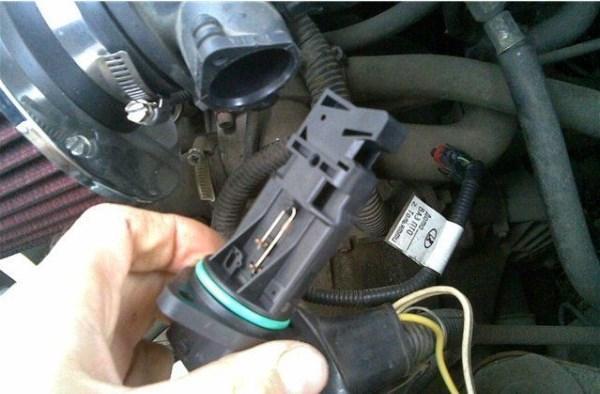

	Производится снятие датчика с патрубка и его извлечение из места установка. Для демонтажа на автомобилях ВАЗ пользователю необходим ключ звездочка необходимого размера. Чтобы снять расходомер, пользователю надо открутить саморезы, фиксирующие его.

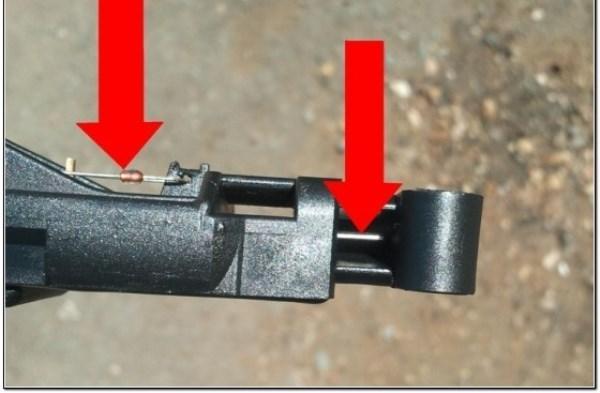

	Производится очистка регулятора, красными стрелками указаны места, которые надо обработать средством. Внутри датчика находится пленка, на которой располагаются сами регуляторы, сделанные в виде проволоки. Фиксация элементов осуществляется посредством специальной смолы. Пользователь должен очистительным средством обработать чувствительный элемент, после чего несколько минут подождать, пока средство не высохнет. Процедура очистки может быть выполнена несколько раз в зависимости от загрязнений. Для более быстрого высыхания возможно использование компрессора.

Определяем неисправность Датчика Массового Расхода Воздуха

Мотор не с первого раза заводится, глохнет не только на холостом ходу, но и при наборе оборотов. Причина в том, что ДМРВ неправильно считывает количество поступаемого в двигатель воздуха и передает неверное напряжение на ЭБУ, которое, в свою очередь, формирует искаженное циклическое напряжение на форсунки. Цилиндр получит обогащенную или обедненную смесь. Мотор от переедания или недоедания топлива начнет пыхтеть, взрываться, глохнуть и т.д. Если двигатель реально потребляет 50 кг. воздуха в час, а неисправный ДМРВ показывает расход 40 кг/час, то и ЭБУ рассчитывает количество топлива на 40 кг. воздуха, и в результате получается недостаток топлива. Смесь бедная, машина не тянет, водитель давит на гашетку, а результат-повышенный расход топлива.

Датчик массового расхода воздуха ДМРВ, на двигателях семейства ЗМЗ 406, находится между воздушным фильтром и дроссельной заслонкой. ДМРВ предназначен для преобразования потока(расхода) воздуха, поступающего в двигатель, в напряжение постоянного тока.

В ДМРВ находится чувствительный элемент , в виде пленки или нити, по которому проходит электрический ток и нагревает его до постоянной температуры. Проходящий поток воздуха через ДМРВ остужает его, но ЭБУ начинает увеличивать ток нагрева до первоначального, заданного уровня. Ток нагрева пленки или нити ДМРВ, пропорционален расходу воздуха. Параллельно ДМРВ преобразует ток нагрева в выходное напряжение постоянного тока.

Датчик массового расхода воздуха никогда полностью не выходит из строя. Исправный ДАТЧИК МАССОВОГО РАСХОДА ВОЗДУХА, на большинстве автомобилей, на которых установлены ДМРВ производства BOSH ,при включенном зажигании, должен выдавать напряжение равное 0,996 Вольта, при напряжении выше 1,04 он начинает отрицательно влиять на работу двигателя. Но ДМРВ, установленные на двигателях семейства ЗМЗ 406, такой метод проверки не подходит. Попробуем другие методы нахождения неисправности ДМРВ.

Распиновка контактов ДМРВ производства Сименс 5WK9-7014: 1- (+12v) 2- (+5v от ЭБУ) 3- (сигнал) + на контакт в ЭБУ 4- (ДТВ) 5- (масса)

Распиновка контактов ДМРВ производства Сименс 5WK9-635: пленочное ДМРВ 20.3855, установленного на ЗМЗ 406 с МИКАС-7.1 в исполнении 241.3763-31 1- (масса от ЭБУ) 2- (+12v) 3- (сигнал) + на контакт в ЭБУ 4- (масса) 5- не используется

Проверку проведем для пяти контактного ДМРВ Сименс 5WK9-7014.

http://www.chiptuner.ru/content/gaz_spec_m7/

Собираем несложную схему для пяти контактного ДМРВ . Подключаем 12 вольт-на вольтметре должно быть 1.3 — 1.4 Вольта, а при кратковременном замыкании выключателя, вольтметр показывает 8 Вольт.

(Видео неправильной работы пленочного 4-х контактного ДМРВ на двигателе ЗМЗ 406.)

Скрины авто диагностики на разных режимах работы двигателя УМЗ 4216 евро 4 с пробегом 10тыс.км.

Данные АЦП ДМРВ в Вольтах

Данные датчика расхода воздуха в кг/час

Если нет возможности купить новый датчик, то можно промыть его медицинским спиртом 96%. Наливаем спирт в чистую емкость и погружаем туда ДМРВ и отмачиваем в течении суток, периодически вытаскивая для лучшей циркуляции. По окончании просто сушим в естественных условиях и ставим на авто.

Воздух, воздух ты могуч, ты гоняешь стаи туч, сделай дело для народа выдуй чертов из страны «inpropart»

Источник

Специально установил неисправный ДМРВ: видеоотчёт — как работает мотор с таким датчиком.

Рад приветствовать вас на своём канале «Автомобильный шизофреник». Мои темы часто кардинально отличаются друг от друга, но все они посвящены автомобилям, поэтому обязательно подписывайтесь — будет интересно.

А теперь давайте вернёмся к нашей теме, и сегодня я вам предлагаю провести такой эксперимент, а точнее — просто посмотреть на его результаты, так как несколько лет назад я это уже проделывал сам и даже снял видео обзор.

Итак, наш испытуемый — Лада Калина с двигателем ВАЗ 21114 — 1,6 8-клапанный. Заводской ДМРВ — Bosch 116-ый (три последние цифры номера). Зачем я всё это делал?

Не поверите, но просто из любопытства, чтобы понимать, как будет себя вести мотор с неисправной деталью. Да и для вас — читателей, возможно, эта информация будет полезной. И если вы в своей машине обнаружите схожие симптомы, то теперь вы будете знать, что виной этому может быть именно датчик массового расхода воздуха.

Итак, был поставлен заведомо «мёртвый» датчик, и вот что было обнаружено после первого же запуска двигателя:

• обороты начали скакать очень сильно от 500 до 1500 об/мин, причём без какого-либо постороннего воздействия на педаль акселератора
• спустя некоторое время обороты выравниваются, но на этом «приключения» не заканчиваются
• сразу смотрю на показания бортового компьютера по мгновенному расходу топлива и он резко взлетает с 0,8-0,9 л/час до 1,3 л/час.
• ну и ещё немаловажный момент — отказ в наборе оборотов даже при сильном нажатии на педаль газа

Чтобы вам это стало более понятным, лучше я приведу ниже тот самый видео обзор, который был снят ещё около 5 лет назад.

Как видите, работа двигателя далека от идеальной с барахлящим датчиком и если вы обнаружите один из симптомов, а может быть даже все вместе, то это серьёзный повод обратить внимание на ДМРВ и проверить его рабочее напряжение. Как вычислить неисправный датчик по напряжению? Об этом вы узнаете из следующих моих статей

Обязательно подписывайтесь на канал, чтобы не пропустить всё самое интересное

Как вычислить неисправный датчик по напряжению? Об этом вы узнаете из следующих моих статей. Обязательно подписывайтесь на канал, чтобы не пропустить всё самое интересное.

Источник

ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

УКАЗАНИЕ: С помощью портативного диагностического прибора считайте фиксированные параметры. В этих параметрах отражается состояние двигателя на момент обнаружения неисправности. При поиске неисправностей фиксированные параметры позволяют определить, двигался ли автомобиль в момент возникновения неисправности или нет, был ли прогрет двигатель, какой была топливовоздушная смесь (обедненной или обогащенной) и пр.

1.СНИМИТЕ ПОКАЗАНИЯ ПОРТАТИВНОГО ДИАГНОСТИЧЕСКОГО ПРИБОРА (МАССОВЫЙ РАСХОД ВОЗДУХА)

Подсоедините портативный диагностический прибор к DLC3.

Запустите двигатель и включите портативный диагностический прибор.

Выберите следующие элементы меню: Powertrain / Engine and ECT / Data List / MAF.

Считайте значения, отображенные на диагностическом приборе.

Результат:

Массовый расход воздуха (г/с)	Следующий шаг
0,0	А
Не менее 271,0	B
Между 1,0 и 270,0 (*1)	C

*1: Значение должно изменяться при открывании или закрывании дроссельной заслонки во время работы двигателя.

B

Перейдите к шагу 6
C

ПРОВЕРЬТЕ, НЕТ ЛИ ЭПИЗОДИЧЕСКИХ НЕИСПРАВНОСТЕЙ

А

2.ПРОВЕРЬТЕ ДАТЧИК МАССОВОГО РАСХОДА ВОЗДУХА (НАПРЯЖЕНИЕ ПИТАНИЯ)

Отсоедините разъем B1 датчика массового расхода воздуха (MAF).

Включите зажигание (IG).

Измерьте напряжение между контактом разъема со стороны жгута проводов и массой.

Номинальное напряжение:

Контакты для подключения диагностического прибора	Заданные условия
+B (B1-3) — масса	9-14 В

Снова подсоедините разъем датчика массового расхода воздуха.

NG

Перейдите к шагу 5

OK

3.ПРОВЕРЬТЕ ДАТЧИК МАССОВОГО РАСХОДА ВОЗДУХА (НАПРЯЖЕНИЕ НА КОНТАКТЕ VG)

Проверьте выходное напряжение.

Отсоедините разъем В1 датчика MAF.

Подайте напряжение аккумуляторной батареи на контакты +B и E2G.

Подсоедините положительный (+) щуп диагностического прибора к контакту VG, а отрицательный (-) щуп – к контакту E2G.

Номинальное напряжение:

Контакты для подключения диагностического прибора	Заданные условия
VG (5) — E2G (4)	0,2-4,9 В

Снова подсоедините разъем датчика массового расхода воздуха.

NG

ЗАМЕНИТЕ ДАТЧИК МАССОВОГО РАСХОДА ВОЗДУХА

OK

4.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ДАТЧИК МАССОВОГО РАСХОДА ВОЗДУХА – ECM)

Отсоедините разъем В1 датчика MAF.

Отсоедините разъем B32 ЕСМ.

Номинальное сопротивление (проверьте на обрыв):

Контакты для подключения диагностического прибора	Заданные условия
VG (B1-5) — VG (B32-118)	Менее 1 Ом
E2G (B1-4) — E2G (B32-116)

Номинальное сопротивление (проверьте на короткое замыкание):

Контакты для подключения диагностического прибора	Заданные условия
VG (B1-5) или VG (B32-118) – масса	10 кОм или более

Снова подсоедините разъем датчика массового расхода воздуха.

Подсоедините разъем ECM.

NG

ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ

OK

ЗАМЕНИТЕ ECM

5.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ДАТЧИК МАССОВОГО РАСХОДА ВОЗДУХА – ИНТЕГРИРОВАННОЕ РЕЛЕ)

Отсоедините разъем В1 датчика MAF.

Достаньте интегрированное реле из блока реле № 1 моторного отсека.

Номинальное сопротивление (проверьте на обрыв):

Контакты для подключения диагностического прибора	Заданные условия
+B (B1-3) — 1A-4	Менее 1 Ом

Номинальное сопротивление (проверьте на короткое замыкание):

Контакты для подключения диагностического прибора	Заданные условия
+B (B1-3) или 1A-4 — масса	10 кОм или более

Снова подсоедините разъем датчика массового расхода воздуха.

Установите интегрированное реле на место.

NG

ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ

OK

ПРОВЕРЬТЕ ЦЕПЬ ПИТАНИЯ ECM

6.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (МАССА ДАТЧИКА)

Отсоедините разъем В1 датчика MAF.

Номинальное сопротивление:

Контакты для подключения диагностического прибора	Заданные условия
E2G (B1-4) — масса	Менее 1 Ом

Снова подсоедините разъем датчика массового расхода воздуха.

OK

ЗАМЕНИТЕ ДАТЧИК МАССОВОГО РАСХОДА ВОЗДУХА

NG

7.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ДАТЧИК МАССОВОГО РАСХОДА ВОЗДУХА – ECM)

Отсоедините разъем В1 датчика MAF.

Отсоедините разъем B32 ЕСМ.

Номинальное сопротивление (проверьте на обрыв):

Контакты для подключения диагностического прибора	Заданные условия
VG (B1-5) — VG (B32-118)	Менее 1 Ом
E2G (B1-4) — E2G (B32-116)

Номинальное сопротивление (проверьте на короткое замыкание):

Контакты для подключения диагностического прибора	Заданные условия
VG (B1-5) или VG (B32-118) – масса	10 кОм или более

Снова подсоедините разъем датчика массового расхода воздуха.

Признаки неисправности

ДМРВ находится в воздуховоде около воздушного фильтра. Он предназначен для определения количества поступающего воздуха. В зависимости от его показаний БУ будет показывать, сколько нужно топлива для образования качественной топливной смеси. Нормальным считается соотношение 1:14. Поэтому от правильности показаний расходомера зависит качество топливно-воздушной смеси.

Качественная работа ДМРВ зависит во многом от чистоты воздушного фильтра. Поэтому, если появились симптомы неисправности ДМРВ, прежде чем делать ремонт, следует проверить в первую очередь воздушный фильтр. Расходомер обычно не подлежит ремонту. Если он неисправен, то его меняют на новый прибор. Но его стоимость достаточно высока, поэтому следует сначала убедиться, что причины неполадок именно в датчике, не в других неисправностях машины.

Сигналом для диагностики являются следующие признаки неисправности ДМРВ:

• на панели приборов появляется надпись Check Engine;
• высвечивается ошибка, сообщающая о низком уровне сигнала ДМРВ;
• двигатель плохо заводится «на холодную», очень медленно разгоняется, глохнет, падает его мощность;
• высокий уровень расхода топлива;
• мотор нестабильно работает на холостом ходу;
• двигатель глохнет при переключении скоростей;
• обороты либо повышенные, либо пониженные.

Существуют и другие симптомы «умирающего» датчика. Например, он может иметь трещины в гофрированном шланге, который соединяет дроссельную заслонку с датчиком. Если двигатель глохнет, возможны проблемы с электропитанием или повреждена проводка. Это сигнал для проверки электропроводки. При обнаружении неисправностей нужно выполнить ремонт электрики машины.

Кроме вышеперечисленных возможных признаков выхода из строя ДМРВ, следует провести диагностику уровня сигнала датчика.

Низкий уровень сигнала может означать следующее:

• ДМРВ не подключен;

обрыв в цепи подключения датчика;
оборвалась масса в цепи, появилось окисление;
оборвались сигнальные провода или неправильно подключены;
неисправность БУ двигателем.

Не стоит делать выводы о неисправности датчика массового расхода воздуха, полагаясь только на перечисленные выше признаки. Следует провести полную диагностику двигателя и машины, так как признаки поломки расходомера, могут появиться при неисправности других устройств (например, из-за забитого воздушного фильтра). Тогда нужен ремонт этих устройств, чтобы восстановить работоспособность авто.

Код ошибки ДМРВ

О наличии неисправности в работе ДМРВ могут сообщать такие ошибки:

1. Р0100 — повреждение электрической цепи подключения датчика. Для устранения поломки нужно проверить проводку на целостность, поскольку возможно случайное отсоединение разъёма либо повреждение электроконтактов.
2. Р0102 — на блок управления автомобиля начал поступать низкий сигнал, который зафиксирован на входе электролинии ДМРВ. Чтобы устранить причину поломки, необходимо проверить электропроводку и изоляционный слой кабеля, возможно окисление контактов разъёма проводки (т. н. фишки).
3. Р0103 — критически высокий сигнал, зафиксированный на входе электролинии ДМРВ. Если причина неисправности заключается не в проводке, то потребуется визуальный осмотр и очистка расходомера или придётся его заменять на новый

Как проверить датчик расхода воздуха (3 способы проверки)

В некоторых случаях, для проверки ДМРВ, его необходимо демонтировать с автомобиля. Порядок демонтажа:

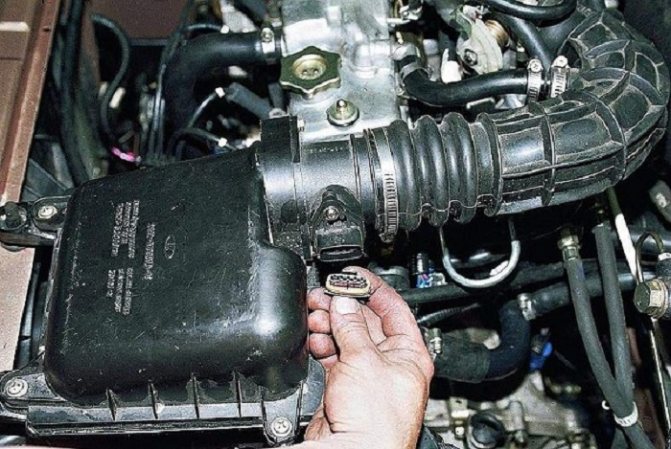

1. Ослабить хомут,
2. Снять воздушный патрубок,

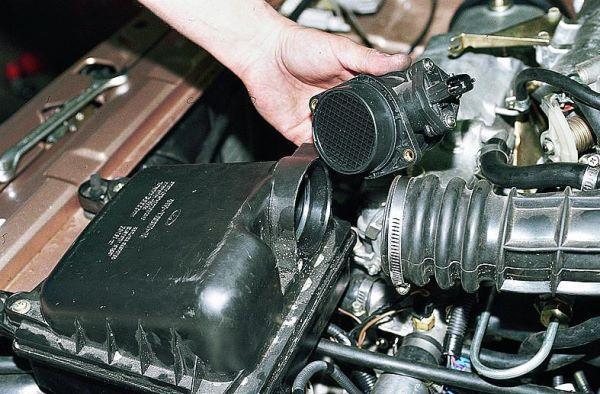

3. Открутить винты крепления датчика к корпусу воздушного фильтра.
4. Перед тем как отключить электрический разъем, необходимо снять минусовую клемму с аккумуляторной батареи. Это нужно сделать, чтобы электронный блок управления двигателем не выдал ошибку, и не загорелась лампа «чэка».

Способ №1. Визуальный контроль

Для этого необходимо снять датчик и внимательно его осмотреть на наличие механических повреждений или посторонних предметов, мусора. Также стоит визуально оценить целостность сенсоров нагревательных нитей или нагревательной плёнки.

Подобные проблемы могут возникнуть из-за негерметичного корпуса воздушного фильтра, или из-за некачественного воздушного фильтра.

При выявлении видимых повреждений – датчик необходимо заменить. А при наличии в нём мусора или загрязнений – ДМРВ можно очистить специальными средствами или очистителем карбюратора (спрей на спиртовой основе). Сенсоры ДМРВ очень хрупкие, поэтому будьте осторожны – не стоит их чистить механическим образом. Датчик ремонту не подлежит!

Способ №2. Отключение подачи питания

Самый простой способ проверить датчик массового расхода воздуха — отключить от него питание. При неработающем двигателе, отсоединяем электрический разъем на датчике массового расхода воздуха. Затем запускаем двигатель.

В данной ситуации блок управления двигателем переходит на резервный режим работы и заменяет показания отключенного датчика на запрограммированные заводом изготовителем.

В этом случае работа двигателя должна нормализоваться и обороты холостого хода увеличатся. Для дополнительной проверки, можно проехать на автомобиле с отключенным разъёмом ДМРВ – 100-200 метров. Если все симптомы неисправности датчика массового расхода воздуха пропали, то значит датчик передает некорректные данные – он признается нерабочим и требует замены.

При проверке ДМРВ этим способом, после отключении электрического разъёма от датчика – на панели приборов загорится лампа ошибки двигателя «Check»

После завершения проверки или его замены, необходимо будет сбросить ошибку! Для этого можно отключить минусовую клемму АКБ на несколько минут (осторожно собьются абсолютно все настройки). В некоторых моделях автомобилей – сбросить ошибку можно только в сервисном центре, специальным сканером, подключенным к диагностическому разъему автомобиля

Способ №3. Проверка мультиметром

Чтобы проверить датчик расхода воздуха мультиметром – необходимо знать какие именно параметры измерять и с каких контактов электрического разъема. У каждой марки автомобиля они могут отличаться. Расположение проводов и клемм датчика, можно посмотреть в электрической схеме автомобиля.

Например на датчиках Bosch, которые устанавливаются на автомобили ВАЗ и GAZ, можно проверить напряжение (V) между входящим сигналом и заземлением на разъёме ДМРВ. Для этого необходимо:

1. Включить зажигание автомобиля, но двигатель не запускать,
2. Подключить красный (+) щуп мультиметра к жёлтому проводу,
3. Чёрный (-) щуп – к зелёному проводу разъёма.
4. Переключатель режимов на мультиметре устанавливаем на измерение минимального постоянного тока.

Напряжение на контактах должно находиться в пределах 1,00-1,04 Вольта. Если показания окажутся выше, то датчик требует замены.

Дополнительно можно снять датчик не отключая электрического разъема и подать струю воздуха на датчик со стороны воздушного фильтра. Напряжение должно возрасти до 1,3 Вольта, в этом случае датчик расхода воздуха считается рабочим.

В зависимости от устройства датчика, еще возможно произвести замер сопротивления на резисторах. Причем результаты замеров при разной температуре воздуха будут разными. Точные данные об оптимальных величинах показаний сопротивления, температуры измерений и расположение контактов на разъёме – как правило указывается либо в специальной технической литературе, либо в инструкции по ремонту автомобиля.

Диагностика ДМРВ

В принципе, датчик массового расхода воздуха не настолько критичен для запуска мотора, как, например, ДПКВ. Его можно отключить, выдернув разъем, ЭБУ перейдет в аварийный режим, будет определять порции воздуха в топливной смеси по другому датчику – положения дроссельной заслонки ДПДЗ.

Поэтому поломку определяют в несколько этапов по степени сложности:

• осмотр визуальный и отключение датчика;
• определение соответствия конкретной модификации ДМРВ прошивке ЭБУ;
• диагностика тестером в режиме вольтметра.

Это позволит снизить трудоемкость процесса. Например, перед тем, как проверить ДМРВ тестером, следует убедиться, что датчик совместим с конкретным контроллером МИКАС, не производилась прошивка оригинальных мозгов.

Осмотр визуальный

Осуществляется проверка ДМРВ после обеспечения доступа к этому датчику. Для этого потребуется частично демонтировать элементы воздухозаборника (обычно гофра). Зная, как работает волюметр, визуально можно обнаружить механические повреждения или следы жидкостей/грязи в патрубке.

Рис. 11 Осмотр датчика воздуха и гофры

Масло попадает внутрь гофры из-за забитого маслоотбойника вентсистемы картера либо при повышении внутри него уровня смазки. При нарушении графика ТО машины на стенки патрубка попадает пыль и грязь, так как забивается фильтр воздушный.

После демонтажа датчика из корпуса фильтра воздушного входная сетка должна быть чистой. Если не ней имеется налет пыли, скорее всего, резиновое уплотнение было установлено не герметично, внутрь попадал не фильтрованный воздух. В любом из этих случаев работа ДМРВ по умолчанию нарушается.

Диагностика в движении

Следующая методика, как проверить датчик воздуха, позволяет выявить его работоспособность. Для этого не понадобится тестер и прочие инструменты:

• диагностика ДМРВ производится после отключения разъема ЭБУ;
• двигатель заводится, на панели загорается Check, указывая на неисправности датчика;
• однако контроллер переходит в аварийный режим, обеспечивая работу ДВС;
• если динамические характеристики мотора улучшились при поездке с отключенным датчиком воздуха, значит ДМРВ неисправен.

Это интересно: Датчик ДПКВ в системе электронного распределения впрыска

Рис. 12 Отключение ДМРВ

Соответствие ДМРВ прошивке ЭБУ

По мере необходимости владельцы перепрошивают мозги ЭБУ для улучшения характеристик, получая при этом побочные проблемы. Например, если для контроллера МИКАС произведена прошивка ДМРВ может работать не корректно.

В этом случае говорить о неисправности датчика в принципе не верно, но его сигналы не предназначены для новой версии МИКАС контроллера, которую на него установили. Выявить в ДМРВ признаки неисправности в этом случае можно единственным способом:

• изменить угол положения заслонки дроссельной (обычно 1 мм прокладкой возле упора заслонки);
• отключить датчик ДМРВ при работающем двигателе (выдергивается фишка из разъема).

Проверка мультиметром

Если на предыдущих этапах диагностировать неисправности датчика не удалось, и он совместим с версией используемого контроллера ЭБУ, производится проверка тестером по технологии:

• мультиметр переключается в режим 2 В (вольтметр);
• перед глазами размещается схема распиновки пучка;
• включается зажигание, черный щуп тестера на массу, красный на желтый провод.

Рис. 13 Схема проверки ДМРВ тестером

После чего при заглушенном двигатели мультиметром считываются показания с учетом факторов:

• новый прибор покажет 0,99 – 1,01 В;
• в пределах 1,02 В считается хорошим состоянием датчика;
• 1,03 – 1,04 В свидетельствует об окончании эксплуатационного ресурса прибора;
• больше 1,5 В говорит о необходимости замены.

Нижеприведенная таблица содержит параметры распиновки пучка:

Провод	Вход	Выход
зеленый	–	масса
желтый	сигнал на датчик	–
самый темный	–	к главному реле
самый светлый (полосатый)	напряжение питания	–

Указанные симптомы можно диагностировать бортовым компьютером в группе параметров Uдмрв.

Как самостоятельно проверить датчик массового расхода воздуха?

Для самостоятельной проверки датчика имеется несколько методик, основанных на отключении, а также осмотре и тестировании мультиметром. Иных способов диагностики в домашних условиях не существует. Доскональный контроль ДМРВ выполняется на специальном стенде, позволяющем зафиксировать неполадки сенсора при различных режимах работы. Еще одним распространенным методом тестирования является установка идентичного устройства, снятого с другого автомобиля.

Отключение ДМРВ

Простейший способ проверить ДМРВ на ВАЗ 2114 — отключить штекер. При отсутствии сигнала блок управления мотором переходит в режим аварийной работы, определяя примерный объем воздуха по положению дроссельной заслонки. При этом несколько увеличивается расход топлива — для ВАЗ 2114 он достигает 10-12 л на 100 км пробега. Характерной особенностью является увеличение числа оборотов холостого хода до 1500 об/мин. Но при использовании контроллера Январь 7.2. или Бош М7.9.7 рост холостых оборотов не выполняется в силу особенностей программного обеспечения.

Визуальная проверка

Для внешнего осмотра требуется снятие воздуховода с датчика. Во время проверки оценивается запыленность внутренней части корпуса и гофрированного рукава подачи воздуха. На поверхности не должно быть следов масла и налета пыли.

Проверка устройства с помощью мультиметра

Целью диагностики является измерение напряжения, подаваемого датчиком.

Подобным способом проверяются изделия Bosch:

• 0280218004;
• 0280218037;
• 0280218116.

Для измерения потребуется:

• тестовый прибор:
• набор измерительных щупов;
• жидкость WD-40.

Измерение производится между проводами желтого и зеленого цвета. Значения напряжения можно вывести на экран некоторых бортовых компьютеров (меню напряжение от датчиков, U ДМРВ).

Проверка ДМРВ с помощью мультиметра продемонстрирована на видео от «IZO))) LENTA».

Определение распиновки датчика массового расхода воздуха

Расположение проводов в колодке начиная от ближайшего к лобовому стеклу:

• желтый — положительный входящий сигнал (на схеме 7);
• серо-белый изолятор — положительный сигнал питания (на схеме 12);
• зеленый — заземление датчика (на схеме 30);
• розово-черный изолятор — подача сигнала на главное реле.

Распиновка контактов ДМРВ

Возможны другие цвета изоляции проводки, но последовательность распиновки остается неизменной.

Инструкция по проведению проверки

Последовательность измерения:

1. Ввести щупы в разъем к местам установки проводов. Для облегчения процедуры щупы смазываются жидкостью WD-40. Положительный сигнал получается от желтого провода, отрицательный — от зеленого. Не рекомендуется прокалывать изоляцию и использовать дополнительные кабели, поскольку это снижает точность измерения.
2. Переключить мультиметр в режим измерения постоянного напряжения с предельным значением 2,0 вольта.
3. Включить зажигание, двигатель не запускать.
4. Произвести замер напряжения и сравнить его с требуемым значением.

Сравнение результатов проверки с установленными нормами

В соответствии с таблицей по результатам измерения проводится определение состояния датчика.

Напряжение, В	Состояние сенсора
0,996-1,01	Новый датчик
1,01-1,02	Рабочее состояние
1,02-1,03	Начало износа датчика
1,03-1,04	Желательно заменить
Больше 1,04	Датчик неисправен
