Сборка

В тщательно отмытый и подготовленный к сборке картер ставим первичный вал, шестерню первой передачи и копирный вал с заранее подобранными регулировочными шайбами.

Одеваем на шестерню-каретку включения второй-четвертой передачи (она меньше шестерни-каретки включения третьей-первой передачи, не ошибетесь) вилку так как это показано на картинке. Одеваем шестерню на первичный вал и заводим штифт вилки в верхний паз копирного вала.

Одеваем на шестерню-каретку включения первой-третьей передачи вилку, как это показано на картинке, укладываем ее на шестерню первой передачи и заводим штифт вилки в нижний паз копирного вала.

Устанавливаем на свои места направляющие вилок (проточками к корзине сцепления). Кстати, «Планетовскую» КПП в случае необходимости можно собрать-разобрать не разбирая корзину сцепления и не снимая направляющие. Но для этого при установки придется немного вытянуть на себя копирный вал, завести штифты вилок в пазы и после этого — отвести стопорную планку и задавить копирный вал до упора.

Устанавливаем промежуточный вал.

На старых двигателях концевая шестерня ставится отдельно. На более поздних — выполнена заодно с промежуточным валом.

Заправляем возвратную пружину вала переключения передач так, как это показано на картинке.

Проверяем работоспособность собачек вала переключения передач: сжимаем-разжимаем их несколько раз

Особое внимание уделяем ихним рабочим кромкам: они должны быть острыми не зализанными. И не забываем проверить пружину, которая сжимает собачки: она должна быть правильной формы и обеспечивать упругость хода собачек

Сжимаем собачки и устанавливаем вал переключения передач на свое место.

Разворачиваем копирный вал меткой на корпусе к валу переключения передач и чтобы во время установки не промазать мимо метки — замазываем промежуток между зубьями напротив метки копирного вала литолом или красим. Так будет заметней.

Ищем на секторе риску и во время надевания сектора на вал переключения передач — совмещаем риску на секторе с меткой на корпусе копирного вала: зуб напротив риски сектора должен строго зайти между зубов напротив метки копирного вала.

Чтобы во время установки наши метки не сбились — связываем между собой — сектор и копирный вал обычной швейной нитью.

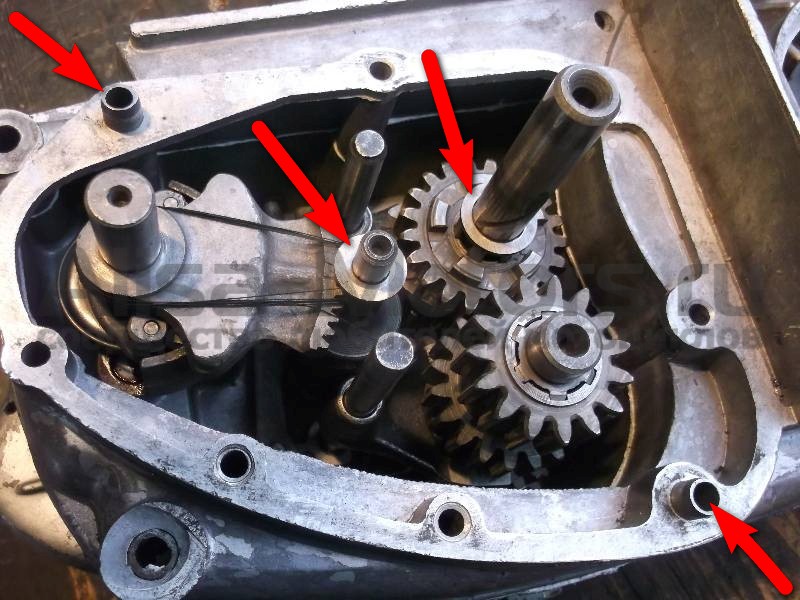

Одеваем на первичный и копирный вал штатные, упорные шайбы и вставляем на свои места направляющие втулки крышки КПП.

Обезжириваем плоскости, наносим герметик, укладываем прокладку, устанавливаем крышку и с максимально возможным усилием затягиваем крепежные болты. Под болты отмеченные желтыми стрелками подлаживаем специальные шайбы.

После затяжки крышки КПП — проверяем осевые люфты первичного и вторичного вала. Норма: 0,2-0,4мм.

Если люфт будет больше нормы — снимаем пластину, осаживаем подшипник и подлаживаем под него необходимое количество регулировочных шайб.

Недостатки двигателя ИЖ-П5

• Громкий в работе;
• Повышенная вибрация;
• С глушителя брызгает масло;
• Долгий разгон;
• Большой расход топлива;
• Малый ресурс;
• Сильная отдача от кикстартера.

Громкая работа негативно воздействует на окружающих людей (мешает отдыхать), что вызывает по отношению к мотоциклисту соответствующие реакции.

Повышенная вибрация двигателя предается всему мотоциклу, особенно чувствуется вибрация руками на руле.

С глушителя брызгает масло, которое при движении попадает на спину водителя или пассажира. Этот минус устраняется монтажом поварешки из нержавейки, соответствующего диаметра на торец выхлопной трубы. У поварешки заранее должен быть вырезан сектор, который при монтировании винтами должен находиться в нижней части. Эта доработка исключит попадание масла на спину, а выхлоп будет направлен вниз.

Долгий разгон. Более длительный разгон у Планеты 5 с коляской. Повышенная длительность при разгоне особенно заметна на мотоцикле с коляской.

Большой расход топлива. Двигатель по расходу топлива не экономичный и причина прежде всего в конструкции двухтактного двигателя.

Ресурс ограничен интервалом 20-25 тыс. км

Сильная отдача от кикстартера. Чтобы исключить удары кикстартером по ноге не сопровождайте ногой кикстартер при его возвращении в исходное положение. Воздействие на кикстартер при заводке мотора должно быть резким и сильным.

Вывод.

Двигатель надежный и простой, ломается редко. Ремонтируется легко. Его производство остановлено, но проблем с запасными частями нет. Цилиндр не одноразовый, ремонтируется расточкой или заменой гильз с установкой ремонтных поршней в сборе (под ремонтные размеры цилиндров). Движок не для спортивных гонок, но для хозяйства в сельской местности и для выезда на природу ему нет цены, он хорош.

PS. Уважаемые мотоциклисты «Планетоводы»! Вы можете задать вопрос или добавить отзывы и информацию по слабым местами недостаткам мотора ИЖ-П5 в комментарии.

Особенности электрооборудования

Схема электропроводки ИЖ Планета 4 практически полностью скопирована с модели Юпитер первой появившейся на заводском конвейере.

Отличия лишь в том, что:

1. У семейства Планета один рабочий цилиндр, соответственно и система зажигания рассчитана на обеспечение его работы;
2. У семейства ИЖ Юпитер, в отличии от Планеты – 2 рабочих цилиндра, соответственно, схема проводки имеет дополнительные повторяющиеся элементы.

Головной свет

На ИЖ Планета 4 установлены более совершенные светотехнические приборы:

1. Фара типа «европейский луч» ФГ137В со стеклом с асимметричным узором;
2. Режим ближнего света с лампой А12—45 + 40 Вт;
3. Современные указатели поворота типа 16.3726 (мощность ламп – 25 Вт).

Фото ИЖ Планета 4 образца 1986 года

Благодаря модернизации системы освещения, а также комплектации мотоцикла:

1. аккумулятором 6МТС-9;
2. генератором переменного тока повышенной мощности 100 Вт,

существенно улучшилась освещенность дороги в потоке транспорта, а также безопаснее стало движение на дорогах общего пользования. При этом, цена мотоцикла существенно не изменилась, что вывело его продажи на новый уровень популярности.

Бесконтактная система зажигания

На мотоцикле была применена новая бесконтактная система зажигания, принцип действия которой был основан на следующем алгоритме работы:

1. Ротор генератора при вращении вырабатывает импульсы;
2. Накопительный конденсатор заряжается через диоды (на схеме ниже обозначены как VI, V5), а также через ограничительный резистор (R1);
3. Проходя через диод (V6) электрический сигнал с обмотки датчика (3) попадает на тиристор (V4);
4. После его открытия заряженный конденсатор (С1) отдает накопленный заряд катушки зажигания (первичной обмотке – 4);
5. Под его воздействием индуцируется импульс высокого напряжения во вторичной обмотке;
6. Через высоковольтный провод центральный электрод свечи зажигания получает заряд;
7. Искра между электродами воспламеняет топливовоздушную смесь в цилиндре двигателя мотоцикла.

Заводская инструкция содержит оригинальную схему бесконтактной системы зажигания

Электропроводка мотоцикла ИЖ Планета 4 в связи с особенностью бесконтактной системы зажигания имеет отличия в части компоновки основных узлов:

1. Электронный блок стабилизатора и системы зажигания помещены в единый корпус;
2. Он оснащен двумя штекерными разъемами;
3. В целях повышения надежности блок заполнен пенополиуретаном (неразборной вариант);
4. Параметры его работы рассчитаны на обеспечение напряжения светосигнальной цепи в диапазоне 11,5 – 14,5 В.

Кроме того, применение 12 вольтовой схемы привело к разделению системы зажигания на три электрических цепи, отличающихся по уровню напряжения:

1. Высоковольтная цепь, состоящая из катушки зажигания, свечи зажигания, свечного наконечника и высоковольтного провода;
2. Цепи заряда накопительного конденсатора, состоящая из зарядной обмотки, соединительных проводов со штекерными разъемами, БКС и первичной обмотки катушки зажигания;
3. Цепь датчика, состоящая из его обмотки, соединительных проводов и штекерных разъемов.

Генератор ИЖ Планета 4

На новую модель Ижевского мотозавода стали устанавливать более совершенный генератор, способный обслуживать возросшие потребности системы электрооборудования, в отличии от схемы проводки ИЖ Планета 3.

Оригинальная заводская схема генератора мотоцикла ИЖ Планета 4

Среди особенностей конструкции следует выделить:

1. Восемь катушек, помещенных в пазы статора;
2. Последовательную схему соединения;
3. Покрытие изоляционным лаком обмоток катушек;
4. Оригинальный крепеж на статоре, осуществленный с помощью шайб и отогнутых лепестков.

Чтобы выявить неисправности своими руками, необходим омметр или универсальный тестер, с помощью которых измеряется сопротивление обмоток:

1. Если значения измеренных сопротивлений существенно отличаются, необходимо осмотреть статор генератора на предмет обнаружения обрыва выводов обмоток;
2. Причиной нестабильной работы также может быть их замыкание. Выявленные неисправности по возможности устраняют пайкой.

Заключительная стадия

Далее снимается с первичного вала шестеренка второй и третьей скорости, после чего демонтируется первичный вал. Для этого потребуется его аккуратно выбить при помощи стопора и легкого молотка. Удаляются верхняя и нижняя вилки.

Далее достается промежуточный вал в сборе

При помощи отвертки или другого подходящего инструмента, следует отогнуть фиксатор с индикатором нейтрала, с осторожностью вытащить червячный (копирный) валик. На его дальней части расположены регулировочные шайбы, которые могли прилипнуть к картеру

Их нужно собрать и складировать с остальными снятыми деталями. Далее очередь копирного вала. Проверьте края фигурных гнезд, в которых перемещаются направляющие вилки. На них не должно быть сколов и вмятин. Отвинчиваем пару винтов крепления переключающего механизма, который также вынимается. Теперь можно производить замену негодных деталей и осуществлять по схеме сборку коробки передач «Иж-Планета 5». Ниже на рисунке указаны: стопорный колпак (1), болтик (2), звездочка коленвала (3), двухрядная цепь (4), барабан сцепления (5), вал первичный (6).

Регулировка сцепления ИЖ Юпитер

На мотоциклах ИЖ Ю и ИЖ Ю К настройку механизма выключения муфты начинают с автомата выжима, для чего регулировочный винт завертывают до упора и отпускают на 1/4 -1/2 оборота, после чего затягивают контргайку.

Правильность установки проверяют нажатием на педаль переключения в ту или иную сторону. Перемещение переднего конца педали переключения на 5-5,5 мм от нейтрального положения не должно приводить к передвижению нажимного диска. После этого регулируют ручной выжим регулировочным винтом, находящимся в левой стойке рычага сцепления на руле (величина свободного хода 5-10 мм).

Назначение сцепления ИЖ Планета и ИЖ Юпитер

Сцепление — название говорит о работе, которую оно выполняет. В нашем случае сцепляет коленчатый вал с коробкой передачи двигателя ИЖ Планета и ИЖ Юпитер. Соединение должно происходить плавно без рывков, это нужно для начала движения и плавного переключения скоростей. В случае возникновения больших нагрузок предохраняет детали двигателя от поломок. Муфты находится в левой половине картера, под левой крышкой двигателя.

Чтобы добраться до сцепления, нужно слить масло и удалить крышку с прокладкой, предварительно снять рычаги и открутить крепежные болты.

Корзина находится постоянно в рабочем состоянии, диски крепко сжаты пружинами.

Моторная передача состоит из двух звездочек. Малая ведущая находится на коленчатом вале. Большая звезда, ведомая на барабане. Соединение выполнено моторной цепью.

Передаточное число моторной передачи равно 2,17 для всех одноцилиндровых моделей ИЖ. Для ИЖ Юпитер передаточное число равно 2,57.

При сборке моторной передачи контролируется плоскостное расположение звезд. Допускаться не более 0,4 миллиметра.

Выключение происходит при помощи специального приспособления. Механизм выключения установлен в правой крышке двигателя. С помощью этого механизма производится и регулировка.

Неисправности и регулировка сцепления мотоциклов Иж

Возможны два вида неисправности сцепления: неполное выключение дисков и буксование. В случае буксования мотоцикл не развивает скорость при увеличении оборотов коленчатого вала. В числе причин этой неисправности могут быть: износ дисков, недостаточное давление пружин вследствие потерей ими упругости или слабо завинченных регулировочных гаек, неправильная регулировка механизма сцепления. При неполном выключении сцепление «ведет», колесо мотоцикла продолжает вращаться при полностью нажатом рычаге управления. Тут также возможно причина в неправильной регулировке или же эта неисправность может иметь место при применении густого масла, особенно в холодную погоду. В первую очередь, обнаружив одну из неисправностей сцепления, попробуйте устранить ее путем правильной регулировки. Во первых необходимо отрегулировать зазор в механизме выключения, это делается с помощью регулировочного винта, расположенного на правой крышке двигателя. Для этого вам понадобятся отвертка и ключ на 13 мм. Ключом ослабьте затяжку контргайки и отверткой заверните винт до упора, а затем поверните его в обратную сторону на полоборота – один оборот. Затяните ключом контргайку. Во вторых, после этого отрегулируйте свободный ход рычага с помощью регулировочного винта троса на левой рукоятке руля. Он должен быть в пределах 5-10 миллиметров. Правильность регулировки сцепления можно проверить таким способом: поставьте мотоцикл на подставку, включите первую передачу и попробуйте вручную с силой провернуть заднее колесо. Если регулировка правильная, вам этого сделать не удастся. Теперь необходимо выполнить еще одну проверку: на полное выключение сцепления. Для этого в том же положении (мотоцикл на подставке, заднее колесо не касается земли) заведите двигатель, включите первую передачу. Затем полностью выжмите рычаг управления сцеплением и нажмите на задний тормоз, колесо должно остановиться. Отпустите тормоз, сцепление выжато, при правильной регулировке колесо должно оставаться неподвижным. Если оно начинает вращаться при нажатом рычаге, необходимо ослабить регулировочный болт на правой стороне двигателя.

Для проверки легкости хода троса сцепления в оболочке, нажмите на рычаг и резко отпустите. Рычаг должен пружинисто вернуться в исходное положение. Возможно стоит смазать трос несколькими каплями жидкого масла, например автола.

Типовая схема проводки ИЖ Планета

Условно проводку можно разделить на 2 контура: внешние приборы и зажигание.

В мотоцикле используется следующая модель работы: при заведённом двигателе генератор подаёт напряжение на катушки и обеспечивает зарядку аккумулятора. Уже от аккумулятора напряжение идёт к остальным потребителям.

Проблема мотоциклов Планета 5 заключается в отсутствии отдельного блока предохранителей, и часто в случае неисправности приходится проводить ревизию всей электропроводки. Штатная модель проводки ИЖ планета 5 предусматривает установку предохранителя на плюсовом проводе АКБ. Поэтому, в случае возникновения неисправностей в работе внешних приборов, но с работающей системой зажигания, следует первым делом проверять именно этот предохранитель.

Одна из наиболее распространённых проблем мотоциклов Планета — потеря заряда АКБ из-за неисправного генератора. Проверить его довольно просто самостоятельно, схема проверки следующая:

1. Отключить аккумулятор, затем снять крышку генератора.

Открутить крепления 5 верхних проводов. Рекомендуется пометить провода или связать их тонкой проволокой, чтобы не перепутать.

При помощи мультиметра, установлено в режим омметра, измерить сопротивление обмоток. Для этого нужно одним щупом прикоснуться к корпусу, а вторым — к трём проводам обмотки по очереди. Мультиметр должен указывать на отсутствие КЗ.

Затем следует проверить сопротивление между выводами статора, прикасаясь поочерёдно к ним щупами. Номинальное значение должно составлять 8 Ом.

Аналогичным образом проверяется обмотка ротора.

Руководствуясь знаниями электропроводки ИЖ Планета 5, легко можно восстановить проводку и на других мотоциклах: проводка ИЖ Юпитер 5 схема и её подключения аналогична.

Регулировка пружин сцепления

Регулировка пружин не сложна, главное. правильно понять. Начнем с установки мотоцикла на центральном шаге. Затем снимите крышку, прежде чем сливать масло. Рычаг сцепления сжат до предела и обязательно зафиксируется. Далее следует скорость, предпочтительно первая. Возьмите колесо и начните вращаться. Мы пытаемся определить, насколько мы прилагаем усилия. Мы смотрим на сцепление во время вращения, определяем, какие пружины затягиваются слабо. Мы маркируем их мелом, а затем затягиваем. Мы снова начинаем вращать колесо, и если вы чувствуете, что колесо стало легче вращаться, это означает, что все сделано правильно. Процесс необходимо повторить и добиться наилучшего результата. После этого мы проверяем результат при перемещении. Если нагрузка начинает обрезаться при увеличении нагрузки. Необходимо затянуть все пружины с помощью гаек. В этом случае все гайки должны иметь одинаковое количество оборотов.

Ремонт

После того как агрегат выпотрошен, можно начинать определяться с деталями, подлежащими замене. Как правило, приходится покупать комплект регулировочных шайб, набор прокладок и герметик. Это в том случае, если нет более серьезных поломок. После того как вы определились с заменяемыми элементами, потребуется провести регулировку оси червячного вала, а после окончательной сборки – зазор по оси первичного, промежуточного и вторичного вала.

На дальний уступ копирного валика надеваются регулировочные шайбы, их следует смазать специальным составом. На ближний край монтируется опорная шайба, вал ставится на свое место. Повернуть его следует таким образом, чтобы датчик нейтрала своим выступом поместился в самый глубокий паз. Затем, при помощи линейки (пока без крышки КП) на плоскости картера измеряется зазор между шайбой и щупом. Он должен быть не более 0,2 мм. В зависимости от показателя, подкладываются или убираются регуляторы. При невозможности точного выставления зазора лучше его сделать меньше.

Слабые места двигателя ИЖ-П5

• Воздушный фильтр;
• Цилиндро-поршневая группа;
• Коробка передач.

Более подробно о слабых местах силового агрегата ИЖ-П5…

Воздушный фильтр. Для предотвращения попадания пыли в двигатель требуется частая промывка и промасливание фильтрующего элемента. Установка бумажного фильтра позволила бы сократить время на обслуживании двигателя при ТО и улучшила бы качество очистки воздуха подающего в карбюратор.

ЦПГ изнашивается через 20 000-25 000 км по причине отсутствия водяного охлаждения.

Коробка передач. С годами вследствие выработки происходит самовыключение передач и регулировка проблему не устраняет. В этом случае необходима переборка КПП с заменой выработанных деталей.

Техническое обслуживание

Самостоятельно владелец может выполнять некоторые процедуры технического обслуживания:

• проверять генератор мотоцикла, если в аккумуляторе теряется заряд;
• выставлять зазор между контактами прерывателя;
• регулировать качество звукового сигнала.

Потребность в осмотре и корректировке работы проводки возникает, если:

• мотоцикл двигется под дождем длительное время, так как это вызывает окисление контактов;
• мотоциклист ездит по местности, на которой много растительности, повреждающей проводку;
• водитель катается в зимнее время по снегу, который может налипнуть на детали электропроводки и повредить их.

Самостоятельная проверка генератора мотоцикла Планета 5 при потере заряда

Причиной потери заряда в аккумуляторе ИЖ Планета 5 чаще всего является поломка генератора.

Для проверки своими руками необходимы:

• прибор мультиметр;
• прямая отвертка.

Пошаговая инструкция

Необходимо следовать следующим этапам:

1. Отключить провода от аккумулятора и демонтировать крышку генератора.
2. Отсоединить 5 верхних проводов от генератора, открутив перед этим их крепления. Для того чтобы не перепутать провода при сборке, стоит их пометить.
3. Измерить сопротивление обмоток, используя мультиметр в режиме омметра. Для этого нужно прикоснуться одним щупом к корпусу, а другой следует подключать по очереди к 3 проводам обмотки. Должны отсутствовать короткие замыкания, о чем будет свидетельствовать надпись на экране мультиметра.
4. Протестировать сопротивление между контактами статора: необходимо по очереди прикасаться к ним щупами мультиметра. Значение на экране должно быть 8 Ом.

Наличие короткого замыкания на 3-м этапе или несоответствие показателей на 4-м будут свидетельствовать о проблемах с генератором.

Фотогалерея: этапы проверки генератора ИЖ Планета 5 при потере заряда в картинках

Как правильно выставить зазор между контактами прерывателя?

Для того чтобы выставить зазор между контактами прерывателя, понадобится:

• прямая отвертка;
• гаечный ключ на 10;
• ключ для свечей;
• щуп толщиной 0,4 мм (+/– 0,05 мм).

Далее необходимо последовательно выполнить этапы:

1. Мотоцикл установить на подставку, коробку перевести в нейтраль.
2. Снять правую крышку картера и выкрутить свечу зажигания.
3. Ключом на 10 ухватиться за болт крепления ротора генератора и повернуть коленчатый вал в положение, при котором контакты максимально отдалены.
4. Ослабить винт прикрепления контакта.
5. Поместить щуп между контактами и регулировать затяжку эксцентрикового винта до положения, при котором щуп проходит контакты с незначительным сопротивлением.
6. Затянуть винт прикрепления контакта.

Фотогалерея: регулировка зазора между контактами прерывателя

Устранение неисправности звукового сигнала и улучшение качества сигнала

Низкое качество звукового сигнала в основном вызвано неправильной регулировкой.

Из инструментов для наладки понадобятся:

• гаечный ключ на 7;
• простая отвертка.

Пошаговая инструкция

Для регулировки необходимо выполнить следующее:

1. Ослабить контргайку гаечным ключом.
2. Включить зажигание.
3. Нажать на кнопку включения звукового сигнала.
4. Настраивать звук путем вращения регулировочного винта.
5. При достижении необходимого результата затянуть контргайку.

Электросхемы систем зажигания мотоцикла ИЖ юпитер 5

1 — лампа стояночного света — А 12-4; 2 — лампа дальнего — ближнего света фары — А 12-45:40; 3 — контрольная лампа работы генератора — А 12-1; 4, 5 — лампы подсветки шкалы спидометра — АМН 12-3; 6, 16, 17, 20, 23, 30 — лампы фонарей-указателей поворота мотоцикла и бокового прицепа; 7 — комбинированный переключатель (правый переключатель); 8 — выключатель «стоп-сигнала» тормоза переднего колеса; 9 — прерыватель; 10 — свеча зажигания; 11 — катушка зажигания; 12 — генератор; 13 — выпрямитель-регулятор напряжения БПВ14-10; 14 — выключатель «стоп-сигнала» тормоза колеса; 15, 19 — лампы габарита бокового прицепа — А 12-5; 18 — лампа стоп-сигнала бокового прицепа — А 12-21-3; 21 — лампа стоп-сигнала мотоцикла — А 12- 21-3; 22 — лампа заднего габаритного фонаря мотоцикла — А 12-5; 24 — аккумуляторная батарея; 25 — предохранитель; 26 — включатель лампы «нейтрали»; 27 — выключатель зажигания; 28 — звуковой сигнал; 29 — переключатель сигнализации (левый переключатель); 31 — прерыватель указателей поворота; 32 — контрольная лампа дальнего света фары — А 12-1; 32 — контрольная лампа «нейтраль» — А 12-1; 33 — контрольная лампа фонарей-указателей поворота — АМН 12-3; Условные обозначения на блоке БПВ14-10 (поз. 12,13): XI — «-» обмотки возбуждения; Х2 — «-» аккумуляторной батареи («масса»); ХЗ — «+» вывод на контрольную лампу; Х4, Х5, Х7 — фазы статорной обмотки генератора; Х8 — «+» аккумуляторной батареи.

Обнаружение неисправных деталей

Чтобы научиться определять повреждение и степень износа шестерен коробки передач, рассмотрим классификацию по которой можно принять верное решение о ремонте. Шестерню необходимо заменить, если:

• есть хоть один сломленный зубец, либо наличие трещин в любой части зуба, вызванной пластической деформацией материала шестерни.
• при выкрашивании рабочей поверхности шестерни на 20 процентов или больше, при глубине выкрашивания на 5 процентов и более толщины зуба.
• при наличии коррозии на рабочей поверхности шестерен;
• если пятно контакта меньше 80 процентов по ширине зубьев, а по высоте менее 60.

Процесс восстановления

Когда эйфория от покупки проходит, возникает масса вопросов относительно его ремонта и восстановления своими руками.

Основная задача новых владельцев:

1. Восстановить электрику – а с этим особых проблем не намечается, поскольку электропроводка ИЖ Юпитер 2 и Планета второго и третьего поколений идентична и взаимозаменяема;
2. Запустить двигатель – более сложная задача, связанная с необходимостью переборки силового агрегата и наличия запчастей;
3. Вернуть мотоциклу первоначальный облик. Тоже достаточно сложная и, пожалуй, самая кропотливая работа всего проекта.

На видео ниже представлены восстановленные модели.

Заводская схема для нескольких поколений мотоциклов

• Переходить ли на бесконтактное зажигание, менять вольтаж с 6 на 12В – решать вам.
• Если такое желание есть, и удастся достать родной Ижевский генератор 281.3701, то процесс замены пройдет намного проще.

Центральный замок

Рассмотрим процесс восстановления центрального замка, поскольку у большинства сохранившихся моделей он неисправен.

Внешний вид фары и органов управления ИЖ Планета 2

Сложность заключается в том, что найти оригинальный замок очень сложно, практически нереально. Тем более, на 6В, поскольку в дальнейшем Ижевский мотозавод перевел все последующие модели на 12-ти вольтовое оборудование.

Так выглядит начинка оригинального 6В замка зажигания

Поэтому, многие мотовладельцы приспосабливают детали от более поздних версий Планет и Юпитеров.

Сложность монтажа в этом случае заключается в следующем:

• Неуверенность в том, будет ли работать замок;
• Как правильно осуществить подключение проводов.

Схема подключения к замку проводки ИЖ Планета 2

Головной свет

Многие владельцы не придают значения регулировке головного света, полагая, что работающая лампочка и целое стекло – достаточно для «покатушек» в светлое время суток.

С помощью данной схемы будет просто подключить всех потребителей

На самом деле, это не так, и регулировка света не только желательна, но и обязательна, тем более, что ее легко осуществить самостоятельно, потратив на это не более получаса личного времени.

Схема регулировки угла наклона светового потока

Если вам удастся вернуть к жизни ИЖ Планета 2, сохранив при этом его идентичность и оригинальность, значит наша информация с цветными схемами и фото по электрооборудованию не напрасна. Надеемся, что она окажет вам посильную помощь, и на дорогах станет на одну заботливо восстановленную отечественную легенду больше.

Наиболее распространенные неполадки

Чаще всего у рассматриваемого мотоцикла пропадает или плохо переключается вторая передача. Это может быть связано с небрежным включением скоростей. Например, при наборе больших оборотов на первой передаче без нейтралки, при зацеплении с шестеренкой второй скорости происходит удар, способствующий интенсивному износу узла. Поэтому не рекомендуется сильно «раскручивать» первую скорость. Если все-таки проблемы со второй позицией продолжаются, имеется несколько вариантов их разрешения.

В некоторых случаях поможет самый простой способ, без полной разборки и последующей сборки коробки «Иж-Планета 5». Необходимо мотоцикл положить на правую сторону, после чего снять кик-стартер и ножку переключения скоростей вместе с валом. Далее демонтируется крышка картера и корзина сцепления вместе с дисками.

При выработке шестеренок коробки происходит ухудшение зацепления зубцов. В свою очередь, это приводит к проскальзыванию, рывкам и отказу работы второй передачи. Еще одной причиной может быть изнашивание подшипников первичного вала. Так как от вибрации он уходит немного влево, необходимо при помощи киянки сместить его легкими ударами на место. Зафиксировать элемент в нужном положении позволит установка подходящих по диаметру шайб. Затем стопор подшипника и прочие демонтированные детали монтируются в обратном порядке.

Система зажигания

Прерыватель зажигания служит для зажигания искры в определенной точке хода поршня. В ранних модификациях электропроводки Иж Планета 5 монтировался контактный, позже электронный.

Основные неисправности данного узла:

1. Обгорание контактов прерывателя — определяется визуально.
2. Выход из строя датчика или элементов коммутатора — для обнаружения проще всего применить метод установки заведомо исправного блока. Таким же методом проверяется и клапан-датчик системы смазки.
3. Неправильно выставленный угол опережения зажигания виден по нечеткой работе мотора. Устраняется регулировкой с помощью специальных щупов.

Катушка зажигания повышает напряжение до нескольких киловольт, чтобы разряд мог зажечь искру на электродах свечи. Вторичная обмотка делается из довольно тонкого провода, чаще всего сгорает он. Хотя возможен и пробой между витками или на корпус. Эти же неприятности могут (но реже) произойти и с первичным контуром. Выявляется все с помощью замеров сопротивления.

Дизайн и надежность

ИЖ Планета 2, как свидетельствует цифра в имени модели, стал вторым мотоциклом серии ижевских Планет.

От «родоначальника» семейства он отличается большим комфортом и мощностью силового агрегата, а также обновлённым, более современным (на тот период времени) дизайном.

Так, Планета 2 получил фирменную окраску, покрытые декоративной хромировкой глушитель и колёсные обода, полированную крышку картера, а также тормозные крышки и кожух карбюратора со слоем молотковой эмали.

Сидение мотоцикла стало шире и удобнее. Его отделка выполнена из цветного текстовинита.

Модель второго поколения сконструирована таким образом, что её ремонт не требует особых или специфических инструментов, условий или же оборудования.

Механика достаточно проста и понятна, а запасных частей произведено в избытке.

Великолепным характеристикам проходимости ИЖ Планета 2 обязан хорошей тяге на низких оборотах, высокой подвеске и грамотной конструкции коробки передач.

Кроме прочего, владельцы байка в один голос заявляют о высочайшей надёжности двигателя и его потрясающей долговечности. Подтверждает это и производитель, который предоставлял гарантию на пробег 15 тысяч километров или полуторагодичную эксплуатацию.

Установка подшипников и сальников

Устанавливаем в левую половинку картера стопорное кольцо.

В зависимости от модели коренного сальника — устанавливаем в посадочное отверстие коренного подшипника распорную втулку, либо, если сальник у вас изначально стоял широкий (есть такие) — нагреваем картер и с внутренней стороны картера ставим сальник до упора в стопорное кольцо.

На моем двигателе стоял обычный узкий сальник, поэтому я ставлю втулку.

При помощи оправки в предварительно нагретый картер ставим коренной сальник.

Быстро, пока не остыл картер ложем на сальник маслонаправляющию шайбу. Маслонаправляющая шайба имеет профиль в виде блюдца. Кладем ее на сальник так, чтобы вогнутой стороной она была обращена к нам, а выгнутой к корзине сцепления.

Пока картер не остыл — прессуем в него с помощью оправки наружную обойму коренного подшипника.

Если вы будите менять коренные подшипники на новые — не поленитесь: найдите лист железа толщиной 7-8 мм, выпилите в нем клин под шатун, пропустите лист железа между щек коленчатого вала и при помощи оправки набейте коренной подшипник на цапфу.

Таким образом вы обезопасите себя от порчи коленчатого вала. Коренной подшипник имеет очень большой натяг и заходит на цапфу с очень большим усилием. Не редки случаи, когда люди попросту выбивали цапфу (цапфа на планетовском коленчатом вале запрессовывается в щеку) внутрь коленчатого вала, но подшипник одеть им так и не удавалось.

Родной made in USSR 2505 КМ

Распространенные неисправности

Самой часто встречающейся неполадкой у ИЖ Планета 5 является самопроизвольное выключение второй передачи. Такая проблема распространена и на многих других мотоциклах, но связана эта поломка, зачастую с небрежным переключением передач. При «раскручивании» первой передачи до больших оборотов, минуя «нейтраль» зацепление с шестерней второй скорости происходит удар, что является причиной износа. Для предотвращения такой неисправности не рекомендуется сильно раскручивать первую передачу. Но если всё же вторая умерла, то возможны некоторые способы устранения проблемы:

Самый простой метод, который поможет в некоторых случаях. Положите мотоцикл на правую сторону, затем снимите кик-стартер и рычаг переключения передач вместе с валом. Затем снимите левую крышку картера, ну а после чего демонтируйте корзину сцепления вместе с дисками. При эксплуатации происходит выработка шестерен коробки, из-за чего ухудшается зацепление зубцов. Это приводит к проскальзыванию, рывкам трансмиссии вплоть до отказа работы второй передачи. Иногда, при замене шестерни проблема не всегда решаема, и кроется в износе подшипников первичного вала, который от вибраций со временем уходит влево. Для устранения проблемы нужно убрать стопор подшипника первичного вала, затем этот подшипник смещаем легкими ударами киянки или же молотком через «проставку», таким образом чтобы сместить вал вправо. Для фиксации его в таком положении следует подложить соответствующие по диаметру шайбы под подшипник. Количеством и толщиной шайб добейтесь исключения люфта первичного вала, после чего верните стопор подшипника на его место, соберите корзину сцепления и остальные части в обратном порядке.

• Если пропадает четвертая передача. Зачастую это связано с выходом из строя подшипниками вторичного вала. Это получается из-за появления осевого люфта вторичного вала при смещении подшипников или выхода их строя. Починить такую неисправность можно аналогично ремонту второй передачи, сняв левую крышку картера.
• Если произошло заклинивание переключения передач с повышенных на пониженные — сломалась пружина собачек механизма переключения, которая подлежит замене.
• При тугом переключении коробки после сборки говорит о неверном монтировании регулировочных шайб.
