Схема проводки ваз 2106 с описанием: основные виды ремонта зажигания

История автомобиля ВАЗ 2106

Схема ВАЗ 2106 дает автолюбителям детальное представление о расположении главных составляющих транспортного средства. Данная модель — автомобиль малого класса (вариант, который шел на экспорт — «Лада 2106») с четырехдверным кузовом.

Комплектован двигателем, рабочий объем которого 1,57 л, а мощностью составляет 75,5 л.с. Располагается мотор в передней части, вдоль продольной оси. История марки ВАЗ 2106 началась в 1976 г. Это была модернизированная модель 2103.

Летом 1998 г. производство авто и его модификаций было прекращено на ОАО «АвтоВАЗ», но, одновременно, началось на «РосЛада» в городе Сызрань. С июля 2001 г. данную модель начали производить из машинокомплектов в ДОАО «Ижмаш-Авто».

Схема электрооборудования ВАЗ-2106 (новая)

Общая схема электрооборудования ВАЗ 2106 / 21061 / 21063 / 21065 выпуска 1988 – 2001г.

1 — передние фонари;
2 — боковые указатели поворота;
3 — аккумуляторная батарея;
4 — реле лампы сигнализатора заряда аккумуляторной батареи;
5 – реле включения ближнего света фар;
6 — реле включения дальнего света фар;
7 – стартер;
8 – генератор;
9 – наружные фары;
10 – внутренние фары;
11 – датчик включения электродвигателя вентилятора;
12 — электродвигатель вентилятора системы охлаждения двигателя;
13 – звуковой сигнал;
14 – катушка зажигания;
15 – распределитель зажигания;
16 – свечи зажигания;
17 — электромагнитный клапан карбюратора;
18 – датчик указателя температуры охлаждающей жидкости;
19 – подкапотная лампа;
20 – выключатель света заднего хода;
21 – датчик указателя давления масла;
22 – датчик сигнализатора недостаточного давления масла;
23 – датчик сигнализатора недостаточного уровня тормозной жидкости;
24 — моторедуктор очистителя ветрового стекла;
25 – коммутатор*;
26 — электродвигатель омывателя ветрового стекла;
27 – реле включения электродвигателя вентилятора**;
28 – регулятор напряжения;
29 – реле-прерыватель очистителя ветрового стекла;
30 – дополнительный блок предохранителей;
31 – основной блок предохранителей;
32 – реле-прерыватель аварийной сигнализации и указателей поворота;
33 – реле включения обогрева заднего стекла***;
34 – выключатель стоп-сигнала;
35 – штепсельная розетка для переносной лампы****;
36 – добавочный резистор электродвигателя отопителя;
37 – электродвигатель отопителя;
38 – переключатель электродвигателя отопителя;
39 – часы;
40 – лампа освещения вещевого ящика;
41 – прикуриватель;
42 – выключатель аварийной сигнализации;
43 – регулятор освещения приборов;
44 – лампа сигнализатора уровня тормозной жидкости;
45 – трехрычажный переключатель;
46 – выключатель зажигания;
47 – выключатель обогрева заднего стекла***;
48 – выключатель заднего противотуманного фонаря;
49 – выключатель наружного освещения;
50 – выключатели плафонов, расположенные в стойках передних дверей;
51 – моторедукторы электростеклоподъемников передних дверей***;
52 – выключатели плафонов, расположенные в стойках задних дверей;
53 – выключатель контрольной лампы стояночного тормоза;
54 – плафоны освещения салона;
55 – указатель уровня топлива с сигнализатором резерва;
56 – указатель температуры охлаждающей жидкости;
57 – указатель давления масла с сигнализатором недостаточного давления;
58 – тахометр;
59 – лампа сигнализатора стояночного тормоза;
60 – лампа сигнализатора заряда аккумуляторной батареи;
61 – лампа сигнализатора воздушной заслонки карбюратора;
62 – контрольная лампа габаритного света;
63 – лампа сигнализатора указателей поворота;
64 – лампа сигнализатора дальнего света фар;
65 – спидометр VAZ-2106;
66 – выключатель сигнализатора воздушной заслонки карбюратора;
67 – переключатель электростеклоподъемника левой передней двери***;
68 – реле включения электростеклоподъемников передних дверей***;
69 – переключатель электростеклоподъемника правой передней двери***;
70 – задние фонари;
71 – фонари освещения номерного знака;
72 – датчик указателя уровня и резерва топлива;
73 – колодки, подключаемые к элементу обогрева заднего стекла***;
74 – лампа освещения багажника;
75 – задний противотуманный фонарь.

Порядок условной нумерации штекеров в колодках:

а – коммутатора;
б – датчика-распределителя зажигания;
в – очистителя ветрового стекла и реле прерывателя очистителя ветрового стекла;
г – реле прерывателя аварийной сигнализации и указателей поворота;
д – трехрычажного переключателя.

* Устанавливается в случае применения на автомобиле бесконтактной системы зажигания. При этом должен устанавливаться датчик-распределитель зажигания типа 38.3706 и катушка зажигания типа 27.3705 или 027.3705.
** С 2000 г. не устанавливается и электродвигатель 12 включается непосредственно датчиком-выключателем 11. При этом вместо применявшегося ранее датчика температуры 11 типа ТМ-108 применяется датчик-выключатель 661.3710.
*** Устанавливается на части автомобилей.
**** С 2000 г. не устанавливается.

Электросхема ВАЗ-2106 карбюратор — полный вид:

Видео «Сборка двигателя классического автомобиля ВАЗ»

В этом видео демонтируется процедура сборки двигателя на вазовской классике, в том числе и установка коленвала.

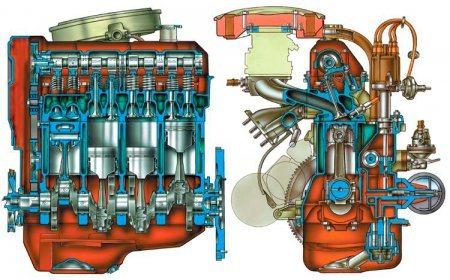

Схема двигателя ВАЗ 2106

На данном видео, мы сможем детально рассмотреть весь процесс капитального ремонта

двигателя. Видео подробно рассказывает все нюансы и сложные моменты во время ремонта. Двигатель считается сердцем любого автомобиля и его главным механизмом. Он требует от владельца автомобиля особого внимания, так как от него зависит работоспособность всего автомобиля в целом.

Из просмотренного видео, мы убеждаемся, что ремонт двигателя не такая и сложная процедура. Любой автолюбитель, который умеет держать инструмент в руках и отдаленно разбирающийся в устройстве автомобиля, сможет провести капитальный ремонт двигателя без посторонней помощи.

Из видео мы видим, что прежде чем начать капитальный ремонт двигателя, мы должны его снять, очистить от грязи и снять навесное оборудование, чтобы получить свободный доступ к поврежденным и утратившим свою работоспособность механизмам и деталям. Ремонт автомобиля собственными силами поможет сэкономить деньги и время, которое вы потратили на СТО. Под капитальным ремонтом двигателя подразумевается не только замена поломанных механизмов и деталей, а также замена всех деталей на новые, которые прошли свой эксплуатационный срок, замена масла, прокладок и других износившихся частей двигателя.

Чтобы не запутаться во время разборки двигателя, необходимо записать все операции последовательно и затем строго следовать им. Сборка двигателя будет производиться по тому же принципу только в обратном порядке по списку

Тщательно осматриваем разбираемые механизмы и детали двигателя, обращаем внимание на различные деформации, трещины, сколы и другие повреждения. Во время капитального ремонта замене подлежат все детали с обнаруженными дефектами

При необходимости ремонтируем блок цилиндров и головку цилиндров.

После завершения ремонта и установки двигателя и его механизмов на прежнее место, производим обкатку и настройку двигателя на рабочий режим. По рекомендациям специалистов во время обкатки нельзя нагружать двигатель, пока не пройдет полный процесс притирки новых деталей друг к другу.

Часть 2.

Жгут проводов в салоне

Передний жгут проводов, расположенный в моторном отсеке, является основным в системе электрического обеспечения. В салон автомобиля передний пучок проходит через технологическое отверстие с уплотнителем под панелью приборов. Электрическая система передней части соединяется с проводами панели приборов, блоком предохранителей, переключателями и зажиганием. В этой части салона основные электрические цепи защищены предохранителями.

Новая коса обеспечит достаточное напряжение для питания потребителей тока в салоне

Блок предохранителей расположен слева от руля. За блоком на кронштейне закреплены вспомогательные реле. От исправного функционирования электрических приборов и реле зависит надёжная работа ВАЗ 2101. Плавкие предохранители защищают электрические цепи ВАЗ 2101 от короткого замыкания.

Простые предохранители являются надёжным элементом безопасности при коротком замыкании

Перечень электрических узлов, защищаемых предохранителями:

1. Звуковой сигнал, лампы стоп-сигналов, плафоны внутри салона, прикуриватель, розетка переносной лампы (16 А).
2. Электродвигатель отопления, реле стеклоочистителя, двигатель омывателя ветрового стекла (8 А).
3. Дальний свет левой фары, контрольная лампа дальнего света (8 А).
4. Дальний свет правой фары (8 А).
5. Ближний свет левой фары (8 А).
6. Ближний свет правой фары (8 А).
7. Габаритный свет левого подфарника, габаритный свет правого заднего фонаря, контрольная лампа габаритов, лампа подсветки панели приборов, фонарь подсветки номерного знака, лампа освещения внутри багажника (8 А).
8. Габаритный свет правого подфарника, габаритный свет левого заднего фонаря, лампа прикуривателя, лампа освещения моторного отсека (8 А).
9. Датчик температуры охлаждающей жидкости, датчик уровня топлива и контрольная лампа резерва, лампа давления масла, лампа стояночного тормоза и указатель уровня тормозной жидкости, лампа уровня заряда аккумулятора, указатели поворотов и их контрольная лампа, фонарь освещения заднего хода, лампа вещевого отделения («бардачок») (8 А).
10. Генератор (обмотка возбуждения), регулятор напряжения (8 А).

Видео: замена старого блока предохранителей ВАЗ 2101 на современный аналог

Коммутация приборов в салоне выполнена низковольтными проводами с эластичной масло— и бензостойкой изоляцией. Для облегчения поиска неисправностей изоляция проводов выполнена в разной цветовой гамме. Для большего различия на поверхность изоляции наносят спиральные и продольные полоски, чтобы исключить в жгутах наличие двух проводов одинаковой расцветки.

На рулевой колонке расположены контакты переключателей указателя поворотов, ближнего и дальнего света, звукового сигнала. В условиях сборочного цеха контакты этих переключателей смазаны специальной токопроводящей смазкой, удалять которую при ремонте запрещается. Смазка уменьшает трение и предотвращает окисление контактов и вероятное искрение.

При нарушении порядка подключения элементов вероятно дезинформирование участников движения

Номера позиций элементов электрической цепи на схеме подключения указателей поворота:

1. Подфарники.
2. Боковые указатели поворота.
3. Аккумулятор.
4. Генератор.
5. Замок зажигания.
6. Блок предохранителей.
7. Реле-прерыватель.
8. Сигнализатор включения.
9. Переключатель.
10. Задние фонари.

Прерывистый сигнал поворотников определяется реле-прерывателем. Соединение с «массой» обеспечивают провода чёрного цвета, соединения с «плюсом» — розовые или оранжевые провода. В салоне автомобиля провода соединяют:

• панель приборов и подсветку индикаторов;
• пучки фар;
• указатели поворота;
• освещение в салоне;
• стеклоочиститель;
• ножной омыватель ветрового стекла.

По левой стороне салоне под ковриками проходит задний жгут проводов. От него отходит нить к выключателю плафона в стойке двери и выключателю лампы стояночного тормоза. Ответвление к правому плафону проходит за задней балкой по полу кузова, там же расположены провода, соединяющие датчик указателя уровня и резерва топлива. Провода в пучке закреплены липкой лентой к полу.

Причины ремонта замка зажигания

Замок зажигания «шестерки» имеет 4 режима с разной функциональностью:

1. Режим «0» позволяет питать только провода 30 и 30/1. Остальные функции отключены.
2. Режим «І» дает возможность работать ходовым огням, противотуманным фарам, приводу дворников, двигателю печки.
3. Режим «ІІ» — в этом случае электропроводка на ВАЗ 2106 активирует сигналы поворота, приборную панель и систему зажигания.
4. Положение «ІІІ» ключа дает питание клеммам 30/1 и 30-INT. Работает стартер автомобиля.

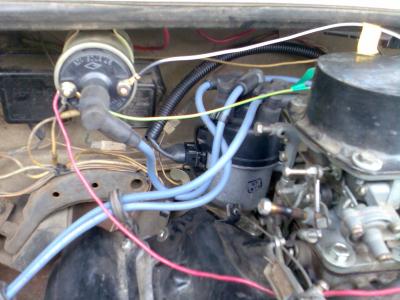

Подкапотная электрика вазовской шестерки

Замена замка зажигания своими руками может потребоваться по нескольким причинам:

• Во-первых, такое реально в случае потери ключей.
• Во-вторых, со временем личинка замка зажигания подвергается износу, и это влияет на запуск двигателя.
• Кроме того, могут иметь место проблемы с группой контактной проводов, что может привести к короткому замыканию.

На автомобилях семейства «классики» расположение замка — внизу и слева от рулевого колеса. Также посмотрите статью про восстановление отечественной классики.

А состоит он из следующих элементов и деталей:

• корпус замка;
• контактный диск;
• запорный стержень;
• валик и контактная втулка;
• колодка.

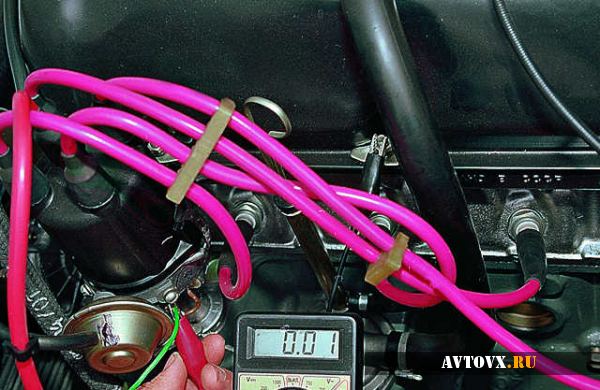

Проверка работы трамблера

Причины ремонта замка зажигания

Замок зажигания «шестерки» имеет 4 режима с разной функциональностью:

1. Режим «0» позволяет питать только провода 30 и 30/1. Остальные функции отключены.
2. Режим «І» дает возможность работать ходовым огням, противотуманным фарам, приводу дворников, двигателю печки.
3. Режим «ІІ» — в этом случае электропроводка на ВАЗ 2106 активирует сигналы поворота, приборную панель и систему зажигания.
4. Положение «ІІІ» ключа дает питание клеммам 30/1 и 30-INT. Работает стартер автомобиля.

Замена замка зажигания своими руками может потребоваться по нескольким причинам:

• Во-первых, такое реально в случае потери ключей.
• Во-вторых, со временем личинка замка зажигания подвергается износу, и это влияет на запуск двигателя.
• Кроме того, могут иметь место проблемы с группой контактной проводов, что может привести к короткому замыканию.

На автомобилях семейства «классики» расположение замка — внизу и слева от рулевого колеса. Также посмотрите статью про восстановление отечественной классики.

А состоит он из следующих элементов и деталей:

• корпус замка;
• контактный диск;
• запорный стержень;
• валик и контактная втулка;
• колодка.

Демонтаж старого узла

Инструкция по самостоятельному ремонту замка, будет выглядеть примерно таким образом:

• отключаем аккумуляторную батарею;
• откручиваем крепежные винты пластмассового кожуха под рулевой колонкой и снимаем его;
• отключаем противоугонное устройство, для чего нужно вставить ключ на положение «0»;
• проводка ВАЗ 2106 требует снятия замка – с этой целью вставляем шило в отверстие и отщелкиваем фиксатор;
• после того, как вы сняли замок (см. видео), настоятельно рекомендуется помечать контактные провода, чтобы не перепутать их местами при обратном подключении;
• ставим новый замок в обратной последовательности.

Замена контактной группы

Схема электропроводки ВАЗ 2106 выполнена таким образом, что при необходимости ремонта контактной группы, это можно сделать без демонтажа замка зажигания. Однако, если снять ее по силам, то вот поставить обратно, почти наверняка, не получится. По этой причине, нам понадобится выполнить все перечисленные операции.

Рекомендуется приобретать только качественные запасные части, и лучше это делать у проверенных автодилеров, поскольку на сегодняшний день, в продаже имеется немало подделок. Отличительными свойствами оригинального замка зажигания будут такие характеристики:

• корпус отлит бережно и с ровными краями;
• верх замка завальцован ровно;
• широкую голограмму невозможно сорвать без ее разрушения;
• свободное движение ключа в личинке, без помех.

Центральная часть схемы электрооборудования ВАЗ-2106

Центральный кусок схемы в основном состоит из включателей/выключателей освещения и переключателей подачи тока в систему. Главные элементы проводки указаны следующими цифрами:

• Комплект с основным блоком предохранителей (30);
• Выключатели освещения в фарах заднего хода машины (31), работы контрольных ламп при выставлении ручного тормоза (32);
• Разновидности штепсельных розеток у переносных ламп (33);
• Оборудование для работы указателя поворотника и аварийного сигнала (34);
• Конструкция электродвигателя печки (35) и клеммы для выключения работы стоп-сигнала (36);
• Реле подачи тока для прогрева заднего стекла (37);

• Комплект резисторов электродвигателя печки ВАЗ 2106 (38);
• Проводка к лампе света в вещевом ящике (39);
• Список выключателей наружного света (40), прогрева задней поверхности стекла (41), а также системы зажигания (42);
• Комплект переключателей с ближнего на дальний свет (43), стеклоочистителя (46) и стрелки-указателя поворота машины (44);
• Специальные типы выключателей сигнала машины (45), универсального смывателя для лобового стекла (47) и регуляторы света на приборной доске и сигнала при аварийной ситуации.

Диагностика неисправностей

Чтобы правильно выполнить замену необходимых элементов схемы, при выявлении неисправностей должен осуществляться следующий порядок действий.

Такие действия актуальны в том случае, если автомобиль отказывается заводиться:

1. Проверьте аккумулятор. Возможно, он просто разрядился.
2. В первую очередь, проверяется участок на схеме от генераторного устройства до катушки. При наличии обрывов в схеме производится замена и подключение новых проводов, окислении — зачистка контактов с использованием железной щетки. Если контакты начали «сыпаться», они также подлежат замене.
3. Продиагностируйте катушку на предмет наличия искры. Извлеките высоковольтный кабель из места установки и поднесите его к кузову авто. Когда вы попытаетесь завести мотор, между высоковольтником и кузовом должна проскочить искра.
4. Проверьте, рабочие ли свечи зажигания. Бывает такое, что причиной невозможности запуска двигателя служит нагар, образовавшийся на свечках. Вы можете легко их прочистить своими силами, для этого свечи нужно снять и воспользоваться инструкцией, которую вы найдете тут .

Слабые места блока предохранителей

1. Плохое соединение самого предохранителя с посадочным местом, что приводит к обгоранию гнезд.
2. Во время эксплуатации авто предохранители всегда греются, в результате чего они также отрицательно воздействуют на гнезду, находящиеся рядом.
3. Блок необходимо регулярно проверять, поскольку стоимость предохранителей всегда низкая, а это соответствует не особо высокому качеству их выполнения и надежности.

Извините, в настоящее время нет доступных опросов.

Замок зажигания

Провести работу по замене системы зажигания можно и в домашних условиях. Но если вы не уверены в своих силах, то можно обратиться и в сервис. Стоимость ремонта будет не сильно большой.

Система зажигания состоит из следующих деталей:

• сам корпус;
• токоприемный диск;
• стержень;
• валик;
• втулка для соединения контактов;
• колодка.

Таким образом, устройство электрооборудования ВАЗ 2106 достаточно простое и уход за ним также не будет сложен даже новичкам в автомобильном деле.

Схема электрооборудования машины ВАЗ-2106 необходима для поиска неисправностей в электропроводке и их быстрого устранения.

Весь комплекс электрооборудования подсоединен по однопроводному типу — отрицательные клеммы выводов от источников тока соединяются с “массой” непосредственно к элементу, потребляющему энергию. В итоге “масса” в данной схеме ВАЗ-2106 выполняет роль второго соединительного провода. На рисунке ниже представлен полный вид схемы оборудования и проводки автомобиля.

Схема ВАЗ-2106 на уровне электрооборудования особенно полезна для владельцев этой машины, когда возникает необходимость быстрого поиска неисправности в системе электропроводки. Провели регулировку клапанов на ВАЗ-2109 ? Проверьте провода!

Кроме того, схему часто используют для равномерного подключения дополнительных элементов и аудиоприборов. В случае, если вы решили заменить или отремонтировать на ВАЗ-2106 осветительные приборы, систему зажигания и другое электрооборудование, с помощью данной схемы вы найдете нужную клемму и источник тока. При обнаружении же проблем с двигателем, сначала проверьте момент затяжки болтов ГБЦ , а потом проверяйте проводку.

Рассмотрим данный план электропроводки по частям, в которых будут расписаны конкретные детали и элементы электрооборудования машины.

Карбюраторный двигатель

Как работает схема подключения электропроводки карбюраторного мотора при запуске силового агрегата:

1. Водитель поворачивает ключ в замке зажигания, при этом система начинает подавать на этот узел питание.
2. На приборной панели активируются все индикаторы и значки, в данном случае питается оборудование от аккумуляторной батареи.
3. На катушку поступает низкое напряжение, которое используется для образования высоковольтного разряда. Когда напряжение проходит через модуль, оно преобразуется в высоковольтное и поступает на распределительный узел.
4. Посредством высоковольтного разряда привод распределительного механизма осуществляет вращение коленвала мотора «Шестерки». Сам трамблер, в порядке очереди, производит замыкание контактов и осуществляет передачу разряда через высоковольтные провода на свечи. Впоследствии этот разряд используется для возгорания горючей смеси в цилиндрах мотора (автор видео — канал Автоэлектрика ВЧ).

https://youtube.com/watch?v=D3ZGfOqSHYU

Классическое зажигание

В соответствии со схемой электрики классическое зажигание включает в себя такие компоненты:

• сам замок;
• катушка;
• трамблер или распределительный узел;
• высоковольтные кабеля со свечами.

При помощи трамблера осуществляется прерывание первичной обмотки модуля, после чего высоковольтное напряжение подается в определенной последовательности на цилиндры. Как сказано выше, катушка используется для преобразования низковольтного напряжения в высоковольтное.

В том случае, если при попытке запуска двигателя ничего не происходит, то причины могут быть такими:

1. Повреждение проводки на участке между модулем и генераторным узлом. При такой проблеме следует произвести диагностику состояния контактов, а также целостности электроцепей.
2. Выход из строя самой катушки. В данном случае работоспособность устройства можно проверить при помощи искры — из распределителя извлекается кабель и соприкасается с кузовом или двигателем машины. Если при попытке завести мотор ничего не происходит, это говорит о том, что устройство подлежит замене.
3. Повреждение проводки на участке между свечами и распределителем. В данном случае необходимо произвести диагностику состояния крышки распределителя, в частности, проверить бегунок, расположенный внутри, а также провода (автор видео — канал Александр Амочкин Коломна ААК).

Электронное зажигание

Автомобили ВАЗ 2106 также комплектовались и электронным или бесконтактным зажиганием (БСЗ). Принципиальной особенностью таких авто является то, что между распределительным механизмом и самой катушкой дополнительно монтировался электронный коммутатор. Помимо основных компонентов, БСЗ включает в себя коммутаторное устройства, а также датчик распределитель.

При помощи последнего осуществляется передача управляющих импульсов на коммутаторное устройство для создания искры, после чего сигналы распределяются по цилиндрам. Основное назначение коммутаторного устройства заключается в преобразовании управляющих сигналов в импульсное напряжение, подающееся на обмотку катушки, в частности, речь идет о первичной обмотке. Наличие коммутатора способствует улучшению образования разряда, особенно, если силовой агрегат функционирует на обедненной горючей смеси.

Что такое бесконтактное зажигание и его преимущества

Еще одним интересным вариантом тюнинга классических моделей является установка бесконтактного типа зажигания. Определенно, от такого новшества машина только выигрывает – ровнее работает двигатель, пропадают провалы при разгоне автомобиля, гораздо легче происходит запуск мотора в холодную пору. Кроме того, есть экономия, связанная с расходом топлива.

Схема проводки на ВАЗ 2106 в этом случае является практически идентичной: главные отличия – это наличие импульсного датчика и отсутствие трамблера. Пока двигатель работает, датчиком создаются импульсы, поступающие на транзисторный коммутатор.

Уже с его помощью вырабатываются иные импульсы, характерные для первичной обмотки на катушке. С прерыванием вторичная обмотка производит ток высокого напряжения. С контакта распределителя происходит подача тока к свечам зажигания в требуемой последовательности.

Итак, вы приобретаете комплектацию бесконтактного зажигания на ВАЗовскую «классику», которое должно соответствовать по своим характеристикам двигателю автомобиля. Далее нам понадобится схема электропроводки на ВАЗ 2106.

В комплектации такого зажигания должны быть следующие запасные части:

• блок коммутации;
• катушка;
• комплект высоковольтной проводки;
• свечи зажигания – ДВРМ;
• соединительные провода.

Этапы работ

Для успешной замены зажигания бесконтактным, важно придерживаться принципов соблюдения правильной технологии работ. Снимайте минус-клемму со своей АКБ

Всегда любые виды электроремонта нужно начинать с этого действия.

Вот здесь на помощь уже придет проводка на ВАЗ 2106:

1. От катушки зажигания отключаем провода и главный высоковольтный провод.
2. Извлекайте трамблера крышку.

Старайтесь не повредить другие провода

1. Бегунок следует ставить так, чтобы не сбивать его необходимые настройки.
2. Метка на блоке ставится там, где есть прорези внизу корпуса трамблера.
3. Откручивайте гайку и доставайте старый трамблер прежней, контактной системы зажигания.
4. Прежде, чем монтировать новую систему, откройте крышку обновленного трамблера и поставьте бегунок в то же положение, как и на старом трамблере. Можете ставить его в отверстие головки блока.
5. Сдвигайте метку по необходимому уровню и закручивайте гайки.

Теперь можно производить сборку, как подсказывает схема проводки ВАЗ 21063 – одевается крышка, подключаются высоковольтные провода. Можно приступать к демонтажу старой катушки зажигания (об этом говорилось выше).

1. Устанавливаем новую катушку и подводим к ней другой отвод высоковольтного провода.
2. Теперь на свои места ставим все высоковольтные провода. Контакт «К» понадобится нам для коричневых проводов новой катушки, в то время как синие провода будут идти к контакту «Б».
3. Нужно выбрать место для размещения коммутатора, чаще это делают в районе бачка омывателя. Он укрепляется на саморезах.

Замена проводки ВАЗ 2106 произведена, можно стягивать провода изолентой. Осталось произвести запуск двигателя и откорректировать работу системы зажигания.

Первое, на что следует обратить внимание в этом случае, целостность проводки, в том числе высоковольтной, а также исправность других элементов системы зажигания. Свечи зажигания проверяются на отдельном стенде

В отдельных случаях – причиной может послужить неисправный генератор ВАЗ 2106 и проводка к нему.
