Меняем прокладку под клапанной крышкой на шевроле лачетти: артикулы, советы и и герметик

Пример на видео: как устранить течь масла из-под крышки ГБЦ

Одним из обязательных элементов любого двигателя внутреннего сгорания является впускной и выпускной клапан. Их корректная работа позволяет обеспечить высокое качество работы топливной системы, а значит, и всего автомобиля в целом. Клапаны устанавливаются не только в моторе, но и во многих других деталях машины: на форсунках, топливной рампе, коробке передач. Они обеспечивают циркуляцию жидкости и газа по различным системам авто, и их поломка может привести к целому ряду проблем.

В ходе эксплуатации транспортного средства клапаны ГБЦ подвергаются сильному износу, поэтому со временем требуется их замена. Каждый автолюбитель знает, что на автомобилях с различным количеством цилиндров установлено неодинаковое количество устройств, но при этом процедура их демонтажа между собой схожа. Сегодня поговорим о том, как происходит снятие клапанов на ВАЗ-2112 1,6 с двигателем на 16 клапанов, и разберем особенности процедуры.

Самостоятельное решение проблемы

Замена прокладки клапанной крышки 1.6 не должна вызывать трудностей у владельцев авто, поскольку сама процедура простая. Сделать все быстро и качественно вполне возможно в условиях частного гаража, необходимо лишь желание и минимальный комплект инструментов.

Чтобы все сделать верно, следует соблюдать рекомендации профессионалов и действовать поэтапно. Сам алгоритм такого ремонта предусматривает следующую очередность действий.

1. Первое, что нужно сделать, это купить уплотнитель заданных параметров, а также приобрести качественный герметик и обезжириватель. Что до герметизирующего состава, то он должен быть рассчитан на высокотемпературный режим работы, а также сохранять изначальные характеристики при значительных температурных перепадах.
2. Подготовив инструменты и расходники, можно приступать к демонтажу клапанной крышки, которому предшествует отсоединение всех сопряженных с ним элементов, к примеру, патрубков. Далее откручиваются крепежные болты и снимается крышка мотора.
3. Все соединяемые поверхности демонтированной детали необходимо очистить от остатков старого герметика и прочих загрязнений, после чего осуществляется их обезжиривание. Эти операции выполняются тщательно и аккуратно.
4. Очистив и обработав все поверхности, переходим к уплотнителю. Новую прокладку нужно смазать герметиком с обеих сторон, после чего она устанавливается на штатное место в силовом агрегате.
5. Завершающим этапом является монтаж клапанной крышки с последующим затягиванием болтов.

Все указанные действия предельно просты, а потому с заменой уплотнителя трудностей возникнуть не должно. Однако практика показывает, что довольно часто течь после такого ремонта становится интенсивней, чем со старой прокладкой. Причин подобного явления может быть несколько, а именно:

• новый уплотнитель имеет заводской брак или же характеризуется плохим качеством;
• герметик был нанесен не монолитной полосой или же отличается неподходящими характеристиками;
• крепежные болты затянуты неравномерно, что привело к перекосу крышки.

Решить возникшую проблему позволяет повторное выполнение процедуры, описанной выше. И в этом случае использовать повторно уплотнитель крайне нежелательно, поскольку его очистка с вероятностью в 90 % приведет к повреждению детали.

Опытные водители настоятельно рекомендуют приобретать оригинальные прокладки под каждую конкретную модель автомобиля. Если же такой возможности нет, тогда следует поискать качественный аналог известного бренда, а не покупать первое, что попадется на глаза, или же то, что подешевле.

Точную информацию об оптимальном уплотнителе, а также рекомендации механиков касательно альтернативных решений можно отыскать на профильных форумах в сети Интернет. Если же вы не уверенны в собственном выборе, тогда следует обратиться за помощью к специалистам.

То же самое касается затягивания крепежных болтов. Не имея нужного инструмента, коим является динамометрический ключ, задающий верное усилие, или же не зная последовательности выполнения данной операции, отгоните автомобиль в наш сервисный центр. Мы восстановим герметичность и работоспособность двигателя вашей машины в предельно сжатые сроки, предложив разумную цену и фирменную гарантию на выполненные работы и использованные комплектующие.

Стоимость наших услуг весьма демократична, особенно для Москвы. Все используемые технические жидкости, расходные материалы и запчасти мы приобретаем у надежных поставщиков. К тому же, наши специалисты регулярно совершенствуются, посещая специализированные семинары и мастер-классы.

Именно поэтому мы всегда гарантирует отменный конечный результат ремонта, независимо от его сложности и объема работ. Что до замены уплотнителя клапанной крышки, то это простейшая процедура, на выполнение которой не потребуется много времени, а потому простой автотранспорта с данной проблемой в нашем автотехцентре будет минимальным.

Какую выбрать прокладку для клапанной крышки?

К выбору герметизирующего материала следует отнестись со всей серьёзностью. Последствий несвоевременной замены изношенного резинового материала не так много, но в некоторых случаях они могут приобретать серьёзный характер. Даже незначительная потеря моторного масла может стать причиной повышенного износа деталей двигателя. Через образовавшиеся щели внутрь узла может проникать грязь, пыль и прочие включения. А в дождливый период незащищенные элементы двигателя становятся уязвимыми перед водой.

Рекомендованы к монтажу следующие аналоги оригинальных резинотехнических изделий:

Что касается оригинала, то такое изделие, например, для автомобилей ВАЗ имеет артикул 2108-1003270. Цена на оригинальную прокладку составляет около 500 рублей. Основное её преимущество – она идеально вписывается в посадочное место, поэтому от водителя не требуется никаких доработок. В случае с аналогом вполне вероятно придется подгонять резиновый материал под соответствующие размеры.

Притирка клапанов и проверка их плотности.

Клапаны к крышкам цилиндров притирают на станках или вручную при помощи пасты ГОИ-36 или карборундового порошка зернистостью 300, размешанного с дизельным маслом. Плотность притертых клапанов проверяют керосином. Для этого клапаны вставляют в гнезда и заливают керосином со стороны камеры сгорания на 10 мин, течь не допускается. Рис. 92. Чеканка седел клапанов (а) и исправление посадочных гнезд форсунки (б) у быстроходных двигателей: 1 — кольцо; 2 — втулка; 3 — седло Станок для притирки клапанов к моноблоку дизелей М756 или крышке (головке) дизелей М753 состоит из устройства, крепящего обрабатываемый узел, механизмов притирки и прижатия тарелей клапанов к седлам (рис. 93).

В корпусе механизма притирки клапанов сделано 24 отверстия, в каждом из которых установлена на винте втулка 7. Во втулках вращаются стержни 6, на одном конце которых имеется чека, служащая для закрепления с хвостовиком клапана, а на другом конце — звездочка- поводок 8. Звездочка вращается штырями двух приводных валов 9. Валы получают вращение от электродвигателя 12 мощностью 0,6 квт через клиноременную передачу 11 и червячный редуктор. Соответствующее расположение пальцев в пазах приводных валов обеспечивает попеременно вращательно-поступательное движение притираемых клапанов. За один оборот вала происходит поворот клапана в левую и правую стороны, а также отжим его от седла с поворотом на некоторый угол. Механизм прижатия тарелей клапанов к седлам состоит из трех горизонтальных пневматических цилиндров 1 , вертикального цилиндра 13, поддерживающего горизонтальные цилиндры, и трех щитов, на которых укреплен механизм прижатия клапанов. Устройство для крепления моноблока или крышки цилиндров к станку состоит из четырех цилиндров 10, укрепленных на корпусе станка. Специальные захваты 5 для укрепления узла смонтированы на концах штоков.

Рис. 93. Станок для притирки клапанов дизелей М756 и М.753: 1— горизонтальный цилиндр; 2— шток; 3 — толкатель; 4 — пружинный прижим; 5 — захват; 6— стержень; 7 — втулка; 8— звездочка; 9— приводной вал; 10 — цилиндр для прижатия обрабатываемого узла; 11 — клиноременная передача; 12 — электродвигатель; 13 — вертикальный цилиндр

Скорость движения поршней регулируется дросселями, установленными на воздухопроводах.

Когда нужна замена

Возможно, многих интересует вопрос, с какой периодичностью нужно выполнять замену прокладки клапанов. Стоит заметить, что подобная процедура должна быть для водителя привычным делом, особенно это касается тех случаев, когда машиной активно пользуются. Замена прокладки крышки клапанов ваз 2110 должна выполняться в таких случаях:

• если снаружи по линии соединения крышки с головкой блока появляются следы от масла;
• в процессе текущего или капитального ремонта двигателя;
• при съёме крышки головки для технического осмотра или для ремонта ГРМ.
• Некоторые водители меняют прокладку под крышкой постоянно при замене моторного масла. В этом есть рациональное объяснение. Протечка масла будет полностью исключена. При открывании крышки водитель осматривает детали ГРМ для обнаружения износа или повреждений.

Во многих случаях прокладка меняется в гаражных условиях. Можно быстро поменять прокладку своими силами, для этого требуется только желание и комплект простейших инструментов. Помимо этого нужно обзавестись расходными материалами. К таким материалам относят новую прокладку, хороший моторный высокотемпературный герметик и обезжириватель (это может быть бензин, растворитель или антисиликон).

Процесс замены

Снять старую прокладку очень легко. Приступим:

Для этого снимается корпус воздухоочистителя, и откручиваются крепёжные болты по всему периметру.

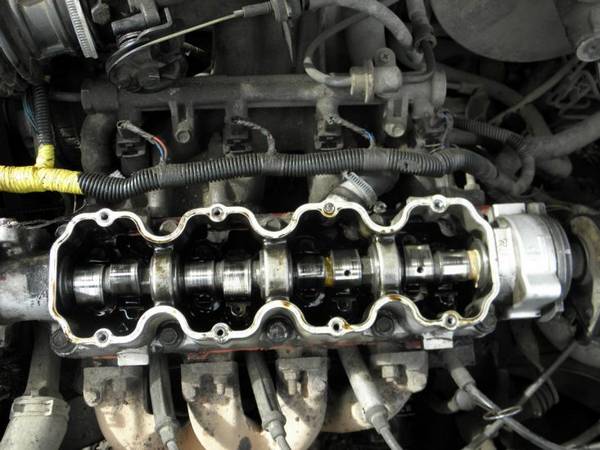

• Места соприкосновения ГБЦ и крышка очищаются от изношенного герметика, после чего обезжириваются.
• Прокладку смазывают с двух сторон герметиком, укладывают на место и накрывают крышкой.

Собирать все детали нужно в обратном порядке. Данное видео поможет все сделать грамотно.

Снятие распределительных валов и замена гидротолкателей клапанов

Работу проводим для замены распределительных валов и гидротолкателей клапанов. Снимаем пластмассовую крышку двигателя. Крестообразной отверткой ослабляем затяжку хомута крепления шланга основного контура вентиляции картера…

…и снимаем шланг со штуцера крышки головки блока цилиндров. Снимаем впускной трубопровод (см. «Снятие впускного трубопровода») и закрываем каналы в головке блока цилиндров ветошью, чтобы исключить возможность попадания в двигатель предметов. Снимаем катушки зажигания (см. «Проверка состояния и замена свечей зажигания»). Крестообразной отверткой ослабляем хомут крепления шланга контура холостого хода вентиляции картера…

…и снимаем шланг со штуцера крышки головки блока цилиндров.

Головкой «на 10» отворачиваем болт крепления кронштейна колодок жгута проводов системы управления двигателем… …и отводим кронштейн с колодками от крышки головки блока цилиндров. Сжав пассатижами лепестки пластмассового держателя жгута проводов системы управления двигателем…

…вынимаем держатель жгута проводов из кронштейна, закрепленного на крышке головки блока цилиндров. Головкой «на 8» отворачиваем 15 болтов крепления крышки головки блока цилиндров.

Расположение болтов крепления крышки головки блока цилиндров Крышка установлена на герметике, поэтому…

…отверткой поддеваем крышку за прилив…

…и снимаем ее. Для проверки исправности гидротолкателя…

…отверткой нажимаем на гидротолкатель (при проверке соответствующий гидротолкателю кулачок распределительного вала должен быть обращен к толкателю «затылком», то есть не давить на толкатель). В нормальном состоянии гидротолкатель должен перемещаться в гнезде головки блока цилиндров со значительным усилием, сжимая пружину клапана. Если же прожимается сам гидротолкатель при небольшом усилии, то его необходимо заменить. Аналогично проверяем другие гидротолкатели. Снимаем зубчатые шкивы распределительных валов (см. «Замена сальников распределительных валов»). Отсоединяем колодку провода от датчика сигнализатора недостаточного (аварийного) давления масла в двигателе (см. «Снятие датчика сигнализатора недостаточного давления масла»). Головкой «на 8» отворачиваем 20 болтов крепления корпуса подшипников распределительных валов.

Расположение болтов крепления корпуса подшипников распределительных валов

Снимаем корпус подшипников распределительных валов (А — центрирующие штифты корпуса). Для того чтобы вынуть распределительные валы из опор в головке блока цилиндров, можно не снимать заднюю крышку ремня привода ГРМ, а только отвернуть три верхних болта крепления крышки (см. «Снятие насоса охлаждающей жидкости»). Отжав заднюю крышку ремня привода ГРМ…

…вынимаем распределительные валы с сальниками.

Для отличия валов на распределительном валу впускных клапанов около его первой шейки выполнен поясок.

Снимаем две заглушки головки блока цилиндров и корпуса подшипников распределительных валов. Чтобы вынуть гидротолкатель из гнезда головки блока цилиндров, ветошью протираем торец толкателя…

…и с помощью присоски (можно использовать присоску для крепления автоаксессуаров к ветровому стеклу)…

…вынимаем гидротолкатель. При извлечении гидротолкателя магнит лучше не использовать во избежание намагничивания деталей толкателя и «прилипания» к ним железосодержащих продуктов износа. Перед сборкой очищаем привалочные поверхности головки блока цилиндров, корпуса подшипников и крышки головки блока цилиндров от остатков старого герметика и масла. Смазываем моторным маслом опорные шейки и кулачки распределительных валов и укладываем валы в опоры головки блока цилиндров. На привалочную поверхность корпуса подшипников валов, сопрягающуюся с головкой блока цилиндров, наносим фланцевый герметик типа Локтайт № 574 жгутиком толщиной около 2 мм.

Места нанесения герметика на корпус подшипников

Устанавливаем корпус подшипников по центрирующим штифтам и равномерно затягиваем болты крепления крестнакрест, начиная от средних опор. Запрессовываем новые сальники распределительных валов (см. «Замена сальников распределительных валов»). С другой стороны головки блока цилиндров оправкой запрессовываем заглушки. Дальнейшую сборку проводим в обратной последовательности. Перед установкой крышки головки блока цилиндров наносим на ее поверхность, сопряженную с корпусом подшипников, фланцевый герметик типа Локтайт № 574.

Места нанесения герметика на крышку головки блока цилиндров

Для чего нужна прокладка между ГБЦ и клапанной крышкой

Клапанная крышка необходима для защиты механизма ГБЦ от пыли и грязи, также уплотнитель выполняет и другие функции:

• Обеспечивает плотность установки крышки к фланцу ГБЦ;
• Герметизирует объем, который закрывает крышка и предотвращает утечку масла.

Деталь не критически важна для работы ДВС – двигатель будет вполне нормально работать и без нее. Но она служит для чистоты силового агрегата, повышает пожаробезопасность, повышает удобство обслуживания мотора. Кроме того, уплотнитель вносит существенный вклад в сохранение технических характеристик и чистоты моторных масел.

На современном автомобильном рынке существует масса моделей двигателей с разными ГБЦ. Однако, все прокладки ДВС устроены принципиально одинаково. Это уплотнительный элемент плоской формы, который повторяет форму плоскости прилегания к ГБЦ.

Элемент имеет отверстия для крепежных элементов и других деталей. Уплотнитель кладут под крышку, а уплотнение создается за счет эластичности.

Конструктивно уплотнительные элементы могут быть различной конструкции.

• Цельные уплотнители – это безразрывная кольцевая прокладка или имеющая более сложную форму. Элемент не имеет разрывов и просто устанавливается под металлическую крышку клапанов;
• Составные – изделие имеет разрывы, а также различные вставки для установки на детали клапанной группы, вход распределительного вала, другие детали;
• Комплектные – кроме базовой прокладки, обычно цельной, в этих комплектах имеются дополнительные элементы – например, для установки в свечные колодцы.

Будет полезно: Совет автоэксперта, как расшифровать код ошибки 13456 автомобиля opel zafira По материалам изготовления прокладка клапанной крышки также различается:

• Резиновые уплотнители;
• Резинопробковые;
• Паронитовые;
• Картонные.

Резиновые детали производят, используя термостойкую и устойчивую к маслу и бензину резину. Она в процессе подвергается различным модификациям при помощи химических добавок.

Резиновые уплотнители одни из самых эластичных. Но резина по причине недостатков сырья и технологии производства может существенно менять свою геометрию, например, при перепаде температур. Резиновая прокладка в целом имеет больший срок службы в отличии от других вариантов.

Резинопробковые элементы производят из резины с добавлением гранулированной пробки или других аналогичных пористых наполнителей. Материал способен обеспечить высокую герметизацию и вибрационную развязку. Но чтобы все было так, нужно правильно установить элемент. Также такие прокладки очень требуют качества поверхностей крышки и ГБЦ.

В большинстве случаев при монтаже резинопробковые элементы дополнительно нужно обрабатывать герметиками. Срок службы в отличии от чистой резины ограничен.

Паронитовые уплотнители изготавливаются листового паронита. В основе лежит резина, но в нее добавляют минеральные добавки для повышения технических характеристик. Впоследствии полученный материал формуется и вулканизируется. Паронит может содержать асбест или не содержать. Но сегодня в магазинах сложно найти асбестовые прокладки. Прокладка может быть армирована.

Для отечественных авто именно паронитовые прокладки наиболее широко распространены – они надежны, устойчиво выдерживают различные негативные воздействия, имеют хорошие герметизирующие качества.

Прокладки из картона не делают из привычного картона. Они производятся из специального сорта бумаги. Картон проходит обработку, чтобы на него не воздействовал бензин, масла и другие жидкости. Такой уплотнительный элемент имеет самую низкую цену, хотя эффективность его очень низкая.

Самостоятельная замена, — что нужно учитывать?

Процесс по подмене считается достаточно обычным, но необходимо осознавать, что провести работу не всегда удается гладко.

Вот поэтому при проведении работ стоит придерживаться обычных советов, которые посодействуют для вас избежать ошибок:

• При снятии крышки стоит помыть ее в скипидаре.
• Хорошим решением будет использовать высококачественные прокладки.
• Все применяемые детали должны быть незапятнанными, при проведении работ спецы рекомендуют протирать края деталей от имеющегося масла.
• При установке можно использовать герметик, он наносится на места соединений.
• После того, как подмена будет завершена, необходимо проверить уровень масла.
• Для проверки системы необходимо запустить машину, повторный осмотр проведите после того, как совершите первую поездку.
• Паз под прокладкой должен вычищаться как можно тщательнее.

Важные моменты

Ослабляя хомутики на шлангах с помощью отвертки, нужно действовать осторожно, так как воздушные шланги легко повредить.
Перед тем как устанавливать новую прокладку, крышку клапанной коробки следует тщательно очистить от грязи и обезжирить. Для этой цели можно самостоятельно приготовить обезжиривающий раствор, состоящий из растворителя и керосина, смешанных в пропорции 50/50. Для чистки лучше всего использовать губку

При нанесении раствора на крышку в обязательном порядке следует пользоваться резиновыми перчатками!
После обезжиривания крышки в канавку перед установкой прокладки целесообразно нанести тонкий слой герметика, это значительно снизит вероятность повторного возникновения течи масла.
При установке крышки с новой прокладкой не следует прилагать слишком больших усилий при затягивании 15 болтов крепления, потому что велик риск сорвать резьбу. Кроме того, при слишком сильном затягивании болтов крышка может просто перерезать прокладку, что сведёт все усилия по замене на нет.
Болты крепления крышки нужно затягивать парами, начиная с центра крышки. Это позволяет добиться максимально равномерного и плотного прилегания крышки к блоку цилиндров.

Для чистки лучше всего использовать губку. При нанесении раствора на крышку в обязательном порядке следует пользоваться резиновыми перчатками!
После обезжиривания крышки в канавку перед установкой прокладки целесообразно нанести тонкий слой герметика, это значительно снизит вероятность повторного возникновения течи масла.
При установке крышки с новой прокладкой не следует прилагать слишком больших усилий при затягивании 15 болтов крепления, потому что велик риск сорвать резьбу. Кроме того, при слишком сильном затягивании болтов крышка может просто перерезать прокладку, что сведёт все усилия по замене на нет.
Болты крепления крышки нужно затягивать парами, начиная с центра крышки. Это позволяет добиться максимально равномерного и плотного прилегания крышки к блоку цилиндров.

Как видим, ничего сложного в замене крышки клапанной коробки нет, и с этой процедурой справится даже начинающий автолюбитель. Главное, не сорвать резьбу, затягивая болты. Потому что это может привести к куда более серьёзным проблемам, чем банальная замена прокладки.

Периодичность замены уплотнения

В закрытом пространстве под крышкой клапанов давление масла отсутствует, поскольку там находится воздух. Но в процессе работы мотора быстро крутящийся распредвал, чьи подшипники обильно смазываются, разбрасывает множество мелких капель во все стороны. Попадая на внутренние стенки, масло стекает обратно в картер. При возникновении малейшего зазора между уплотнительным материалом и прилегающими поверхностями смазка неизбежно вытечет наружу.

• если на боковых стенках головки цилиндров замечены следы либо потеки моторного масла;
• в процессе сборки силового агрегата после капитального ремонта;
• при обнаружении дефектов прокладки во время проведения различных ремонтных работ, подразумевающих демонтаж крышки.

Иногда неопытные автолюбители случайно повреждают уплотнение отверткой или другим инструментом. В подобной ситуации элемент лучше поменять, поскольку попытки заделать щель герметиком обычно не дают результата – спустя некоторое время смазка проникает наружу в точке повреждения.

Естественный износ любого прокладочного материала заключается в потере эластичности. Резиновое либо пробковое уплотнение «дубеет» и трескается, отчего между фланцами крышки и головки цилиндров появляются щели. Неисправность не критичная, но довольно неприятная – стенки двигателя покрываются налетом из масла вперемешку с грязью.

Если не менять изношенную прокладку, то впоследствии становится трудно выявить дефекты других деталей, связанные с протечками. Сложно заметить потеки из-под крышки газораспределительного механизма или помпы, когда весь мотор уже забрызган маслом. Поэтому долго эксплуатировать автомобиль с негодным уплотнением клапанной крышки не рекомендуется.

Прокладка под клапанную крышку: назначение и причины выхода из строя

После того, как водитель поднимает капот и заглядывает в моторный отсек, крышка клапанов является первым элементом, на который следует обратить внимание. Указанная крышка предназначена для герметизации ГРМ, который находится в ГБЦ

Также в данном элементе выполнена маслозаливная горловина для заливки масла в ДВС. К головке блока цилиндров крышка обычно прикреплена при помощи болтов. Снятие крышки позволяет добраться до некоторых элементов механизма газораспределения без необходимости снимать ГБЦ. Крышка присоединяется к головке через уплотнительную прокладку.

Появление потеков масла или скопление замасленной грязи в месте стыка крышки клапанов с головкой блока является первым индикатором того, что с прокладкой возникли проблемы. При этом утечки через указанную прокладку, на первый взгляд, не являются серьезной поломкой, так как значительного влияния на работу двигателя не оказывается. Двигатель продолжает стабильно работать, расход топлива не повышается. Именно по этой причине многие автолюбители не спешат менять элемент.

Однако следует выделить, что течь масла через прокладку крышки клапанов приводит не только к повышению расхода смазочного материала, но и к сильному наружному загрязнению двигателя, что заставляет осуществлять периодическую мойку ДВС. Более того, интенсивное протекание масла через прокладку крышки клапанов на многих моторах означает, что масло попадает в свечные колодцы, загрязняются свечи зажигания и т.д.

Сама прокладка представляет собой резинотехническое изделие, что позволяет элементу работать в условиях постоянного перепада температур и не терять свои свойства в результате постоянного контакта с моторным маслом. При этом рано или поздно резина пересыхает и становится твердой, материал прокладки растрескивается. По этой причине масло начинает постепенно протекать через прокладку, загрязняя подкапотное пространство и силовой агрегат снаружи.

В процессе эксплуатации ТС замена прокладки клапанной крышки является штатной процедурой, которую на некоторых ДВС приходится осуществлять достаточно часто. Прокладку крышки клапанов обычно меняют в таких случаях:

• появилась утечка масла или протечки масла стали слишком интенсивными;
• когда осуществляется ремонт двигателя или ГРМ, то есть клапанная крышка снимается;

Другими словами, поменять прокладку крышки клапанов можно как при обнаружении малозаметных признаков негерметичности, так и во время проведения ремонтных работ, предполагающих разборку ДВС, снятие ГБЦ и т.д. Добавим, что некоторые автолюбители меняют прокладку каждые 15-30 тыс. пройденных километров независимо от того, есть течь или нет. Это вполне оправдано с учетом того, сколько стоит прокладка клапанной крышки, позволяет всегда поддерживать силовой агрегат в чистоте, а также дает возможность оценивать состояние отдельных элементов ГРМ после снятия крышки для замены прокладки.
