Расположение меток грм ваз 2110 8 клапанов

Как заменить натяжной ролик на ВАЗ 2113-ВАЗ 2115?

Снятие: 1) В начале операции установите весь механизм ГРМ по меткам, подробная информация в деталях и картинках о том как это сделать, объяснена в статье которая называется «Установка фаз газораспределения по меткам » поэтому переходите на эту статью и как описано в ней всё делайте, кстати чуть выше мы указали в этой статье про крышку которую нужно будет обязательно снять, чтобы добраться до механизма ГРМ, так вот о том как снять эту крышку, читайте в той же статье на которую дана ссылка в этом пункте.

2) Идем дальше и переходим к пункту 2, теперь вам нужно будет снять сам натяжной ролик с автомобиля но перед тем как его снять, ремень ГРМ с распределительного вала и с самого натяжного ролика снимите, для этого ослабьте чуть-чуть гайку которая этот ролик крепит (Эта гайка на фото выше указана синей стрелкой, за ней кстати забежим сразу вперёд, за этой гайкой ещё будет расположена шайба, поэтому не потеряйте её когда будете полностью выворачивать гайку) и рукой поверните ролик чтобы ремень ослаб (Сам ролик выполнен в виде овала, поэтому он и регулирует натяжение ремня, то есть в какой то точке он сильно натягивает ремень, а в какой то вообще его не тянет), после чего с распределительного вала снимите ремень как это показано на фото ниже (Делайте только всё аккуратно), ну и с самого ролика его тоже снимите и пусть он с виснет (Чтобы полностью снять ремень, нужно выкручивать болт который шкив привода генератора крепит, так же сам ремень с генератора снимать нужно, в общём мароки много и чтобы его полностью не снимать, просто как мы уже указали чуть выше, снимите его с шкива распредвала, с натяжного ролика и пусть он вас с виснет).

3) Ну и в завершение операции когда ремень уже не мешает, полностью выкрутите гайку которая крепит натяжной ролик, снимите гайку и находящуюся за ней ту самую шайбу, ну и после чего вдоль вала снимите сам ролик как это на фото ниже показано, после того как ролик будет снят, проверьте его подшипник, для этого за центральную часть ролика возьмитесь рукой и наружную часть ролика по вращайте, он не должен заедать и должен нормально крутиться, люфта так же быть никакого не должно, ну и смазка из подшипника не должна вытекать (В этом случае ролик будет загрязнён весь в смазки).

Примечание! Когда ролик будет снят, за ним будет установлено дистанционное кольцо которое тоже рекомендуем вам снять и проверить его на дефекты, если он будет в нормальном состоянии, то есть не обжат, не потресканный, то можете данное кольцо не менять на новое и установить его на своё место повторно, кстати за счёт этого кольца как вы уже поняли зависит тот факт, как будет натяжной ролик стоять, вот к примеру если кольцо установить большое, то ролик будет немножко выходить наружу и ремень уже встанет не ровно, а под углом, поэтому если у вас ремень не съедает, а так же если он не слетает во время езды, то данный ролик можете даже и не трогать, так как он справляется со своей работой как говориться на Ура!

Установка: Новый ролик устанавливается на своё место точно так же как он и снимается, но только вся операция производиться в обратном порядке снятию, кроме этого ролик ещё должен устанавливаться таким образом, чтобы два отверстия которые на нём есть (см. фото ниже) были направлены не во внутрь, а наружу, кстати если присмотреться на натяжной ролик который показан на фото ниже, то можно невооружённым глазом даже заметить что он весь в смазки находиться, такой ролик нуждается в замене и нельзя применять его повторно, потому что есть вероятность что в скорем времени подшипник заклинит, ну а заклинивший натяжной ролик к добру не приведёт (Либо ремень ГРМ слетит в этом случае, либо же он разорвётся), после того как вы установите новый ролик и закрепите его гайкой, обязательной оденьте ремень ГРМ и отрегулируйте его, более подробно о том как это сделать, читайте в статье: «Замена ремня ГРМ », пункт 1.

Дополнительный видео-ролик: Мы для вас закрепили чуть ниже видео-ролик очень интересный и наглядный, для того чтобы вы могли посмотреть его и увидеть более подробно как выполняется процесс замены данного натяжного ролика, поэтому смотрите этот видео-ролик и вникайте в него.

• Электрооборудование
• Двигатель
• Тормозная система
• Прочее
• Рулевое управление
• Трансмиссия
• Подвеска
• Тюнинг

• ВАЗ 2110
  • Прочее
  • Двигатель
  • Рулевое управление
  • Электрооборудование
  • Трансмиссия
  • Тормозная система
  • Подвеска
  • Тюнинг
• ВАЗ 2114
  • Электрооборудование
  • Двигатель
  • Тормозная система
  • Прочее
  • Рулевое управление
  • Трансмиссия
  • Подвеска
  • Тюнинг
• Лада Приора
  • Рулевое управление
  • Двигатель
  • Подвеска
  • Электрооборудование
  • Тюнинг
  • Тормозная система
  • Трансмиссия

• Видеопубликации
• Фотопоток тюнинга ВАЗ
• Руководства по эксплуатации и ремонту

Лада 2112 (21124) › Бортжурнал › Замена ремня ГРМ 16 кл. двигатель

Замена ремня ГРМ ВАЗ 2112 1,6 16 кл.

1. Снимаем защиту ремня ГРМ. Защита ремня ГРМ, крепится шестью болтами. Снимаем фишку с датчика коленвала, откручиваем один болт и извлекаем датчик.

2. На шкиву отсутствует один зубчик, это неспроста, это позволяет датчику коленвала определять верхнею мертвую точку, а также позволяет заблокировать коленвал, для того, что бы открутить — закрутить болт крепления шкива.

3. Делается это так, шкив совмещается с отверстием для датчика коленвала и через отверстие под датчик, вставляется подходящего размера трубка или другой подходящий предмет, в моем случае это шестигранник, шкив блокируется, а затем откручивается и снимается.

4. Ослабляем гайку натяжного ролика и снимаем старый ремень ГРМ.

5. Устанавливаем новый ремень, ремень можно установить, прокручивая правый распредвал ключом, а можно снять натяжной ролик, кому как удобнее.

6. Закручиваем обратно болт крепления шкива и совмещаем по меткам шестерню привода ремня ГРМ. Если метки на корпусе масленого насоса нет, выставляем метки на маховике и за одно, зубилом делаем метку на масленом насосе, так будет удобней.

7. Совмещаем метки шкивов распредвалов, так, что бы не сбилась шестерня привода ремня ГРМ

8. С помощью специального ключа натягиваем ремень натяжным роликом. Если ключа нет, не расстраивайтесь, натянуть можно с помощью двух гвоздей и отвертки между ними, а можно взять стальную вилку, два средних зуба удалить полностью, а два крайних укоротить напополам и загнуть. Обязательно не забыть затянуть гайку натяжного ролика. (Для натяжения ремня поверните натяжной ролик против часовой стрелки (примерно на 10–15°), для ослабления – по часовой стрелке)

9. Проворачиваем коленвал в два полных оборота и проверяем метки, если все три метки совпали, ставим шкив на место, не забываем про ремень генератора и датчик коленвала, далее защиту ремня и можно запускать двигатель.

Натяжение ремня ГРМ

1. Проверьте натяжение ремня. Правильно натянутый ремень должен поворачиваться на 90° от усилия пальцев (1,5–2 кгс) посередине между шкивами коленчатого и распределительного валов.

2. Беру двумя пальцами между распредвалов и вверх вниз. 5-6 мм колебается туда-сюда, тогда оставляю.

3. Отрегулировать натяжение ремня ГРМ при помощи специального прибора. Самое правильное натяжение ремня равно усилию 2кГс. Достигнув этого результата закрепляем крепежную гайку.

4. в «Руководстве», подробно описан метод ручной проверки. Он предусматривает проверку натяжения зубчатого ремня в средней части ветви между шкивами распределительных валов. Оно должно быть таким, чтобы под действием предмета шириной 3 мм с усилием в 10 кг прогиб ремня составлял 5,4 мм. Допускаются отклонения в любую сторону не более 0,2 мм. Двигатель должен иметь «комнатную» температуру (+15-30°С). Перетянутый ремень обрывается — прочность нитей корда ограниченна. И чем сильнее натянут ремень, тем быстрее порвутся нити. Ослабленный ремень тоже долго ходить не будет, т.к. при заходе на шкив зубья ремня не попадают во впадины зубьев шкива – происходит подрез и последующий отрыв зубьев от основы.

Лада 2112, 2001

Комментарии 52

Приветствую а какая разница по часовой или против часовой ?ролик натягивать

Мнений очень много по этому поводу… Если натягивать против часовой, то угол у ремня положе и нет необходимости сильно затягивать гайку(сорванная резьба в ГБЦ не редкость)… В процессе ролик работает на самозатяг. Был случай, сам лично видел, как съело почти половину ремня(на приоре 8кл) именно по причине натяжки ролика по часовой… Может, конечно, с геометрией что то не не так, но после исправления проблем не было. ну и по мануалу против часовой. Мнение свое не навяливаю, просто логично, вроде, против часовой. P.S. Добавлю, что у многих нет проблем с любым вариантом…

Логично то затягивать по часовой ))) как резьба

Добрый день! Подскажите, при замене ремня обнаружил что нет шайбы(дистанционная шайба коленвала). На сколько она важна?

Не знаю, про что тут пишут на счет натяжки ремня на 2112, на ПРИОРЕ всё натягивается чики-пуки через натяжной ролик. Правая ветвь ремня через направляющий ролик должна уже быть уложена: — через два шкива распредвалов, зубчатый шкив коленвала, через помпу и иметь достаточный натяг. При этом метки на шкивах распредвалов и зубчатого шкива коленвала должны быть зафиксированы по соответствующим противометкам

В этом положении, удерживая ремень рукой по левой стороне ветви, со стороны натяжного ролика, чтобы он не ослаб и не перескочил по зубьям не важно где и в каком месте (а такое не исключено даже на один зуб) ставим или подсовываем натяжной ролик под ремень, вставляем его болт и закручиваем всё с таким поворотом ролика от руки, чтобы ремень уже не ослаб и не перескочил по зубьям

Замена

• шестигранный ключ на 5;
• накидные ключи или головки на 15, 17;
• ключ для натяжного ролика;
• большая плоская отвертка.

1.Устанавливаем машину на ровной площадке. Поднимаем капот, отключаем питание бортовой цепи, сняв клемму массы на аккумуляторе.

2.Откручиваем все шесть болтов крепления кожуха привода ГРМ слева от головки блока.

3.Разъединяем контакты на датчике коленвала.

4.Сверяем метки на шестренях обоих распредвалов с метками на задней крышке кожуха (треугольные высечки).

5.Проверяем также совпадение метки на венце маховика. Для этого отверткой поддеваем резиновую заглушку, расположенную на картере сцепления под термостатом. Под ней находится зубчатка маховика, на которой и расположена метка. Она должна совпасть с пропилом на картере слева.

6.Переходим к метке шкива коленвала. Для этого нужно ослабить натяжение ремня генератора, открутив гайку натяжителя.

7.Сняв ремень со шкива, фиксируем текущее положение маховика, вставив отвертку между его венцом и картером.

8.Ключ на 17 накидываем на болт шкива генератора, откручиваем и снимаем его. За ним расположена шестерня коленвала с меткой, которая должна совпадать в этом положении с отметиной на крышке масляного насоса.

9.В случае несовпадения каких либо пар меток, нужно выключить передачу, ввернуть болт крепления шкива генератора, и, не снимая с него ключа, постепенно проворачивать коленчатый вал, пока все метки не совпадут.

10.Когда метки будут на своих местах, демонтируем натяжной ролик ключом на 15, после него – опорный, и снимаем ремень ГРМ.

10.Ставим новые ролики, устанавливаем новый ремень, начиная со шкива коленвала.

11.Натягиваем ремень, вращая натяжной ролик по часовой стрелке с помощью специального ключа (либо зафиксировав кривыми плоскогубцами), пока натяжение не будет оптимальным. Проверить степень натяжения можно без помощи инструментов. Достаточно взяться за ремень на участке между шкивом коленвала и шкивами распредвалов, и прокрутить его горизонтально. Оптимальным будет натяжение, при котором пальцами его удастся провернуть не более чем на 90 градусов.

12.Монтаж производим в обратном порядке.

13.Вытаскиваем отвертку из отверстия картера.

Проблемы с ремнём

При замене ГРМ, стоит обращать внимание на тип повреждений, которые вывели ремень из строя. По этим симптомам можно легко определить признаки неисправности

Рассмотрим причины и последствия несвоевременной замены, перечислив основное:

• Излохмачен, надорван или повреждён – почти всегда всему виной перетяжка.
• Отсутствие одного из зубцов – слабое натяжение.
• Высокая степень изношенности зубца говорит о некорректности натяжки, как и наличие износа между несколькими или появление ненормальных шумов.
• Трещины – перепад температур за рассчитанные пределы.
• Замасленность поверхности, внезапно, говорит о протеканиях масла. Стоит в короткие сроки заменить ремень ГРМ и найти течь.
• Торцовый износ указывает на перекос, угловой или параллельный.

Гнёт ли клапана на ВАЗ 2110

Эта проблема считается распространённой среди некоторых отдельных моделей ВАЗ 2110.

Проточка для клапанов

Чтобы понять гнет ли клапана на Ваз 2110 необходимо определить какой именно двигатель установлен. На определенных двигателях (двигатель Ваз 2111, 21114, 21124) имеются специальные проточки на поршнях и когда при обрыве клапаны врезаются в поршни загибания не происходит.

На других же моторах Ваз 2110 таких проточек не предусмотрено. (Ваз 2112) Некоторые автолюбители вытачивают такие проточки самостоятельно на автомобилях Ваз, но следует делать это аккуратно и в проверенных местах т. к. может быть нарушена компрессия двигателя.

Замена ремня

Замену ремешка ГРМ необходимо описывать отдельно, в зависимости от того, сколько клапанов у вашего ВАЗ 2110 — 8 или 16. Самостоятельный ремонт узла на 8-клапанном двигателе считается проще, хотя и с 16-клапанным серьезных проблем у вас возникнуть не должно.

8-клапанный

Последовательность работ будет следующая:

Отключите аккумулятор путем снятия минусового провода;
Выкрутите болты от защитного кожуха ремня;
Снимите эту защитную крышку;
Демонтируйте переднее колесо со стороны пассажира, одновременно с этим сняв брызговики и защиту моторного отсека;
Шкив генератора прокрутите по часовой стрелке, чтобы метки на крышке и шкиве совпали;
Снимите защитную заглушку с коробки передач и в полученном отверстии сверьте, насколько совпадают контролирующие метки;
Используя металлическую отвертку или другой предмет, нужно заблокировать маховик;
После этого можно открутить и снять шкив генератора;
Сделайте несколько поворотов, чтобы ослабить гайку, которая держит ролик-натяжитель вашего ремня;
Снимите старый ремень. Он вам уже не потребуется, потому смело отправляйте его на свалку;
Пространство нужно очистить, обезжирить. Для этого отлично подойдет вайт-спирит;
После промывки осушите все, используя сухую и чистую ветошь;
Установите новый ролик, ориентируясь по стрелкам направления

Если они отсутствуют, тогда принимайте во внимание надпись. Она должна располагаться слева направо, то есть вы без проблем могли ее прочитать;
Чтобы натянуть ремень, ролик двигайте против часовой;
Проверьте, насколько правильно совпадают все метки и степень натяжения ремня;
Степень сжатию следует проверять на холодном моторе и при температуре воздуха в пределах 15-30 градусов по Цельсию;
Включите мотор и на работающем агрегате проверьте, правильно ли вы все установили;
Если звук нормальный, значит установка выполнена верно;
Соберите снятые элементы в обратной последовательности.

Замену можно считать завершенной.

16-клапанник

Схема механизма ГРМ 16 клаппаной ВАЗ 2110

На ВАЗ 2110 ставятся два типа моторов — с 8 и 16 клапанами. При этом производить замену на 16-клапаннике считается сложнее. Опытные же мастера уверяют, что для качественной смены ремня ГРМ достаточно приложить немного больше усилий и внимания.

Потому в данном случае работу нужно выполнять следующим образом.

1. Выкрутите шесть гаек, которые держат защитную крышку. Снимите кожух защиты.
2. Освободите датчик коленвала.
3. Найдите на шкиве участок, на котором нет зубца. Он будет выполнять функцию ориентира, чтобы отыскать верхнюю мертвую точку.
4. Установите поршень от первого цилиндра таким образом, чтобы он оказался в верхней мертвой точке.
5. Совместите шкив и датчик коленвала, заблокируйте шкив, открутите и снимите его.
6. Далее ослабьте гайку, которая располагается на ролике-натяжителе.
7. Извлекайте старый ремень, а также демонтируйте ролик натяжитель.
8. Очистите освобожденное пространство от грязи, масла, очистите сухой ветошью.
9. Установите новый ремень, закрепите шкив болтами. Рекомендуется одновременно с этим заменить сам ролик.
10. Убедитесь, что метки ремня и привода совпадают, ровно как и метки шестерни привода ГРМ.
11. Натяните ремень, используя ролик-натяжитель.
12. Проверьте, упругость после натяжки.
13. Сделайте два полных оборота коленвала, чтобы проверить качество выполненной сборки.
14. Удостоверьтесь, что метки совпадают, после чего шкив можно установить на место.
15. Включайте двигатель, проверяйте правильность установки, после чего монтируйте обратно кожух защиты.

Частота замены

Периоды замены ремня ГРМ индивидуальны у каждой модификации двигателя: ВАЗ 2110. Но в среднем необходимо проверять натяжение ремня грм каждые 15 000 км (при необходимости регулировать его). И каждые 60 000 км необходимо менять сам ремень ГРМ. В Случае если Вы обнаружите какие-то потертости, разлохмачивания ранее срока – проводите замену сразу же, т. к. возникает возможность обрыва.

Для снятия и установки ремня ГРМ на Ваз 2110 необходимо выполнить следующие действия:

Снимаем ремень привода генератора

Ключом на 10 отворачиваем болты передней крышки ГРМ Ваз 2110: два сбоку и один в центре

Снимаем крышку ГРМ, правое колесо и пластиковый щиток моторного отсека

Головкой на 19 проворачиваем коленчатый вал по часовой стрелке за болт крепления шкива до совмещения метки на зубчатом шкиве распределительного вала с установочным усиком на задней крышке привода ГРМ (B)

Сняв резиновую заглушку в верхней части картера сцепления убеждаемся, что риска на маховике расположена напротив прорези крышки картера сцепления

Так расположена риска на маховике двигателя при снятой коробке передач и головке блока цилиндров. Фиксируем коленчатый вал от проворачивания, вставив через отверстие в картере сцепления отвертку между зубьями маховика

Отворачиваем болт крепления шкива привода генератора и снимаем шкив привода генератора Ваз 2110

Ключом на 17 ослабляем гайку крепления натяжного ролика Ваз 2110 и поворачиваем натяжной ролик в такое положение, при котором ремень будет максимально ослаблен

Снимаем ремень ГРМ с двигателя Ваз 2110

При замене натяжного ролика отворачиваем гайку его крепления и снимаем ролик со шпильки под роликом установлена дистанционная шайба. Установка ремня привода ГРМ Ваз 2110 выполняется в обратной последовательности. Надеваем ремень на шкив коленчатого вала. Затем, натягивая заднюю ветвь, надеваем ремень на шкив насоса охлаждающей жидкости и заводим за натяжной ролик. Надеваем ремень на шкив распределительного вала.

Вставив отвертку между двумя винтами или стержнями диаметром 4 мм, установленными в отверстие натяжного ролика, и поворачивая ролик против часовой стрелки, натягиваем ремень. Затягиваем гайку крепления натяжного ролика и заворачиваем на место болт крепления шкива привода генератора и головкой на 19 проворачиваем за болт коленчатый вал на два оборота по часовой стрелке. Проверяем совпадение установочных меток коленчатого и распределительного валов

При снятом шкиве привода генератора положение коленчатого вала удобно контролировать по совмещению меток на зубчатом шкиве коленчатого вала и крышке масляного насоса. На этом замена ГРМ Ваз 2110 завершена.

Метки ремня Ваз 2110 8 клапанов

Схема привода распределительного вала Ваз 2110: 1 – зубчатый шкив коленчатого вала, 2 – зубчатый шкив насоса охлаждающей жидкости, 3 – натяжной ролик, 4 – задняя защитная крышка, 5 – зубчатый шкив распределительного вала, 6 – зубчатый ремень.

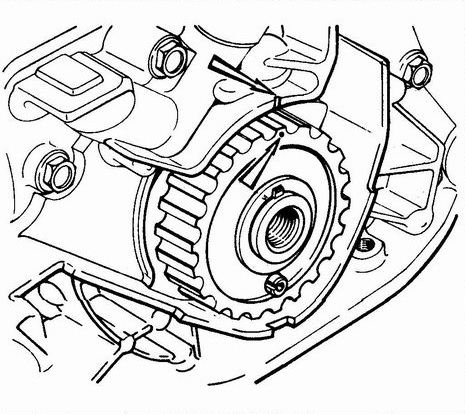

Ваз 2110 выставление метак ремня ГРМ: А – установочный выступ на задней защитной крышке, В – метка на шкиве распределительного вала, С – метка на крышке масляного насоса, D – метка на шкиве коленчатого вала.

Если после установки ремня ГРМ метки не совпадают, повторяем операцию по установке ремня. Для регулирования натяжения ремня Ваз 2110 поворачиваем коленчатый вал против часовой стрелки так, чтобы метка на шкиве распределительного вала переместилась вниз от усика задней крышки на два зуба

При нормальном натяжении ремня его передняя ветвь должна закручиваться на 90° большим и указательным пальцами руки с усилием 15–20 Н (1,5–2,0 кгс).Чрезмерное натяжение ремня снижает срок его службы, а также подшипников насоса охлаждающей жидкости и натяжного ролика.

Замена ремня ГРМ Приора 16 клапанов

Замена ремня ГРМ на Приоре 16 клапанов провгодится немного сложнее, чем на 8-клапанных двигателях, однако, эта процедура доступна практически каждому автолюбителю.

Ремень в двигателе автомобиля это одна из главных частей для передачи крутящего момента от одного механизма к другом. Но стоит помнить, что всему есть предел срока годности. Нюансы по работе и замене ремня наведем в статье ниже.

Инструменты и запчасти

Начнем с того, что для замены ремня ГРМ на Приоре 16 клапанов придется запастись весьма специфическим набором инструментов.

Это обязательно набор шестигранников, обязательно набор торксов, причем, набор с малой трещоткой 1/4 дюйма не подойдет, позже скажем почему.

Кроме того, нужно будет приспособление для натяжки ролика, только обычный от 2114 не подойдет, нужен немного пошире. Если хватает сил, можно натянуть ролик просто упершись в него монтажкой, многие так и делают.

Дело в том, что изначально 16-клапанник 21127 проектировался без кондиционера. Все было просто. Помпа приводится в движение ремнем ГРМ, ремень генератора больше ни за что не отвечает. В общем, проще некуда.

Коленвал и генератор с натяжителем, без роликов.

Перед конструкторами стояла практически невообразимая задача — поставить компрессор кондиционера, с чем они и справились. Да, не идеально, но справились. И поэтому здесь появились два дополнительных шкива — компрессора и натяжного ролика.

К слову, многие автовладельцы позже начали устанавливать эти самые кронштейны с натяжителем, чтобы демонтировать данную схему.

Замена ремня ГРМ на Приоре 16 клапанов

Приступаем к работе. Для начала, откручиваем маслозаливную горловину, после этого сдергиваем пластиковый кожух. Далее есть два варианта развития. Мы рассмотрим более сложный, с кондиционером. Его отличие в дополнительном ролике, об этом уже сказано. Вся соль в том, что его тоже надо откручивать, потому что он просто мешает снять защитный чехол.

Здесь нужна головка на 15. Откручиваем ролик, снимаем ремень генератора. По пути слушаем ролик, чтобы не гудел, в противном случае — под замену его. Дальше перед нами открывается кожух ремня ГРМ. Снимаем переднюю верхнюю и нижнюю части кожуха. Для этого откручиваем 8 болтов под торкс.

Тут тоже есть сюрприз, если вы пользуетесь трещоткой. Один из болтов, тот, что ближе всего к салону, придется откручивать при помощи простого ключа торкс, потому что головка с наконечником и трещоткой не влезет между двигателем и лонжероном.

Итак, мы сняли кожух, перед нами ремень ГРМ и все ролики.

Лучше всего вращать за распредвал – это проще, чем за коленвал. Нежелательно вращать распредвалы отдельно от коленвала. Максимум на 10 градусов, чтобы поправить метки при их несовпадении за зуб или два.

Дальше выворачиваем колесо до упора вправо, кто-то его снимает, в чем нет необходимости. Откручиваем 4 болта крепления брызговика под торкс и один под крестовую отвертку для получения доступа к шкиву коленвала.

Тут нам нужен длинный удлинитель и вороток, а так же головка на 24. Садим помощника в салон, он включает пятую передачу и до упора зажимает педаль тормоза. После этого откручиваем болт шкива коленвала.

Все просто, проще некуда.

Теперь берем ключ на 15, откручиваем натяжной ролик, при этом желательно застопорить распредвалы от проворачивания. Сняли ролик, посмотрели его состояние, если гудит – обязательно заменить, его может заклинить.

После того, как совпали метки, сняли ролик, снимаем старый ремень. Желательно снять и обводной ролик, чтобы проверить его состояние. Теперь ставим на место ролики, ставим новый ремень. Сначала одеваем его на коленвал, потом на помпу, потом на распредвалы.

Теперь остается просто зарядить ролик. Для того, чтобы его держать, можно использовать либо стандартный ключ, который довольно сложно найти в продаже, либо щипцы для стопорных колец. Затягиваем ролики, после чего собираем в обратном порядке. Перед сборкой рукой проворачиваем коленвал на два оборота. Если вращается – то все нормально.

Видео как заменить ремень ГРМ на Приоре 16 клапанов:

Датчики и метки системы зажигания

Для правильной работы системы зажигания компьютеру необходимо считать правильную информацию с датчиков. В последующем эта информация обработается в соответствии с топливными картами, зашитыми в инжектор.

Основной сигнал поступает от датчика коленвала. Этот датчик показывает, в каком положении находится коленвал в данный момент времени и ориентируясь на него, рассчитывает, в какой момент надо впрыснуть топливо, и в какой момент поджечь это самое топливо, в зависимости от оборотов двигателя, которые также определяются по этому датчику.

А вот так выглядит типичный сигнал, получаемый компьютером с датчика коленвала

Обратите внимание на 270°- это как бы нулевая точка, показывающая компьютеру, что произведён оборот двигателя и начинается новый цикл. Достигается это за счёт отсутствия зуба на задающей звёздочке коленвала

Неисправности ремня

Неисправности ремня привода ГРМ могут возникнуть в результате его длительной эксплуатации, а также стать следствием неправильной регулировки или неполадок в работе помпы, натяжного ролика. К ним относятся:

• нарушение целостности ремня (трещины, расслаивание);
• деформация;
• обрыв ремня.

При выявлении любой указанной неисправности, ремень подлежит замене.

Причины обрыва ремня

Одна из распространенных проблем модели — это выход из строя ремня ГРМ. Причины тому могут быть разные:

• Простой износ, вызванный длительным периодом эксплуатации автомобиля;
• Регулярные повышенные нагрузки, при которых двигателю приходится работать в интенсивном режиме;
• Механические повреждения в результате неправильной эксплуатации или полученные при ремонте других узлов;
• Производственный брак.

Со временем он растягивается настолько, что происходит перескок на зубьях шестерни на 1-2 звена. Тем самым нарушается фаза газораспределения, наблюдаются перебои в работе двигателя. Но это самый лучший сценарий подобной ситуации. Худший — это когда ремешок рвется, а клапаны гнутся.

Перечень повреждений ремня грм на ваз 2110

Замена ремня ГРМ ВАЗ 2110 8 клапанов инжектор своими руками проводится:

1. В результате повышенного натяжения поверхность начинает лохматится. Появляются разрывы.
2. Если изделие было слабо натянуто, это приводит к срезанию зуба. В такой ситуации замена ремня ГРМ 8 клапанов на ВАЗ 2110 требуется незамедлительно.
3. Зубцы в значительной степени изношены. Это тоже следствие плохой регулировки натяжения.
4. Поверхность изделия покрывается мелкими трещинами. Происходит такое вследствие его длительного перегрева или переохлаждения.
5. Иногда местом износа является пространство между зубами. Это также результат плохой натяжки ремня.
6. Если из двигателя постоянно вытекает масло, которое попадает на ремень, то изделие снимается. Потом требуется найти и устранить место течи. Ремень ГРМ заменяется на новый.
7. На ВАЗ 2110 8 клапанов ремень ГРМ меняется, если при его установке был допущен перекос. Наблюдается его торцевой износ.

При движении автомобиля необходимо постоянно прислушиваться к шумам. Когда в районе двигателя он отчетливо слышен, значит, нужно остановиться и натянуть ремень.

В некоторых случаях идет перескакивание зуба. О данной проблеме подается сигнал от датчика. Требуется остановиться и провести очередную регулировку привода.

Срок жизни ремня

Время от времени нужно осматривать ремень и производить его замену в том случае, если:

• структура ремня начала расслаиваться;
• на поверхности появились трещины;
• зубцы, которые находятся на внутренней поверхности расходника, повредились.

А вот какие могут быть причины того, что расходник пришел в состояние, когда без его замены уже обойтись не получится:

• расходник не был нормально натянут изначально;
• ремень эксплуатировался дольше положенного;
• на поверхность попало смачное вещество;
• водяная помпа работала плохо;
• натяжной ролик имел люфты.

Если не производить периодический осмотр ремня и не менять его вовремя, то это в конечном итоге может привести к обрыву. А обрыв – это очень серьезно, так как в этом случае произойдет столкновение поршней с клапанами. В результате этого они получат повреждения и моторную часть придется серьезно ремонтировать. Обрыв ременной передачи спровоцирует настоящий хаос, в результате которого серьезные повреждения получат и прочие детали ГРМ.

Производитель обещает, что интересоваться состоянием ремня нужно только после 50 000 км. Это не совсем так, ведь на преждевременный износ расходника могут влиять ряд факторов, таких как агрессивная езда или погодные условия. Поэтому рекомендуется производить осмотр ременной передачи через 20-25 000 км.

Признаки, по которым можно определить необходимость замены ремня ГРМ ВАЗ 2110

Чтоб заменить ремень ГРМ вовремя, нужно отслеживать состояние двигателя. Заменять ремень ГРМ нужно, если:

1. на нем есть подтеки масла;
2. на его поверхности много трещин и следов повышенного износа;
3. повреждены зубцы ремня ГРМ;
4. ремень расслоился, появились порезы, выпуклости или складки;
5. на поверхности появились нитки.

Происходит ли сгибание клапанов на «десятке»

Такая поломка возможна на некоторых моделях двигателей установленных, на «десятке». Для точного понимания, может ли произойти сгибание клапанов, нужно знать, какой из двигателей стоит на машине. Как было отмечено ранее, на «десятках» в различное время устанавливались различные двигатели. На таких моделях двигателей, как 2111, 21114, есть специализированные прорези поршней.

При обрыве клапана упираются в поршни и изгибание е происходит. На прочих типах двигателей таких проточек нет. Некоторые водители протачивают поршни самостоятельно. Это надо делать очень точно, в заранее выверенных точках, если неверно произвести такую операцию, двигатель может потерять компрессию. Поэтому эту работу лучше поручать специалисту.

Ремень ГРМ — что это?

Особенности модели 2110

Из особенностей этой модели можно выделить следующее:

• Наличие вентилируемых тормозных дисков.
• Оцинковка деталей, которые чаще всего ржавели в старых моделях.
• Бортовая система контроля.

Частыми поломками страдает газораспределительный механизм на ваз 2110, а точнее – повреждениями и разрывами ремня ГРМ, который представляет собой замкнутое резиновое кольцо, размеры которого различаются в разных двигателях. Заменить его возможно без особых трудностей, если есть времени в этой процедуре можно разобраться самостоятельно, сэкономив на ремонте в мастерской.

А также, его повреждения могут указывать на проблемы с системой газораспределения, в которых стоит разобраться. Разберём, как заменить ремень и проанализировать повреждения в ГРМ.

О двигателе

Характеристики двигателя модели 2110 достаточно высоки для времени его производства.

На автомобилях 2110 устанавливали самые разные двигатели как карбюраторные, так и инжекторные, с 8 клапанами (Ваз 2111, 21114) и с 16 клапанами (Ваз 21120, 21124).

Перечень моторов Ваз 2110:

• 2111,
• 21114,
• 21120,
• 21124.

ПО стандарту, на ВАЗ 2110 устанавливался 8 клапанный двигатель, в вариациях под номерами 21114 и 2111, которые отличались незначительными характеристиками. Наибольшее признание заработал мотор на 8 клапанов, с маркировкой 21114, за счёт высокой мощности и относительно низкого расхода топлива.

Стандартным рабочим пробегом для этого двигателя считается 250 000 км. При использовании качественного масла, заливаемого в двигатель, можно продлить срок работы авто на 20–30 тысяч км.
