Бесконтактная система зажигания

Неисправности бесконтактной системы

• полный отказ — мотор глохнет и больше не заводится;
• неравномерный холостой ход, выстрелы в карбюратор при резком нажатии педали газа;
• перебои и пропуски циклов во время езды.

Чаще всего встречается первый признак — отказ двигателя, сопровождающийся отсутствием искры. Распространённые причины неполадки:

1. Перегорел резистор, встроенный в бегунок трамблёра.

2. Вышел из строя датчик Холла.
3. Обрыв проводов, соединяющий коммутатор с катушкой либо датчиком.

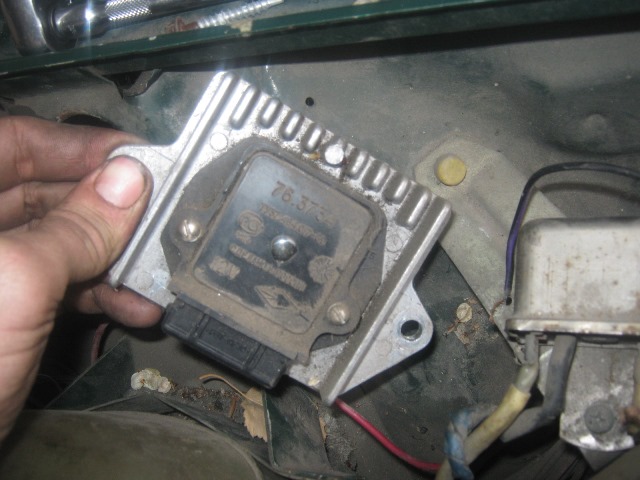

4. Сгорел коммутатор, точнее, одна из деталей электронной платы.

Исправный контроллер после включения зажигания подаёт опорное напряжение на контакты датчика Холла

Поиск «виновника» ведётся способом последовательных замеров в разных точках. Включите зажигание и с помощью вольтметра проверьте напряжение на датчике Холла, контактах трансорфматора и клеммах коммутатора. Ток должен подаваться на первичную обмотку и 2 крайних контакта электромагнитного датчика.

Для проверки контроллера знакомый автоэлектрик предлагает использовать одну из его функций. После включения зажигания коммутатор подаёт ток на катушку, но если вращение стартера не последует, напряжение исчезает. В этот момент и нужно делать замер с помощью прибора либо контрольной лампочки.

Неисправность датчика Холла диагностируется так:

1. Отсоедините высоковольтный кабель от центрального гнезда на крышке распределителя и закрепите контакт в непосредственной близости от кузова, на расстоянии 5—10 мм.

2. Отключите от трамблёра разъем, вставьте в его средний контакт оголённый конец провода.

3. Вторым концом проводника касайтесь кузова, предварительно включив зажигание. Если раньше искры не было, а теперь она появилась, меняйте датчик.

Когда двигатель работает с перебоями, нужно проверять целостность проводки, загрязнённость клемм коммутатора либо высоковольтные провода на предмет пробоя изоляции. Иногда случается запаздывание сигнала коммутатора, вызывающее провалы и ухудшение разгонной динамики. Рядовому владельцу ВАЗ 2106 обнаружить такую неполадку довольно сложно, лучше обратиться к мастеру — электрику.

Причиной нестабильной работы мотора нередко становятся окислившиеся контакты коммутатора

Современные контроллеры, используемые на бесконтактном зажигании «шестёрки», перегорают довольно редко. Но если проверка датчика Холла дала отрицательный результат, то методом исключения попытайтесь заменить коммутатор. Благо, цена новой запчасти не превышает 400 руб.

Процесс замены и настройка

Обязательно приготовьте следующий набор инструментов для монтажа:

• Пассатижи
• Два вида отверток
• Дрель и сверло, диаметр которого совпадает с диаметром саморезов для фиксации коммутатора
• Ключи на 8 и на 10
• Рожковый ключ на 13 миллиметров.

Кстати, гораздо удобнее будет вращать коленчатый вал с помощью вот такого ключа с длинной ручкой:

Сначала производим разборку:

• Снимаем с аккумулятора клемму «на минус»
• Отсоединяем все высоковольтные провода со свечей и с крышки трамблера
• Выкручиваем свечи
• В свечном отверстии первого цилиндра отверткой проворачиваем коленвал до положения поршня в верхней мертвой точке. Метка на вале должна встать напротив длинной метки.

Что делать тем, кто не смог найти специальный ключ для прокрутки вала? Из положения можно выйти, вывесив заднее колесо автомобиля. Вращайте это колесо, и коленчатый вал также будет крутиться.

Теперь демонтируем старую систему:

Снимаем провод высокого напряжения с катушки и крышку распределителя

Обратите внимание, в каком положении находится бегунок. Чтобы лучше запомнить, лучше сделать отметку с помощью мела.

Снимаем с трамблера провода и вакуумную трубку

Отворачиваем гайки крепления и вынимаем распределитель.

Снимаем провода с контактов катушки, отмечая при этом где должны подключаться жилы реле замка и тахометра.

Вынимаем катушку.

Постарайтесь сохранить прокладку, которая находится в посадочном месте распределителя на блоке.

Процесс установки электронного зажигания на Ваз 2106:

• Поставьте прокладку на новый трамблер. Уберите крышку. Бегунок разверните в то направление, которое отметили с помощью мела. Поместите распределитель на место и закрепите его с помощью гайки. Не закручивайте ее до упора пока что.
• Зафиксируйте на место свечи с правильно выставленным зазором. Установите крышку трамблера, подсоедините провода высокого напряжения в соответствии с номерами цилиндров.
• Установите катушку зажигания. Если на ней неправильно установлены контакты, ослабив крепление разверните корпус на пол оборота.
• Поставьте на место коммутатор. Придется повозиться с дрелью. Нужно снять бак омывателя, проделать два отверстия в лонжероне для крепления коммутатора. Некоторые модели, кстати, уже имеют проделанные отверстия. Так что перед тем, как начать сверлить, просмотрите внимательно левую сторону лонжерона. Электронный элемент ставьте не ниже бачка, чтобы случайно не намочить жидкостью в случае протекания.
• Присоедините все провода на свои места. Для этого нужно воспользоваться схемой, которая помещена в упаковку комплекта электронного зажигания.
• Соедините вакуумной трубкой штуцер распределителя с карбюратором.

Выставление зажигания по стробоскопу

Можно отрегулировать момент зажигания по стробоскопу, но «ручной» метод имеет точно такой же эффект. Единственный минус – это более длительная настройка, но зато можно найти самый эффективный момент зажигания, когда двигатель отдаёт максимальную мощность.

Установка зажигания на двигателе ВАЗ фото

«Стробоскоп» (так называют его в народе) – прибор, который в импульсном режиме освещает метку положения коленвала в момент искрообразования. Если проще, то в то время, когда двигатель работает, можно направить луч этого прибора на метку, которая служит для регулирования опережения зажигания. Нам эта метка видна как неподвижная, хотя она находится на шкиве или вращающемся маховике (зависит от модели автомобиля).

Проверка работоспособности систем коррекции стробоскопом:

1. Прогреваем двигатель и убираем «подсос», холостые обороты должны быть отрегулированы по норме (или чуть ниже). Снимаем вакуумную трубку, которая идет от карбюратора к «вакуумнику» трамблёра. Далее в таком режиме регулируем и проверяем установку начального угла опережения зажигания. В «классике» этот угол должен быть от 2 до 7 градусов, это зависит от рабочего объёма двигателя. Например, ВАЗ 2108-2110 – 1100 см. — 6 гр., 1300 см. — 1 гр., 1500 см. — 4 гр. Подробнее лучше узнать в описании автомобиля).
2. При увеличении оборотов двигателя, примерно до 2000, угол опережения должен увеличиваться на 5-7 градусов. Если изменений нет, то это значит, что не работает центробежный регулятор. Основной причиной поломки может быть заклинивание центробежного механизма, чаще всего это происходит из-за окисления. Для ремонта, нужно сделать разборку, чистку и смазку. Помимо этого, часто ломаются и пружины механизма.
3. Чтобы проверить работу вакуумного регулятора опережения зажигания, нужно приложить больше усилий, так как его работоспособность связана с работой карбюратора. Самое главное условие хорошей работы вакуумного корректора — это то, что во время работы двигателя на холостых оборотах, не должно появляться разряжение в трубке, которая идет от карбюратора к «вакуумнику». Оно должно появляться только лишь при увеличении оборотов двигателя. Момент появления разряжения в трубке можно проверить, приложив аккуратно к ней кончик языка. Прикладывать его нужно к тому концу трубки, который мы сняли изначально. Если карбюратор не дает своевременного разряжения в трубке, то вакуумный корректор нормально работать не будет, даже если при механизм трамблёра полностью исправен .

Несколько слов об установке БСЗ на ВАЗ 2106

Подробно описывать процедуру установки не буду, так как сложностей возникнуть не должно. А сам комплект электронной системы зажигания включает в себя следующие элементы:

1. Катушка зажигания
2. Трамблер с крышкой
3. Коммутатор
4. Комплект проводов для подключения

Наглядно все это дело выглядит примерно следующим образом:

Что касаемо установки, то как я и говорил выше, трудностей не возникнет. Катушка и трамблер снимаются с автомобиля, и на их место устанавливаются новые комплектующие. Плюс ко всему, необходимо установить коммутатор, но и для него во многих автомобилях уже есть специально отведенное место. Находится оно с левой стороны подкапотного пространства:

Провода перепутать не удастся при установке, так как там все выполнено в виде штекера. Единственное, что лучше сделать, так это сразу одевать провода от старой к новой катушке зажигания, чтобы там их не попутать.

После того, как электронное зажигание установлено на вашу ВАЗ 2106, сделайте зазор свечей зажигания равным 0,7-0,8 мм. Это нужно в связи с тем, что искра на БСЗ гораздо мощнее, соответственно и зазор должен быть больше. Потому что надо обеспечить необходимую мощность искры между электродами. Подробнее об этом читайте в статье по выставлению зазора свечей зажигания.

Неисправности бесконтактной системы

• полный отказ — мотор глохнет и больше не заводится;
• неравномерный холостой ход, выстрелы в карбюратор при резком нажатии педали газа;
• перебои и пропуски циклов во время езды.

Чаще всего встречается первый признак — отказ двигателя, сопровождающийся отсутствием искры. Распространённые причины неполадки:

1. Перегорел резистор, встроенный в бегунок трамблёра.

   Перегорание резистора, установленного в бегунке, приводит к разрыву высоковольтной цепи и отсутствию искры на свечах

2. Вышел из строя датчик Холла.
3. Обрыв проводов, соединяющий коммутатор с катушкой либо датчиком.
4. Сгорел коммутатор, точнее, одна из деталей электронной платы.

Исправный контроллер после включения зажигания подаёт опорное напряжение на контакты датчика Холла

Поиск «виновника» ведётся способом последовательных замеров в разных точках. Включите зажигание и с помощью вольтметра проверьте напряжение на датчике Холла, контактах трансорфматора и клеммах коммутатора. Ток должен подаваться на первичную обмотку и 2 крайних контакта электромагнитного датчика.

Для проверки контроллера знакомый автоэлектрик предлагает использовать одну из его функций. После включения зажигания коммутатор подаёт ток на катушку, но если вращение стартера не последует, напряжение исчезает. В этот момент и нужно делать замер с помощью прибора либо контрольной лампочки.

Неисправность датчика Холла диагностируется так:

1. Отсоедините высоковольтный кабель от центрального гнезда на крышке распределителя и закрепите контакт в непосредственной близости от кузова, на расстоянии 5—10 мм.
2. Отключите от трамблёра разъем, вставьте в его средний контакт оголённый конец провода.

   Тестовый провод для проверки датчика вставляется в средний контакт отключенного разъёма

3. Вторым концом проводника касайтесь кузова, предварительно включив зажигание. Если раньше искры не было, а теперь она появилась, меняйте датчик.

Когда двигатель работает с перебоями, нужно проверять целостность проводки, загрязнённость клемм коммутатора либо высоковольтные провода на предмет пробоя изоляции. Иногда случается запаздывание сигнала коммутатора, вызывающее провалы и ухудшение разгонной динамики. Рядовому владельцу ВАЗ 2106 обнаружить такую неполадку довольно сложно, лучше обратиться к мастеру — электрику.

Причиной нестабильной работы мотора нередко становятся окислившиеся контакты коммутатора

Современные контроллеры, используемые на бесконтактном зажигании «шестёрки», перегорают довольно редко. Но если проверка датчика Холла дала отрицательный результат, то методом исключения попытайтесь заменить коммутатор. Благо, цена новой запчасти не превышает 400 руб.

Как оно работает?

Несмотря на то, к какому типу относится та или иная система зажигания, все они имеют несколько общих рабочих этапов, предусматривающих накопление нужного заряда, его высоковольтное преобразование, распределение, образование на свечах искр и возгорание топливной смеси. Любой из них требует слаженной и точной работы, а значит, стоит выбирать только проверенные устройства, доказавшие свою надежность. В этом плане, наилучшим вариантом принято считать электронную систему зажигания, где всем рабочим процессом (подачей искры и ее распределением по свечам) управляет электроника.

Электронная система зажигания – это не отдельный, самостоятельный компонент, а составляющая часть системы управления мотором, которая основывается на работе датчика положения коленвала, датчика, фиксирующего частоту его вращения и датчика массового расхода воздуха. Получив от них нужную информацию, ЭБУ принимает решение касательно момента подачи искры и распределения зажигания. Естественно, в блоке управления уже прописаны определенные команды, выполняющиеся после получения и анализа данных с упомянутых датчиков.

В такой системе воспламенения топливной смеси полностью исключены механические движущиеся части, а благодаря специальным датчикам и особому блоку управления, образование и подача искры проходят намного быстрее и надежнее, нежели у аналогичных систем контактного и бесконтактного типа. Этот факт позволяет улучшить работу мотора, увеличив его мощность и снизив потребление топлива. Более того, нельзя не отметить высокую рабочую надежность устройств данного типа.

Бесконтактное зажигание отличается тем, что не зависит напрямую от размыкания контактов, а главную роль в процессе образования искры здесь выполняет транзисторный коммутатор и специальный датчик. Отсутствие прямой зависимости от качества и чистоты поверхности контактной группы гарантирует более эффективное искрообразование. Однако как и в контактном варианте системы зажигания, здесь также используется прерыватель-распределитель, отвечающий за своевременную передачу тока на свечу зажигания. Рабочий принцип бесконтактной системы предусматривает выполнение некоторых действий.

Когда коленвал двигателя приходит в движение, датчик-распределитель формирует соответствующие импульсы напряжения и направляет их на транзисторный коммутатор, задача которого – создавать импульсы тока в первичной обмотке катушки зажигания. В момент прерывания во вторичной обмотке катушки проходит индуцирование тока высокого напряжения. Он подается на центральный контакт распределителя, а оттуда, посредством проводов высокого напряжения, поступает на свечи зажигания. Последние и осуществляют воспламенение топливовоздушной смеси.

В случае увеличения оборотов коленвала, за регулировку угла опережения зажигания отвечает центробежный регулятор, а при изменении нагрузки на силовой агрегат эта задача возлагается на вакуумный регулятор опережения зажигания.

Принцип работы контактного зажигания несколько отличается от вариантов, приведенных выше. Когда контакт прерывателя пребывает в замкнутом состоянии, ток низкого напряжения проходит по первичной обмотке катушки. В процессе их размыкания, во второй катушке происходит индуцирование тока высокого напряжения, и, посредством высоковольтных проводов, он передается на крышку распределителя, после чего расходится по свечам зажигания с определенным углом опережения зажигания.

Как только обороты коленвала увеличиваются, возрастают и обороты вала прерывателя-распределителя, вследствие чего грузики центробежного регулятора начинают расходиться, перемещая подвижную пластину вместе с кулачками прерывателя. Это приводит к тому, что размыкание контактов происходит несколько раньше, из-за чего увеличивается угол опережения зажигания. С уменьшением оборотов коленвала угол опережения зажигания тоже уменьшается.

Более модернизированным типом контактной системы является ее контактно-транзисторный вариант. Он отличается наличием транзисторного коммутатора в цепи первичной обмотки катушки, управление которым выполняется посредством контактов прерывателя. За счет его использования удалось добиться снижения силы тока в цепи первичной обмотки, что положительно сказалось на длительности эксплуатации контактов прерывателя.

18.04.2019

29.01.2020

01.04.2019

16.05.2019

25.04.2019

19.12.2019

15.07.2019

28.01.2016

01.12.2016

01.06.2020

06.03.2018

10.04.2019

22.04.2017

28.11.2019

04.06.2019

24.01.2019

04.05.2018

Макsим: «Всегда знаю, где газ, но плохо знаю, где тормоз»

Подготовка к замене БСЗ

Работа по снятию старого зажигания и монтажу нового не требует никаких специальных инструментов, приспособлений или приборов. Не нужна и смотровая канава, а всю операцию можно провести на улице при хорошем дневном освещении. Достаточно располагать таким инструментарием:

Поворачивать коленвал таким ключом гораздо удобнее

Для начала выполните несколько этапов предварительной разборки:

Первым делом надо отключить аккумулятор

Когда 1-й поршень находится в ВМТ, метки на шкиве и блоке должны совпадать

Сопоставив метки и приготовив новые детали, можно приступать к основному этапу работ.

Устройство системы зажигания ВАЗ 2106

Система зажигания (СЗ) бензинового двигателя предназначена для создания и своевременной подачи импульсного напряжения на свечи зажигания.

Состав системы зажигания

Двигатель ВАЗ 2106 оборудован системой зажигания батарейно-контактного типа.

Автомобили ВАЗ 2106 оборудованы батарейно-контактной системой зажигания

В состав системы зажигания входят:

• аккумуляторная батарея;
• выключатель (замок зажигания с группой контактов);
• двухобмоточная трансформирующая катушка;
• трамблёр (распределитель с прерывателем контактного типа и конденсатором);
• провода высокого напряжения;
• свечи.

Зажигание включает цепи низкого и высокого напряжения. К низковольтной цепи относятся:

• аккумулятор;
• выключатель;
• первичная обмотка катушки (низковольтная);
• прерыватель с искрогасящим конденсатором.

В цепь высокого напряжения входят:

• вторичная обмотка катушки (высоковольтная);
• распределитель;
• свечи зажигания;
• высоковольтные провода.

Назначение основных элементов системы зажигания

Каждый элемент СЗ является отдельным узлом и выполняет строго определённые функции.

Аккумуляторная батарея

Аккумулятор предназначен не только для обеспечения работы стартера, но и для питания цепи низкого напряжения при запуске силового агрегата. В процессе работы двигателя напряжение в цепь подаётся уже не с аккумулятора, а с генератора.

Аккумулятор предназначен для запуска стартёра и подачи питания в цепь низкого напряжения

Выключатель

Выключатель предназначен для замыкания (размыкания) контактов низковольтной цепи. При повороте ключа зажигания в замке на двигатель подаётся (отключается) электропитание.

Выключатель зажигания поворотом ключа замыкает (размыкает) цепь низкого напряжения

Катушка зажигания

Катушка (бобина) представляет собой повышающий двухобмоточный трансформатор. Она увеличивает напряжение бортовой сети до нескольких десятков тысяч вольт.

С помощью катушки зажигания напряжение бортовой сети увеличивается до нескольких десятков тысяч вольт

Распределитель (трамблёр)

Трамблёр используется для распределения импульсного напряжения, поступающего с высоковольтной обмотки катушки на ротор устройства, по контактам верхней крышки. Это распределение осуществляется посредством бегунка, имеющего наружный контакт и находящегося на роторе.

Трамблёр предназначен для распределения напряжения по цилиндрам двигателя

Прерыватель

Прерыватель является частью распределителя и предназначен для создания электрических импульсов в низковольтной цепи. Основу его конструкции составляют два контакта — стационарный и подвижный. Последний приводится в движение кулачком, находящимся на валу распределителя.

Основу конструкции прерывателя составляют подвижный и стационарный контакты

Конденсатор прерывателя

Конденсатор предотвращает образования искры (дуги) на контактах прерывателя, если они находятся в разомкнутом положении. Один его вывод подключается к подвижному контакту, другой — к стационарному.

Конденсатор предотвращает искрообразование между разомкнутыми контактами прерывателя

Высоковольтные провода

С помощью высоковольтных проводов напряжение поступает с выводов крышки трамблёра на свечи зажигания. Все провода имеют одинаковую конструкцию. Каждый из них состоит из токопроводящей жилы, изоляции и специальных колпачков, защищающих контактное соединение.

Высоковольтные провода передают напряжение с контактов крышки трамблёра на свечи зажигания

Свечи зажигания

Двигатель ВАЗ 2106 имеет четыре цилиндра, в каждом из которых установлено по одной свече. Основная функция свечей зажигания — создание мощной искры, способной в определённый момент воспламенить горючую смесь в цилиндре.

Свечи зажигания служат для воспламенения топливно-воздушной смеси

При повороте ключа зажигания по низковольтной цепи начинает течь ток. Он проходит через контакты прерывателя и попадает на первичную обмотку катушки, где за счёт индуктивности его сила увеличивается до определённого значения. При размыкании контактов прерывателя сила тока моментально снижается до нуля. Вследствие этого в высоковольтной обмотке возникает электродвижущая сила, увеличивающая напряжение в десятки тысяч раз. В момент подачи такого импульса ротор распределителя, двигаясь по кругу, передаёт напряжение на один из контактов крышки трамблёра, с которого напряжение через высоковольтный провод поступает на свечу.

Монтаж БСЗ на ВАЗ 2106

Выбирая комплект бесконтактного зажигания, обратите внимание на объем двигателя вашей «шестёрки». Вал трамблёра под мотор 1,3 литра должен быть на 7 мм короче, чем для более мощных силовых агрегатов 1,5 и 1,6 л

Чтобы установить БСЗ на автомобиль ВАЗ 2106, следует подготовить такой набор инструментов:

• ключи рожковые либо накидные размерами 7—13 мм;
• отвёртки с плоским и крестообразным шлицем;
• плоскогубцы;
• дрель со сверлом 4 мм (для крепления электронного блока в лонжероне придётся сделать 2 отверстия под саморезы).

Чтобы просверлить 2 отверстия под коммутатор, можно вместо электрической использовать ручную дрель

Очень рекомендую приобрести накидной ключ 38 мм с длинной рукояткой для откручивания храповика. Стоит недорого, в пределах 150 руб., пригодится во многих ситуациях. С помощью данного ключа легко поворачивать коленчатый вал и выставлять метки шкива для настройки зажигания и ГРМ.

Накидным ключом 38 мм очень удобно поворачивать коленвал за гайку храповика

Первым делом нужно демонтировать старую систему — главный распределитель и катушку:

1. Вытащите из гнёзд крышки трамблёра высоковольтные провода и отсоедините её от корпуса, разблокировав защёлки.

2. Поворачивая коленвал, выставьте бегунок под углом примерно 90° к мотору и поставьте напротив метку на клапанной крышке. Открутите гайку 13 мм крепления распределителя к блоку.

3. Раскрутите зажимы старой катушки и отсоедините провода. Распиновку желательно запомнить или зарисовать.

4. Ослабьте и выверните гайки крепления хомута, снимите катушку и трамблёр с автомобиля.

Извлекая распределитель зажигания, сохраните прокладку в виде шайбы, установленную между площадкой детали и блоком цилиндров. Она может пригодиться для бесконтактного трамблёра.

Перед монтажом БСЗ стоит проверить состояние кабелей высокого напряжения и свечей. Если сомневаетесь в работоспособности указанных деталей, лучше сразу их поменяйте. Исправные свечи необходимо почистить и выставить зазор 0,8—0,9 мм.

Установку бесконтактного комплекта выполняйте по инструкции:

1. Снимите крышку распределителя БСЗ, при необходимости переставьте уплотнительную шайбу со старой запчасти. Поверните бегунок в нужное положение и вставьте вал трамблёра в гнездо, площадку слегка прижмите гайкой.

2. Наденьте крышку, зафиксировав защёлки. Подсоедините кабели свечей согласно нумерации (цифры указаны на крышке).

3. Прикрутите катушку бесконтактной системы к кузову ВАЗ 2106. Чтобы клеммы «Б» и «К» стояли в исходном положении, предварительно разверните корпус изделия внутри крепёжного хомута.

4. Наденьте на контакты провода от замка зажигания и тахометра согласно приведённой выше схеме.

5. Рядом на лонжероне установите контроллер, просверлив 2 отверстия. Для удобства снимите расширительную ёмкость.

6. Подключите жгут проводов к трамблёру, коммутатору и трансформатору. Жила синего цвета подводится к клемме «Б» катушки, коричневого — к контакту «К». Поставьте высоковольтный кабель между крышкой распределителя и центральным электродом трансформатора.

Если в процессе монтажа обошлось без досадных ошибок, автомобиль заведётся сразу. Зажигание можно подстроить «на слух», отпустив гайку трамблёра и медленно поворачивая корпус на холостых оборотах двигателя. Добейтесь наиболее стабильной работы мотора и затяните гайку. Монтаж окончен.
