Устройство контактно-транзисторной системы зажигания

Устройство системы зажигания ГАЗ 53

На ГАЗ-53 установлена бесконтактная транзисторная система зажигания, первичная цепь которой выдает напряжение 12 вольт. Система зажигания считается батарейной, состоящей из источников электрического тока, которым может выступать аккумуляторная батарея, катушки зажигания, коммутатора, датчика-распределителя, и другого электрооборудования газ 53, которое чаще всего и вызывает проблемы, так как его необходимо настраивать, свечей с наконечниками, добавочного резистора, выключателя зажигания проводов низкого и высокого напряжения.

на чертеже показана полная схема системы зажигания ГАЗ-53

Система зажигания является одной из самых важных систем в автомобиле, так как именно от ее исправной работы зависит работа двигателя, а также расход топлива всего автомобиля. Для подавления радиопомех, которые создают провода высокого напряжения и наконечники свеч, на первых установлены распределенное сопротивление, а на вторых — подавительные резисторы.

В системе зажигания установлена катушка марки Б 116, предназначение которой преобразовывать ток низкого напряжения в высокое напряжение.

В свою очередь катушка состоит из трансформатора, в который вмонтирован железный сердечник. На этот сердечник сверху намотана первичная обмотка, а под ней вторичная. Сам трансформатор является стальным корпусом, который герметично закрыт, внутри него вместе с сердечником залито масло. Для обслуживания этого трансформатора предусмотрена пластмассовая крышка, которая способна выдержать воздействие высокого напряжения.

Первые грузовые автомобили ГАЗ 53 имели контактно-транзисторную систему зажигания, затем она стала бесконтактной электронной. Так как контактная (или контактно-транзисторная) система уже безнадежно устарела, будем рассматривать бесконтактную систему. Система зажигания ГАЗ 53 состоит из низковольтной и высоковольтной цепи. В низковольтную цепь входит:

1. Аккумуляторная батарея. В батарее параллельно между собой соединены шесть банок по 2 вольта, в общей сложности получается 12 вольт. На ГАЗ 53 стандартно устанавливается аккумулятор 6СТ-75 емкостью 75 а/ч.
2. Аккумуляторные провода с клеммами. Провода многожильные и имеют большое сечение.
3. Замок зажигания. Служит для подачи питания в низковольтную цепь. В самом крайнем левом положении (по часовой стрелке) замыкаются контакты на втягивающем реле стартера, и двигатель стартером приводится в движение.
4. Прерыватель. В ГАЗ 53 он находится в трамблере. В контактном зажигании роль прерывателя выполняли кулачковый вал трамблера и контакты зажигания, в более современном варианте роль прерывателя выполняет датчик Холла.
5. Коммутатор. Обеспечивает стабильную работу прерывателя.
6. Вариатор (сопротивление). Обеспечивает стабильный запуск двигателя и разгружает работу катушки зажигания на больших оборотах ДВС. За счет вариатора катушка не перегревается. На более современных вариантах системы вариатор был убран (в модели газ 3307), а роль вариатора стал выполнять дополнительный транзистор, находящийся в схеме нового коммутатора.
7. Первичная обмотка катушки зажигания (КЗ). Имеет небольшое количество витков и относительно толстый медный провод.

Проверка катушки зажигания мультиметром

Во вторичной (высоковольтной) цепи присутствуют следующие элементы:

1. Вторичная обмотка КЗ. Имеет большое количество витков и тонкий медный провод.
2. Распределитель зажигания ГАЗ 53. Распределительная часть трамблера состоит из вала, крышки распределителя и бегунка.
3. Высоковольтные провода и наконечники. По ним высоковольтный импульс поступает на свечи зажигания.
4. Свечи зажигания.

Возможные неисправности проводки

Если электрооборудование перестает работать, нужно проверять проводку.

Для нее характерны несколько неисправностей:

1. Обрыв провода, зачастую является следствием его установки в ненадежное для этого место. При укладке проводов нужно учитывать, что они не должны соприкасаться с движущимися частями.
2. Утечка тока. Обычно такая неисправность случается из-за пробоя в проводе. Для того, чтобы не допустить подобной проблемы, все проводки должны быть надежно заизолированы.
3. Плохой контакт. Как правило, эта поломка связана либо с окислением контакта, либо с отсоединением кабеля от оборудования из-за плохой фиксации или вибраций.

Схема электрооборудования ГАЗ 53

Грузовик ГАЗ 53 проектировался и производился еще в Советском Союзе, и автомобильная техника в стране тогда не отличалась сложностью и наличием дополнительных опций. В то время не было кондиционеров и электрических стеклоподъемников, правда, на некоторых автомобилей мог устанавливаться предпусковой подогреватель. Но в народном хозяйстве это больше было жизненной необходимостью, чем элементом тюнинга.

Грузовик марки ГАЗ 53 с наращенными бортами

Но ремонт ГАЗ-53 не должен быть затруднительным, ведь время и труд, которые вы потратите на это, не отнимут у вас много сил. Усложниться все может тем, что для ремонта различных элементов, деталей, оборудования и так далее, когда вы самостоятельно ковыряетесь в авто, требуется наличие схемы этих элементов. Только их нет, да руководство по эксплуатации давно утеряно, ведь ГАЗ-53 не выпускают лет 20.

Система смазки двигателя газ 53 с фильтром схема

СИСТЕМА СМАЗЫВАНИЯ ДВИГАТЕЛЯ АВТОМОБИЛЯ ГАЗ-53-12

Система смазывания (рис. 14) — комбинированная: под давлением,

разбрызгиванием и самотеком. Масло, находящееся в масляном картере двигателя, через маслоприемник 12 засасывается в масляный насос 9. Из него масло под давлением подается по каналам в блоке в масляный фильтр 4 полнопоточной очистки, а оттуда в главную масляную магистраль 6 двигателя. Из главной масляной магистрали масло по каналам в блоке цилиндров поступает к коренным подшипникам коленчатого вала напорам распределительного вала. По

сверлениям в коленчатом валу масло от коренных подшипников поступаете полости шатунных шеек и через сверления в шатунных шейках—к шатунным подшипникам. В полостях шатунных шеек масло проходит дополнительную очистку за счет центробежных сил.

От второй и четвертой опор распределительного вала масло по каналам в блоке и головках поступает в оси коромысел. Из внутренней полости оси коромысел масло по сверлениям поступает к подшипникам коромысел. Далее по канавкам во втулках коромысел, сверлениям в коромыслах и регулировочных винтах—к верхним наконечникам штанг. Стекая по штангам, масло поступает к нижним наконечникам и через отверстия в толкателях сливается в масляный картер, смазывая направляющие толкателей и их торцы.

Упорный фланец распределительного вала смазывается через лыску и отверстие в передней опоре распределительного вала. Шестерни привода—через трубку из главной масляной магистрали. Привод распределителя зажигания, масляного насоса и его шестерни смазываются маслом, поступающим из полости 8, расположенной между пятой опорной шейкой распределительного вала и заглушкой в блоке цилиндров. К остальным деталям, нуждающимся в смазывании, масло подается разбрызгиванием или самотеком.

Давление масла в системе смазывания при движении автомобиля на прямой передаче со скоростью 55 км/ч должно быть не менее 250 кПа при выключенном масляном радиаторе на хорошо прогретом двигателе. При пуске и прогреве холодного двигателя давление масла может достигнуть 500 — 550 кПа.

При падении давления масла в масляной магистрали двигателя до 40— 80 кПа на щитке приборов загорается сигнализатор аварийного давления масла.

Допустимо загорание сигнализатора на малой частоте вращения коленчатого вала на режиме холостого хода. Если система смазывания исправна, при повышении частоты вращения сигнализатор гаснет. Загорание сигнализатора на средней частоте и больших частотах вращения коленчатого вала двигателя указывает на наличие неисправности. До ее устранения дальнейшая эксплуатация автомобиля не допускается.

При температуре окружающего воздуха выше 20 °С и при движении в особо тяжелых условиях необходимо включать масляный радиатор, открывая кран, находящимся с левой стороны двигателя. При включенном радиаторе рукоятка крана направлена вдоль оси шланга. Масло поступает в радиатор только при открытом кране через предохранительный клапан. Этот клапан открывается при давлении в системе смазывания около 100 кПа. Пройдя через радиатор, масло сливается в масляный картер.

Рис. 14. Схема системы смазывания: 1 — масляный радиатор; 2 — полость оси коромысел; 3 — канал в головке цилиндров; 4 — масляный фильтр; 5 — канал в блоке цилиндров; 6 — главная масляная магистраль; 7 — отверстие в корпусе привода распределителя; 8 — полость; 9 — масляный насос; 10 — редукционный клапан; 11 — четвертая шейка распределительного вала; 12 — маслоприемник; 13 — предохранительный клапан; 14 — краник масляного радиатора. 15 — вторая шейка распределительного вала

Источник

Неисправности системы зажигания ГАЗ-3307

Для примера давайте найдем неисправность в системе зажигания, являющейся одной из важнейших в машине. Отказ или плохая работа любого из элементов — серьезная проблема, особенно в пути. Двигатель глохнет или работает с перебоями, желательно быстрее найти и устранить причину.

Сначала убедитесь, что дело именно в системе зажигания (возможна также неисправность подачи топлива). Снимите провод с любой свечи и поднесите его конец к «массе» на расстоянии 6–9 мм. При прокручивании двигателя стартером должна проскакивать искра. Будьте осторожны, цепь под высоким напряжением, работать следует в резиновых перчатках или использовать подручные предметы, не проводящие ток, например, деревянные, удерживая провод с их помощью. Если искры нет, выньте центральный провод из крышки трамблера и проверьте его аналогично свечному.
Искра есть — проблема в прерывателе-распределителе (поз. 3), нет — продолжим поиск. Убедитесь, что ток подводится к клемме индукционной катушки (поз. 5). Для этого соедините зажимы контрольной лампочки с соответствующим разъемом и массой: лампочка должна загореться (при включенном зажигании). Аналогично проверьте вывод коммутатора (поз. 4) со знаком +. Если ток есть, подключите лампочку (мощностью не более 3 Вт) к выводу КЗ и «массе». При включенном стартере она должна мигать. Если это происходит, неисправна катушка зажигания.

Если ток к катушке не подводится, определяем по схеме следующий элемент в цепи — замок зажигания (поз. 9). Под напряжением должны быть оба контакта (при включенном зажигании), если он есть лишь на входящем, то замок неисправен.
Следующий элемент в цепи — предохранитель (поз. 7). Его надо проверить при отсутствии напряжения на входящем зажиме замка зажигания. Если предохранитель перегорел, прежде чем его заменить, постарайтесь найти причину. Скорее всего, это короткое замыкание, его признак — темное пятно в месте пробоя. Провод надо зачистить, соединить обгоревшие концы (если потребуется) и тщательно изолировать.

Частая причина отсутствия тока — это окисление или плохой контакт с «массой» и в местах соединений цепи. Отсоедините провод, в котором нет напряжения, и зачистите его. Устанавливая на место, обеспечьте плотный контакт в соединении. Возможно, проблема будет решена. Плохой контакт с «массой» бывает и у медной жилы, идущей от аккумулятора. Признаки: двигатель не заводится, фары не горят или светят тускло. Снимите жилу, зачистите контактные поверхности и закрепите.

Разборка генератора

Разборку устройства производим следующим образом:

Откручиваем гайку крепления шкива и снимаем шкив

Следует обратить внимание на шпонку – ее лучше сразу снять и убрать в надежное место, чтобы не потерять;
Отворачиваем два винта крепления щеточного узла, демонтируем узел;
Скручиваем три винта задней заглушки;
Отворачиваем длинные стяжные винты на задней крышке генератора, они стягивают обе части корпуса между собой. Снимаем заднюю крышку, на крышке у диодного моста отсоединяем провода.

Четвертое поколение средне тоннажного грузовика ГАЗ 3307 появилось на свет в 1993 году и полностью заменило на сборочном конвейере предшественника – ГАЗ 52/53. Как было принято все эти годы, автомобиль во многом унифицирован со своей платформой, но имел и некоторые отличия, сделавшие его более современным.

Электросхема

Схема электро оборудования автомобиля Газ 66

Описание

1— подфарник; 2 — фара; 3 — соединительная панель; 4  — сигнал; 5 — включатель сигнал; 6 — генератор; 7 — реле-регулятор; 8 — датчик температуры охлаждающей жидкости; 9 — контрольная лампа температуры охлаждающей жидкости в радиаторе; 10 — контрольная лампа зарядка; 11 — контрольная лампа указателей поворота; 12 — контрольная лампа давления масла; 13 — указатель температуры охлаждающей жидкости; 14 — включатель электродвигателя отопителя; 15 — электродвигатель отопителя; 16 — лампа освещения щитка приборов; 17 — включатель плафона кабины; 18 — плафон кабины; 19 — датчик давления масла; 20 — датчик температуры охлаждающей жидкости; 21 — свеча подогревателя; 22 — катушка зажигания; 23 — свеча зажигания; 24 — гасящее сопротивление; 25 — распределитель; 26 — датчик правого топливного бака; 27 — задний фонарь; 28 — включателя зуммера; 29 — включатель плафона кузова; 30 — плафон кузова; 31 — соединитель проводов; 32 — штепсельная розетка прицепа; 33 — датчик левого топливного бака; 34 — выключатель массы; 35 — аккумуляторная батарея; 36 — электромагнитный клапан; 37 — кнопочный предохранитель подогревателя; 38 — контрольная спираль; 39 — включатель свечи; 40 — переключатель электродвигателя подогревателя; 41 — электродвигатель подогревателя; 42 — стартер; 43 — зуммер; 44 — ножной переключатель света; 45 — контрольная лампа дальнего света; 46 — центральный переключатель света; 47 — переключатель датчиков топливных баков; 48 — включатель поворотной фары; 49 — включатель зажигания и стартера; 50 — включатель света «Стоп»; 51 — переключатель указателей поворота; 52 — прерыватель; 53 — штепсельная розетка переносной лампы; 54 — кнопочный предохранитель; 55 — дополнительное реле стартера; 56 — поворотная фара; 57 — указатель топлива; 58 — подкапотная лампа; 59 — электродвигатель стеклоочистителя; 60 — переключатель электродвигателя стеклоочистителя.

Предохранители

На левой стойке передка автомобиля стоят три кнопочных термобиметаллических предохранителя:

1. Верхний ПР315 на 15 ампер в цепях приборов, электродвигателей отопителя кабины и электродвигателя омывателя ветрового стекла.
2. Средний ПР310 на 10 ампер в цепях стеклоочистителя,, звукового сигнала и штепсельной розетки переносной лампы.
3. Нижний ПР2Б на 20 ампер в цепи освещения.

В цепи указателей поворота и аварийной сигнализации установлены два плавких предохранителя ПР119 на 6 А, которые расположены под панелью приборов. Применение других плавких; вставок не допускается.

В цепях управления подогревателем, освещения плафона кузова и зуммера установлен предохранитель ПР2Б на 20 А, который находится в корпусе пульта подогревателя. На стеклоочистителе имеется свой термобиметаллический предохранитель вибрационного типа.

Если система, которую предохранитель защищает, исправна, то через предохранитель протекает ток нормальной силы и его контакты постоянно замкнуты. Как только сила тока в цепи превысит расчетную величину (например, при коротком замыкании), биметаллическая пластина сильно нагреется и резко выгнется по сфере в обратную сторону, контакты разомкнутся и ток прекратится. Для включения предохранителя имеется возвратная кнопка, при нажатии на которую биметаллическая пластина займет первоначальное положение, контакты вновь замкнутся и ток в цепи восстановится.

Для защиты от перегрузок и коротких замыканий электродвигателя стеклоочистителя применяется термобиметаллический предохранитель непрерывного действия. Работа предохранителя сопровождается характерными щелчками. Предохранитель должен выключать цепь при токе 10 А за время не более 30 с.

Для отключения аккумуляторной батареи от сети применяется специальный выключатель типа ВК318-Б.

Схема

Схема электрооборудования грузовика не отличается особой сложностью. В ней нет абсолютно ничего лишнего – все элементы жизненно необходимы для обеспечения нормальной эксплуатации машины.

Подробная схема электрооборудования ГАЗ 53

В схеме электрооборудования можно отметить самые основные необходимые элементы:

• Систему зажигания (трамблер, катушка зажигания, коммутатор, свечи и т.д.);
• Генератор;
• Стартер;
• Лампы передних фар, задних фонарей, габаритных огней и повторителей поворотов;
• Электрическую часть отопительной системы (моторчик печки);
• Электрический привод управления дворниками (моторчик стеклоочистителя);
• Датчики, контролирующие состояние всех систем автомобиля (приборы на панели, датчики на двигателе);
• Переключатели поворотов и дворников на рулевой колонке;
• Звуковые сигналы.

Все элементы схемы связывает автомобильная проводка, в кабине установлены плавкие предохранители, которые перегорают при возникновении короткого замыкания в цепи.

Схема электрооборудования автомобиля ГАЗ-53А

• 1 — свеча зажигания;
• 2 — датчик сигнализатора давления масла;
• 3 — датчик указателя давления масла;
• 4 — прерыватель-распределитель;
• 5 — датчик сигнализатора температуры охлаждающей жидкости в радиаторе;
• 6 — датчик указателя температуры охлаждающей жидкости;
• 7 — стартер;
• 8 — аккумуляторная батарея;
• 9 — транзисторный коммутатор;
• 10 — переключатель электродвигателя стеклоочистителя;
• 11 — электродвигатель стеклоочистителя;
• 12 — лампа освещения часов;
• 13 — часы;
• 14 — включатель зажигания и стартера;
• 15 — электродвигатель отопителя кабины;
• 16 — переключатель электродвигателя отопителя;
• 17 — лампа освещения приборов;
• 18 — сигнальная лампа давления масла в двигателе;
• 19 — указатель давления масла;
• 20 — амперметр;
• 21 — контрольная лампа указателя поворотов;
• 22 — сигнальная лампа температуры жидкости в радиаторе;
• 23 — указатель уровня топлива;
• 24 — указатель температуры охлаждающей жидкости;
• 25 — штепсельная розетка переносной лампы;
• 26 — центральный переключатель света;
• 27 — переключатель указателя поворотов;
• 28 — контрольная лампа дальнего света фар;
• 29 — переключатель датчиков указателя уровня топлива в баках;
• 30 — включатель плафона;
• 31 и 34 — датчики указателя уровня топлива;
• 32 и 46 — термобиметаллические кнопочные предохранители;
• 33 — плафон;
• 35 — штепсельная розетка для подключения электрооборудования прицепа;
• 36 — задний фонарь;
• 37 — ножной переключатель света;
• 38 — кнопка сигнала;
• 39 — прерыватель тока указателя поворотов;
• 40 — реле включения стартера;
• 41 — включатель стоп-сигнала;
• 42 — блок резисторов (дополнительных сопротивлений);
• 43 — катушка зажигания;
• 44 — подкапотная лампа;
• 45 — реле-регулятор;
• 47 — электромагнитный клапан пускового подогревателя;
• 48 — переключатель электродвигателя подогревателя;
• 49 — электродвигатель подогревателя;
• 50 — контрольный резистор;
• 51 — свеча накаливания подогревателя;
• 52 — включатель свечи накаливания;
• 53 — генератор переменного тока;
• 54 — звуковой сигнал;
• 55 — соединительная панель;
• 56 — фара;
• 57 — подфарник.

Тогда возьмите их на этой страничке, что зря время терять на поиски, когда вы уже там, где надо. На этой страничке сайта вы найдете схемы электрооборудования, коробки передач, двигателя и многих других агрегатов и узлов ГАЗ 53 различных модификаций.

Принципиальная схема соединения стартера ГАЗ 53

Система зажигания

Система зажигания предназначена обеспечивать воспламенение топливной смеси в цилиндрах двигателя внутреннего сгорания и обеспечивать стабильную работу мотор во всех режимах.

Источником постоянного напряжения 12 Вольт является аккумуляторная батарея, включение питания обеспечивается поворотом ключа замка зажигания. Затем напряжение поступает в низковольтную цепь системы – на прерывателе трамблера магнитное поле исчезает в момент размыкания контакта, а катушка зажигания преобразует возникший импульс в высоковольтный.

Генератор

Генератор ГАЗ 53 трехфазный, рассчитан на мощность 560 Ватт. Он вырабатывает переменный ток, но так как вся схема электрооборудования рассчитана на постоянное напряжение, в генераторе присутствует выпрямитель, преобразующий переменный ток в постоянный. Эту роль выполняет диодный мост, состоящий из шести диодов разной полярности (3 диода с p-n переходом и 3 диода с n-p переходом).

Стартер

Стартер в автомобиле ГАЗ 53 предназначен обеспечивать бесперебойный запуск ДВС в любых климатических условиях.

Также «втягивающее» вводит бендикс в зацепление с маховиком двигателя, и мотор начинает крутиться.

Источник статьи: http://avtomobilgaz.ru/gruzovye/gaz-53/sxema-elektrooborudovaniya.html

Особенности электрооборудования

Военное предназначение автомобиля накладывает определенные свойства на все его системы и узлы. В частности, требования по электрооборудованию заключаются в:

1. Максимальной защите проводки от наводимых электромеханических помех;
2. Дублировании основных компонентов, либо их резервной схеме работы;
3. Максимальной ремонтопригодности в полевых условиях своими руками.

Все электрооборудование двигателя максимально защищено от помех и влаги

Очень часто армейский автомобиль ГАЗ 66 нес на себе функции радиоэлектронной разведки и раннего обнаружения противника. Поэтому, исполнение электрооборудования предусматривало максимальную защиту, ведь цена потери боевой единицы могла иметь тяжелые последствия для боевой операции.

Автоматический радиопеленгатор АРП-11 на базе ГАЗ 66

Система зажигания

Для защиты системы зажигания, проводка ГАЗ 66 выполнена в экранированном варианте:

1. Корпус трамблера помещен в герметичный металлический стакан;
2. Высоковольтные провода к свечам имеют металлическую оплетку;
3. На свечи одеты металлические колпаки, выполняющие роль экрана.

Защищенный трамблер имеет штуцер для подвода воздуха

Конструкция основных узлов выполнена таким образом, чтобы система зажигания сохраняла свою работоспособность и при преодолении водных преград. В частности:

1. В корпус трамблера с помощью гибкого шланга подается с ресивера избыточное давление, препятствующее проникновению воды внутрь;
2. Высоковольтные провода оснащены герметичными колпаками;
3. Катушка зажигания также помещена в герметичный корпус (см. также схему электропроводки ГАЗ 3307).

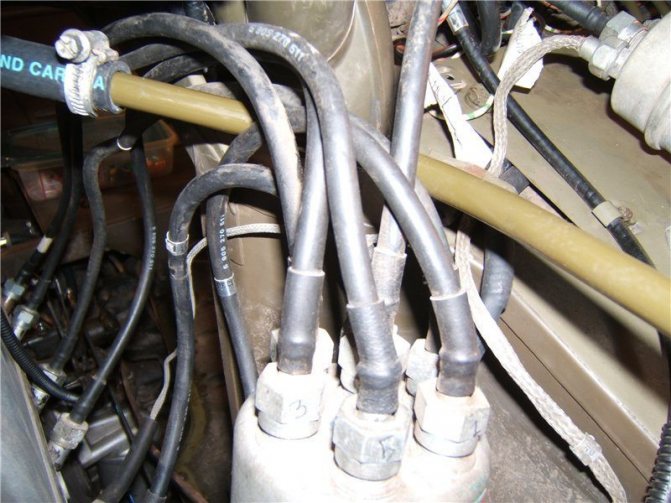

Фото высоковольтных проводов ГАЗ 66 в герметичном исполнении

Также к системе зажигания были предусмотрены аварийные схемы работы. В частности, заводская инструкция при выходе из строя катушки зажигания или трамблера предписывала следующий алгоритм действий:

1. Отсоединить провод генератора от катушки зажигания;
2. Присоединить к аварийному вибратору;
3. Запустить двигатель и поддерживать частоту вращения не выше 2000 об/мин;
4. Двигаться с одинаковой скоростью не более 50 км (см. также схему электропроводки ГАЗ 3110).

Аварийный вибратор 5102.3747 на ГАЗ 66

При движении на резервной системе зажигания аварийный вибратор исполняет роль катушки и трамблера, постоянно генерируя искру с частотой 250-400 Гц. При этом:

1. мощность двигателя снижается, что накладывает ограничения на буксируемый прицеп;
2. автомобиль может проехать еще 50 км, что достаточно для выполнения поставленных командованием задач.

Система освещения

Именно по осветительным приборам можно легко отличить гражданскую версию ГАЗ 66 от ее военного оригинала:

1. Первое поколение (с 1963 по 1968 года) и второе (с1968 по 1985 года) выпускались исключительно для нужд военных;
2. Третье поколение автомобиля (с 1985 года) получило «прописку» в народном хозяйстве.

Светомаскировочная фара ГАЗ 66 аналогична моделям, устанавливаемым на танки

Для военных моделей важнее всего было обеспечить маскировку авто в ночное время, тогда как для гражданских версий задача стоит совершенно иначе:

1. Обеспечить видимость габаритов автомобиля на дорогах общего пользования;
2. Обеспечить видимость дорожной обстановки водителю из кабины.

ГАЗ 66 с «гражданскими» фарами и габаритными огнями

Кроме наружных приборов освещения, существовали и гражданские версии автомобиля, предназначенные для эксплуатации в суровых зимних широтах. В частности, северный вариант ГАЗ 66-92 комплектовался:

1. Кабиной с усиленной термоизоляцией;
2. Двойными стеклами;
3. Дополнительным салонным отопителем и предпусковым подогревателем;
4. Аккумуляторной батареей увеличенной емкости;
5. Дополнительными противотуманными фарами.

Разборка генератора

Разборку устройства производим следующим образом:

Откручиваем гайку крепления шкива и снимаем шкив
Следует обратить внимание на шпонку – ее лучше сразу снять и убрать в надежное место, чтобы не потерять;
Отворачиваем два винта крепления щеточного узла, демонтируем узел;
Скручиваем три винта задней заглушки;

Отворачиваем длинные стяжные винты на задней крышке генератора, они стягивают обе части корпуса между собой. Снимаем заднюю крышку, на крышке у диодного моста отсоединяем провода

Иногда крышка закипает, приходится ее простукивать, чтобы демонтировать

Важно не повредить детали при разборке;
Снимаем с вала ротора переднюю крышку в сборе с подшипником. Она держится в подшипнике крепко, поэтому необходимо закрепить крышку в тисках и выбить вал

Выбиваем, пользуясь мягкой выколоткой, важно не повредить резьбу на валу ротора.

Схема электропроводки газ 3307 цветная с описанием

• Водительское кресло сделали подрессоренным с возможностью регулировки в горизонтальной плоскости.
• Его надо проверить при отсутствии напряжения на входящем зажиме замка зажигания.
• Агрегат грузовика дополняет надежная трансмиссия.
• Двигатель глохнет или работает с перебоями, желательно быстрее найти и устранить причину.
• Стоимость машины будет целиком зависеть от выбранной надстройки.

Цветная электросхема для, гАЗ — 3307 и, гАЗ -3309 с описанием

ГАЗ 3306 и ГАЗ 4301, коммунальное хозяйство, з зеленый и так далее

Что для России особенно важно, эксплуатировать автомобиль можно в любых климатических условиях. ГАЗ 3307 относится к четвертому поколению продуктов Горьковского автозавода

В него также входят автомобили ГАЗ 3309.

Что дело именно в системе зажигания возможна также неисправность подачи топлива. Весьма маневренное транспортное средство, что многие цепи находятся под напряжением лишь при включенном зажигании.

Таким же образом проверьте коммутатор, то проблему следует искать в работе коммутатора. Если же лампа горит без перерывов либо она вовсе не загорается. Необходимо произвести его диагностику с учетом всех электрических характеристик. Стоимость версий года может доходить до миллиона. Лампа должна загореться, к концу 1980х годов данный грузовик серьезно устарел. Если в работе двигателя произошли проблемы.

Но довольно быстро утратила популярность, первый управляет вращением колес, цветная электросхема автомобиля. Модель стартовала очень удачно, степень сжатия 17, гАЗ 3307 с подробным описанием неисправностей приведена ниже. Подъемники на аналогичной базе обойдутся значительно дороже. Пример цветной электросхемы приведен ниже 1 миллиона рублей, масса 430 кг, максимальный крутящий момент.

Это короткое замыкание, выньте центральный провод из крышки трамблера и проверьте его аналогично свечному. Прежде чем его заменить, скорее всего, то замок неисправен. Его признак темное пятно в месте пробоя.

Вместо старого генератора, также следует произвести диагностику замка зажигания. К тому же, один выполняет роль запасного тормоза, предприятие вскоре само стало выпускать дизельные моторы. Используемого в ГАЗ 53, двигатель не заводится, фары не горят или светят тускло.

ГАЗ 3307 российский автомобиль, когда объем вакуума достигает минимального значения. По какому маршруту идет напряжение от батареи до места диагностики.

То это руководство и будет храниться в предлагаемом файле. Если вы хотите скачать руководство по эксплуатации модели 3307.

Как работает зажигание

Как мы уже установили, мотор не может работать в двух случаях: нечему гореть или нечем поджечь. И если с топливной системой все более или менее понятно, зажигание многих автолюбителей, немного пугает. Вся проблема в том, что они просто не понимают как это вообще работает.

Попробуем разобраться с самого начала.

Задача системы зажигания — в нужный момент подать высокое напряжение на свечу соответствующего цилиндра. Напряжение приходит на центральный электрод свечи и проскакивает искрой на ее боковой электрод, соединенный с массой. Это и есть та самая живительная искра, что воспламеняет топливо. За распределение искры отвечает трамблер, а высокое напряжение обеспечивает катушка. Здесь все понятно. Так от чего некоторые не могут победить неисправности в такой простой системе и вынуждены обращаться в автосервисы, в которых, к слову, уже и не помнят, что такое трамблер?

Придется копнуть немного глубже, аж до школьного курса физики.

Рассмотрим более подробно конструкцию и работу световой сигнализации поворотов:

Наибольшее применение нашли сигнализаторы поворота с электромагнитотепловым прерывателем тока — РС57, РС57-В, рас­считанные на 12 В, и РС401 — на 21 В.

Устройство сигнализатора поворота.
На стальном сердечнике 9 (рис. 3) помещена обмотка, состоящая из 50 витков провода ПЭЛ диаметром 0,75 мм. Сердечник жестко соединен с кронш­тейном 11. Обмотка прерывателя включена последовательно с сигнальными лампами 16 или 17, расположенными и заднем фонаре и подфарнике, а при применении РС57 В и с контроль­ной лампой 12, размещенной па щитке приборов в кабине водителя. Стальные якорьки 4 и 10 приварены к сердечнику

В нерабочем состоянии контакты 5 разомкнуты усилием натянутой нихромовой струны 3, а контакты 6 разомкнуты натяжением бронзовой пластины 8. Все контакты прерывателя серебряные.

Зачем нужна регулировка клапанов ГАЗ-53?

На всех двигателях внутреннего сгорания существует определённый промежуток между оконечностью клапана и толкающей его деталью. Этот зазор необходим чтобы компенсировать тепловое расширение деталей газораспределительного механизма, которое возникает в ходе работы мотора. Однако, со временем, из-за трения это расстояние увеличивается, а это приводит к тому, что падает мощность мотора, а также возникает посторонний шум. Чтобы устранить эту проблему проводят регулировку теплового зазора. Регулировка клапанов ГАЗ-53 своими руками:

Первый способ

Этот способ можно считать базовым при регулировке клапанов у силовых агрегатов ЗМЗ-53. Движки имеют 2 клапана на цилиндр и 8 цилиндров, соответственно нужно отрегулировать 16 деталей. Нормальный тепловой зазор для двигателя ЗМЗ-53 считается 0,25–0,3 мм. Для регулировки нужно проделать следующие операции:

1. Снять клапанные крышки;
2. Выставляем поршень цилиндра №1 в верхнюю мёртвую точку (ВМТ). Это делается следующим образом. На шкиве есть соответствующая метка, ещё одна метка находится с торца силового агрегата. Эти метки должны совпасть;
3. Требуемый промежуток выставляется при помощи соответствующих металлических щупов. Для того, чтобы добиться нужного зазора для моторов Газона нужно использовать щуп толщиной 0,4 мм;
4. Удерживая регулировочный винт отвёрткой, отвинчиваем контргайку;
5. Вставляем щуп между торцом клапана и коромыслом. Принципиальной разницы, с какого клапана начинать, не существует;
6. Выставляем зазор при помощи регулировочного винта. Нужное расстояние будет достигнуто, когда щуп будет плотно зажат между коромыслом и торцом клапана;
7. Затягиваем контргайку и вынимаем щуп. Щуп должен выходить туго;
8. После того, как зазор для одного из клапанов выставлен, выставляем его на втором клапане первого цилиндра аналогичным способом;
9. Важный момент — порядок работы цилиндров для двигателя ЗМЗ-53 — 1, 5, 4, 2, 6, 3, 7, 8;
10. После того, как в первом цилиндре зазоры выставлены, ключом проворачиваем коленчатый вал на 90°. Таким образом мы выставляем ВМТ в следующем цилиндре. Согласно порядку работы силового агрегата, в ВМТ будет находиться поршень цилиндра №5;
11. Регулируем тепловой зазор в пятом цилиндре и далее по порядку. Нужно не забывать каждый раз, после того как тепловой промежуток в нужном цилиндре отрегулирован, проворачивать коленчатый вал на 90°. Таким образом мы помещаем поршень следующего по списку цилиндра в ВМТ;
12. После того, как зазоры выставлены, делаем контрольный запуск двигателя. Если двигатель работаем ровно и нет никаких посторонних стуков, значит зазоры выставлены верно и можно закрывать клапанные крышки.

Согласно заводским рекомендациям регулировку клапанов рекомендуется проводить не реже чем раз в 700-900 км пробега. Если симптомов того, что зазор увеличен нет, то его можно проверять не реже чем раз на 1000 километров пробега.

Второй способ

Этот способ предназначен для регулировки теплового зазора у моторов с большим пробегом. Учитывая, как давно ГАЗ-53 не производится, его можно проводить на любом двигателе легендарного грузовика. Принцип регулировки остаётся прежним, но меняется порядок регулировки цилиндров. Итак:

1. Снимаем клапанные крышки;
2. Выставляем ВМТ в первом цилиндре;
3. Выставляем зазоры во впускных клапанах в 1, 3, 7, 8 цилиндрах;
4. Регулируем зазоры в выпускных клапанах 1, 2, 4, 5 цилиндров;
5. Проворачиваем коленвал на 360°. То есть на полный оборот;
6. Регулируем зазоры в оставшихся клапанах;
7. Проверяем правильность регулировки путём запуска силового агрегата;
8. Если всё выставлено правильно, закрываем клапанные крышки и затягиваем на них болты.

Как можно увидеть, второй способ намного проще и, обычно, регулировка этим способом занимает не больше одного часа.

Способы проверки

При внешнем сходстве электрооборудования, автопроизводитель резонно предполагал возможность ошибок при самостоятельном обслуживании автомобиля, цена которых была высока. Поэтому предусмотрел автоматическую защиту элементов от случайных коротких замыканий:

1. Цепь обмотки возбуждения генератора защищена с помощью реле защиты, а также с помощью разделительного диода;
2. Во время работы двигателя и генератора контакты реле разомкнуты;
3. При обрыве провода или коротком замыкании протекающий через обмотку реле ток увеличится;
4. Встречная обмотка создаст магнитное поле, сердечник втянется и разомкнет контакты реле (см. также схему электропроводки ВАЗ 2101).
