Как проверить диодный мост генератора автомобиля

Проверка диодов

Для начала скажем, что перед началом проверки диодов, хорошо бы ознакомиться с тем, как работать с цифровым тестером.

Об этом рассказывается в соответствующих статьях здесь, здесь и здесь.

Диод на электрических схемах изображается символически в виде треугольника (стрелочки) и палочки.

Палочка – это катод, стрелочка (она указывает направление тока, т.е. движения положительных зарядов) – анод.

Проверить диодный мост можно цифровым тестером, установив переключатель работы в положении проверки диодов (указатель переключателя диапазонов тестера должен стоять напротив символического изображения диода).

Если присоединить красный щуп тестера к аноду, а черный — к катоду отдельного диода, то диод будет открыт напряжением с тестера.

Дисплей покажет величину 0,5 – 0,6 В.

Если изменить полярность щупов, диод будет заперт.

Дисплей при этом покажет единицу в крайнем левом разряде.

Диодный мост часто имеет символическое обозначение вида напряжения на корпусе (~ переменное напряжение, +, — постоянное напряжение).

Диодный мост можно проверить, установив один щуп на одну из клемм «~», а второй – поочередно на выводы «+» и «-».

При этом один диод будет открыт, а другой закрыт.

Если поменять полярность щупов – то тот диод, который был закрыт, теперь откроется, а другой закроется.

Следует обратить внимание на то, что катод – это плюсовой вывод моста. Если какой-то из диодов закорочен, тестер покажет нулевое (или очень небольшое напряжение)

Если какой-то из диодов закорочен, тестер покажет нулевое (или очень небольшое напряжение).

Такой мост, естественно, непригоден для работы.

В закоротке диода можно убедиться, если тестировать диоды в режиме измерения сопротивления.

При закороченном диоде тестер покажет небольшое сопротивление в обоих направлениях.

Как уже говорилось, во вторичных цепях используется схема выпрямления из двух диодов.

Но даже на одном диоде падает достаточно большое напряжение по сравнению с выходными напряжениями +12 В, +5 В, +3,3 В.

Токи потребления могут достигать 20 А и более, и на диодах будет рассеиваться большая мощность.

Вследствие этого они будут сильно греться.

Мощность рассеяния уменьшится, если будет меньшим прямое напряжение на диоде.

Поэтому в таких случаях применяют так называемые диоды Шоттки, у которых прямое падение напряжения меньше.

Расположение диодного моста на плате и меры предосторожности

Диодные мосты устанавливаются в блоках питания как импульсных так и трансформаторных. Стоит отметить, что в импульсных блоках, которые сейчас используются во всей бытовой технике, мост установлен на входе 220В. На его выходе напряжение достигает 310В — это амплитудное напряжение сети. В трансформаторных блоках питания устанавливаются они в цепи вторичной обмотки обычно с пониженным напряжением.

Если устройство не работает и вы обнаружили сгоревший предохранитель, не спешите включать прибор после его замены. Во-первых, при наличии проблем на плате предохранитель сгорит повторно. Такой блок питания нужно включать через лампочку.

Для этого возьмите патрон и вкрутите в него лампу накаливания на 40-100 Вт и подключите её в разрыв фазного провода для подключения к сети. Если вы собираетесь часто ремонтировать блоки питания, можно сделать удлинитель с патроном, установленным в разрыв питающего провода для подключения лампы, это поможет сохранить ваше время.

Если на плате есть короткое замыкание — при включении в сеть через неё потечет высокий ток, перегорит предохранитель или дорожка на плате, или провод, или выбьет автомат. Но если мы вставили в разрыв лампочку, сопротивление спирали которой ограничит ток, она загорится во весь накал, сохранив целостность всего вышеперечисленного.

Если короткого замыкания нет или блок исправен допустимо либо легкое свечение лампы, либо полное его отсутствие.

Разновидности диодов

Итак, диоды пропускают ток в прямом направлении и блокируют в обратном. На электрических схемах диоды обозначают черными стрелками, ограниченными поперечной чертой. Символ показывает направление тока в физическом смысле – направленное движение положительных частиц. Чтобы создать прямой ток, к концу стрелки прикладывают минусовой потенциал, к началу – плюсовой. В противном случае диод окажется в «запертом» состоянии.

Диод

При движении электронов за счёт неидеальности молекулярной решётки теряется тепло, что влечёт падение напряжения и в прямом направлении. У кремниевых диодов прямой потенциал выше, на германиевых ниже. Диоды Шоттки характеризует меньшее падение потенциала за счет замены одного полупроводникового слоя металлическим, т.е. в нем нет p-n перехода. Ток потерь увеличивается, а падение напряжения на открытом ключе в прямом направлении рекордно низкое.

Эффект характерен не в любых диапазонах напряжения. Максимально эффективны диоды Шоттки при напряжениях, равных десяткам вольт. Их применяют в выходных фильтрах импульсных блоков питания. Вспомните: номиналы напряжения системника составляют 5, 12, 3 В. Методика построения схем на диоде Шоттки типичная.

Популярная разновидность диодов – стабилитрон. Его рабочая зона – область пробоя. Там, где обычный диод выходит из строя, стабилитрон защищает оборудование. Процесс характеризуется ростом напряжения до номинала и резкой стабилизацией. Через стабилитроны запитывают от высоковольтных линий чувствительные и слабые микросхемы контроллеров импульсных блоков питания, чтобы они нарезали напряжение импульсами большой амплитуды. Без стабилитронов запитывание микросхем решается архисложными методами.

Оценивая диод-стабилитрон при помощи мультиметра, учитывают, что рабочая зона – обратная ветвь. Технически напряжение пробоя для проверки получают от батареек, включенных последовательно, затем проверяют наличие стабилизация. Прямое включение стабилитрона используется крайне редко, прозвон традиционным способом – плохая идея. К стабилитронам относят и лавинный диод, где для стабилизации тока применён эффект ударной ионизации.

Обозначение диода на схемах

Случается, что специфика устройства непонятна. Печатные платы маркированы – каждому элементу соответствует строго определённое обозначение, и мощные диоды выпрямительного моста не спутать с крошечным стеклянным стабилитроном. Худший вариант – клубок проводников с непонятными элементами: то ли диод, то ли резистор необычного вида, либо экзотический конденсатор.

Столкнувшись с подобной ситуацией, аккуратно делают увеличенное фото, потом ищут в интернете по изображению. Хотя маркировка стабилитронов неразборчива, отыскать информацию в сети возможно. Данный шаг намного ускоряет процесс идентификации и оценки работоспособности прибора.

Инфракрасный диод мультиметром проверяется аналогично: снимаем прямое напряжение, потом убеждаемся, что обратно ток не идёт. Для проверки свечения используют видоискатель ночной видеокамеры. Он регистрирует непосредственно инфракрасное излучение объектов. Исправный ИК диод заметен на видоискателе – словно звездочка

Проверяют свечение с тепловизорами, приборами ночного видения, соблюдая осторожность: мощность излучения свето- и ИК-диодов велика, сопоставима с мощностью лазерного излучения

Надпись внутри принтера о наличии лазера нельзя считать шуткой. И ею пренебрегать. Держите сетчатку глаз подальше от инфракрасного диода.

Схема проверки диода

Конструкция выпрямителя

В прямом смысле выпрямитель не в состоянии «выпрямить» переменное напряжение. Название этот узел получил из-за принципа действия входящих в него диодов:

• переменный ток периодически меняет направление движения в цепи;
• диоды пропускают его лишь в одном направлении, отсекают токи обратной полярности;
• чтобы в сети скачки напряжения были незаметны для запитанного потребителя, 3 диода установлены в одном направлении, оставшиеся 3 – в другом.

В настоящее время классическую конструкцию имеют мощные диоды, маломощные полупроводниковые приборы этого типа выполнены в виде кремниевого перехода на плате. Однако для отведения от корпуса или кремниевого перехода высоких температур, и те, и другие модификации либо вмуровываются в пластину теплоотвода, либо оснащаются собственными радиаторами в индивидуальном порядке.

При пробое кремниевого перехода или полноценного диода в корпусе требуется замена диодного моста генератора или отдельных полупроводников, входящих в его состав.

Основной мост диодный

На нижнем рисунке представлены синусоиды и направление движения тока в генераторе и диодном мостике.

Положительным значением условно принято напряжение, направленное к 0 точке обмотки статора. После выпрямителя ток в нагрузке потребителей протекает только в положительном направлении, то есть от «+» генератора к ее массе «–».

Поэтому в диодном мосту силовом (основном) использованы крупногабаритные 25 – 30 А диоды, мощность которых можно повысить дополнительно за счет дополнительного плеча выпрямителя, рассматриваемого ниже.

В отличие от прочих узлов «электростанции авто», визуальный осмотр не позволяет выявить, какие имеются неисправности диодного моста генератора. Для выпрямителя необходима только аппаратная диагностика мультиметром.

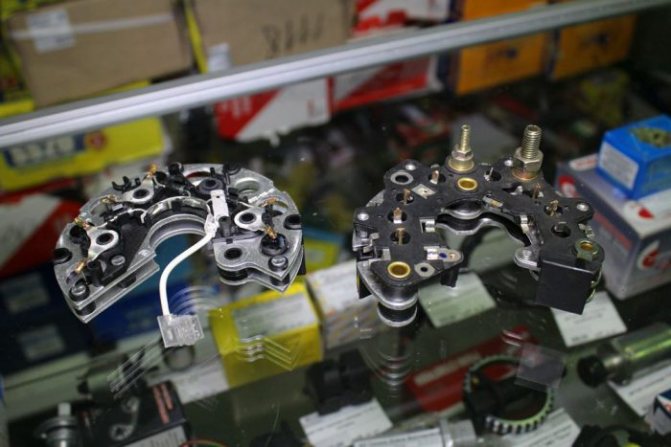

Находятся диоды на теплоотводящей пластине в форме подковы под задней крышкой генератора. На выносных выпрямителях диодный мост расположен вблизи генератора, вместо пластин классической конфигурации может использоваться обычная плата. На корпус каждого диода в этом случае надевается ребристый радиатор.

Дополнительные диоды

Основная сложность конструкции автомобильного генератора заключается в том, что обмотка возбуждения его якоря так же является потребителем постоянного напряжения. Для этой катушки используется собственный диодный мост генератора:

• 3 дополнительных диода отсекают ток АКБ в момент, когда двигатель не работает;
• отрицательные диоды взяты из основного (силового) мостика генератора.

Вместо мощных полупроводниковых приборов использованы малогабаритные 2 А диоды.

Стабилитрон

Поскольку величина напряжения, вырабатываемого генератором машины, напрямую зависит от оборотов коленвала, передающего крутящий момент на его шкив, в бортовой сети возможны «всплески» до 20 В, что вредно для потребителей. Чтобы исключить частый ремонт, проще всего подключить диодный мост выпрямителя через стабилитрон:

• этот полупроводниковый прибор отсекает ток обратной полярности по аналогии с диодом, но только до определенного значения, названного напряжением стабилизации;
• при увеличении напряжения с обмоток статора до 25 – 30 В стабилитрон начинает пропускать избыточное напряжение, но уже в обратном направлении;
• на выводе «+» клеммы генератора при этом сохраняется корректное значение тока для бортовой сети и подзарядки АКБ.

При диагностике выпрямителя проверка диодного моста генератора мультиметром осуществляется косвенным способом:

• нормальный диод должен иметь «бесконечное» сопротивление в одну сторону, 500 – 700 Ом в противоположном направлении;
• если при перемещении щупов тестера показания омметра не изменились, на индикаторе высвечивается 0 или бесконечность, диод пробит, требуется его замена.

Более подробно проверка описана в следующих пунктах данного руководства.

Дополнительное плечо выпрямителя

Для фазных напряжений характерно отклонение графика напряжения от синусоиды. Поэтому схема генератора с дополнительным плечом выпрямителя возможна только при соединении статорных обмоток «звездой»:

• форма фазных напряжений в этом случае отличается от синусоиды на величину гармоники;
• эта характеристика (гармоника третьей фазы) имеется только в фазном напряжении, отсутствует в напряжении линейном;
• мощность гармоники можно использовать в качестве дополнительного плеча, добавив диоды в 0 точке фазных обмоток статора.

Величина плеча составляет 5 – 15% от мощности генератора, но возникает оно только на оборотах более 3000 об/мин. Долговечность выпрямителя зависит так же от работоспособности регулятора напряжения. Зато ремонт доступен владельцу машины после разборки генератора.

Принцип работы автомобильного генератора

Среди поломок автомобиля чаще всего встречается выход из строя электрооборудования. Все электрооборудование можно поделить на источники тока, потребители тока и вспомогательные устройства. К потребителям тока относятся оптика, зажигание, климатическое оборудования, антиблокировочная система колес, системы безопасности, световые приборы и другое оборудование. Все эти системы не будут безотказно работать без отлаженной работы источников питания.

Автомобильный генератор предназначен для преобразования энергии вращения двигателя в электрический ток, который используется для зарядки аккумулятора и питания электрооборудования машины. Устройство приводится в действие от коленчатого вала ременной передачей.

При включенном замке зажигания ток с аккумулятора через щетки идет на обмотки возбуждения, создавая там магнитное поле. Ротор начинает одновременное вращение с коленвалом двигателя, и его магнитное поле пронизывает обмотки статора, создавая переменное напряжение. Выпрямительный блок преобразует ток в постоянный, который питает аккумуляторную батарею и бортовую сеть.

На иностранных и отечественных автомобилях устанавливаются генераторы как собственного производства, так и сторонних фирм-изготовителей. Замена изделия на аналогичное, но другого производителя возможно при совместимом креплении, мощности, аналогичными параметрами генерируемого тока, габаритами и шкива ременного привода. Чаще всего на автомобили устанавливают генераторы следующих фирм:

1. Bosch. Устанавливается на большинство европейских марок машин. Отличается простотой устройства и надежностью.
2. Cargo. Датская фирма, специализирующаяся на выпуске стартеров и генераторов. Поставляет продукцию многим автопроизводителям, цена изделий немного дешевле оригинала.
3. Delco Remy. Американский производитель, присутствующий на рынке комплектующих для автомобилей более ста лет. Продукция отличается безупречным качеством и долговечностью, обладая всеми необходимыми международными сертификатами.
4. Lucas. Крупный британский производитель деталей для автомобилей оригинального качества.
5. Magneton. Чешский производитель, специализирующийся на выпуске стартеров и автомобильных генераторов переменного тока. Продукция характеризуется оптимальным соотношением цены и качества.
6. Valeo. Французский концерн, образовавшийся в результате слияния нескольких фирм, выпускающих генераторы и другие узлы для автомобилей. Продукция конструктивно и по эксплуатационным особенностям сходна с фирмой Bosch.

Как проверить диодный мост генератора мультиметром

Диодный мост в генераторе является своеобразным выпрямителем, с помощью которого переменный ток, вырабатываемый генератором, преобразуется в постоянный. В него входят полупроводниковые диоды в количестве 6 штук, 3 из них – с положительным значением, а 3 – с отрицательным. Каждая из этих групп пропускает ток только в одном, строго определенном направлении.
Переменный ток используется тогда, когда его нужно передать на дальнее расстояние. Для электроприборов, установленных в автомобиле, требуется постоянный ток, в том числе и для зарядки аккумулятора. Поскольку генератор способен вырабатывать лишь переменный ток, то для преобразования в постоянный ток как раз и нужен диодный мост.

В конструкцию входят две металлические пластины, проводящие электрический ток. На их плоскости в порядке очередности устанавливаются диоды. Переменное напряжение, выдаваемое генератором, изменяет направление, в котором движутся электроны. Для того чтобы получить постоянное напряжение, требуется перенаправить их движение в так называемую неправильную сторону, в результате дальнейшей работы фаз будет создаваться постоянный ток. В данной схеме аккумуляторная батарея служит своеобразным конденсатором, который успешно гасит колебания напряжения. При необходимости следует проверить генератор с помощью мультиметра.

Довольно часто происходит выход из строя диодного моста. Подобная ситуация возникает при несоблюдении полярности аккумулятора, или замыкании электрической цепи в самом генераторе. Любые неисправности диодного моста отрицательно влияют на всю бортовую сеть. Если произошел обрыв одного из диодов или диод оказался пробитым, в этом случае в стабильном пульсирующем напряжении на выходе генератора появляются провалы, поскольку неисправный диод прекращает подачу напряжения в бортовую сеть.
Определенную компенсацию провалов берет на себя аккумулятор за счет собственных ресурсов, однако величина общего напряжения сети все равно снижается. Помимо нарушения стабильности, провалы приводят к электромагнитным помехам, отрицательно влияющим на звуковоспроизводящее оборудование. При большом количестве таких нарушений скорее всего потребуется обязательная проверка диодного моста. С этой целью придется проверить генератор на работоспособность мультиметром, предварительно сняв его с двигателя. Диодный мост отсоединяется и прозванивается тестером.

Во время разборки желательно использовать руководство по эксплуатации, поскольку на разных машинах эта операция может отличаться. На одних моделях крепление моста осуществляется болтами, а в других он просто припаивается. На диодный мост и генератор наносятся метки, чтобы избежать путаницы при последующей сборке.

• Мультиметр необходимо перевести в режим измерения сопротивления и установить звуковую индикацию.
• Далее щупы измерительного устройства подключаются к каждому выводу диода. Отрицательный вывод – «минус» соединяется с центральной стальной или алюминиевой пластиной, а положительный вывод соединяется с металлической жилой, выполненной в виде луженого оголенного провода, диаметр которого должен быть не менее 1 мм.
• Чтобы проверить каждый диод, нужно вначале одним щупом коснуться жилы или центральной пластины, а другим щупом – противоположного вывода диода. После этого щупы необходимо поменять местами.
• При исправности диода, мультиметр будет выдавать звуковые сигналы только когда щупы находятся в определенном положении. Если же тестер пищит при всех вариантах подключения, это указывает на то, что диод пробит. Если звуковые сигналы вообще отсутствуют, значит имеет место обрыв диода. Звуковые сигналы должны издаваться прибором, когда проверяется только одна сторона моста.

Существует еще один метод проверки генератора мультиметром. В этом случае используется сопротивление – основная физическая величина. Для проведения измерений таким способом, переключатель нужно установить на отметку 1кОм. Касания щупами осуществляются как и в предыдущем варианте. При проверке одного направления прибор должен выдавать результат 500-800 Ом, а при проверке другого – бесконечность. В этом случае все диоды моста находятся в рабочем состоянии.

С какими неисправностями генератора может столкнуться автовладелец?

• Изнашивается или повреждается шкив;
• Изнашиваются токосъемные щетки;
• Изнашивается коллектор;
• Повреждается регулятор напряжения;
• Изнашивается или повреждается подшипник;
• Повреждается выпрямитель (диодный мост);
• Повреждаются проводка цепи заряда.

Список наиболее часто встречаемых неисправностей аккумуляторной батареи:

• Возникновение короткого зажигания электродов или пластин;
• Механически или химически повреждаются аккумуляторные пластины;
• Нарушается геометрия аккумуляторных банок – появление трещин на корпусе вследствие получения механических повреждения, либо неверной установки.
• Выводные аккумуляторные клеммы окисляются.

Данные неисправности возникают вследствие грубых нарушений правил эксплуатации, а также производственных дефектов и истечения срока эксплуатации. Количество неисправностей генераторной установке гораздо больше, поскольку конструктивное устройство генератора сложнее, чем аккумуляторной батареи. Для того, что бы при возникновении какой-либо неисправности электрического оборудования, в сервисе не обманули, каждый автовладелец должен знать об основных причинах неисправности генератора, и возможный способ ее устранения.

Для предотвращения нежданных поломок необходимо осуществлять межквартальный осмотр электросистем автомобиля.

Существует два типа генераторов: переменного и постоянного тока. В современном легковом транспортном средстве функционирует генератор, работающий по типу переменного тока, в который встраивается выпрямитель. Последствия того, что сгорел диодный мост, могут быть плачевные. Он преобразует переменный ток в постоянный, который необходим для работы электропотребителей авто. Поверхность крышки и корпуса генераторной установки являются местом расположения диодного моста.

Величина рабочего тока зависит от напряжения, которое требуется для работы всех электрических потребителей автомобиля. Значение рабочего напряжения обычно находится в диапазоне от 13,8 до 14,7 В . Работа генераторной установки напрямую зависит от частоты вращения коленчатого вала, поскольку приводным элементом является ремень. Сглаживанием и регулируем тока на выходе из генератора занимается реле-регулятор. Он стабилизирует и предотвращает скачки и провалы рабочего напряжения. В современных генераторах установлены встроенные интегральные регуляторы напряжения, в народе получившие название «Таблетки».

Методы диагностики

Как показывает практика, диодные мосты периодически выходят из строя на любых транспортных средствах, вне зависимости от марки и модели

Также не принципиально важно, используете вы диодные мосты от Valeo, Bosch или любого другого производителя

Читать также: Концевая балка кран балки

Чаще всего в ДМ перегорает один или сразу несколько диодов. Что же касается причин, то тут можно выделить:

• попадание пыли;
• негативное воздействие грязи;
• контакт диодов с маслом;
• накапливание влаги в генераторе;
• ошибка полярности при прикуривании;
• неправильное подключение АКБ;
• перегрузка в электросети;
• ошибки в монтаже электрооборудования;
• заводской брак и пр.

Если задаться целью, то проверку моста можно провести в обычных гаражных условиях. Для подобных задач пользуются лампочкой или мультиметром.

Прежде чем приступить к работе, снимите защитный кожух с ДМ, а также не забудьте отключить выводы на регуляторе. Помните, что на всех мостах положительные, то есть плюсовые диоды оснащаются красными проводами, а минусовые черными. Не перепутайте.

Теперь более подробно про каждый из методов.

Мультиметр

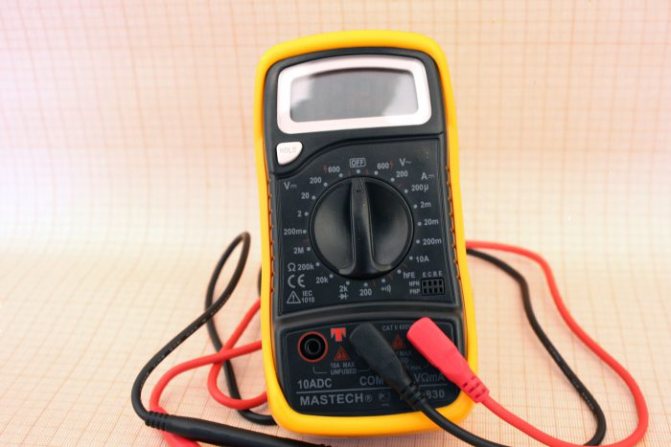

Если для проверки моста вы решили воспользоваться мультиметром, вам потребуется выполнить несколько последовательных процедур.

Весь процесс выглядит следующим образом:

• мост демонтируется с генератора (иначе никак);
• каждый из диодов потребуется проверить отдельно;
• на измерительном устройстве выбирается режим пищалки;
• такая настройка позволит при замыкании щупа услышать сигнал;
• при отсутствии этого режима выбирайте положение 1кОм;
• щупы подводятся к краям диода;
• делается измерение;
• щупы меняются местами.

Теперь что касается результатов измерения. С диодом все отлично, если при одном положении вы видите на экране знак бесконечности, на при втором выдает значение в диапазоне от 500 до 700 Ом.

Если прибор показывает сопротивление более низкого значения, либо в двух положениях имеется знак бесконечности, вы нашли неисправный диод.

Лампочка

Теперь посмотрим, как проводится процедура с помощью обычной лампочки. Это неплохая альтернатива для тех случаев, когда мультиметра нет.

Для работы подойдет самая обычная лампа на 12 В.

• Корпус ДМ подключается к минусу вашей АКБ;
• пластина обязана плотно прилегать к автомобильному генератору;
• один конец лампы подключается к минусу генератора;
• второй на плюсовую клемму 30 через АКБ;
• если лампа горит, то один или сразу несколько диодов вышли из строя;
• проверьте отрицательные диоды;
• минус лампы идет на корпус автогенератора;
• плюс к болту крепления моста;
• если лампа горит или начинает мигать, проблема с отрицательными диодами;
• далее проводится проверка положительных диодов;
• плюс идет на клемму 30, а минус также на крепежный болт;
• когда лампа горит, делаем вывод, что проблема с этой группой диодов;
• также требуется протестировать дополнительные мостовые диоды;
• минус остается на своем месте, а плюс переходит на клемму 61;
• если лампа горит, снова диагностирована проблема.

Для решения выявленной проблемы потребуется выпаять проблемный диод. На его место устанавливается новый.

Никто не запрещает вам просто купить полностью новый ДМ, и установить его на место старого, то тут вопрос уже в более солидной сумме денег.

Суммарно на проверку и ремонт моста уйдет не более 2-3 часов у мастера без особого опыта. Если же вы бывалый автомеханик, тогда вы точно не потратите больше часа своего времени на подобные мероприятия.

А у вас был опыт ремонта или просто проверки диодных мостов на своем автомобиле? Если да, напишите об этом, расскажите, с какими сложностями столкнулись или какие хитрости знаете.

У меня все

Спасибо вам за внимание! Подписывайтесь, оставляйте комментарии, задавайте вопросы и ждите много новых, полезных и интересных материалов!. (1 оценок, среднее: 5,00 из 5)

(1 оценок, среднее: 5,00 из 5)

Подпишитесь на обновления и получайте статьи на почту!

Гарантируем: никакого спама, только новые статьи один раз в неделю!

Генератор представляет собой миниатюрную электрическую станцию, которая обеспечивает питанием многие узлы автомобиля: зажигание, охлаждение, электропроводку. Потому его поломка обязательно повлечет за собой иные неисправности. Чтобы предотвратить проблемы, нужно время от времени обращаться к диагностике и ремонту этой детали.

Любому автомобилисту будет полезно знать, как проверить работу генератора на автомобиле, но для начала нужно разобраться в возможных признаках поломки.

Методы диагностики

Как показывает практика, диодные мосты периодически выходят из строя на любых транспортных средствах, вне зависимости от марки и модели

Также не принципиально важно, используете вы диодные мосты от Valeo, Bosch или любого другого производителя

Чаще всего в ДМ перегорает один или сразу несколько диодов. Что же касается причин, то тут можно выделить:

• попадание пыли;
• негативное воздействие грязи;
• контакт диодов с маслом;
• накапливание влаги в генераторе;
• ошибка полярности при прикуривании;
• неправильное подключение АКБ;
• перегрузка в электросети;
• ошибки в монтаже электрооборудования;
• заводской брак и пр.

Если задаться целью, то проверку моста можно провести в обычных гаражных условиях. Для подобных задач пользуются лампочкой или мультиметром.

Прежде чем приступить к работе, снимите защитный кожух с ДМ, а также не забудьте отключить выводы на регуляторе. Помните, что на всех мостах положительные, то есть плюсовые диоды оснащаются красными проводами, а минусовые черными. Не перепутайте.

Теперь более подробно про каждый из методов.

Мультиметр

Если для проверки моста вы решили воспользоваться мультиметром, вам потребуется выполнить несколько последовательных процедур.

Весь процесс выглядит следующим образом:

• мост демонтируется с генератора (иначе никак);
• каждый из диодов потребуется проверить отдельно;
• на измерительном устройстве выбирается режим пищалки;
• такая настройка позволит при замыкании щупа услышать сигнал;
• при отсутствии этого режима выбирайте положение 1кОм;
• щупы подводятся к краям диода;
• делается измерение;
• щупы меняются местами.

Теперь что касается результатов измерения. С диодом все отлично, если при одном положении вы видите на экране знак бесконечности, на при втором выдает значение в диапазоне от 500 до 700 Ом.

Если прибор показывает сопротивление более низкого значения, либо в двух положениях имеется знак бесконечности, вы нашли неисправный диод.

Лампочка

Теперь посмотрим, как проводится процедура с помощью обычной лампочки. Это неплохая альтернатива для тех случаев, когда мультиметра нет.

Для работы подойдет самая обычная лампа на 12 В.

• Корпус ДМ подключается к минусу вашей АКБ;
• пластина обязана плотно прилегать к автомобильному генератору;
• один конец лампы подключается к минусу генератора;
• второй на плюсовую клемму 30 через АКБ;
• если лампа горит, то один или сразу несколько диодов вышли из строя;
• проверьте отрицательные диоды;
• минус лампы идет на корпус автогенератора;
• плюс к болту крепления моста;
• если лампа горит или начинает мигать, проблема с отрицательными диодами;
• далее проводится проверка положительных диодов;
• плюс идет на клемму 30, а минус также на крепежный болт;
• когда лампа горит, делаем вывод, что проблема с этой группой диодов;
• также требуется протестировать дополнительные мостовые диоды;
• минус остается на своем месте, а плюс переходит на клемму 61;
• если лампа горит, снова диагностирована проблема.

Основные выводы

Варианты, как проверить диод мультиметром, довольно просты и доступны даже непрофессионалам.

1. Перед проверкой необходимо определить тип полупроводника.
2. Для дома удобнее приобрести цифровой мультиметр с более точными измерениями.
3. Новейшие модели тестеров снимают сразу несколько параметров.
4. При проведении проверки необходимо следить за правильным поднесением щупов к соответствующим электродам.
5. Оценка работоспособности дается на основе 2-ух параметров: соответствии величины напряжения типу диодов при прямом подключении и нулевом значении при обратном.
6. Произвести проверку можно не выпаивая полупроводник.

Главное, в ходе процедуры правильно произвести все подключения и верно истолковать полученные данные. Это позволит вовремя произвести замену комплектующей и решить проблему в кратчайший срок и с минимальными затратами.

Выпрямительный блок генератора (диодный мост) автомобиля предназначен для преобразования переменного тока, вырабатываемого генератором, в постоянный с дальнейшей подачей его в бортовую сеть и на зарядку аккумуляторной батареи. Неисправность диодного моста (короткое замыкание, обрыв или «пробой») является причиной исчезновения или уменьшения выдаваемого им тока.

Исправный диод проводит ток только в одном направлении и никак в другом. Если он пропускает ток в обеих направлениях, налицо неисправность — короткое замыкание (диод «пробит»). Если он вообще не пропускает ток ни в каком направлении, налицо другая неисправность — «обрыв». От этого и будем отталкиваться при проведении проверки.

Проверить исправность диодного моста в домашних условиях можно с помощью обычного мультиметра в режиме «прозвонки диодов». Однако, хотя этот способ и проще, но не такой надежный, так как прибор дает совсем небольшие токи нагрузки и неисправный диод можно просто не определить.

Поэтому, диоды следует проверять под нагрузкой, например, с помощью контрольной лампы в несколько ватт — чем больше, тем лучше. Для этого воспользуемся обычной автомобильной лампочкой 12В мощностью 21 Вт, источником тока послужит аккумуляторная батарея. К плюсовой «+» клемме последовательно подключаем лампу с плюсовым проводом, к минусовой «-» клемме минусовой провод. При замыкании проводов лампа загорается.

1. Для начала, проверим диодный мост на короткое замыкание между пластинами. Прижимаем положительный «+» провод к верхней пластине, а отрицательный к нижней. Если лампа не загорелась, то короткое замыкание отсутствует.

*При смене полярности лампа должна загореться, так как ток от нижней пластины свободно проходит через отрицательный и положительный диоды к верхней пластине — цепь замыкается.

2. Проверим положительные диоды на «пробой» и обрыв. Положительный «+» провод прижимаем к верхней пластине, отрицательный «-» поочередно к точкам соединения диодов.

Если диоды исправны, то лампочка не загорается. При смене полярности лампочка загорается — обрыва нет.

3. Проверим отрицательные диоды на «пробой» и обрыв. Отрицательный «-» провод прижимаем к нижней пластине, положительный «+» поочередно к точкам соединения диодов.

Если диоды исправны, то лампочка не загорается. При смене полярности лампочка загорается — обрыва нет.

4. Проверяем дополнительные диоды на «пробой» и обрыв. Прижимаем положительный «+» провод к входу «61» генератора. Отрицательный «-» провод поочередно к точкам соединения диодов.

Если диоды исправны, то лампочка не загорается. При смене полярности лампочка загорается — обрыва нет.

Кроме исправности и неисправности диодов с помощью мультиметра косвенно мы можем определить их качество. Для этого переводим прибор в режим «прозвона диодов» или измерения сопротивления 2000 Ом и проверяем каждый диод.

Он должен показать сопротивление порядка 400-700 Ом, при этом различие в показаниях между тремя диодами не должно превышать 5 Ом. Если какой-либо из диодов показывает значительную разницу, то диодный мост может работать неправильно и его лучше заменить.

Более подробная проверка диодного моста проводится на специальном стенде при помощи осциллографа.
