Замена предохранителей и проверка реле в «калине-2»

Видео инструкция

Иногда требуется полная замена устройства. Для этого необходимы запчасти и стандартная отвертка. Порядок работ выполняется так.

1. Открываем капот, находим аккумулятор и снимаем с него минусовую клемму.
2. Выкручиваем три болта крепления вокруг рукоятки стояночного тормоза, что расположен поверх центрального тоннеля. Осуществляем демонтаж концевика ручного тормоза.
3. Выкручиваем задний саморез крепления, а также дополнительные шурупы по бокам.
4. Снимаем чехол с рычага коробки передач, а затем поднимаем чехол тоннеля.
5. Отключаем штекер с питанием, приходящий на цепь электропроводки.
6. Нажимаем специальные защелки, удерживающие сам прибор. После того, как он выскочит, можно его заменить.
7. Далее устанавливаем новую деталь на Лада Калина и осуществляем процесс обратной сборки.

Расположенное ниже видео поможет понять, где находится, а также как заменить предохранитель прикуривателя модели Лада Калина.

АКЦИЯ: РАСПРОДАЖА НОВЫХ АВТО 2021 ГОДА ВЫПУСКА

Перед заменой предохранителя необходимо определить и устранить причину перегорания предохранителя. Во избежание выхода из строя элементов системы управления двигателем нельзя устанавливать предохранители с увеличенным номиналом или самодельные. Иногда нить предохранителя остается целой, в то время как ее соединение внутри предохранителя нарушено. Визуально определить такую неисправность невозможно. В этом случае оценить состояние предохранителя можно при помощи омметра. Полное описание предохранителей калины вы найдете ниже.

Где расположен монтажный блок реле и предохранителей Калины.

С левой стороны, за панелью управления наружным освещением.

1. Потянув за выступ на левой стороне панели приборов, открыва­ем крышку монтажного блока.

2. Вот и сам монтажный блок.

Чтобы по-лучше рассмотреть схему расположения предохранителей калины нажмите на изображении.

Назначение предохранителей калины расположенных в блоке салона автомобиля.

Монтажный блок предохранителей и реле: 1 — место установки реле включе­ния стеклоочистителя фар, K1; 2 — реле включения дальнего света фар, K7; 3 — реле включения звукового сигнала K8; 4 — реле включения стеклоподъемни­ков дверей калины, K2; 5 — место установки реле включения противотуманных фар, K9; 6 — реле стартера; 7 — реле вклю­чения обогрева заднего стекла, K10; 8 — дополнительное реле, K4; 9 — реле включения подогрева сидений, K11; 10 — реле включения указателей пово­рота и аварийной сигнализации, K5; 11 — место установки резервного реле калины, K12; 12 — реле включения стеклоочис­тителя и стеклоомывателя ветрового стекла, K6; 13 — пинцет для извлечения предохранителей и реле с маленьким кор­пусом; 14 — пинцет для извлечения реле; 15 — запасные предохранители; 16 — ме­сто установки предохранителя АБС, F28: 17 — предохранитель электроусилителя рулевого управления, F27; 18 — предох­ранители F1—F26

Расшифровка реле и предохранителей в основном блоке Лады Калины.

Перед заменой предохранителя необходимо определить и устранить причину перегорания предохранителя. Во избежание выхода из строя элементов системы управления двигателем нельзя устанавливать самодельные предохранители или с увеличенным номиналом.

Монтажный блок реле и предохранителей Калины.

Монтажный блок реле и предохранителей Лады Калины находиться с левой стороны, за панелью управления наружным освещением. Чтобы добраться до предохранителей и реле, нужно потянуть за выступ на левой стороне панели приборов и открыть крышку монтажного блока.

1. Потянув за выступ на левой стороне панели приборов, открыва­ем

2. Монтажный блок Лада Калина.

Расшифровка реле и предохранителей в основном блоке Лады Калины.

К1 – реле омывателя фар;К2 – реле включения цепи стеклоподъемников;КЗ – реле включения стартера;К4 – дополнительное реле (реле зажигания);К5 – реле включения указателей поворота и аварийной сигнализации;Кб – реле включения омывателя и очистителя ветрового стекла;К7 – реле включения дальнего света фар;К8 – реле включения звукового сигнала;К9 – реле включения передних противотуманных фар;К10 – реле включения обогрева заднего стекла;К11 – реле включения цепи обогрева передних сидений;К12 – резервное реле.

Диагностика и замена предохранителя

Кроме прикуривателя, к цепи подключаются дополнительные компоненты. На Калине 2 второго поколения в схему введены обогреватели сидений. В таком случае одновременно перестают работать оба устройства.

Блок предохранителей в автомобиле отечественного производства находится в левой части центральной консоли. Возле него располагается регулятор подсветки. Блок защищен декоративной накладкой. Чтобы удалить ее, отщелкивают пластиковые крепления, удерживающие крышку. С обратной стороны находится управляющий модуль с реле и защитными элементами. Схема размещения этих деталей на Калине 1 поколения бывает следующей:

• предохранитель 1 отвечает за работу поворотников, приборной панели, он же регулирует работу блокировщика двигателя;
• № 2 участвует в работе стеклоподъемников, она необходима для предотвращения повышения нагрузки на электромотор;
• под № 3 расположено реле аварийной сигнализации;
• 4 предохранитель защищает систему очистки и омывания ветрового стекла;
• деталь № 5 регулирует работу печи;
• 6 клемма предназначена для обозначения предохранителя гудка;
• 7 деталь участвует в работе приборов подсветки салона;
• под № 8 находится реле обогрева стекла;
• 9 и 10 — предохранители правых и левых габаритных огней;
• 11 — задние противотуманные фары;
• 12, 13 — правый и левый ближний свет;
• 14, 15 — левый и правый дальний свет;
• 16 и 17 — правая и левая противотуманные фары.
• 18 — обогрев сидений;
• под № 19 находится блок АБС;
• деталь № 20 — предохранитель прикуривателя.

Расположение элементов в автомобилях других модификаций может отличаться.

Проверка

Для проверки работоспособности предохранителя и блока прикуривателя вынимают защитный элемент. При выявлении обрыва плавкой сердцевины деталь требует замены. Если признаки неисправности отсутствуют, осматривают идущие к прикуривателю провода. Они не должны иметь потертостей или изгибов.

Главная причина частого перегорания предохранителя — неправильная эксплуатация гнезда прикуривателя. Предохранитель постоянно выходит из строя при подключении слишком мощных приборов. Не менее распространенной неисправностью считают короткие замыкания, периодически возникающие в цепи.

Если на Лада Калина не работает прикуриватель, а водитель не нашел поломку, связанную с перегоранием предохранителя, блок нужно отремонтировать или полностью заменить. Для работы потребуется набор отверток и новые детали.

Как вынуть

Извлечение устройства из центральной консоли автомобиля выполняют так:

1. Получают доступ к монтажному блоку, находящемуся в моторном отсеке. Снимают отрицательную клемму с аккумуляторной батареи.
2. Удаляют 3 крепежных элемента, расположенных возле ручки стояночного тормоза. Последний находится поверх центрального тоннеля.
3. Снимают концевик стояночного тормоза.
4. Вынимают задний шуруп крепления, дополнительные боковые винты. Снимают накладку с ручки коробки передач. Демонтируют панель тоннеля.
5. Отсоединяют питающий штекер, подключаемый к электрической цепи. Нажимают на фиксаторы, после чего можно легко снять прикуриватель. Достают блок, затем устанавливают новый.

Ремонт прикуривателя помогает устранить неисправности, не связанные с поломкой плавкого защитного элемента:

1. Нарушение контакта. При длительном и частом использовании гнездо разбалтывается, металлические пластины смещаются. В таком случае подгибают усики на патроне, паяют отошедшие контакты.
2. Окисление или коррозия металлических элементов. Устранить проблему помогает зачистка пораженных областей наждачной бумагой.
3. Перегорание нихромовой спирали. В этом случае блок вытаскивают и заменяют.

При замене прикуривателя на Калине выполняют разборку устройства стандартным способом. Устанавливают выбранный аналог. Черный провод подключают к корпусу блока, заземляют путем вывода на кузов. Желтый провод подсоединяют к аккумулятору и осветительному кольцу прикуривателя. Красный подключают к предохранителю и батарее.

Расположение реле Лада Калина

Реле безопасности расположены в том же блоке слева от ноги водителя, что и предохранители. Ниже указан перечень для основных комплектаций Калины. В случае с более дорогими «Норма» и «Люкс» необходимо учесть, что разница между ними минимальна, но она все же есть и часть реле в первой отсутствуют.

Номер реле	Сила тока, ампер	Назначение в комплектации «Стандарт»	Назначение в комплектациях «Норма» и «Люкс»
К1	50	Разгрузочное реле
К2	30	Дополнительное реле стартера
К3	30/40	Реле стеклоочистителя	Реле электровентилятора охлаждения радиатора
К4	30	Реле электровентилятора охлаждения радиатора
К5	30	Реле указателей поворота	Реле муфты компрессора кондиционера
К6	30	Реле электростеклоподъемников	Реле обогрева заднего стекла
К7	20	Реле дальнего света фар
К8	20	Реле звукового сигнала
К9	20	Реле ближнего света фар
К10	20	Резервный	Реле света заднего хода (в комплектациях с АКПП)
К11	20	Главное реле ЭСУД
К12	20	Реле топливного насоса
К13	20	Реле обогрева сидений
К14	30/70	Реле аварийной сигнализации	Реле обогрева ветрового стекла
К15	30	Реле обогрева заднего стекла	—
К16	30	Реле аварийной сигнализации дополнительное	—

Владельцы Kalina с функцией «ЭРА-ГЛОНАСС» найдут в своем монтажном блоке такие реле:

Номер реле	Сила тока, ампер	Назначение реле
K1	50	Разгрузочное реле выключателя зажигания
K2	30	Дополнительное реле стартера
K3	30	Реле очистителя ветрового стекла (ОВИ) / Реле автозапуска
K4	30	Реле электровентилятора радиатора максимальной скорости (ОВИ)
K5	30	Реле поворотов и аварийной сигнализации (ОВИ)
K6	30	Реле обогрева заднего стекла
K7	20	Реле дальнего света фар
K8	20	Реле звукового сигнала
K9	20	Реле ближнего света фар
K10	20	Реле муфты компрессора кондиционера (в исполнении с кондиционером или климатической установкой)
K11	20	Главное реле ЭСУД
K12	20	Реле топливного насоса
K13	20	Реле обогрева сидений (ОВИ)
K14	70	Реле обогрева ветрового стекла (для отдельных вариантов исполнения(ОВИ))
K15	20	Реле включения аварийной сигнализации
K16	30	Реле питания аварийной сигнализации/реле включения лампы заднего хода (ОВИ)
K17	30	Реле питания электростеклоподъемников/реле вентилятора радиатора в режиме автозапуска
K18	30	Реле электровентилятора радиатора минимальной скорости (ОВИ)

Где находится реле стартера

Оно расположилось в монтажном блоке вместе с предохранителями. Последний находится слева от колонки руля и положения водительских ног. Его крышку можно определить по нахождению на ней регуляторов направления света фар и приборной панели.

Расположение реле бензонасоса

Находится среди остальных электроэлементов подобного типа в монтажном блоке. Чтобы добраться до него, надо открыть крышку с помощью маленькой отвертки с плоским наконечником и найти элемент под номером К12.

Расположение реле вентилятора

Отвечает за охлаждение радиатора и его исправность необходимо проверять в случае обнаружения перегрева. В стандартной комплектации оно обозначено как К4, а в люксовой, также, — как К3. Добраться до него можно таким же способом, как и до других подобных элементов – открыв крышку блока предохранителей, расположенного по левой стороне от центральной консоли, и выведя его наружу посредством ключа-десятки.

Расположение реле поворотов

За поворот отвечает реле под номером К5, расположенное на схеме в ее верхней левой части. Элемент, как и другие реле, помещен в блок предохранителей, находящийся в салоне Лады Калины.

Расположение реле дворников

Реле стеклоочистителя имеет номер К3 для стандартных комплектаций Lada Kalina и находится среди других электроэлементов в специальном блоке, вместе с предохранителями электроцепей.

Силовые предохранители

Наименование	Мощность, ампер	За что отвечает
FF1	50	Обогрев лобовых стекол
FF2	60	—
FF3	60	Генератор
FF4	40	Вентилятор охлаждения мотора
FF5	50	Электроусилитель руля
FF6	40	Мотор АБС

Руководство по замене блока предохранителей на Lada Kalina, расшифровка

Автомобиль Лада Калина заслужил репутацию комфортного и надежного автомобиля. Но, как и все транспортные средства, и он не застрахован от различного рода поломок. Достаточно часто отказывает то или иное электрооборудование. Некоторые поломки некритичны, к примеру, не работает прикуриватель, но есть и такие, что могут полностью сделать недвижимым ваше транспортное средство.

Это, в первую очередь, отказ такого важного узла, как бензонасос. Не всегда для того, чтобы восстановить работоспособность потребителя, нужно его менять, очень часто вполне достаточно для восстановления его работоспособности заменить предохранитель и реле, отвечающее за него

Автомобиль Лада Калина

Сразу скажем, что на автомобиле Лада Калина электроцепи защищены электропредохранителями и реле, размещенными в нескольких отсеках. К примеру, предохранитель, отвечающий за прикуриватель, расположен в основном отсеке под панелью, а бензонасоса — в дополнительном.

Все блоки с электропредохранителями установлены в легкодоступных и удобных местах, поэтому смена и проверка защитных элементов не вызовет трудностей даже у начинающего автолюбителя.

Где находится блок предохранителей?

Самый большой отсек, в котором собрана большая часть предохранителей и реле, расположен в левой части приборной панели и закрыт крышкой. Второй, в котором расположены элементы, отвечающие за системы управления силовым агрегатом, расположен в облицовке туннеля пола. Именно в нем находится предохранитель бензонасоса.

Расположение блока предохранителей и реле на Ладе Калина

Инструкция по снятию и замене

Замена и определение негодного элемента как в первом, так и во втором блоке происходит примерно по одинаковой схеме, поэтому рассмотрим процесс замены на примере того, который установлен слева от приборной панели.

Схема на обратной стороне крышки

Подготовка

Обязательно запомните, что перед тем, как проводить работы с электрооборудованием, неважно, отказал прикуриватель или бензонасос, первым делом нужно обесточить систему. Для этого глушим двигатель и снимаем минусовую клему аккумуляторной батареи

В этом видео показано, как можно быстро решить проблему с перегоревшими предохранителями на Ладе Калине.

1. Находим расположение блока, это несложно — конструктора расположили его в левой стороне торпедо под крышкой.
2. Открываем крышку.
3. По схеме и таблице устанавливаем расположение необходимого нам защитного элемента.
4. В блоке находится пинцет, при помощи которого извлекаем требуемый элемент.
5. Осматриваем его.
6. Проверяем при помощи омметра или лампы.
7. Если спираль перегоревшая ставим новый, равноценный по номиналу.
8. Подсоединяем снятую клемму АКБ.
9. Заводим автомобиль.
10. Смотрим, заработал ли наш потребитель или нет.
11. Если все в порядке, значит работа окончена. Если потребитель не заработал или электропредохранитель перегорел снова, значит все серьезнее. Возможно, нужно провести проверку цепи или демонтировать потребитель и проверить его.

Схема расположения реле и электропредохранителей

Расшифровка схемы представленной на фото.

Запрос вернул пустой результат.

Работы с блоком, в котором находится элемент защищающий бензонасос и другие элементы, несущие ответственность за работу двигателя, проводятся аналогично.

Запрос вернул пустой результат.

Защитный элемент рассчитанный на 15 ампер, отвечающий за бензонасос Лады Калина, на фото обозначен F2. Для того, чтобы его снять, понадобиться пинцет. Все остальные работы проходят также как в большом отсеке.

Рекомендации по эксплуатации

1. Если вы — ответственный автовладелец, то обязательно возите с собой комплект электропредохранителей различного номинала. Возможно, они выручат вас в какой-то момент.
2. Ни в коем случае не ставьте проволочки или жучки. Это может привести не только к выходу из строя электропотребителя, но и привести к пожару.
3. Допустима замена только на элемент такого же номинала.
4. Перед работами не забывайте обесточить систему.

Извините, в настоящее время нет доступных опросов.

Видео «Последствия применения некачественных электропредохранителей»

В этом видео показано, какая опасность подстерегает водителя в случае, если он решит сэкономить и установить дешевый китайский электропредохранитель. При замыкании в нем не перегорает токопроводящая часть, а он начинает просто дыметь. Такая экономия может привести к пожару. Приобретайте комплектующие и расходники только в магазинах с хорошей репутацией иначе вы рискуете потерять свой автомобиль.

Распространенные неисправности

Как и любое другое электромеханическое устройство, прикуриватель Приоры имеет свойство ломаться. Иногда это может быть вызвано дефектами конструкции, иногда сбоями в бортовой цепи машины, а иногда и по вине самого пользователя. К частым неисправностям прикуривателя можно отнести:

• западание тех самых биметаллических «ушек»;
• перегорание спирали;
• нарушение контакта в разъеме;
• перегорание предохранителя.

К неисправностям также можно отнести и перегорание лампы подсветки, однако, это больше относится к снижению уровня комфорта, нежели к серьезным поломкам. К тому же, она нисколько не влияет на работу самого устройства, и легко устраняется путем замены лампы.

Западание ушек характеризуется отсутствием фиксации патрона в нажатом положении. Оно может быть вызвано либо низким качеством металла, из которого они изготовлены, т.е. дефектом, либо же высокой интенсивностью или длительным периодом использования прикуривателя.

Проблема решается путем подгибания «ушек» внутрь при помощи тонкой отвертки, естественно после обесточивания бортовой цепи. Если после недолгого использования проблема возникает вновь, прикуриватель лучше заменить.

При перегорании спирали патрон фиксируется при нажатии, однако не нагревается. Диагностируется неисправность путем прозвона при помощи автомобильного тестера. Спираль не рекомендуется восстанавливать, так как это может повлечь снижение ее сопротивления, что внесет нежелательные коррективы в работу бортовой цепи. В этом случае прикуриватель также необходимо заменить.

Нарушение контакта несложно определить, сняв облицовку тоннеля и проверив состояние разъема. Эта неисправность не критична, и может быть устранена самостоятельно за несколько минут.

А вот, что касается предохранителя, то эту неисправность есть смысл рассмотреть отдельно, так как его неисправность чаще всего вызвана человеческим фактором.

Как заменить предохранители и реле автомобиля Лада Калина

Большинство электрических цепей автомобиля защищено плавкими предохранителями.

Мощные потребители (обогрев заднего стекла, электростеклоподъемники дверей и т. д.) подключаются через реле. Большая часть реле предохранителей установлена в монтажном блоке реле и предохранителей, расположенном в салоне автомобиля. Реле и предохранители системы управления двигателем расположены в салоне в отдельных блоках.

рис. 1

Монтажный блок реле и предохранителей находится в панели приборов под крышкой, слева от рулевой колонки. В крышке установлен блок управления наружным освещением, подсветкой приборов и регулятором направления пучков света фар.

рис. 2

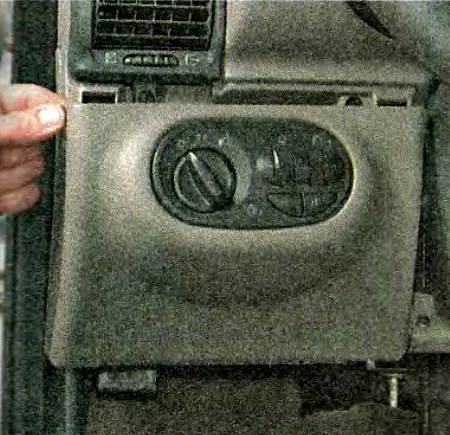

Для доступа к монтажному блоку поддеваем за приливы крышку панели приборов с левой и правой стороны.

рис. 3

И опускаем крышку

Маркировка гнезд для предохранителей и реле нанесена на корпусе монтажного блока, а на внутренней стороне крышки приведена схема расположения и указано назначение предохранителей и реле.

Перед заменой реле и предохранителей отсоединяем клемму провода от «минусового» вывода аккумуляторной батареи.

Неисправный предохранитель определяем по перегоревшей перемычке.

Для замены предохранителей используем маленький пластмассовый пинцет.

Реле малого размера тоже заменяем с помощью маленького пинцета.

Для замены большого реле используем большой пинцет.

Чтобы проверить контакты наконечников проводов, нужно извлечь монтажный блок из гнезда панели.

Для этого крестообразной отверткой отворачиваем саморез, который крепит монтажный блок внизу. Тянем, блок на себя, выводим два его боковых фиксатора из прорезей металлических кронштейнов панели приборов.

Вынимаем блок из гнезда панели приборов.

рис. 8

После проверки устанавливаем блок в обратной последовательности.

Лада калина не работает прикуриватель

Современные автолюбители редко используют данное гнездо по своему непосредственному назначению. В разъем прикуривателя подключают дополнительные устройства типа зарядки для телефона. Однако со временем прибор ломается.

При наличии необходимых знаний и инструмента замена прикуривателя на автомобиле Лада Калина – несложная процедура. Для ремонта понадобятся только стандартный набор шестигранников, отвертка, плоскогубцы и паяльник

О том, почему возникает неисправность, как ее выявить и провести замену прибора, зачем обращать внимание на предохранитель, читайте в статье

Быстро и просто меняем прикуриватель на Калине и Гранте

Прикуриватель в автомобиле важен не только для курящих водителей, он может служить дополнительным источником питания для различных устройств и приборов. Однако, как и любой механизм, он может сломаться. В статье рассматривается его устройство, назначение, дается инструкция, как снять прикуриватель на Калине, Гранте и поставить новый.

Устройство и предназначение прикуривателя

Устроен прибор просто:

• металлический патрон со спиралью из нихрома;
• кнопка;
• пластиковая рукоятка.

На приборной панели есть специальная розетка, в которую вставляется прикуриватель. При нажатии на рукоятку устройство подключается к бортовой сети автомобиля. Через нихромовую спираль проходит ток, она нагревается. Как только температура становится максимальной, срабатывает термореле, происходит щелчок, прикуриватель возвращается в первоначальное положение.

Разогретая спираль для прикуривания

На первых моделях автомобилей прибор использовался непосредственно для прикуривания, но с развитием технологий его применение значительно расширилось. В настоящее время все внешние электронные устройства подключают через него: пылесосы, навигаторы, зарядные устройства, антирадары, мобильные телефоны.

На сегодня 12-вольтовая розетка машины стала незаменимой, ее поломка сразу ощущается рядом неудобств.

Характерные неисправности

Причины, по которым не работает прикуриватель, могут быть разные. Одна из них — сгоревший предохранитель. Он может перегореть из-за подключаемых устройств, например компрессора или разветвителя. Для устранения неисправности нужно открыть монтажный блок, вытащить сгоревший предохранитель и вставить новый. Подойдет обычный флажковый предохранитель на 15 или 20 Ампер.

Плавкие предохранители, перечень и описание

Электрическая схема автомобиля «Калина-2» в сумме может содержать до 38-ми плавких предохранителей. Блок, установленный под капотом, содержит 6 предохранителей, рассчитанных на значительную силу тока. Мы, в свою очередь, рассмотрим схему основного блока:

Все плавкие предохранители в электрической схеме Калины-2

1. F1, 15А: зажигание, форсунки, питание ЭБУ и реле вентиляторов радиатора;
2. F2, 25А: питание блока ЦБКЭ и модуля передней левой двери;
3. F3, 15А: электропривод АКП, также питание ЭБУ АКП;
4. F4, 15А: питание узла подушек безопасности;
5. F5, 7,5А: датчик скорости, датчик педали тормоза, питание приборной панели и контроллеров ЭУР, ЭСУД, питание селектора АКПП, напряжение на обмотках разгрузочного реле и реле обогревателей стёкол и сидений, питание блока кузовной электроники, переключатель омывателя;
6. F6, 7,5А: питание электроники АКП и реле ламп заднего хода;
7. F7, 7,5А: напряжение на клапане продувки адсорбера, на датчике фаз, ДМРВ, ДК;
8. F8, 25А: цепь обогревателя заднего стекла и обогревателя зеркал;
9. F9, 5А: все «габариты» справа;
10. F10, 5А: все «габариты» слева, лампы подсветки номерного знака, клавиши;
11. F11, 5А: задние «противотуманки»;
12. F12, 10А: лампа ближнего света, электрокорректор правой фары;
13. F13, 10А: лампа ближнего света, электрокорректор левой фары;
14. F14, 10А: лампа дальнего света справа;
15. F15, 10А: лампа дальнего света слева;
16. F16, 10А: «противотуманка» справа;
17. F17, 10А: «противотуманка» слева;
18. F18, 20А: цепь обогревателя сидений и цепь прикуривателя;
19. F19, 7,5А: питание контроллера ABS;
20. F20, 15А: сигнал;
21. F21, 10А: двигатель топливного насоса;
22. F22, 15А: омыватели лобового и заднего стекла, дворник задний;
23. F23, 5А: питание диагностического разъема, а также приборной панели;
24. F24, 7,5А: цепь муфты мотора-компрессора кондиционера, питание контроллера кондиционера;
25. F25, 7,5А: напряжение на датчике педали тормоза;
26. F26, 7,5А: приводы клапанов ABS;
27. F31, 30А: кратковременное включение дальнего света, питание ЦБКЭ, мотор-редуктор передних дворников;
28. F32, 30А: цепь вентилятора отопителя, питание контроллера кондиционера.

Элементы F27-F30 являются резервными. Не нужно искать отдельный предохранитель, отвечающий за питание магнитолы – его нет. Поэтому, можете сразу устанавливать новую магнитолу, не открывая крышку основного блока.

Блок сильноточных предохранителей находится под капотом рядом с АКБ. Его элементы:

1. FF1, 40A (30А): цепь обогревателя лобового стекла;
2. FF2, 60A: линия генератор-АКБ;
3. FF3, 60A: линия генератор-АКБ;
4. FF4, 40A: вентиляторы радиатора;
5. FF5, 50A: питание узла ЭУР;
6. FF6, 40A: питание возвратного насоса ABS.

Парк аттракционов, где можно потеряться!

Если родители хотят отвести свое чадо на аттракционы, чтобы от мог хорошо развлечься, то их очень много в начале улицы Фрунзе. Кстати, ежегодно устанавливают новые.

В Евпатории есть колесо обозрения и находится оно именно здесь! Оно показывает удивительный и захватывающий вид. Для людей, боящихся высоты, создано «чертовое колесо», оно имеет размеры поменьше. Здесь есть чем развлечься: прыгать на батутах, кататься на разных видах транспорта (скейтборд, велосипед), и многое другое. А еще здесь проводят викторины, игры, концерты.

Парк им. Фрунзе знаменит не только большим количеством аттракционов, но и поляной сказок, которая понравится всем детям. Это огромная территория, на ней установлено много разных скульптур, персонажей со сказок, которые каждый ребенок точно знает. Стоят здесь экспонаты героев со сказки «Маша и Медведь», все 33 богатыря, а также Аленушка с Иваном Царевичем.

Становится понятным, что для детей отдых и развлечения в Евпатории очень хороши и разнообразны. Если почитать отзывы от людей, уже здесь побывавших, то можно убедиться в том, что репутация у курорта замечательная!

Ну а напоследок предлагаем вам посмотреть видео о том, как весело дети проводят время евпаторийском в аквапарке «Банановая республика»!

Метки: Евпатория

Как снять и заменить прикуриватель на лада гранта: фото и видел — За рулем

22.10.2019

В этой статье разберем причины неисправности прикуривателя на Калине, а так же его диагностику и замену.

Для курящих автомобилистов и пассажиров, прикуриватель очень важная вещь в автомобиле, однако он так же может служить питанием для автомобильного компрессора, разветвлителя или зарядного устройства.

Если вы обнаружили, что прикуриватель перестал работать, причин этому может быть несколько.

Почему не работает прикуриватель

Возможно при слишком большой нагрузке от компрессора, зарядного устройства или разветвлителя прикуривателя выбило предохранитель. Это одна из самых распространенных и легкоустраняемых проблем. Вам потребуется открыть крышку отсека с предохранителями слева от руля и заменить перегоревший. Как правило используется пред. на 15 или 20А обычный флажковый.

Еще одной часто распространенной причиной неработоспособности прикуривателя является разгибание внутри него металлических усов-контактов. К примеру вы часто пользуетесь зарядным устройством, или разветвлителем.

Из-за этого контакты внутри прикуривателя разгибаются. Для того, чтобы он снова заработал, необходимо их просто подогнуть.

Делать это необходимо аккуратно с помощью тонкой плоской отвертки не замыкая контакты, иначе выбьет предохранитель.

Если вы решили полностью заменить прикуриватель, потребуется демонтировать консоль от ручника до приборной панели с кожухом КПП, только после этого можно будет снять прикуриватель.

Замена прикуривателя самостоятельно

• С помощью крестовой отвертки откручиваем 3 самореза крепления пластиковой обшивки ручника, после чего снимаем ее и убираем в сторону.
• Теперь, чтобы добраться до самореза крепления пластиковой консоли с ручкой КПП, потребуется открутить концевик ручника.
• После этого можно свободно откручивать все саморезы крепления тоннеля пола и боковой части.
• Далее аккуратно снимаем с защелок и вытаскиваем кожух ручки КПП и поднимаем тоннель.

Отсоединяем колодку проводом от прикуривателя и вытаскиваем его из посадочного места.

Теперь остается только заменить прикуриватель на новый и произвести сборку в обратной последовательности.

Можно произвести замену проще, снять лишь кожух КПП и поддеть прикуриватель через отвертие. Таким образом мы сэкономим время.

Как заменить лампу подсветки прикуривателя

1. После того, как мы демонтировали прикуриватель, разберем его и заменим лампу подсветки, если таковая перегорела.
2. Снимаем металлическую основу прикуривателя
3. Вытаскиваем зеленый корпус прикуривателя, с которого снимаем патрон с лампой
4. Из патрона аккуратно вынимаем лампу A12-8 и производим ее замену.
5. Точно такие же лампы используется в подсветке кнопок и приборной панели.

Замена предохранителей на автомобиле Лада Гранта

≡ 5 Ноябрь 2020 · Рубрика: Ремонт

В автомобиле Лада Гранта имеется два монтажных блока: первый находится в салоне и защищает практически все электрические цепи автомобиля, кроме силовых, их защищают предохранители силового блока, что находится под капотом.

Рассмотрим замену предохранителей салонного блока.

Во-первых, специалисты рекомендуют при любом вмешательстве в электрооборудование автомобиля отсоединять минусовую клемму аккумулятора. Затем необходимо снять крышку на панели приборов, она находится возле блока управления светом фар. Никакого специального инструмента здесь не потребуется, нужно лишь аккуратно потянуть рукой за левую верхнюю часть крышки и поочередно снять её с защелок:

В комплектациях Норма и Люкс ниже блока управления фарами имеется кнопка открывания багажника, снимая крышку нужно аккуратно отсоединить её от штекера:

Итак, крышка снята, можно приступать непосредственно к замене предохранителей.

Монтажный блок имеет следующий вид:

Возможные поломки кузовной электроники и их устранение

ЦБКЭ позволяет освободить водителя от рутинной работы, сосредоточить его внимание на вождении и управлении дорожной ситуацией. Несмотря на это неоспоримое преимущество, нередко возникают устойчивые сбои некоторых узлов

Одной из самых распространенных неисправностей является отказ работы поворотников и аварийной сигнализации. Проявляется это чаще всего тем, что лампы просто непрерывно горят с левой стороны автомобиля. Прежде чем приступить к ремонту ЦБКЭ, необходимо убедиться, что фонари не перегорели, их контакты не окислены, кнопка аварийной остановки исправна, а провода не обуглены.

Ремонт электронного блока можно выполнить своими руками. Для этого необходимо снять его со штатного места, открыть крышку и внимательно осмотреть схему на предмет наличия копоти или оплавленных частей контроллеров. Обнаружив явные дефекты контроллеров, следует заменить их и переустановить программное обеспечение через специальный разъем на электронном блоке. Чтобы правильно провести замену сгоревших узлов, необходимо иметь «распиновку»– информацию о разъемах, разводках, портах ввода и вывода, различных переходниках и заглушках.

Не работает прикуриватель на Lada Kalina: как снять, произвести замену и причины неисправности

Прикуриватель в автомобиле важен не только для курящих водителей, он может служить дополнительным источником питания для различных устройств и приборов. Однако, как и любой механизм, он может сломаться. В статье рассматривается его устройство, назначение, дается инструкция, как снять прикуриватель на Калине, Гранте и поставить новый.

Устройство и предназначение прикуривателя

Устроен прибор просто:

• металлический патрон со спиралью из нихрома;
• кнопка;
• пластиковая рукоятка.

На приборной панели есть специальная розетка, в которую вставляется прикуриватель. При нажатии на рукоятку устройство подключается к бортовой сети автомобиля. Через нихромовую спираль проходит ток, она нагревается. Как только температура становится максимальной, срабатывает термореле, происходит щелчок, прикуриватель возвращается в первоначальное положение.

Разогретая спираль для прикуривания

На первых моделях автомобилей прибор использовался непосредственно для прикуривания, но с развитием технологий его применение значительно расширилось. В настоящее время все внешние электронные устройства подключают через него: пылесосы, навигаторы, зарядные устройства, антирадары, мобильные телефоны.

На сегодня 12-вольтовая розетка машины стала незаменимой, ее поломка сразу ощущается рядом неудобств.

Характерные неисправности

Причины, по которым не работает прикуриватель, могут быть разные. Одна из них — сгоревший предохранитель. Он может перегореть из-за подключаемых устройств, например компрессора или разветвителя. Для устранения неисправности нужно открыть монтажный блок, вытащить сгоревший предохранитель и вставить новый. Подойдет обычный флажковый предохранитель на 15 или 20 Ампер.

Вторая не менее популярная неисправность – разогнутые внутри устройства усики-контакты. Если пользоваться часто зарядным устройством, металлические усики со временем разгибаются. Для возвращения прибору работоспособности усики следует немного подогнуть с помощью плоской отвертки (автор видео — Andrei Che).

Инструкция по ремонту и замене

Если причина не в предохранителе и усиках, то возможно не работает устройство. В этом случае его нужно заменить. Усложняет замену разборка пластикового тоннеля пола.

Процедура замены на Лада Калана и Лада Гранта Лифтбек похожа, состоит из последовательности действий:

1. В первую очередь нужно снять клемму АКБ.
2. Затем выкручивают три крепежных болта, которые держат пластиковую накладку ручного тормоза.
3. Далее следует выкрутить концевик ручника.
4. В задней части тоннеля есть саморез, который выкручиваем на следующем этапе.
5. Затем выкручиваем крепления тоннеля пола сбоку.
6. Далее снимаем чехол с ручки переключения передач.
7. Теперь можно поднимать тоннель и приступать к замене прикуривателя.
8. Перед заменой нужно отсоединить питание.
9. Далее нажимаем на защелки, удерживающие прикуриватель, и можно его снимать.
10. Вставляем новую деталь и выполняем обратные действия по сборке.

Заменить неработающий прикуриватель просто, с этой процедурой справится любой автолюбитель.

Видео «Замена предохранителя прикуривателя»

В этом видео рассказывается, как заменить предохранитель 12-вольтовой розетки на Лада Гранта (автор видео – remgar).

• Особенности замены предохранителей на Ладе Калине своими руками
• Электрооборудование на Калинах и нюансы его обслуживания
• Самостоятельно меняем датчик скорости Лада Калина
