Если не работает прикуриватель шкода октавия

Предохранители в передней панели — а/м с правым рулем

У праворульных автомобилей блок предохранителей находится за вещевым ящиком со стороны переднего пассажира, в левой части передней панели.

• Вставьте отвертку под боковую крышку (илл.214).
• Отоприте крышку по стрелке (1).
• Вытолкните крышку по стрелке (2).
• Откройте вещевой ящик.
• Отпереть стопор вещевого ящика отверткой по стрелке (3).
• Снять вещевой ящик по стрелке (4).
• Заменить соответствующий предохранитель.

• Завести вещевой ящик за крепления (А) (илл.214).
• Вставить вещевой ящик в противоположном стрелке (4) направлении.
• Вставить стопор и запереть его отверткой в противоположном стрелке (3) направлении.
• Вставить боковую крышку в противоположном стрелке (2) направлении.
• Прижать боковую крышку в противоположном стрелке направлении (1).
• Закройте вещевой ящик.

Сборка

Топливный насос необходимо установить так, что его выходной штуцер совпадал с выемкой в верхней крышке. Поэтому для начала отсоедините от колбы вставку с сеткой грубой очистки (держится на нескольких маленьких защелках).

Установите бензонасос в колбу, не забыв об уплотнительном колечке в пазах нижней и верхней частей. Маленькое колечко надевается на корпус бензоприемника. Защелкните сеточку на колбе, совместив штуцер обратного слива топлива со штуцером на корпусе сетки.

Зафиксируйте пластиковую крышку на 3 фиксатора, наденьте шланг бензонасоса, подключите провода питания и прикрутите часть корпуса с измерителем уровня топлива. Сборка остальных компонентов системы производится в обратном к снятию порядке и трудностей никаких не вызывает.

Монтажный блок Шкода Октавиа

Блок предохранителей на Шкода Октавия расположен в салоне автомобиля в левом торце панели прибо­ров под пластмассовой крышкой

Таблица применимости предохранителей Шкода Октавия

Номер	Сила тока,А	Цвет	Назначение предохранителя
1	10	Красный	Обогрев зеркал, реле прикуривателя
2	10	Красный	Указатели поворота
3	5	Светло-коричневый	Лампа освещения вещевого ящика
4	5	Светло-коричневый	Лампы фонаря освещения номерного знака
5	7,5	Коричневый	Обогрев сидений, обогрев наружных зеркал
6	5	Светло-коричневый	Блок управления центральным замком
7	10	Красный	Задние фонари, датчики системы помощи при парковке
8	5	Светло-коричневый	Телефон
9	5	Светло-коричневый	Блок управления ABS, ESP
10	10	Красный	Зажигание
11	5	Светло-коричневый	Комбинация приборов
12	7,5	Коричневый	Диагностический разъем
13	10	Красный	Стоп-сигналы
14	10	Красный	Блок управления освещением салона
15	5	Светло-коричневый	Комбинация приборов
16	10	Красный	Кондиционер
17	5/30	Светло-коричневый/зеленый	Обогрев жиклеров омывателей
18	10	Красный	Лампа правой фары дальнего света
19	10	Красный	Лампа левой фары дальнего света
20	15	Синий	Лампа правой фары ближнего света, электрокорректор света фар
21	15	Синий	Лампа левой фары ближнего света
22	5	Светло-коричневый	Лампа правого заднего габаритного фонаря
23	5	Светло-коричневый	Лампа левого заднего габаритного фонаря
24	20	Желтый	Стеклоочиститель ветрового стекла
25	25	Белый	Вентилятор системы отопления
26	25	Белый	Обогрев стекла двери задка
27	15	Синий	Стеклоочиститель стекла двери задка
28	15	Синий	Реле топливного насоса
29	15/10	Синий/красный	Электронный блок управления двигателем
30	20	Желтый	Электропривод люка крыши
31	—	—	Резерв
32	10,30	Красный, зеленый	Топливные форсунки
33	20	Желтый	Омыватели фар
34	10	Красный	Электронный блок управления двигателем
35	30	Зеленый	Штепсельная розетка в багажнике
36	15	Синий	Противотуманные фонари
37	20/5	Жёлтый/светло-коричневый	Электронный блок управления двигателем
38	15	Синий	Блок управления центральным замком, лампа освещения багажного отделения
39	15	Синий	Аварийная световая сигнализация
40	20	Желтый	Звуковой сигнал
41	15	Синий	Предохранитель прикуривателя шкода октавия
42	15	Синий	Аудиосистема, телефон
43	10	Красный	Электронный блок управления двигателем
44	15	Синий	Обогрев сидений
RES	—	—	Резерв

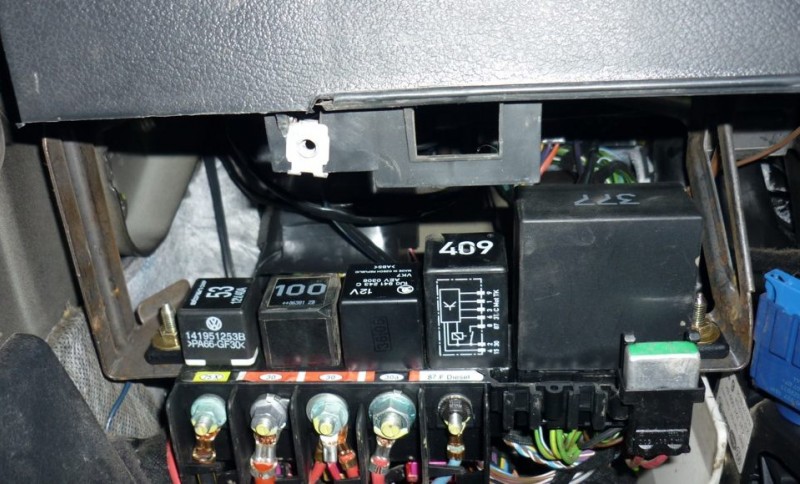

Панель реле Шкода Октавия

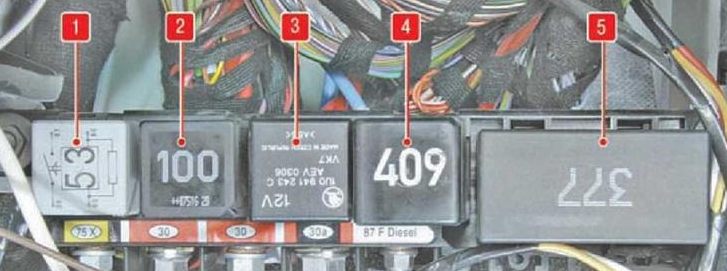

Схема монтажного блока реле Октавия: 1 – реле звукового сигнала; 2 – реле контура X (разгрузочное реле, которое при запуске двигателя отсоединяет всех потребителей кроме габаритных огней); 3 – реле переднего стеклоочистителя; 4* –реле системы ЕКР для карбюраторного двигателя; * – реле свечи накаливания в дизельных двигателях; 5 – реле главное (дизельный двигатель); 6 – не занято; А – не занято; В – обеспечение электрических опускателей окон (30 А).

Добавочная панель реле Шкода Октавия: 1 – не занято; 2 – не занято; 3 – не занято; 4 – реле для включения отопления левого сидения; 5 – реле для включения отопления правого сидения; 6 – не занято; 7 – не занято; 8 – не занято; 9 – не занято; 10 – не занято; 11 – реле для автоматической коробки передачАG 4; 12 – реле для смывателей передних фар; 13* – реле для кондиционера; * – реле вентилятора отопления.

Предохранители Шкода Октавия, используемые в панели, – двух типов. В клеммы позиций от 1 до 23 вставляются маленькие ножевые подковообразные предохранители (минипредохранители), в клеммы позиций от 24 до 44 классические ножевые подковообразные предохранители.

Монтажный блок реле Шкода Октавия

Панель реле Октавия в основном исполнении одностворчатая, заполненная релейными элементами. В автомобилях с более богатым оснащением поставлена еще одна панель – добавочная, заполненная классическими релейными элементами. Панель в основном исполнении имеет пять винтовых клемм для подвода тока.

Блок предохранителей на аккумуляторе Октавия

* согласно оснащению автомобиля ** В = двигатели карбюраторные, D = двигатель дизельный

На позициях 1 А, 2А, ЗА в клеммы вставлены ножевые подковообразные классические предохранители. Позиции от 1 до 5 заняты поверхностными листовыми предохранителями, закрепленными винтами.

Блок предохранителей под капотом Шкода Октавия имеет пластмассовую раму, надетую с помощью упругих скоб на аккумулятор, и закрыт пластмассовой крышкой. К полюсу (+) плюс аккумулятора он присоединен витовой клеммой. На передней стороне, в направлении езды, имеется 8 присоединительных элементов, из которых 3 – для ножевых разъемов и пять – под винты М6.

Шкода октавия а7 предохранители и реле

Третье поколение, Skoda Octavia a7 выпускалось в 2013, 2014, 2015, 2016 и 2017 годах. После этого автомобиль прошел рестайлинг и с обновленным экстерьером производился в 2018, 2019, 2020, 2021 годах и по настоящее время. Как и в предыдущих поколениях модель доступна в двух вариантах кузова: лифтбек и универсал с бензиновыми и дизельными двигателями. В данной публикации мы покажем где находятся блоки с предохранителями и реле в автомобиле шкода октавия а7, их фотографии и схемы с описанием назначения элементов. Отдельно выделим предохранители прикуривателя и омывателя.

p, blockquote 1,0,0,0,0 —>

p, blockquote 2,0,0,0,0 —>

Электросхемы Skoda Octavia 2

Запись для себя, да кому-то точно пригодится, чтобы инфа всегда была под рукой, на случай форс мажора.Перед заменой любого предохранителя выключаем зажигание!Снимаем крышку отверткой. Внутри для удобства лежит пинцет.В перегоревшем предохранителе заметна выгоревшая металлическая проволочка.

Обозначение в цветахЦвет Макс. сила тока в амперахсветло-коричневый 5тёмно-коричневый 7,5красный 10синий 15жёлтый 20белый 25зелёный 30оранжевый 40красный 50

Назначение предохранителей в передней панели№ Потребитель1 Диагностический разъём, блок управления двигателя, топливный насос2 Блок управления ABS, ESC3 Подушки безопасности4 Отопление, климатическая установка, фонари заднего хода5 Блок управления корректора фар6 Комбинация приборов, блок управления автоматической коробки передач, блок управления электромеханического усилителя руля, парковочный ассистент7-11 Не используется12 Блок управления центрального замка13 Диагностический разъём, переключатель освещения14 Блок управления АКП, блокировка селектора15 Блок управления бортовой сети – плафоны освещения салона16 Climatronic17 Не используется18 Стеклоочиститель заднего стекла19 Блок управления распознания прицепа20 Не используется21 Адаптивное освещение, левая и правая стороны22 Вентилятор Climatronic23 Стеклоподъёмники передних дверей24 Прикуриватель25 Обогрев заднего стекла, автономный отопитель и вентилятор26 Розетка в багажном отсеке27 Топливный насос, форсунки (дизельного двигателя)28 Головное устройство29 Блок управления двигателя, обогрев вентиляции картера30 Блок управления АКП, Haldex31 Вакуумный насос32 Стеклоподъёмники задних дверей33 Электропривод подъёмно-сдвижного люка34 Блок управления системы «Комфорт»35 Сигнал тревоги36 Омыватель фар37 Передние сиденья с обогревом38 Обогреваемые задние сиденья39 Комбинация приборов, рычаг стеклоочистителя и переключатель указателей поворота40 Вентилятор отопителя и климатической установки41-42 Не используется43-45 Тягово-сцепное устройство46 Подогрев сидений47 Автономный отопитель и вентиляция48 Телефон49 Переключатель освещенияДля получения доступа к монтажному блоку расположенному в моторном отсеке и разблокировки крышки блока предохранителей, сдвигаем фиксаторы до упора вниз.

НАЗНАЧЕНИЕ ПРЕДОХРАНИТЕЛЕЙ В МОНТАЖНОМ БЛОКЕ, РАСПОЛОЖЕННОМ В МОТОРНОМ ОТСЕКЕ АВТОМОБИЛЯ№ ПотребительF1 Не используетсяF2 Блок управления АКПF3 Измерительный проводF4 Клапаны ABSF5 Блок управления АКПF6 Комбинация приборов, рычаг стеклоочистителя и переключатель указателей поворотаF7 Питание клеммы 15, стартерF8 Головное устройствоF9 Не используетсяF10 Блок управления двигателяF11 Блок управления автономного отопителя и вентиляцииF12 Блок управления шины данныхF13 Блок управления двигателяF14 ЗажиганиеF15 Лямбда-зонд, система предварительного накаливанияF16 Блок управления бортовой сети, правая фара, правый задний фонарьF17 Звуковой сигналF18 Усилитель цифрового процессора звукового сигналаF19 Стеклоочиститель лобового стеклаF20 Насос системы охлаждения, клапан дозирования топливаF21 Лямбда-зондF22 Выключатель педали сцепления, выключатель педали тормозаF23 насос вторичного воздуха, расходомер воздуха, топливный насос высокого давленияF24 Адсорбер, клапан рециркуляции ОГ, вентилятор радиатораF25 Насос ABSF26 Блок управления бортовой сети, левая фара, левый задний фонарьF27 Насос вторичного воздуха, система предварительного накаливанияF28 Не используетсяF29 Питание клеммы 30F30 Клемма Xa)Нюансы при замене предохранителей:— меняем предохранитель только такого же номинала! Ни в коем случае не большего, чтобы избежать опасности возгорания и проблем с неисправностями в электроцепи.— если предохранитель поменяли, а он быстро перегорел – нужно проверить электроцепь и лучше на СТО.— всегда с собой нужно возить запас предохранителей.— один потребитель электроэнергии может защищаться несколькими предохранителями.— один предохранитель может защищать цепи нескольких электрических потребителей.— сиденья с электроприводом регулировки защищены автоматическими предохранителями, которые автоматически включаютсяпосле спада нагрузки.Всем удачи, спасибо, что до читали.

Устройство и принцип работы прикуривателя

Прибор сделан следующим образом. Устройство прикуривателя аналогично для всех моделей Skoda, включая Фабия, Рапид или Octavia. Внутри передней панели расположен металлический патрон, к которому подведены три провода.

1. Основной плюс (красный). Приходит к аккумуляторной батарее через защитный элемент (предохранитель). Отвечает за нагрев внутренней спирали.
2. Постоянный плюс (желтый). Подключен к светофильтру. Отвечает за корректную работу лампочки подсветки.
3. Постоянный минус (черный). Масса, одним концом приходящая на корпус прибора, а вторым – к кузову автомобиля.

В разъем вставляется сам прикуриватель Октавия А7, внутри которого расположена металлическая спираль. При нажатии на кнопку контакты замыкаются, а спираль подвергается термическому воздействию. Как только она нагревается до температуры, достаточной для прикуривания, специальное термореле отщелкивает прибор в начальную позицию.

Описание предохранителей на автомобиль Skoda Octavia Tour: расположение, схема, цена

Маркировка / амперажЗа что отвечает (с описанием)

F (Ф-1) / 20	Дальний свет правый
F (Ф-2) / 5	—/— левый
F (Ф-3) / 10	Передняя противотуманная фара левая
F (Ф-4) / 10	—/— правая
F (Ф-5) / 20	Обогрев сидений, вентилятор печки
F (Ф-6) / 30	АБС (ABS)
F (Ф-7) / 30	Сигнал, багажник, прикуриватель, трансмиссия, разъем для диагностики
F (Ф-8) / 7,5	Топливная помпа (бензонасос)
F (Ф-9) / 10	Центральный замок
F (Ф-10) / 10	Дневные ходовые огни
F (Ф-11) / 10	Система кондиционирования
F (Ф-12) / 10	Подсветка салона, стоп сигнал
F (Ф-13) / 30	АБС (ABS) дополнительно
F (Ф-14) / 30	Зарезервировано
F (Ф-15) / 10	Зарезервировано
F (Ф-16) / 15	Зарезервировано
F (Ф-17) / 15	Зарезервировано
F (Ф-18) / 10	Обогрев лобового стекла, магнитола, генератор
F (Ф-19) / 10	Печной отопитель, электрический усилитель руля
F (Ф-20) / 10	Электронный блок управления двигателем, система охлаждения, катушки зажигания, топливные форсунки
F (Ф-21) / 5	Электрический привод стеклоподъемников
F (Ф-22) / 5	Аварийка
F (Ф-23) / 5	Очиститель лобового стекла, фронтальная подушка безопасности
F (Ф-24) / 5	Замок зажигания
F (Ф-25) / 5	Задняя передача
F (Ф-26) / 5	Адсорбер, датчик расхода кислорода, датчик скорости
F (Ф-27) / 20	Обогрев заднего стекла
F (Ф-28) / 15	Габарит правый
F (Ф-29) / 15	Габарит левый
F (Ф-30) / 20	Задняя противотуманная фара
F (Ф-31) / 15	Ближний свет левый
F (Ф-32) / 15	—/— правый

Предохранители в монтажном блоке, установленном в моторном отсеке автомобиля Шкода Октавия Тур

ОбозначениеКакой за что отвечает / что обеспечивает

K 1	Какой за что отвечает / что обеспечивает
K 2	Обогрев заднего стекла
K 3	Реле модуля управления силовым агрегатом
K 4	Реле топливной помпы
K 5	Зарезервировано
K 6	Дополнительное реле вентилятора системы охлаждения
K 7	Обогрев лобового стекла (основное)
K 8	—/— (дополнительное)
K 9	Система кондиционирования
K 10	Электрический вентилятор системы охлаждения
K 11	Центральный замок
K 12	Стартер (дополнительно)
K 13	Контакты сердцевины замка зажигания
K 14	Зарезервировано
K 15	Очиститель лобового стекла (дворники)
K 16	На фары, дальний свет оптики
K 17	Звуковое оповещение

Стоимость комплекта нового монтажного блока в салон от 2500 – 2800 рублей, в моторный отсек — от 2300 рублей. Поштучно модули от 200 – 250 рублей (оригиналы), качественные аналоги от 180 рублей.

Характерные признаки неисправности предохранителей

• Механизмы, оборудование неактивно, цепь питания не повреждена, целостные контуры, клеммы, концевики;
• Модули в монтажном блоке нагреты, несвойственен температурный режим;
• В салоне машины, моторном отсеке слышен запах плавленой пластмассы;
• На приборной панели сигнализирует индикатор о неисправности в оборудования;
• Двигатель автомобиля не запускается.

Рекомендуем: Топливная система ВАЗ 2107 инжектор: характеристики, неисправности, отзывы, как почистить и отрегулировать, инструкции с фото и видео

Типичные причины выхода из строя предохранителей

• Несоблюдение сроков проведения планового технического осмотра, замены изношенных элементов;
• Покупка неоригинальных расходных материалов (модулей);
• Нарушение технологии монтажа;
• Механическое повреждение монтажного блока;
• Короткое замыкание в электрической цепи;
• Повреждение изоляции, клемм, концевиков силовых кабелей;
• Окисление клемм;
• Ослабленная фиксация контактов;
• Образование (скопление) влаги, конденсата, что послужило причиной короткого замыкания в цепи, поломки оборудования.

Как добраться до блоков и реле

В инструкции по эксплуатации автомобиля указано, где располагаются, и как получить доступ к платам со вставками и реле. Сделать это несложно. К примеру, для того, чтобы проверить или заменить предохранитель, находящийся в салоне автомобиля, нужно:

• открыть небольшой вещевой ящик для мелочёвки, находящийся слева под рулевым колесом;
• отжать отвёрткой фиксаторы и петли крышки ящика;
• вынуть ящик.

Приступить к работе с блоком вставок, находящимся под капотом, ещё легче. Для получения доступа к его содержимому достаточно отжать фиксаторы верхней пластиковой крышки.

Как добраться до предохранителей в салоне Skoda Octavia A7, описано в данном видео:

Электросхемы Skoda Octavia 2

None

Электрическая цепь питания на автомобиле Шкода Октавия А5 надежно защищена от перегрузок специальными плавкими вставками (предохранители) и реле. Устройства собраны в предохранительных блоках (БП), один из которых находится в салоне автомобиля, а другой – в моторном отсеке под капотом машины.

Если требуется заменить перегоревшую вставку, то сначала необходимо разобраться с причиной, которая привела к выходу из строя предохранителя. В каждом из защитных блоков вложен специальный пластмассовый пинцет, который используется для снятия старых и установки новых плавких вставок.

При монтаже исправных предохранителей их номинал не должен отличаться от того элемента, который указан по схеме. Поэтому, для удобства в автомобилях Шкода плавкие защитные устройства окрашены в разные цвета в зависимости от силы тока.

Первый монтажный блок находится в салоне на торце торпеды напротив водительского сиденья. Другой предохранительный модуль располагается возле телескопической стойки водительской стороны под капотом автомобиля.

Устройства и схемы

Подробное назначение всех плавких вставок, реле, схема предохранителей Шкода Октавия А7 подробно изложена в мануале этой модели. Их перечисление займёт слишком много места в нашем обзоре. К тому же, в некоторых модификациях третьего поколения Octavia A7 имеется разница в размещении тех или иных вставок.

Обозначим позиции, которые чаще всего интересуют водителей. Начнём с блока, расположенного в панели приборов Octavia A7. Эти вставки имеют следующие устройства и схемы:

• прикуриватель Шкода Октавия А7 защищает предохранитель – F40, 20А;
• электронный блок управления системой мультимедиа – вставка F10, 10А;
• ЭБУ кондиционера Октавия А7 – предохранитель F7, 10А. В его обязанности также входит защита ЭБУ отопителя салона, реле обогрева заднего стекла авто, блока управления климат-контролем и др.;
• ЭБУ вентилятора входящего атмосферного воздуха – плавкая вставка F14, 30А;
• блок управления автомобильной сети защищён вставкой F23, 40А. Также эти функции выполняет предохранители F31, 40А, F42, F43;
• фары головной оптики, левая и правая, соответственно – предохранитель F37, F36: оба по 10А;
• вставка, отвечающая за работу реле стартера – F49, 5А.

Предохранители в передней части Skoda Octavia A7

На плате также расположены реле нагрузки, обогрева заднего стекла авто и обеспечивающее подачу напряжения на разъём 15.

Рассмотрим позиции ключевых вставок блока под капотом:

• блок управления двигателем – F3, 20/30А;
• управление электроникой мотора, реле зажигания – F5, 10А. За работу реле выключения зажигания также отвечает вставка F16, 20А;
• реле насоса топлива (бензиновые ДВС) – F10, 15А. Также этот предохранитель защищает ЭБУ топливного насоса Октавия А7 для дизельных моторов;
• реле подачи высокого и низкого звукового сигнала – F15, 20А;
• ЭБУ мотора, а также ABS – F17, 7,5А;
• блок управления «дворниками» защищён предохранителем F19, 30А.

Реле, установленные на этой плате, отвечают за запуск двигателя, работу клаксона, создания режима большей теплопроизводительности. Также здесь установлено главное реле по обеспечению подачи напряжения электросети к большинству локальных потребителей моторного отсека.

Блок предохранителей в моторном отсеке Шкода Октавия А7

Установка доп. розетки в skoda fabia II combi

«Дополнительная розетка никогда не помешает» — подумал я когда покупал свою Фабию. Очень уж неудобно расположен прикуриватель. Находится он между водительским и пассажирским сидениями. Если установить в машину видеорегистратор, навигатор, антирадар и прочую лабуду, то получается, что куча проводов тянется через пол-салона. Гарантия кончилась — пора начинать модифицировать свой авто… У китайцев была куплена розетка следующей модификации — ST0411 Vehicle DIY Cigarette Lighter Socket (12V)

Задача №1 — определить место установки. Вариантов было много. Выбрал самое оптимальное

Дырку под розетку просверлил впритык. По резьбе закрутил ее. Не понадобилось даже закручивать гайку с обратной стороны.

Задача №2 — протянуть провода.

Отодвигаем сиденья как можно дальше назад. Принимаем позу ЗЮ и начинаем тянуть один провод (+) к блоку предохранителей. Минус тянуть никуда не надо. Подсоединяем его с помощью болта к железяке расположенной рядом (красная стрелка).

Протягиваем плюс за педалями. Смотрим чтоб провод не касался движущихся частей. В дальнейшем уложил его в гофру.

Снимаем воздуховод, открутив винт показанный красной стрелкой. Откручиваем 2 винта крепления блока предохранителей и вынимаем его из места постоянной дислокации.

Тянем провод параллельно связке проводов идущих к блоку предохранителей.

Покупаем контакт N90732603. Зажимаем в него кабель. Изолируем его термоусадкой и вставляем в блок предохранителей (место 41. см. красный провод) предварительно вынув пластиковую заглушку с торца. Собираем все в обратном порядке и ставим предохранитель на 10 Ампер

Теперь у меня есть розетка без постоянного питания (отключаемая).

Схема и блок предохранителей Шкода Октавия

Для защиты цепей питания в моделях Шкода Октавия A5 и А7 (в том числе Тур) применяются плавкие предохранители (от 5 до 50 ампер), которые расположены в двух блоках. Их расположение универсально для различных моделей Skoda (Octavia А5 /7 , Tour, Combi). Кроме того, для упрощения подбора предохранительные элементы с разными номинальными показателями окрашены в различные цвета (50-ти амперные – красные, 15-ти амперные (например, элементы цепи освещения багажника) – синий и т. д.).

Расположение модулей и обеспечение доступа к ним

Модули этих устройств в автомобилях Шкода Октавия A5 (А7, Тур) расположены в подкапотном пространстве и в салоне. Для доступа к устройствам, которые расположены в моторном отсеке необходимо поднять крышку капота и зфиксировать ее. Если смотреть на автомобиль с передней стороны, то блок предохранителей расположен справа возле стакана передней стойки автомобиля. Для того чтобы снять верхнюю пластиковую крышку модуля необходимо две скобы подвинуть в нижнем направлении и потянуть деталь на себя.

Кроме того, в описываемом модуле расположены и два реле – электродвигателя вентилятора системы охлаждения автомобиля Skoda и управления АКП.

Блок предохранителей, который расположен в салоне, можно найти с торцевой стороны передней консоли. Для этого необходимо открыть переднюю водительскую дверь и при помощи плоской отвертки поддеть крышку модуля с нижней стороны.

Назначение

Схема расположения предохранительных элементов достаточно обширна и для точного определения расположения того или иного устройства необходимо тщательно изучить их особенности и характеристики. Так, модуль предохранительных элементов, который расположен в салоне автомобиля A5 (А7, Тур), обеспечивает защиту таких электрических цепей, как модуль управления системами ABS и ESC, цепи подушек безопасности, цепи климатического контроля и отопления, управления АКП, дворника заднего стекла, подогрева сидений и центрального переключателя освещения. Перечисленные цепи оснащены 5 амперными предохранительными элементами. 10-ти амперные устройства обеспечивают защиту управления центральным замком, переключателя освещения, модуля управления силовым агрегатом. 20-ти амперные применяются в цепи розетки багажника (не путать с подсветкой багажника), омывателя осветительных приборов. Полная схема отображена на нижеприведенной иллюстрации на примере модели Skoda Octavia Tour 1.6.

Модуль предохранительных элементов, который располагается в подкапотном пространстве моделей Октавия (в т.ч. Тур) оснащен меньшим количеством устройств. Так, 5-ти амперные защищают электрические цепи провода диагностики, рычагов переключения указателей поворота и стеклоочистителя, модуля управления силовым агрегатом, выключателя педали механизма сцепления. Элементы на 10 ампер используются в цепях вентилятора системы охлаждения, клапана циркуляции отработанных газов, насоса подачи вторичного воздуха и топливного насоса. 15-ти амперные защищают цепь лямбда-зонда, клаксона, блока управления АКП, освещения багажника.

Зажигание, модуль управления бортовой сетью и правыми осветительными приборами моделей Octavia защищены 20-ти амперными устройствами. Цепи с большей нагрузкой, такие как стартер, клеммы питания, клапаны ABS оснащены предохранительными элементами от 30 до 50 ампер.

С полной картой расположения предохранителей в автомобилях Skoda Octavia A5 /7, (Tour) можно ознакомиться в руководстве по эксплуатации автомобиля или в специальных методических пособиях.

Оплаченные ссылки

Проще всего проверить исправность реле, заменив его на заведомо исправное. Так поступают в мастерских. Так как у любителей очень редко бывает в распоряжении исправное запасное реле, рекомендуется следующий шаг с так называемым коммутационным реле, которое кроме прочего используется для включения противотуманных и основных фар.

Включить зажигание и соответствующий выключатель.

Сначала с помощью индикатора напряжения определить, прикладывается ли напряжение к соответствующей плюсовой клемме гнезда реле

Для этого подключить индикатор к массе и другой контакт осторожно вставить в клемму

Замена предохранителей Skoda Octavia Skoda Octavia Tour 1996-2010

3. Замена предохранителей

Отдельные цепи тока предохраняются плавкими предохранителями. Предохранители расположены под крышкой в левой боковой стенке панели приборов и под крышкой в подкапотном пространстве слева.

Выключите зажигание и соответствующие электропотребители.

С применением отвертки, извлеките крышку предохранителей на боковой стороне панели приборов, как показано на рисунке выше, или же, соотв., крышку в подкапотном пространстве.

Узнайте, который из предохранителей относится к данному потребителю.

Из держателя в крышке для предохранителей на боковой стороне панели приборов извлеките пластмассовый зажим, наденьте его на соответствующий предохранитель и извлеките этот предохранитель.

Замените перегоревший предохранитель (узнаете его по расплавленной металлической пластинчатой плавкой вставке) новым предохранителем одинаковой амперной силы.

Снова наденьте крышку предохранителей.

Рекомендуется возить с собой в автомобиле все время коробку с запасными предохранителями.

Цветовая маркировка предохранителей

Цвет	Максимальная сила тока, А
светло-коричневый	5
тёмно-коричневый	7,5
красный	10
синий	15
желтый	20
белый	25
зеленый	30

Предохранители в подкапотном пространстве — исполнение 1

№	Электропотребитель	Амперы
1	Насос для устройства ABS	30
2	Клапаны для устройства ABS	30
3	Вентилятор для дополнительного охлаждения 1-ая ступень	30
4	Свечи накаливания, для обогрева охлаждающей жидкости, реле насоса дополнительного воздуха	50
5	Блок управления двигателем	50
б	Вентилятор для дополнительного охлаждения 2-ая ступень	40
7	Главный предохранитель внутреннего пространства автомобиля	110
8	Генератор	110/150

Предохранители в подкапотном пространстве — исполнение 2

Расположение предохранителей в панели приборов

№	Электропотребитель	Амперы
1	Обогрев зеркал, реле прикуривателя, электроуправляемые сиденья и жиклеры стеклоомывателей	10
2	Указатели поворота, фары с ксеноновыми лампами	10
3	Освещение вещевого ящика	5
4	Освещение номерного знака	5
5	Обогрев сидений, Climatronic, заслонка для циркулирующего воздуха, обогрев наружных зеркал, регулятор Tempomat	7,5
б	Система замков с центральным управлением	5
7	Фары заднего хода, сенсоры паркования	10
8	Телефон	5
9	ABS, ESP	5
10	Зажигание, контакт Sa)	10
11	Панель приборов	5
12	Электропитание системы диагностирования	7,5
13	фонари сигнала торможения	10
14	Внутреннее освещение кузова, система замков с центральным управлением, внутреннее освещение кузова (без системы замков с центральным управлением)	10
15	Панель приборов, датчик угла поворота рулевого колеса, зеркало заднего вида	5
16	Кондиционер	10
17	Обогрев жиклеров опрыскивателейФонарь дневного света	530
18	Правая фара дальнего света	10
19	Левая фара дальнего света	10
20	Правая фара ближнего света, регулирование высоты фар	15
21	Левая фара ближнего света	15
22	Правый стояночный огонь	5
23	Левый стояночный огонь	5
24	Передние стеклоочистители, электродвигатель стеклоомывателя	20
25	Вентилятор отопителя, кондиционер, Climatronic	25
26	Обогрев стекла крышки багажника	25
27	Стеклоочиститель заднего стекла	15
28	Топливный насос	15
29	Блок управления: бензиновый двигательБлок управления: дизельный двигатель	1510
30	Электроуправляемый солнечный люк в крыше	20
31	Незанято
32	Бензиновый двигатель — клапанные форсункиДизельный двигатель топливный насос высокого давления, блок управления	1030
33	Фарообмыватель передних фар	20
34	Бензиновый двигатель: блок управленияДизельный двигатель: блок управления	1010
35	Розетка для подключения прицепа, розетка в багажнике	30
36	Противотуманные фары	15
37	Бензиновый двигатель: блок управленияДизельный двигатель: блок управления	205
38	Лампа освещения багажника, центральный замок, внутреннее освещение салона	15
39	Система аварийной световой сигнализации	15
40	Звуковой сигнал (гудок)	20
41	Прикуриватель	15
42	Радиоприемник, телефон	15
43	Бензиновый двигатель: блок управленияДизельный двигатель: блок управления	1010
44	Обогрев сидений	15

а) Электропотребители, как напр., радиоприемник, которыми возможно управлять после выключения зажигания до тех пор, пока не извлечен ключ из замка зажигания

4

Шкода октавия а7 предохранители и реле

Третье поколение, Skoda Octavia a7 выпускалось в 2013, 2014, 2015, 2016 и 2017 годах. После этого автомобиль прошел рестайлинг и с обновленным экстерьером производился в 2018, 2019, 2020, 2021 годах и по настоящее время. Как и в предыдущих поколениях модель доступна в двух вариантах кузова: лифтбек и универсал с бензиновыми и дизельными двигателями. В данной публикации мы покажем где находятся блоки с предохранителями и реле в автомобиле шкода октавия а7, их фотографии и схемы с описанием назначения элементов. Отдельно выделим предохранители прикуривателя и омывателя.

p, blockquote 1,0,0,0,0 —>

p, blockquote 2,0,0,0,0 —>

Блоки в салоне

Блок предохранителей

Находится в торце приборной панели, со стороны водителя за защитной крышкой.

Схема

Описание

1	10А Обогрев зеркал, реле прикуривателя, электроуправляемые сиденья и жиклеры стеклоомывателей
2	10А Указатели поворота, фары с ксеноновыми лампами
3	5А Освещение вещевого ящика
4	5А Освещение номерного знака
5	7,5А Обогрев сидений, Climatronic, заслонка для циркулирующего воздуха, обогрев наружных зеркал, регулятор Tempomat
б	5А Система замков с центральным управлением
7	10А Фары заднего хода, сенсоры паркования
8	5А Телефон
9	5А ABS, ESP
10	10А Зажигание
11	5А Панель приборов
12	7,5А Электропитание системы диагностирования
13	10А Фонари сигнала торможения
14	10А Внутреннее освещение кузова, система замков с центральным управлением, внутреннее освещение кузова (без системы замков с центральным управлением)
15	5А Панель приборов, датчик угла поворота рулевого колеса, зеркало заднего вида
16	10А Кондиционер
17	5А Обогрев жиклеров опрыскивателей, 30А Фонарь дневного света
18	10А Правая фара дальнего света
19	10А Левая фара дальнего света
20	15А Правая фара ближнего света, регулирование высоты фар
21	15А Левая фара ближнего света
22	5А Правый стояночный огонь
23	5А Левый стояночный огонь
24	20А Передние стеклоочистители, электродвигатель стеклоомывателя
25	25А Вентилятор отопителя, кондиционер, Climatronic
26	25А Обогрев стекла крышки багажника
27	15А Стеклоочиститель заднего стекла
28	15А Топливный насос
29	15А Блок управления: бензиновый двигатель, 10А Блок управления: дизельный двигатель
30	20А Электроуправляемый солнечный люк в крыше
31	Незанято
32	10А Бензиновый двигатель — клапанные форсунки, 30А Дизельный двигатель топливный насос высокого давления, блок управления
33	20А Фарообмыватель передних фар
34	10А Бензиновый двигатель: блок управления, 10А Дизельный двигатель: блок управления
35	30А Розетка для подключения прицепа, розетка в багажнике
36	15А Противотуманные фары
37	20А Бензиновый двигатель: блок управления, 5А Дизельный двигатель: блок управления
38	15А Лампа освещения багажника, центральный замок, внутреннее освещение салона
39	15А Система аварийной световой сигнализации
40	20А Звуковой сигнал (гудок)
41	15А Прикуриватель
42	15А Радиоприемник, телефон
43	10А Бензиновый двигатель: блок управления, Дизельный двигатель: блок управления
44	15А Обогрев сидений

Блок реле

Расположен под самой панелью за облицовочной крышкой.

Фото — пример расположения

Обозначение реле

Расшифровка

1. реле звукового сигнала;
2. коммутационное реле;
3. усилитель освещения;
4. реле топливного насоса;
5. блок управления работой стеклоочистителя.

В автомобилях с более богатым электро — оснащением поставлена еще одна панель – добавочная (крепится сверху), заполненная классическими релейными элементами.

Проблемы при оплате банковскими картами

Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:

1. На карте стоит ограничение на оплату покупок в интернет
2. Пластиковая карта не предназначена для совершения платежей в интернет.
3. Пластиковая карта не активирована для совершения платежей в интернет.
4. Недостаточно средств на пластиковой карте.

Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.

Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.

Если у Вас остались какие-либо вопросы, вы можете их задать, воспользовавшись формой обратной связи, или написать нам письмо на info@krutilvertel.com.

Видео установки дополнительного прикуривателя

Некоторые водители модернизируют устройство, устанавливая еще одно гнездо. Для этого потребуются.

1. Дрель или шуруповерт с набором сверл по металлу.
2. Коронка для выреза отверстия. Диаметр должен совпадать с диаметром прикуривателя.
3. Напильник.
4. Паяльник с припоем.
5. Кусачки.
6. Отвертки.
7. Мультитестер.
8. Термоусадочная трубка.
9. Провод подходящего сечения. Следует взять кабели с запасом, чтобы исключить возможность оплавления проводки. Оптимальным будет сечение 1,5-2 мм.
10. Предохранитель, выдерживающий силу тока, рекомендуемую производителем.

Перед работой надо купить подходящие запчасти на Шкода Октавия А7. Желательно приобретать оригинальные детали. Цена прикуривателя составляет от 600 до 1500 рублей.Далее приступаем к установке дополнительного девайса своими руками.

1. Обесточиваем автомобиль и выбираем место для подключения дополнительного автоприкуривателя. Желательно, чтобы это была ровная панель – на рифленых или изогнутых поверхностях прибор держаться не будет.
2. Сверлим отверстие подходящего диаметра, края зачищаем надфилем.
3. Осуществляем подключение к проводке, через предохранитель.
4. Проверяем работоспособность модели, собираем.

Ниже представлено видео о том, как снять прикуриватель на примере Шкода Октавия 2016-го года, которое поможет в ходе ремонта или замены.
