Как работает турбонаддув

Устройство турбонагнетателя

Турбонагнетатель состоит из:

• турбины;
• компрессора.

Турбина состоит из:

• рабочего колеса (1);
• корпуса (2).

Корпус служит для направления потока движения отработавших газов (3) на рабочее колесо турбины. Отработанные газы служат приводом для рабочего колеса. Поток газов вращает рабочее колесо и выводится через зону вывода отработанных газов.

Компрессор состоит из:

• рабочего колеса (5);
• корпуса (6).

Принцип действия компрессора обратно противоположный принципу работы турбины. Кованый стальной вал, на котором жестко закреплено рабочее колесо, соединяется с турбиной. Рабочее колесо, при вращении турбины на высоких оборотах захватывает и сжимает воздух. Далее происходит такое явление — диффузия. То есть, поток воздуха в корпусе компрессора, который имеет низкое давление и высокую скорость преобразуется в поток воздуха с высоким давлением и низкой скоростью движения. Далее, сжатый воздух (8) направляется в мотор, это обеспечивает сжигание большего количества топлива (чтобы топливо сгорало полностью) и увеличивает мощность ДВС авто.

1. Рабочее колесу турбины.
2. Корпус турбины.
3. Выхлопные отработанные газы.
4. Зона отведения выхлопных газов.
5. Рабочее колесо компрессора.
6. Корпус компрессора.
7. Вал стальной кованый.
8. Сжатый воздух.

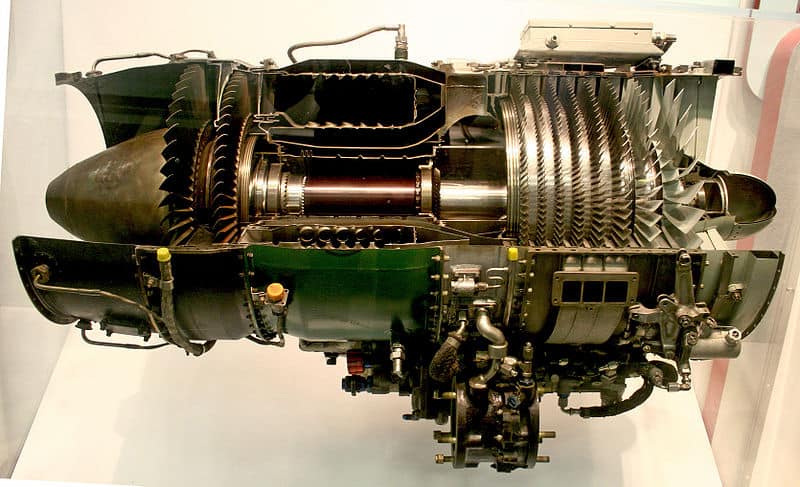

Устройство

Первый контур вмещает в себя компрессоры высокого и низкого давления, камеру сгорания, турбины высокого и низкого давления и сопло. Второй контур состоит из направляющего аппарата и сопла. Такая конструкция является базовой, но возможны и некоторые отклонения, например, потоки внутреннего и внешнего контура могут смешиваться и выходить через общее сопло, или же двигатель может оснащаться форсажной камерой.

Теперь коротко о каждом составляющем элементе ТРДД. Компрессор высокого давления (КВД) – это вал, на котором закреплены подвижные и неподвижные лопатки, формирующие ступень. Подвижные лопатки при вращении захватывают поток воздуха, сжимают его и направляют внутрь корпуса. Воздух попадает на неподвижные лопатки, тормозится и дополнительно сжимается, что повышает его давление и придает ему осевой вектор движения. Таких ступеней в компрессоре несколько, а от их количества напрямую зависит степень сжатия двигателя. Такая же конструкция и у компрессора низкого давления (КНД), который расположен перед КВД. Отличие между ними заключается только в размерах: у КНД лопатки имеют больший диаметр, перекрывающий собой сечение и первого и второго контура, и меньшее количество ступеней ( от 1 до 5).

В камере сгорания сжатый и нагретый воздух перемешивается с топливом, которое впрыскивается форсунками, а полученный топливный заряд воспламеняется и сгорает, образуя газы с большим количеством энергии. Камера сгорания может быть одна, кольцевая, или же выполняться из нескольких труб.

Турбина по своей конструкции напоминает осевой компрессор: те же неподвижные и подвижные лопатки на валу, только их последовательность изменена. Сначала расширенные газы попадают на неподвижные лопатки, выравнивающие их движение, а потом на подвижные, которые вращают вал турбины. В ТРДД турбин две: одна приводит в движение компрессор высокого давления, а вторая – компрессор низкого давления. Работают они независимо и между собой механически не связаны. Вал привода КНД обычно расположен внутри вала привода КВД.

Сопло – это сужающаяся труба, через которую выходят наружу отработанные газы в виде реактивного потока. Обычно каждый контур имеет свое сопло, но бывает и так, что реактивные потоки на выходе попадают в общую камеру смешения.

Внешний, или второй, контур – это полая кольцевая конструкция с направляющим аппаратом, через которую проходит воздух, предварительно сжатый компрессором низкого давления, минуя камеру сгорания и турбины. Этот поток воздуха, попадая на неподвижные лопасти направляющего аппарата, выравнивается и движется к соплу, создавая дополнительную тягу за счет одного только сжатия КНД без сжигания топлива.

Форсажная камера – это труба, размещенная между турбиной низкого давления и соплом. Внутри у нее установлены завихрители и топливные форсунки с воспламенителями. Форсажная камера дает возможность создания дополнительной тяги за счет сжигания топлива не в камере сгорания, а на выходе турбины. Отработанные газы после прохождения ТНД и ТВД имеют высокую температуру и давления, а также значительное количество несгоревшего кислорода, поступившего из второго контура. Через форсунки, установленные в камере, подается топливо, которое смешивается с газами, и воспламеняется. В результате тяга на выходе возрастает порой в два раза, правда, и расход топлива при этом тоже растет. ТРДД, оснащенные форсажной камерой, легко узнать по пламени, которое вырывается из их сопла во время полета или при запуске.

форсажная камера в разрезе, на рисунке видны завихрители.

Самым важным параметром ТРДД является степень двухконтурности (к) – отношение количества воздуха, прошедшего через второй контур, к количеству воздуха, прошедшего через первый. Чем выше этот показатель, тем более экономичным будет двигатель. В зависимости от степени двухконтурности можно выделить основные виды двухконтурных турбореактивных двигателей. Если его значение к<2, это обычный ТРДД, если же к>2, то такие двигатели называются турбовентиляторными (ТВРД). Есть также турбовинтовентиляторные моторы, у которых значение достигает и 50-ти, и даже больше.

В зависимости от типа отведения отработанных газов различают ТРДД без смешения потоков и с ним. В первом случае каждый контур имеет свое сопло, во втором газы на выходе попадают в общую камеру смешения и только потом выходят наружу, образуя реактивную тягу. Двигатели со смешением потоков, которые устанавливаются на сверхзвуковые самолеты, могут снабжаться форсажной камерой, которая позволяет увеличивать мощность тяги даже на сверхзвуковых скоростях, когда тяга второго контура практически не играет роли.

Каков принцип работы системы турбонаддува?

Мощность двигателя пропорциональна объему воздуха и топлива, способного войти в цилиндры. При прочих равных, бОльшие двигатели потребляют бОльший поток воздуха и как результат, дают бОльшую мощность. Если мы хотим чтобы наш крошка-мотор работал также как двигатель-богатырь, либо если нам надо, чтобы уже не маленький двигатель выдавал еще бОльшую мощность, наша цель — «впихнуть» больше воздуха в цилиндр. Установив турбонагнетатель мы сможем резко увеличить характеристики двигателя.

Так каким-же образом турбонагнетатель «запихивает» больше воздуха в двигатель? Давайте для начала обратимся к схеме ниже:

1. Входное отверстие «холодной части» турбокомпрессора (она же — compressor)

2. Выход «холодной части» турбокомпрессора (она же — compressor)

3. Промежуточный охрадитель воздуха (интеркулер — intercooler)

4. Впускной клапан ГБЦ

5. Выпускной клапан ГБЦ

6. Входное отверстие «горячей части» турбокомпрессора (она же — turbine)

7. Выход «горячей части» турбокомпрессора (она же — turbine)

Преимущества и недостатки турбонаддува

1 . Турбокомпрессор широко используется ввиду простоты конструкции и хороших эксплуатационных параметров. Турбонаддув позволяет увеличить мощность двигателя на 20-35%. Двигатель, вырабатывая повышенные крутящие моменты на средних и высоких оборотах, увеличивает скорость и экономичность автомобиля.2 . Турбокомпрессор в большинстве случаев не может быть причиной неисправностей двигателя, так как его работа зависит от работоспособности газораспределительной, воздушной и топливной систем.3 . Двигатель с турбокомпрессором имеет меньший выброс вредных газов в атмосферу, так как вырабатываются дополнительные выхлопные газы в двигатель. У сгораемого топлива становится меньше отходов.4 . Происходит экономия топлива на 5-20%. В небольших двигателях энергия сжигаемого топлива используется эффективней, увеличивается КПД.5 . На высокогорных дорогах такие двигатели работают более стабильно и с меньшими потерями мощности, чем их атмосферные аналоги.6 . Турбокомпрессор сам по себе является глушителем шума в системе выпуска.

Плюсы и минусы турбированного двигателя

Теперь, когда новички познакомились с основами работы турбины (ее также называют «улиткой» за визуальное сходство входной части турбины с панцирем моллюска), можно приступать к рассмотрению двух основных преимуществ турбированного двигателя – большая выходная мощность и повышенная топливная эффективность.

Поскольку турбонагнетатель позволяет небольшому двигателю производить больше мощности, разработчики могут использовать силовые агрегаты меньшего объема.

Меньший по объему двигатель, как правило, потребляет меньше топлива, чем более объемный мотор (данный постулат сейчас активно подвергается сомнениям, особенно ввиду множественных скандалов, связанных с занижением экономичности и экологичности), что способствует некоторой экономии топлива на определенных режимах работы агрегата (обычно это неспешная работа мотора на низких оборотах в городских условиях).

Двигатели с турбинами, нагнетая больше обогащенного кислородом воздуха внутрь цилиндров, улучшают сгораемость горючей смеси, уменьшая объем количества выбрасываемых вредных отходов. По этим причинам двигатель с турбонаддувом может быть более эффективным, чем атмосферный двигатель (без установленной турбины) при аккуратном движении.

Однако эффективность и экологичность турбированного двигателя может быстро упасть, если вы начнете агрессивно ездить. Почему это неминуемо произойдет? И здесь все достаточно банально. Для того чтобы двигатель работал правильно и не выходил из строя, он должен достичь надлежащего соотношения топливовоздушной смеси, миксующейся в камере сгорания (как правило, это происходит в камере сгорания). Турбина же будет доставлять больше кислорода в двигатель, особенно при условии полного нажатия на педаль газа: «тапок в пол», поэтому, во-первых, двигатель начнет сжигать больше топлива при таком сценарии.

Работа турбонагнетателей также увеличивает давление в двигателе вашего автомобиля. При работе мотора с высоким давлением вы рискуете столкнуться с «предварительным зажиганием» – так называется несанкционированное воспламенение топлива до того момента, как свечи зажигания должны дать искру и воспламенить его. Для проявления этого явления достаточно мощно ускориться на турбированном автомобиле. Давление внутри цилиндров подскочит, что увеличит шансы на преждевременное зажигание топливовоздушной смеси.

Современные двигатели оснащены датчиком детонации и программным обеспечением, которые помогают предотвратить предварительное воспламенение, обнаруживая его и распыляя дополнительное топливо в камеру, способствуя дальнейшему увеличению расхода топлива.

По этой причине многие современные турбированные двигатели также будут рассчитаны на работу на премиальном бензине. Топливо с более высоким октановым числом имеет меньше шансов к детонации, что делает его идеальным для небольших турбомоторов с высокой степенью сжатия.

Вы можете выяснить, какой бензин подходит для вашего автомобиля, в руководстве пользователя. Но если это современный турбированный двигатель, есть хороший шанс, что он использует 95 или 98 бензины.

В то время как многие современные двигатели довольно надежны, турбированные двигатели поставляются с рядом дополнительных компонентов на пути к самому турбокомпрессору: интеркулера и всех трубопроводов, необходимых для доставки сжатого охлажденного воздуха в двигатель. Это может сделать ремонт двигателя или его обслуживание дороже по сравнению с традиционным атмосферным мотором.

В плане надежности все зависит от транспортного средства. Надежнее всего изучить рейтинги надежности и затраты на ремонт приглянувшегося турбированного автомобиля, поскольку эти цифры варьируются от модели к модели. В целом вам больше не нужно беспокоиться о том, что автомобиль с турбонаддувом ненадежен – технология прошла долгий путь с 1980-х годов.

Принцип работы реактивного двигателя

За работу двигателя отвечает реактивная тяга. Для создания реактивной тяги необходима определенная жидкость, которая подается из задней части двигателя и по ходу ее продвижения увеличивается ее скорость движения вперед. Работу тяги отлично объясняет один из законов Ньютона, звучит он так «Любое действия вызывает равное противодействие».

Вместо жидкости в ТРД используется горючая смесь (газы и воздух со сгоревшими частичками топлива). Благодаря этой смеси самолет толкает вперед и позволяет ему лететь дальше.

Разработки таких двигателей начались в тридцатых годах. Первыми кто начал разрабатывать двигатели такого типа стали немцы и англичане. Но в гонке вооружений одержали победу ученные из Германии, так как они выпустили самый первый в мире самолет с ТРД под названием «Ласточка», данный самолет впервые взлетел в небеса над Люфтваффом. Спустя некоторое время появился и Английский самолет «Глостерский метеор»

Также сверхзвуковые двигатели принято считать турбореактивными, но они отличаются более совершенными модификациями, в отличие от ТРД.

Устройство двигателя имеет четыре главные детали, а именно:

• Компрессор.
• Камера горения.
• Турбина.
• Выхлоп.

Компрессор

В компрессоре находиться несколько турбин, с помощью которых происходит засасывание и сжатие воздуха. Во время сжатия воздуха, его давление и температура начинает нагнетаться и расти.

Камера горения

После того как воздух проходит турбину и его сжимает до необходимых размеров. Часть сжатого воздуха поступает в камеру горения, где воздух начинает смешиваться с топливом, после чего его поджигают. Благодаря этому увеличивается тепловая энергия воздуха. После смесь выходит из камеры с большой скорости и расширяется.

Турбина

После выхода эта смесь снова попадает в турбину, с помощью высокой энергии газа лопасти в турбине начинают свое вращение. Турбина тесно связанна с компрессором, который находиться в начале двигателя. Благодаря этому турбина начинает свою работу. Остатки воздуха выходят в выхлоп. В момент выхода смеси температура достигает рекордных размеров. Но она продолжает повышать свою температуру с помощью эффекта Дросселирования. После того как температура воздуха доходит до своего пика, она начинает идти на спад и выходит из турбины.

Виды и срок службы турбокомпрессоров

Основным недостатком работы турбины является возникающий на малых оборотах двигателя эффект «турбоямы». Он представляет собой временную задержку отклика системы на изменение оборотов двигателя. Для устранения этого недостатка разработаны различные виды турбокомпрессоров:

• Система twin-scroll, или раздельный турбокомпрессор. Конструкция имеет два канала, которые разделяют камеру турбины и, соответственно, поток отработавших газов. Это обеспечивает более быстрое реагирование, максимальную производительность турбины, а также предотвращает перекрытие выпускных каналов.
• Турбина с изменяемой геометрией (с переменным соплом). Такая конструкция чаще используется на дизеле. Она предусматривает изменение сечения входа в колесо турбины за счет подвижности ее лопастей. Смена угла поворота позволяет регулировать поток отработавших газов, благодаря чему происходит согласование скорости отработавших газов и рабочих оборотов двигателя. На бензиновом двигателе турбина с изменяемой геометрией часто устанавливается на спортивных автомобилях.К минусам турбокомпрессоров можно отнести и небольшой срок службы турбины. Для бензиновых двигателей он в среднем составляет 150 000 километров пробега машины. В свою очередь, ресурс турбины дизельного двигателя несколько больше и в среднем достигает 250 000 километров. При постоянной езде на высоких оборотах, а также при неправильном подборе масла сроки эксплуатации могут сократиться в два или даже в три раза.В зависимости от того, как работает турбина, на бензиновом или дизельном двигателе, можно судить о ее исправности. Сигналом о необходимости проверки узла является появление синего или черного дыма, снижение мощности двигателя, а также появление свиста и скрежета. Для профилактики неисправностей необходимо вовремя менять масло, воздушные фильтры и регулярно проходить техобслуживание.

ПРЕИМУЩЕСТВА И НЕДОСТАТКИ ПРИМЕНЕНИЯ ТУРБОНАДДУВА

1. Турбокомпрессор широко используется ввиду простоты конструкции и хороших эксплуатационных параметров. Турбонаддув позволяет увеличить мощность двигателя на 20-35%. Двигатель, вырабатывая повышенные крутящие моменты на средних и высоких оборотах, увеличивает скорость и экономичность автомобиля.
2. Турбокомпрессор в большинстве случаев не может быть причиной неисправностей двигателя, так как его работа зависит от работоспособности газораспределительной, воздушной и топливной систем.
3. Двигатель с турбокомпрессором имеет меньший выброс вредных газов в атмосферу, так как вырабатываются дополнительные выхлопные газы в двигатель. У сгораемого топлива становится меньше отходов.
4. Происходит экономия топлива на 5-20%. В небольших двигателях энергия сжигаемого топлива используется эффективней, увеличивается КПД.
5. На высокогорных дорогах такие двигатели работают более стабильно и с меньшими потерями мощности, чем их атмосферные аналоги.
6. Турбокомпрессор сам по себе является глушителем шума в системе выпуска.

О НЕДОСТАТКАХ

У турбированных двигателей кроме возникновения явлений «турбояма» и «турбоподхват» есть и другие недостатки.
Обслуживание их дороже в сравнении с «классическими». При эксплуатации приходится применять моторное масло специального назначения — его приходится регулярно менять. Двигатель с турбокомпрессором перед пуском должен несколько минут проработать на холостых оборотах. Также сразу не рекомендуется глушить мотор до остывания турбины.

Необходимые дополнения в состав системы турбонаддува: клапаны, интеркулер

Не один десяток лет потребовался инженерам, чтобы создать действительно эффективно работающий турбокомпрессор. Ведь это только в теории всё выглядит гладко: от преобразования энергии отработанных газов можно «вернуть» утерянный процент КПД и значительно увеличить мощность двигателя (например, со ста до ста шестидесяти лошадиных сил). Но на практике подобного почему-то не получалось.

Кроме того, при резком нажатии на акселератор приходилось ждать увеличения оборотов мотора. Оно происходило только через некоторую паузу. Рост давления выхлопных газов, раскрутка турбины и загонку сжатого воздуха происходили не сразу, а постепенно. Данное явление, именуемое «turbolag» («турбояма») никак не удавалось укротить. А справиться с ним получилось, применив два дополнительных клапана: один – для перепускания излишнего воздуха в компрессор через трубопровод из двигательного коллектора. А другой клапан – для отработанных газов. Да и в целом, современные турбины с изменяемой геометрией лопаток даже своей формой уже значительно отличаются от классических турбин второй половины ХХ века.

Дизельный турбокомпрессор «Бош»

Другая проблема, которую пришлось решать при развитии технологий дизельных турбин, состояла в избыточной детонации. Детонация эта возникала из-за резкого увеличения температуры в рабочих полостях цилиндров при нагнетании туда дополнительных масс сжатого воздуха, особенно на завершающей стадии такта. Решать данную проблему в системе призван промежуточный охладитель наддувочного воздуха (интеркулер).

Интеркулер – это не что иное, как радиатор для охлаждения наддувочного воздуха. Кроме снижения детонации, он снижает температуру воздуха ещё и для того, чтоб не снижать его плотность. А это неизбежно во время процесса нагрева от сжатия, и от этого эффективность всей системы в значительной степени падает.

Кроме того, современная система турбонаддува двигателя не обходится без:

• регулировочного клапана (wastegate). Он служит для поддержания оптимального давления в системе, и для его сброса , при необходимости, в приёмную трубу;
• перепускного клапана (bypass-valve). Его предназначение – отвод наддувочного воздуха назад во впускные патрубки до турбины, если нужно снизить мощность и дроссельная заслонка закрывается;
• и/или «стравливающего» клапана (blow-off-valve). Который стравливает наддувочный воздух в атмосферу в том случае, если дроссель закрывается и датчик массового расхода воздуха отсутствует;
• выпускного коллектора, совместимого с турбокомпрессором;
• герметичных патрубков: воздушных для подачи воздуха во впуск, и масляных – для охлаждения и смазки турбокомпрессора.

Настройки

После монтажа аппаратуру донастраивают на силовом стенде. Обходится автокалибровками нельзя. Пытаться выстроить топливную карту в реальном движении – также не лучшее решение: во-первых, чтобы зафиксировать коррекцию, приходится держать выбранный режим определенное время. В езде по городу это не всегда возможно. Кроме того, топливную карту создают под разнообразные режимы эксплуатации, которые удобно воспроизводить на ходовом стенде. На полигоне таких условий нет. Последнее – после настройки работу мотора тестируют под диагностикой. Речь не о любительском сканере, а о полноценном диагностическом оборудовании для сервисных станций, которое в карман не положишь.

Устройство турбонаддува

Турбина двигателя, работающего на бензине, состоит из таких элементов:

1. Корпус подшипников, размещающий в себе ротор с валом и кольцами с лопастями. Вращаясь, они перенаправляют воздух в цилиндры.
2. Каналы, проходящие через весь корпус. Их функция заключается в доставке масла к вращающимся и трущимся друг о друга элементам, что способствует увеличению срока их службы.
3. Подшипник скольжения, гарантирующий плавную работу ротора, смазываемого и охлаждаемого маслом.
4. Корпус, по форме чем-то напоминающий улитку, защищающий составные элементы механизма от механических повреждений.

Минусы турбины на дизельном двигателе

Как и любое устройство, у турбины есть свои положительные характеристики (которые были описаны выше), так и недостатки. К минусам можно отнести в первую очередь увеличенный расход топлива, особенно это касается неправильно отрегулированных агрегатов. Второй минус — чувствительность к качеству топлива, что особенно актуально в российских условиях. Дело в том, что некачественный дизель может привести к детонации. Отметим и другие недостатки:

• общее удорожание двигателя;
• повышенная требовательность к моторному маслу;
• масло и фильтры приходится менять чаще (примерно каждые 5-6 тыс. км);
• нужно часто менять воздушный фильтр;
• ресурс турбины на дизельном двигателе значительно ниже, чем на бензиновом (из-за более высокой температуры выхлопа);
• средний ресурс агрегата составляет 200-250 тыс. км, после чего потребуется замена или, как минимум, капитальный ремонт;
• достаточно сложный ремонт, провести его среднестатистическому автовладельцу самому не получится.

Однако стоит отметить, что плюсы всё-таки перевешивают минусы. В противном случае турбины не пользовались бы такой большой популярностью.

Где используется

В основном, такой агрегат можно встретить на современных автомобилях. Но используется данный нагнетатель не на всех ДВС. Сдерживающим фактором применения турбины на бензиновых моторах является высокая степень детонации. Она связана с увеличением частоты вращения ДВС и огромной температурой выхлопных газов (до тысячи градусов). Ввиду этого часто используется турбина на дизельном двигателе. Принцип работы такого ДВС несколько иной. Здесь меньший риск детонации, а температура газов не превышает 600 градусов. Особенно часто компрессоры встречаются на коммерческом транспорте. Невозможно представить современный автобус или магистральный тягач, не оснащенный такой турбиной. Если говорить о марках, то турбина устанавливается на следующие авто:

• «Фольксваген».
• «Мерседес».
• «Вольво».
• «Мазда».
• «Ауди».
• «Рено».
• «Тойота».

Есть и другие сферы, где применяется подобный элемент. Например, это электростанции и ДВС кораблей. Но здесь используется уже паровая турбина, принцип работы которой мы рассмотрим немного позже.

Устройство системы турбонаддува

На практике турбонаддув применяется как на моторах, использующих дизельное топливо, так и на бензиновых. Однако наиболее часто эта система встречается именно на дизельном двигателе, поскольку для них характерна высокая , меньшая температура выхлопа и низкие обороты коленчатого вала. Более высокая степень сжатия обеспечивает повышение мощности турбированного двигателя и увеличивает его КПД.

В бензиновых моторах температура отработавших газов выше, что может спровоцировать эффект детонации, приводящий к быстрому износу поршневой группы. Для предотвращения этого явления необходимо использовать бензин с более высоким октановым числом, что не всегда является экономически выгодным.

Принцип работы турбины

Система турбонаддува состоит из следующих элементов:

• Воздухозаборник;
• Воздушный фильтр;
• Перепускной клапан – регулирует подачу отработавших газов;
• Дроссельная заслонка – регулирует подачу воздуха на впуске;
• Турбокомпрессор – повышает давление воздуха во впускной системе. Состоит из турбинного и компрессорного колес;
• Интеркулер – охлаждает воздух, способствуя лучшему наполнению цилиндров и снижению вероятности детонации;
• Датчики давления – фиксирует давление наддува в системе;
• Впускной коллектор – распределяет воздух по цилиндрам;
• Соединительные патрубки – необходимы для крепления элементов системы между собой.

Как работает турбина на бензиновом двигателе

Турбина и компрессор находятся на одной оси и вращаются с одинаковой скоростью. Агрегаты вращаются в одном направлении. При выходе отработанных газов лопасти турбины начинают вращение и приводят в работу компрессор. Турбокомпрессор втягивает воздух и под давлением подаёт его в камеру сгорания. Отработанные газы вращают лопасти турбины и процесс подачи воздуха происходит вновь. Движок развивает гораздо большую мощность благодаря турбонаддуву. Если в автомобиле производителем не была установлена турбина, то можно это сделать в специализированных центрах.

При правильном выборе автосервиса и мастеров эффективность работы мотора возрастает на 30 %.

Принцип работы автомобильного двигателя с турбонаддувом

Механизм работы системы довольно прост. Он наглядно показан на схеме.

Включая турбонаддув, вы запускаете в моторе авто следующие
процессы:

• выхлопные газы из двигателя автомобиля подаются на турбину, придавая ей импульс вращения;
• с турбины крутящий момент передается компрессору;
• компрессор засасывает воздух и производит его сжатие;
• сжатый воздух проходит через интеркулер, охлаждаясь и уплотняясь при этом;
• сжатый охлажденный воздух подается на цилиндры двигателя.

Тем, кому знаком принцип работы классического двигателя внутреннего сгорания, понятен смысл подачи дополнительного воздуха в цилиндры. Ведь в цилиндры подается воздушно-топливная смесь в строго определенном соотношении. И обычно, для того чтобы увеличить мощность двигателя, приходится изменять конструкцию – увеличивать объем цилиндров.

Включая турбоподдув в автомобиле, можно добиться увеличения
мощности двигателя при тех же объемах. Происходит это за счет подачи
уплотненного (сжатого) воздуха.

Ремонт турбины дизельного двигателя своими руками

Чтобы сделать ремонт турбины на дизельном двигателе, необходимо иметь все нужные инструменты, детали, а также большой опыт выполнения сложных ремонтных работ. В противном случае рекомендуется отправиться в автосервис.

Если же на вашем авто дизельный двигатель, и вы собираетесь провести ремонт своими руками, но у вас мало опыта, результат может быть неудовлетворительным. Например, внутрь устройства попадет песок, и в итоге турбина окончательно сломается. Поэтому выполнять ремонт самостоятельно можно, только если вы уверены, что справитесь.

Прежде чем приступить к работе, необходимо обзавестись ремкомплектом. Что придется приобрести: вкладыши, сальники, винты, шурупы и шайбы. А также для ремонта потребуются такие инструменты, как торцевые и рожковые ключи, отвертки, кусачки с раздвижными губками, фигурная правка, съемник и киянка. С их помощью вы сможете сделать ремонт турбины на дизельном двигателе самостоятельно.

Если вы собрались сделать ремонт на легковом либо грузовом авто, прежде всего нужно демонтировать турбину. Как это сделать:

• откручиваем болты либо убираем стопоры, с помощью которых крепится корпус компрессора и турбины;
• в случае если турбокомрпессор прикипел, стучим по корпусу киянкой;
• затем демонтируем улитку.

Теперь приступаем к диагностике подшипников картриджа. Не должно быть продольного люфта, допускается небольшой поперечный люфт. Чтобы убрать стопорное кольцо компрессора, воспользуйтесь кусачками с раздвижными губками. В этот момент обратная сторона вала должна быть зафиксирована при помощи фигурной правки. Разбирая механизм, помните о левой резьбе на валу.

Чтобы демонтировать компрессорное колесо, потребуется съемник. Как не допустить его разбалансировку? Необходимо монтировать детали в правильное положение. Поэтому наносим метки на колесо и гайки.

Ремонт турбины на дизельном двигателе будет выполнен правильно, если вы сможете хорошо очистить все элементы и удостовериться, что они не сломаны.

Какие детали могут прийти в негодность? Прежде всего, это втулки, которые быстро изнашиваются, появляется люфт картриджа. Для ремонта втулок придется демонтировать стопорные кольца, а затем убрать болты крепления. Кроме того, заменить нужно вкладыши, которые удерживает стопор. Прежде чем снимать кольца уплотнителя, тщательно удаляем нагар с вала картриджа, а также крыльчатки.

Обнаружили, что вал изношен? Тогда следует заменить вкладыши. Вал обтачивается под ремонтный размер, затем выполняется его балансировка. Заметили, что выработка есть только на вкладышах, устанавливаем новые детали подходящего размера.

Как только ремонт будет завершен, производим сборку механизма, монтируем его обратно. Также следует удостовериться в том, что стопорные кольца установлены на картридж достаточно плотно. В случае если они не сядут в гнезда, турбокомпрессор придет в негодность.

Прежде чем установить обратно вкладыши, втулки и маслосъемные кольца, следует нанести на них смазку. Только так не появятся задиры при запуске механизма. Собирать турбокомпрессор нужно в обратной последовательности. Усилие, с которым следует затягивать гайку крепления, составляет 5 Нм, однако рекомендуется заранее изучить инструкцию по эксплуатации турбины. Затем механизм устанавливается на мотор и крепится при помощи винтов и стопоров.

Обратите внимание! Многие неопытные водители при ремонте турбины на дизельном двигателе допускают частую ошибку. Между корпусом, втулкой и валом картриджа есть специальные зазоры, они заполнены смазкой

Нужны эти зазоры для компенсации демпферного эффекта. Автолюбитель-новичок считает, что это завышенный люфт, поэтому монтирует втулки большего размера, в натяг. Все это приводит к тому, что ротор не может нормально вращаться, втулка быстро приходит в негодность по причине эффекта демпфера и недостаточного количества масла. В итоге вал деформируется.

Кроме того, следует помнить о том, что механизм должен быть отбалансирован на стенде после проведения ремонта турбины на дизельном двигателе. Конечно, можно сделать балансировку своими силами, однако у вас должен быть опыт проведения подобной работы. Если собрать механизм неправильно, турбокомпрессор сломается, а водителю придется потратить крупную сумму на его замену или восстановление. Именно по этой причине специалисты советуют выполнять ремонт турбины на дизельном двигателе на СТО.

Система смазки

Смазка вала турбонагнетателя осуществляется смазочной системой двигателя.

На вал устанавливают уплотнительные кольца, предотвращающие проникновение масла в полости корпусов компрессора и турбины. Они же предохраняют корпуса от перегрева. Но герметичность обеспечивается не столько уплотнениями, сколько разностью величины давления в различных частях агрегата. Эту разницу давлений создает турбинная ось (вал), имеющая неравномерный диаметр.

Особая форма литья корпуса, в котором расположен вал, также способствует удержанию масла.

Если мотор не развивает требуемую мощность, это может быть симптомом неисправности турбонаддува. Наиболее часто встречающиеся проблемы — загрязнение воздушного фильтра или потеря герметичности впускного коллектора. Кроме потери мощности, их можно диагностировать по несвойственному для исправной машины цвету и количеству дыма, выходящего из выхлопной трубы.

Что такое турбо-яма?

Стоит добавить, что крыльчатка турбокомпрессора способна развивать до двухсот тысяч оборотов в минуту, благодаря чему данное устройство отличается большой инерционностью или, говоря иначе, имеет «турбо-яму», которая проявляется при резком нажатии на педаль газа. В этот момент крыльчатка медленно приводится в движение, и приходится некоторое время ждать, чтобы автомобиль начал набирать скорость.

Этот эффект имеет продолжительность всего несколько секунд, но, тем не менее, он не доставляет особого удовольствия при разгоне машины. На сегодняшний день производители, так или иначе, смогли устранить эффект «турбо-ямы» путем установки двух перепускных клапанов. Один предназначен для выработанных газов, задача второго состоит в том, чтобы перепускать избыток воздуха в трубопровод турбокомпрессора из впускного коллектора.

Благодаря этой системе обороты крыльчатки при сбросе газа уменьшаются в замедленном темпе, в то время как при резком нажатии на педаль акселератора происходит поступление воздушной массы в двигатель в полном объеме.

Что необходимо знать для грамотной эксплуатации бензиновой турбины?

Для обеспечения долговечной работы турбины на бензиновом моторе не нужно экономить на количестве и качестве моторного масла. Любители пропускать интервалы замены масла в моторе рано или поздно столкнуться с проблемами и нарушениями в работе турбины. Она очень восприимчива к качеству используемого масла. Дешёвое масло не сможет обеспечить необходимый уровень трения рабочих элементов и они при интенсивном использовании автомобиля достаточно быстро придут в негодность и потребуют замены.

При покупке автомобиля, оснащённого турбиной надо обязательно выполнить замену моторного масла и прочистку всей системы. Смешивать доливая другое масло нельзя, так как оно теряет свои свойства и эффективность его работы стремится к нулю. Полная замена масла позволит избежать вредных воздействий и усилить защиту турбины бензинового мотора.

Есть некоторые особенности эксплуатации мотора, оснащённого турбиной. После длительной поездки на машине двигатель во время остановки сразу глушить не нужно. Необходимо дать ему время поработать на холостых оборотах и немножко остыть. Резкое выключение мотора создаёт температурный перепад отрицательным образом, сказывающийся на прочности и надёжности рабочих элементов турбины мотора.
