Устройство и принцип работы надувных подушек безопасности (AirBag)

Подушки безопасности (airbag) представляют собой систему, в которую входят газогенератор с подушкой в одном узле, датчики удара, а в самых современных и электронный блок управления. Сама подушка безопасности изготавливается из нейлона толщиной 0,45-0,55 мм, который для герметичности покрывали слоем резины или силикона.

В газогенераторе, называемом часто пиропатроном, используется твердое топливо, при сгорании которого выделяется газ, заполняющий, а точнее, надувающий подушку. Топливом обычно выступает ядовитый азид натрия (NaN3), 45% массы которого при сгорании превращается в чистый азот, а остальное – в углекислый газ (СО2), окись углерода (СО), воду (Н2О) и твердые частицы. Хотя процесс сгорания и происходит быстро, он не носит взрывного характера. Оптимальное для обеспечения «надувательства» время наполнения подушки – 30-55 миллисекунд. Газ в подушку поступает через специальный фильтр, который пропускает только азот. В развернутом состоянии подушка находится очень короткое время (до 1 с), так как азот (абсолютно безопасный для человека) через специальные отверстия быстро выходит в салон, чтобы подушка не задушила защищаемого пассажира. В качестве топлива некоторые производители подушек безопасности применяют нитроцелюлозу. Для разворачивания airbag его требуется значительно меньше (8 г), чем азида натрия (50 г). При этом также не требуется установка фильтра.

Сигналом для срабатывания пиропатрона airbag служит электрический импульс от датчиков удара (ускорения или давления), поступающих напрямую или через электронный блок. Устанавливаются датчики в салоне, в передней части автомобиля, или в дверях, при этом их количество может колебаться от трех до десяти. На срабатывание датчиков airbag влияет не только скорость автомобиля, но и характер столкновения (под каким углом, с каким препятствием). В то же время экстренное торможение с любой скорости не может заставить сработать датчик удара. На случай выхода из строя аккумулятора некоторые системы снабжены специальным конденсатором, который отдает накопленную энергию для открытия подушек безопасности.

Воздушная подушка водителя имеет объём от 60 до 80 литров, а переднего пассажира – до 130 литров. Нетрудно представить, что при срабатывании системы, объём салона уменьшается на 200-250 литров в течение 0,04 сек, что даёт немалую нагрузку на барабанные перепонки. Кроме того, вылетающая со скоростью более 300 км/ч подушка, таит в себе немалую опасность для людей, если они не пристёгнуты ремнём безопасности и ничто не задерживает инерционное движение тела навстречу подушке.

Кроме того, наполнение подушек в салоне – а их обычно от 2 до 6 – сопровождается повышенным шумом, уровень которого иногда достигает 140 дБ, что опасно для барабанных перепонок. Во избежание этих «минусов» срабатывают только нужные подушки, и то в разное время: например, через 20 миллисекунд после столкновения – водительская, еще через 17 миллисекунд – пассажирские. Причем если защищать некого, подушки безопасности не срабатывают, так как в сиденья начали устанавливать специальные датчики, фиксирующие наличие пассажиров.

Как проверить систему в целом?

Чтобы самостоятельно проверить, работает ли ЕСП,
нужно пустить колеса в занос. Это можно сделать на снегу или мокром асфальте,
резко тронув авто с 1 передачи. Вы почувствуете, как уменьшаются обороты
двигателя. При этом будет моргать лампа ЕСП на панели. Как только машина найдет
зацеп, все вернется на прежние места.

Проверка исправности ЕСП
Проверка исправности ЕСП на специальном
оборудовании

Но лучше проверить работу системы, используя
тормозной стенд и советующее оборудование. Так можно проконтролировать, все ли
сигналы поступают от датчиков на блок управления и правильно ли распределяются
тормозные усилия гидравлическом блоке. Такой способ дает возможность увидеть те
неисправности, которые незаметны визуально. В случае малейшей проблемы будет
виден код ошибки на оборудовании.

Что такое система пассивной безопасности автомобиля SRS

Supplemental Restraint System – этот термин появился после дополнения ремней безопасности надувными подушками, появляющимися перед водителем и пассажирами после удара.

Со временем суть системы сильно расширилась, но аббревиатура осталась, хотя сейчас она не очень хорошо раскрывает весь комплекс мер по спасению людей в салоне машины и вне её.

Объединить все средства в одну систему, несмотря на их разное конкретное назначение, позволяют два фактора:

• все узлы связаны в единую систему управления, которая и несёт функции принятия и исполнения решения в каждом случае;
• безопасность современных автомобилей разрабатывается, испытывается и подтверждается в ходе комплексных тестов, где оцениваются все составляющие системы.

Большинство компонентов SRS входит уже в базовую комплектацию автомобиля, а те, что пока предлагаются в виде опций, по мере освоения массового производства и удешевления технических решений внедряются в первую очередь.

Пониженный уровень безопасности всегда крайне отрицательно влияет на рыночный успех автомобиля.

От каких ударов спасает система SRS?

Согласно аналитическим данным больше половины ДТП сопровождаются фронтальным ударом в переднюю часть транспорта. На второй позиции разместились боковые удары и на третьем месте удары в заднюю часть авто или в результате опрокидывания транспорта. Именно в зависимости от того, на какую часть транспорта пришелся удар, система пассивной защиты SRS будет определять, какие устройства должны быть задействованы. Если при аварии произошел фронтальный удар, то обычно срабатывают натяжители ремня безопасности и фронтальные подушки безопасности. При возникновении фронтально-диагонального удара, система SRS может задействовать только натяжители ремня. При более сильном ударе могут быть задействованы также передние и боковые подушки безопасности. В случае бокового удара срабатывают обычно головные и боковые подушки безопасности, натяжители ремня с той стороны, на которую припал удар при столкновении. Когда же удар происходит в заднюю часть автомобиля, то обычно срабатывает натяжитель ремня безопасности и размыкатель аккумуляторной батареи.

Подробнее о системе пассивной безопасности будет рассказано в этом видеоматериале:

Опубликовано: 28 ноября 2021

Что такое SRS?

Опубликовано Airbag Servis в 16.03.2019 16.03.2019

Многие люди, изучая основные характеристики транспортного средства, встречают в большом списке три буквы SRS. И только некоторые водители действительно могут объяснить, что это за система и для чего она предназначена. Каждый прочитавший эту статью полностью, тоже сможет дать полный и аргументированный ответ на вопрос: «Что такое SRS в автомобиле?».

SRS, или более полно, Supplementary Restraint System. Это система дополнительного удерживания, которая создана для обеспечения безопасности для водителя и пассажиров в лобовом столкновении со статичными или движущимися объектами.

Основная задача этой системы – это минимизировать травмы и их тяжесть для пассажиров транспортного средства при ДТП. Мгновенно срабатывают подушки и натяжители ремней, что защищает человека от удара о лобовое стекло или другие предметы, находящиеся в салоне. Для того, чтобы данная система сработала, происходит подача импульсного сигнала о столкновении. Электроника рассчитывает силу удара и принимается решение о выбросе подушек и натяжении ремней. И стоит учесть, что ремни могут сработать как совместно с подушками, так и отдельно от них.

Подушки безопасности установлены и запрограммированы так, что сработают только при фронтальном или боковом ударах. В случаях, когда удар придется сзади, ни ремни, ни подушки не сработают. Система дополнительной безопасности не будет активизирована также при ударе на низких скоростях и, если произошло столкновение с нетвердыми объектами.

Работоспособность системы дополнительной безопасности курируется микропроцессоров блоке датчика удара. Если система повреждена, на приборной панели загорится лампочка неисправности, а характеристика повреждения зафиксируется и сохранится в памяти системы. После обнаружения неполадки, рекомендуется немедленно посетить сервисный центр, где профессионалы устранят повреждение и восстановят работу системы безопасности.

Именно SRS та система, которая действительно поможет спасти жизнь человеку и избежать тяжелейших травм в случае дорожно-транспортного происшествия. Именно по этой причине нельзя игнорировать появление неполадок в работе системы

И очень важно соблюдать простые рекомендации по использованию системы. Основное из них – недопущение перегрева SRS более, чем девяносто градусов

Температуры выше система не переносит и выходит из строя. По истечении десяти лет эксплуатации транспортного средства, следует провести диагностики всех электронных систем, устройств обеспечения безопасности. Всё это нужно для личной безопасности!

Даже, если система безопасности никогда не будет активизирована, необходимо следить за её работоспособностью и вовремя исправлять неполадки.

Принцип функционирования системы VSC

Обычно резкие повороты руля в водительской практике применяются в исключительных случаях, когда требуется избежать столкновения с другим ТС или наезда на препятствие/пешехода. Если трасса сухая, а покрышки имеют достаточную глубину протектора, с этим проблем не возникает. А вот на скользкой дороге подобные действия обычно приводят к заносу, к уходу с прямолинейной траектории. Далеко не всем водителям удаётся в подобных ситуациях вернуть автомобилю управляемость, что обычно приводит к развороту машины и возникновению аварийной ситуации.

Система VSC как раз и призвана предотвращать заносы, блокируя вращение колёс со стороны, противоположной вектору движения. Беря управление на себя, она способна исправить ошибки водителя, позволяя завершить начатый манёвр, как если бы дорога не была скользкой.

Рассмотрим кинематику бокового скольжения. Центробежная сила при поворотах на относительно больших скоростях заставляет заднюю часть автомобиля двигаться с ускорением в направлении, противоположном повороту. Если сцепление автопокрышек с дорожным полотном хорошее, сила трения препятствует заносу кормы машины. Но если скорость авто превысила некий порог, или же если дорога скользкая (вода, снег, ледяная корка), величина центробежной силы оказывается больше силы сцепления. В этом случае задняя часть автомобиля начинает сваливаться в сторону, несмотря на то, что руль уже возвращён в положение, при котором колёса смотрят прямо.

Такое явление и называют боковым скольжением. Отметим, что в определённых ситуациях смещаться могут и передние колёса.

https://www.youtube.com/watch?v=VH6D3vYvVJ8

И ещё один нюанс: если боковое скольжение началось при резком повороте руля на сухом дорожном покрытии, оно редко бывает затяжным, и обычно реакции водителя бывает достаточно, чтобы удержать автомобиль от дальнейшего заноса. Другое дело – скользкая автотрасса. Здесь одной реакции недостаточно, поскольку единственное средство, позволяющее водителю остановить занос – это вращение руля в противоположную сторону, чего оказывается недостаточно для выравнивания машины. Торможение также оказывается бесполезным, поскольку блокируются либо оба задних, либо оба передних колеса, что при уходе от продольной оси никак не способствует возвращению транспортного средства в исходное состояние. Это означает, что только система VSC в автомобиле способна эффективно справляться с подобными ситуациями.

Если происходит проскальзывание задних колёс, такое явление называют избыточной поворачиваемостью, и в этом случае заносит заднюю часть авто в сторону, противоположную повороту. Если убрать поступательную компоненту движения, то останется только вращение авто вокруг вертикальной оси, что может стать причиной его разворота. Понятно, что такие ситуации смертельно опасны, даже если предположить, что дорога пустынна и встречных машин нет – автомобиль может просто съехать в кювет, что при движении на большой скорости приведёт к его опрокидыванию.

Если начинают проскальзывать передние колёса, заносить в сторону, противоположную повороту, будет переднюю часть ТС. В этом случае говорят о недостаточной поворачиваемости, но последствия будут теми же – занос с выездом на встречку и возможный разворот, но уже против часовой стрелки.

В каких случаях загорается лампочка безопасности Airbag и возможные причины?

1. Проблема целостности подушек. Модуль может перестать получать сигнал от: датчиков, подушек, ремней или других элементов этого устройства. Возможно замок ремня безопасности оснащен датчиком «пристегнутости», то есть когда вы не пристегнуты и металлический стержень не установлен в замок, будет мигать лампочка. Для чего это нужно? Дело в том, что использование подушки безопасности оправдано лишь в том случае, когда вы пристегнуты, скорость выстрела подушки равна 200 км/час, а удар подушки в случае если вы не пристегнуты равен удару о кирпичную стену на скорости 25 км/час. Учитывая этот факт, автопроизводители запрограммировали свои «Эирбэги» таким образом, что в случае если вы не пристегнуты подушка выстреливать не будет, в таком случае, как вы понимаете, ни о какой безопасности говорить не приходится. «Умники», которые якобы обманули систему безопасности, протянув ремень за спинкой сидения или установив специальные «эмуляторы» или обманки в замки вместо ремней, обманывают самих себя, в случае ДТП у таких «умников», а также их пассажиров нет никаких шансов выжить…

1. Плохой контакт или полное отсутствие такового в проводке питания системы Airbag. Неплотно подключены разъемы.
2. Неисправны или повреждены датчики ударов.
3. Влага. Если попала влага на замок ремня или контакты, или другие важные части, которым вода противопоказана.
4. Нарушен контакт в дверях. Когда меняются двери или выполняются какие-то ремонтные работы и отсоединяется разъем, при включенном питании – лампа SRS/Airbag загорится, т. к. системой обнаружены неисправности. Для устранения необходимо обнулить память модуля.
5. Неисправности самого управляющего модуля. В таком случае вам поможет только замена.
6. Предохранители. Неисправные предохранители довольно часто становятся причиной загорания индикатора подушки безопасности, однако на предохранитель «думают» в последнюю очередь, или не подозревают вообще.
7. Замена кресел или приборной панели. Если во время замены были повреждены провода или клеммы могут возникать проблемы с лампочкой.
8. Ошибки допущенные во время замены рулевого колеса. Плохой контакт или повреждение провода питания может привести к тому, что лампа Airbag или SRS будет гореть постоянно.
9. Лампочка не перестает гореть после восстановления. Когда подушки восстанавливали или меняли, после того как они сработали, система безопасности может помнить о старом положении по соответствующей записи в журнале. Решение — удаление ошибки.
10. Истек срок службы подушки. Как правило Airbag считается исправным на протяжении 8-10 лет, после этого гарантировать безопасность никто не может.
11. Напряжение в сети слишком низкое. В таком случае проверьте АКБ, при необходимости замените его с соблюдением последовательности.

Как видите, причин по которым лампа Airbag мигает или загорается есть немало. Установить причину самостоятельно довольно сложно и небезопасно, т. к. малейшее нарушение правил диагностики или замены подушки безопасности могут привести к тому, что в аварийной ситуации она просто не сработает. Не рискуйте и доверьте это профессионалам, в таком случае у вас будет гарантия того, что работа будет выполнена качественно, а ваш Airbag не подведет вас в трудную минуту.

Текст принадлежит:

Датчики удара

Датчики удара – элементы, от которых зависит работа всей системы. Именно они определяют, что произошло столкновение, благодаря чему и срабатывают подушки. Поначалу применялись только фронтальные датчики. Количество подушек раннее было не большим и в их задачу было повышение травмобезопасности при фронтальных столкновениях. Сейчас же многие авто комплектуются и боковыми устройствами, поэтому и количество датчиков возросло.

Пример расположение датчиков удара системы SRS

Работа всей системы построена так, что при ДТП срабатывают только необходимые подушки, а не все сразу. А для этого необходимо определить силу удара, его направление, характер. Это и обеспечивают датчики, установленные в разных частях кузова – в передней части, дверях, стойках.

Традиционными считаются датчики электромеханического типа. Они достаточно просты по конструкции, но при этом вполне эффективны. Основными элементами такого датчика являются шарик и пружина определенной жесткости. Работает он так: при ударе инерция заставляет сместиться шарик, преодолевая усилие пружины, в результате замыкаются контакты и импульс от датчика идет на управляющий блок.

Электромеханический вид датчика с ленточной пружиной

Стоит отметить, что жесткость пружины значительна. Это исключает ложные срабатывания системы, к примеру, при экстренном торможении, несильном ударе с препятствием. Так, при столкновении во время движения на малой скорости (до 20 км/ч) подушка не сработает, поскольку силы инерции будет просто недостаточно, чтобы преодолеть усилие пружины.

Помимо электромеханических датчиков на авто используются и электронные виды, основным элементом которых является датчик ускорения (конденсаторный, инерционный, давления). Также в конструкцию электронных элементов входит блок обработки сигнала от датчика ускорения.

Устройство инерционного датчика

Принцип работы конденсаторного датчика ускорения сводится к изменению емкости за счет смещения пластин. А достигается это за счет разделения пластин конденсатора и закрепления их на разных основах, одна из которой является неподвижной, вторая – подвижной. При ударе все та же сила инерции смещает подвижную основу с пластинами относительно неподвижной. В результате емкость конденсаторного датчика изменяется. Это фиксирует блок обработки, сверяет полученные данные с табличными и на основе этого формирует сигнал на управляющий блок.

Конденсаторный датчик ускорения

По такому принципу работают и другие виды датчиков, единственная разница сводится к их устройству. Все они за счет инерции изменяют какие-либо параметры, что является основой для формирования сигнала блоком обработки.

Отметим, что настройка датчиков удара осуществляется исходя из их места установки. Так, боковые элементы обычно более чувствительны, чем фронтальные.

Для обнаружения удара в область двери могут устанавливаться датчики, которые фиксируют изменение атмосферного давления в дверях автомобиля. Они бывают пьезоэлектрическими или емкостными. Первый вид основан на пьезоэлектрическом эффекте, а второй на принципе конденсаторного датчика.

Датчики удара фиксирующие изменение давления

Также учитывается скорость срабатывания каждого типа датчика, поэтому в авто могут одновременно устанавливаться несколько их типов. К примеру, датчики давления отличаются высоким быстродействием, поэтому они нередко устанавливаются по бокам (в дверях, стойках).

Основным достоинством электронных датчиков является определения характера удара – силы, направления. Достигается это за счет заложенных табличных данных в блок обработки.

Что представляют собой активные подголовники?

Данные элементы стали укомплектовываться на автомобили гораздо позже классических натяжителей ремней безопасности. Обычно активные подголовники устанавливаются на спинки кресел переднего и заднего рядов в салоне. Благодаря наличию таких элементов риск перелома в области шейного отдела при заднем ударе снижается до минимума (а ведь именно эта область одна из самых уязвимых к переломам). Таким образом, активные подголовники значительно повышают шансы на жизнь даже при, казалось бы, смертельных ударах. Первые экземпляры таких устройств стали устанавливать на немецкие «Мерседесы». По своей конструкции данные подголовники разделяются на две группы и могут быть как активными, так и неподвижными. В первом случае подголовник имеет возможность регулировки по высоте и углу наклона. Неподвижно же аналоги жестко встроены в спинки сидений. Однако даже такие подголовники отлично справляются со своей главной функцией – снижением травмоопасности при различных видах столкновений.

Итак, мы выяснили, что собой представляет система SRS в автомобиле и каким образом она действует при различных столкновениях.

Снайперские винтовки

DTA SRS. Снайперская винтовка. (США)

DTA SRS (Stealth Recon Scout) — американская снайперская винтовка. Разработана и производится оружейной компанией Desert Tactical Arms штаб-квартира которой находится в городе Солт-Лейк-Сити, США. Компания была создана в 2007 году, специализируется на разработке и производстве высокоточного стрелкового оружия, боеприпасов, сопутствующей аммуниции и специальной оптики. Является усовершенствованной моделью более ранней разработки под наименованием DT SRS.

Данная модель позиционируется производителем как универсалиная высококачественная снайперская система для обычной и бесшумной стрельбы под самый широкий спектр боеприпасов малого и нормального калибра.

DTA SRS. Снайперская винтовка. (США)

Сама снайперская система, представленная одним названием, подразделяется на два варианта: DTA SRS-A1 Rifle Chassis (с нормальным шасси) и DTA SRS-A1 Covert Rifle Chassis (с укороченным шасси). Первый предлагается для использования военными и полицейскими снайперами, а также гражданскими лицами в обычных условиях, второй — в условиях ограниченного пространства и необходимости активного маневрирования (например в условиях «городской войны»).

DTA SRS. Снайперская винтовка. (США)

Путем нехитрых манипуляций, с помощью шестигранного 5 мм ключа Аллена и набором компактных инструментов можно сменить ствол и затворную группу под патрон меньшего или большего калибра за очень малое время.

DTA SRS. Снайперская винтовка. (США)

Характеристики:

• Масса, кг: 5 — 5,6;
• Длина, мм: 800 (в калибре .308) 952 (в калибре .338);
• Длина ствола, мм: 560 (в калибре .308) или 660 в остальных калибрах;
• Патрон: .243 Winchester, 7,62×51 NATO / .308Winchester, .300 Winchester Magnum, .338 Lapua Magnum;
• Калибр, мм: 7,62 , 8,6;
• Принципы работы: ручная перезарядка, продольно скользящий поворотный затвор;
• Прицельная дальность, м: 800 — 1300;
• Вид боепитания: 5 патронов, отъемный коробчатый.

DTA SRS. Снайперская винтовка. (США)

Управление пассивной безопасностью SRS

Что это за система, мы уже выяснили, теперь давайте рассмотрим, каким образом она управляется. Но здесь не все так однозначно. Все элементы, перечисленные выше, имеют электронное управление, которое обеспечивает эффективное взаимодействие различных компонентов SRS. Что это значит? Конструктивно данная система представляет собой набор различных измерительных датчиков, блока управления и исполнительных устройств. Первые выполняют функцию фиксирования параметров, при которых возникает аварийная обстановка, и преобразуют их в короткие электросигналы. Это могут быть датчики удара, положения сидения переднего ряда кресел и выключатели замка 3-точечного ремня безопасности. Как правило, на каждую из сторон автопроизводитель устанавливает по 2 таких устройства, реагирующие на удары. Также эти датчики тесно связаны с активными подголовниками, которые при подаче сигнала переходят в активный режим.

Таким образом, каждый из компонентов системы пассивной безопасности тесно взаимодействует с определенными датчиками и за счет специальных импульсов за считанные миллисекунды позволяет надуть Airbag и другие его составляющие через блок SRS.

Общие причины

Выполнение электромонтажных работ с подключенной батареей

Отключение компонентов, таких как стереосистема, сиденье, подушка безопасности, датчик системы подушек безопасности без отсоединения аккумулятора, является одной из наиболее распространенных причин появления предупреждения Volvo SRS.

Хорошей новостью является то, что вам не нужно доставлять автомобиль к дилеру для сброса предупреждающего сообщения SRS Airbag. Хотя вы не можете сбросить предупреждения о подушках безопасности с помощью стандартного сканера OBD2 или отсоединив аккумулятор, вы можете использовать сканер Volvo для удаления кода неисправности из модуля подушки безопасности.

Не забывайте всегда отсоединять аккумулятор при работе с электрической системой.

Комбинация приборов/DIM

Информационный модуль водителя (DIM), который Volvo называет комбинацией приборов, может выйти из строя. При сбое DIM появляется предупреждение о подушке безопасности SRS. Вы также заметите неустойчивые электрические проблемы на приборной панели , такие как другие сигнальные лампы, датчики не работают или спидометр не работает.

Вы можете узнать больше об этой проблеме здесь: Проблемы DIM Volvo Instrument Cluster.

Предыдущая авария

Если ваш Volvo попал в аварию, , даже если он незначительный, может загореться индикатор подушки безопасности. Аварийное событие будет сохранено в модуле SRS. После автомобильной аварии такие элементы, как натяжители ремней безопасности, срабатывают подушки безопасности, и их необходимо заменить .

После замены подушек безопасности и натяжителей ремней безопасности вам необходимо либо заменить модуль SRS, либо выполнить его сброс. Замена модуля SRS стоит 1000 долларов США +, но менее затратным решением было бы снять модуль SRS с центральной консоли и отправить его на ремонт специалисту.

Проверьте эти места, которые предлагают ремонт модуля подушки безопасности Volvo SRS.

Разряженная батарея | Прыжок Старт

Сообщение о подушке безопасности Volvo SRS может также появиться, когда вы замените аккумулятор или запустите автомобиль, если он разрядился.

Это связано с тем, что модуль Volvo SRS не работает должным образом при низком напряжении. Поэтому он сохраняет код неисправности низкого напряжения в модуле SRS , который вызывает Срочное сообщение службы безопасности SRS . Коды, связанные с низким уровнем заряда батареи, можно удалить с помощью сканера Volvo.

Ниже приведены инструкции по сбросу света подушки безопасности Volvo.

Датчик веса пассажира (OWS)

Датчик веса пассажира (OWS) установлен в подушке сиденья пассажира. Он определяет вес пассажира на переднем сиденье. Датчик пассажирского сиденья иногда является виновником.

Еще одна связанная с этим проблема, которая возникает довольно часто, заключается в том, что провода под сиденьем, которые подключаются к датчику OWS пассажира, повреждаются или отсоединяются.

Осмотрите желтый разъем под сиденьем пассажира.

пряжка ремня безопасности

Пряжка ремня безопасности имеет небольшой датчик, который определяет, используете ли вы ремень безопасности или нет. Если провода к датчику ремня безопасности (который является не чем иным, как микровыключателем) отсоединяются, вы получите код неисправности, указывающий на разрыв цепи на пряжке ремня безопасности.Вы можете использовать мультиметр для проверки переключателей в пряжке ремня безопасности.

Модуль SRS

Модуль управления Дополнительной удерживающей системой (SRS) расположен под центральной консолью за переключателем. Он может потерпеть неудачу, особенно при воздействии жидкости. Не очень распространенная проблема.

Проблема с программным обеспечением

Программное обеспечение SRS может потребоваться обновить. Это может выполнить только дилер Volvo. Позвоните своему дилеру Volvo и спросите, есть ли отзыв модуля подушки безопасности или обновление программного обеспечения. В зависимости от того, сколько лет вашему Volvo, вы можете получить обновление бесплатно.

Блок SIPS

Система защиты от бокового удара (SIPS) – это пассивная система безопасности в Volvo, предназначенная для защиты от травм при боковом столкновении. Несмотря на то, что это редко, блок SIPS может выйти из строя и, возможно, потребуется заменить.

Ошибки SRS

Как уже было сказано выше, система SRS достаточно сложна по своей конструкции, и поэтому в ее работе могут периодически возникать различные ошибки. Как показывает практика, они чаще всего вызваны такими причинами, как:

• Неисправности проводки или контактов;
• Проблемы с электроникой управляющих модулей;
• Отсоединение клемм и перегорание предохранителей.

Чем бы ни была вызвана ошибка SRS, настоятельно не рекомендуется пытаться устранить ее самостоятельно. Лучше всего при ее возникновении отправиться в на станцию технического обслуживания. Ее специалиста проведут тщательную диагностику системы и устранят неполадку.

Скачивание книги

После успешного прохождения платежа (любым способом) и возврата в магазин KrutilVertel с сайта платежной системы Вы попадаете на страницу успешной оплаты:

Купленная Вами книга будет находиться в Вашем личном кабинете, откуда ее всегда можно будет скачать.

Обратите внимание, что после совершения оплаты, Вам необходимо вернуться обратно с сайта платежной системы на сайт KrutilVertel. В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги

В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги.

Управление пассивной безопасностью SRS

Что это за система, мы уже выяснили, теперь давайте рассмотрим, каким образом она управляется. Но здесь не все так однозначно. Все элементы, перечисленные выше, имеют электронное управление, которое обеспечивает эффективное взаимодействие различных компонентов SRS. Что это значит? Конструктивно данная система представляет собой набор различных измерительных датчиков, блока управления и исполнительных устройств. Первые выполняют функцию фиксирования параметров, при которых возникает аварийная обстановка, и преобразуют их в короткие электросигналы. Это могут быть датчики удара, положения сидения переднего ряда кресел и выключатели замка 3-точечного ремня безопасности. Как правило, на каждую из сторон автопроизводитель устанавливает по 2 таких устройства, реагирующие на удары. Также эти датчики тесно связаны с активными подголовниками, которые при подаче сигнала переходят в активный режим.

Таким образом, каждый из компонентов системы пассивной безопасности тесно взаимодействует с определенными датчиками и за счет специальных импульсов за считанные миллисекунды позволяет надуть Airbag и другие его составляющие через блок SRS.

Где расположен Mes разъем

Для того что бы сбросить ошибку SRS первым делом нужно найти разъем Mes. Он располагается возле блока предохранителей в салоне. Сам разъем желтого цвета, небольшого размера. Зачастую возле него находится еще один разъем он больше чем Mes так что перепутать их не получится, наверное. У разъема Mes всего 2 контакта которые нужно замкнуть скрепкой или проводом — об этом потом.

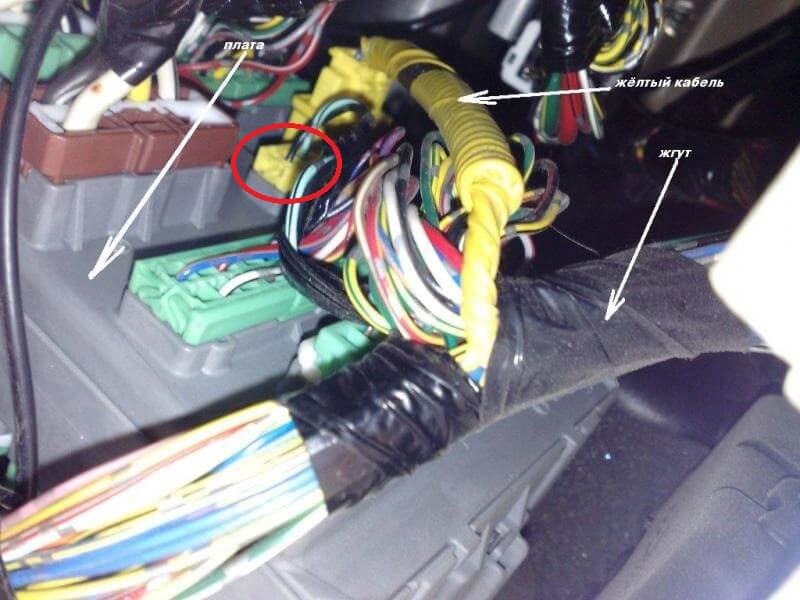

Фото примеров расположения и того как выглядит разъем Mes.

Honda Prelude 98г.в. кузов ВВ-6

Mes разъем на Honda Logo

Mes разъем на Honda HR-V

Mes разъем на Honda HR-V

Разъем mes honda odyssey

Разъем Mes на Honda Civic

Разъем Mes на Honda Civic

Внимание у Honda Accord и Acura CL расположение разъема Mes может отличаться от традиционного т.е. рядом с предохранителями, он располагается у них с обратной стороны блока предохранителей и провода имеют зеленый цвет — но не всегда

Выбирайте разъем тот что самый маленький. Подробнее на фото.

Mes разъем Honda Accord и Acura CL

Дополнительные средства

Устройство системы SRS дополнительно может в себя включать датчик определения наличия пассажира, механизм аварийного опускания стекол дверей. Блок управления также может заведовать работой преднатяжителей ремней (с пиропатронами).

Датчик определения наличия пассажира нужен, чтобы блок управления не задействовал фронтальную пассажирскую подушку, если на боковом сиденье никого нет. Ранее отключение этой подушки выполнялось вручную, что было не совсем удобно. Установка датчика решила проблему с забытой включенной или отключенной пассажирской подушкой.

Устройство кресла пассажира

Механизм аварийного опускания стекол предназначен для устранения пневмоудара. При закрытых окнах разворачивание подушек приводит к стремительному уменьшению объема салона (его заполняют мешки). В результате давление воздуха в салоне резко возрастает и образуется пневмоудар, причем достаточно мощный и пассажиры запросто могут получить повреждение ушных перепонок. Механизм же аварийного опускания боковых стекол исключает возрастание давления и появление пневмоудара.

Ремни безопасности многих авто сейчас комплектуются преднатяжителями, которые обеспечивают кратковременное натяжение ремня при ДТП, обеспечивая фиксацию тела и устраняя его инерционное перемещение. Причем преднатяжители комплектуются пиропатронами, срабатывание которых осуществляется от импульса, подаваемого с блока управления подушек безопасности.
