Почему троит инжекторный 8 клапанный двигатель ваз 2114

Основные причины утечек

Охлаждение ВАЗ-2114 производится следующим образом:

• охлаждающая жидкость из бака попадает в водяной контур («рубашку») двигателя;
• антифриз циркулирует в «рубашке» по малому кругу, пока вместе с двигателем не достигнет +95° C;
• термостатический клапан открывается и антифриз доставляется к радиатору для охлаждения;
• излишки жидкости, которые образуются в результате расширения при нагреве, возвращаются в расширительный бак.

Таким образом, источниками утечки антифриза или тосола могут быть:

1. Сам расширительный бак – под воздействием спиртового антифриза на нем могут появиться трещины.

Как определить, что в ВАЗ троит двигатель

Когда в ВАЗ 2114 двигатель троит, звук работающего мотора приобретает характерный тембр, где прослушиваются элементы вибрации и тарахтенья, причем силовая установка двигателя не набирает обороты и работает неустойчиво. При этом обороты двигателя неустойчивы, отсутствует равномерность его работы, он издает звуки, как будто мотор преодолевает какое-то невидимое препятствие. Из глушителя раздаются прерывистые выхлопы с неравномерным периодом выброса выхлопных газов.

Когда в ВАЗ 2114 двигатель троит, возможны следующие последствия:

• уменьшение мощностных характеристик мотора, т.к. один или два цилиндра не работают;
• появление вибрации и «дрожание», которые исходят из силового отделения;
• излишний расход горючего и запах топлива в выводных газах.

Объяснение достаточно простое. При неработающем цилиндре воздушно-топливная смесь, поступающая в него, не сгорает, а собирается и попадает вместе с маслом в картер двигателя. Чем больший объем горючего попадет в картер, тем сильнее будет концентрация в нем бензина. Это сильно влияет на свойства моторного масла, такие, как вязкость и степень смазки, которые становятся хуже.

В конце концов, компрессия поршней значительно уменьшится, поршневая группа и кольца получат увеличенный износ из-за отсутствия смазки надлежащей консистенции. Печальный итог – преждевременный износ силовой установки и капитальный ремонт мотора.

Причины троения двигателя

С одной стороны, троение двигателя – вроде понятная всем причина, но на самом деле, троение – это (чаще всего) всего лишь следствие какой то неисправности.
Здесь мы рассмотрим основные причины троения двигателя, соответственно, найдем пути устранения этой головной боли.

Начинать проверку в данном случае нужно с определения нерабочего цилиндра:

1. Для этого заводим двигатель и открываем капот.
2. Слушаем звук работы двигателя и запоминаем его.
3. Начинаем по очереди вытаскивать высоковольтные провода.
4. Когда мы вытаскиваем высоковольтные провода – соответствующий цилиндр перестаёт работать и звук работы двигателя меняется и начнет двоить. Наша задача – найти тот провод, при вытаскивании которого звук в работе двигателя не изменится, а значит мы найдем неработающий цилиндр.

Далее, что нам нужно сделать – это определить, образуется ли искра на свече в данном цилиндре или нет, чтобы определить, в каком направлении нам двигаться дальше.

Свечи зажигания

Берём свечной ключ, и откручиваем свечу зажигания, смотрим на состояние электрода:

• кирпичный цвет  – свидетельствует о нормальной работе цилиндра;
• закопченный, с небольшим нагаром и т.д. – свидетельствует о неправильной работе двигателя, либо это излишки масла, либо остатки слишком большого количества топлива.

Такой нагар на свече мешает её нормально работать, искра создаются слабая и нерегулярная. Чистка свечей или их замена в данном случае не поможет, т.к. нужно искать причину появившегося нагара: это может быть

• неисправность обратного (выпускного) клапана(нужно регулировать – если он зажат, заменять – если он прогорел);
• низкая компрессия в цилиндрах (не менее 10-10-10-10) – правильно замерить компрессию, сделайте соответствующий ремонт – скорее всего либо у вас залегли кольца, либо прогорели клапана;
• смещение фазы газораспределения – здесь либо не правильно установлен ремень ГРМ, либо он соскочил – ремень нужно снимать и заново устанавливать с регулировкой фаз;
• переливают форсунки – нужно менять (как заменить форсунки?);
• низкое давление в топливной системе (как проверить давление?);
• не правильные показания датчика кислорода – нужно заменить его;
• так же нагар может оказаться при продолжительной работе двигателя на холостом ходу, если свеча имеет нестандартное калильное число – такие свечи нужно заменить.

Обратите внимание на корпус свечи зажигания белого цвета: если на нем есть черные точки или полоски – значит свечу пробивает, её нужно заменить

Как проверить искру на свече зажигания?

Далее нам нужно проверить, дает ли свеча искру или нет: для этого на выкрученную свечу одеваем высоковольтный провод и металлический корпус свечи кладём на двигатель (следите, чтобы электрод корпуса двигателя не касался). Затем просим помощника завести двигатель (покрутить стартер 2-3 сек), и в этот момент смотрим, появится искра на свече или нет.

 Нет искры или слабое искрообразование

Если искра появилась, то отводим свечу от массы на 1 см и снова повторяем предыдущее действие.

Если искра заметно ослабела и еле еле видно, значит у нас плохое искрообразование.

Причиной плохого искрообразования или вовсе отсутствия искры  могут служить следующие неисправности:

1. высокое сопротивление высоковольтных проводов, или обрыв провода;
2. для этого нужно проверить вв-провода и заменить (вв-провода могут быть установлены не правильно);
3. неисправность модуля зажигания – проверить и заменить;
4. неисправность эбу –  отдать ремонт или заменить на новый;
5. неисправность ДПКВ –  о его неисправности будет свидетельствовать ошибка, которую можно прочитать с помощью БК или провести диагностику. Нерабочий датчик нужно заменить;
6. опять же мог соскочить ремень грм на пару зубьев – разобрать и заново установить по меткам ГРМ.

Если искра есть, и хорошая, то здесь остается смотреть на кольца, компрессию, клапана, форсунки, о которых уже писалось выше. Желаем удачи в поисках вашей проблемы!

Двигатель троит на холодную или на горячую

В данной проблеме чаще всего причиной являются клапана: через каждые 20 тыс. км. нужно регулировать зазоры клапанов. Суть в том, что если у вас двигатель троит на холодную, то зазор видимо слишком большой, затем двигатель нагревается – зазор уменьшается, и работа двигателя нормализуется. Такая же ситуация и с троением двигателя на горячую, но наоборот: на холодную – зазор в норме, на горячую – клапан зажимается и двигатель начинает троить.

В интернете часто рекомендуют менять свечи и высоковольтные провода при данной проблеме, но я бы не советовал вам попросту тратить деньги и покупать что-то наугад, не разобравшись в этом.

ЧТО ДЕЛАТЬ, ЕСЛИ МОТОР ТРОИТ

Автомобиль модели 2114 с завода в основном комплектовался двигателем, имеющий 8 клапанов в ГБЦ, 16-клапанный ДВС (1,6 л) ставился с 2010 года. ВАЗ 2115 (также и 2113) имеет идентичный мотор, поэтому метод нахождения причины неисправности будем рассматривать для всех этих моделей.

Узнаем подробно о том, что делать, когда двигатель ВАЗ троит на холодную или горячую, на холостых оборотах или при увеличении нагрузки. Если троит двигатель ВАЗ 2115 (2114, 2113), в первую очередь проверяем работу свечей

Поочередно сдергивая в/в провода с цилиндров, обращаем внимание, как меняется при этом работа ДВС. Если характер работы при снятом проводе не меняется, то именно этот цилиндр и неисправен

Дело может быть и в отсутствии искры в системе зажигания. Проверяется искра очень просто. С высоковольтного провода снимается наконечник, и на работающем моторе провод подносится к массе автомобиля (к ГБЦ). То есть, он ставится на «разрыв». Между проводом и массой должна проскакивать довольно мощная искра. Слабая искра или ее отсутствие говорит о неисправности в системе зажигания.

Если искра хорошая, а двигатель ВАЗ 2114 троит все равно, то следует проверить компрессию в цилиндрах, лучше сразу во всех. При замере компрессии разницы в показаниях манометра почти не должно быть. Слабая компрессия или ее отсутствие говорит о неисправности внутри самого цилиндра. Это может быть:

1. Пробита прокладка ГБЦ;
2. Прогореть выпускной клапан;
3. Полопаться поршневые кольца или прогореть поршень.

Когда троит двигатель на ВАЗ 2114 инжектор, следует провести компьютерную диагностику двигателя. Диагностику проводят на компьютерном стенде или с помощью специального переносного сканера (типа «АСКАН»). Конечно, при наличии достаточного опыта владелец автомобиля и сам может разобраться в причинах неустойчивой работы мотора.

При перебоях двигатель неровно работает на холостом ходу, не развивает достаточной мощности, повышенно расходует бензин. Перебои, как правило, объясняются неисправностью форсунок или электробензонасоса (подробнее см. раздел «Система питания»), свечи зажигания одного из цилиндров, подсосом воздуха в один из цилиндров. Нужно найти неисправность и по возможности устранить ее.

1. Пустите двигатель и оставьте его работать на холостом ходу. Подойдите к выхлопной трубе и прислушайтесь к звуку выхлопа. Можно поднести руку к срезу выхлопной трубы — так перебои ощущаются лучше. Звук должен быть ровным, «мягким», одного тона.

Хлопки из выхлопной трубы через равные промежутки времени свидетельствуют о том, что один цилиндр не работает из-за выхода из строя свечи, отсутствия искры на ней, отказа форсунки, о сильном подсосе воздуха в один цилиндр или значительном снижении компрессии в нем.

Хлопки через неравные промежутки времени возникают по причине загрязнения распылителей форсунок, сильного износа или загрязнения свечей зажигания.

Если хлопки слышны через неравные промежутки времени, можно попробовать самостоятельно заменить весь комплект свечей независимо от пробега и внешнего вида, однако лучше это делать после обращения в автосервис для диагностики и ремонта системы управления двигателем.

Троит при старте на холодную ВАЗ-2115 1,6i 8-кл

ВАЗ-2115, 2010г., пробег 110 тыс., 1,6i, 8 клапанный.

Заводится на холодную сразу и начинает сильно троить. Иногда при этом глохнет. Секунд через 20-30, особенно, если поддать газку, троить перестаёт и работает нормально. На горячую заводится нормально. Свечи и провода заменил. Свечи без нагара, нормальные. Ничего не изменилось. Решил заменить форсунки. На первом цилиндре форсунка с чёрным масляным налётом. Дырочки немного засалены. Остальные чистые. По всей видимости, это засаливание мешает при старте работать форсунке и движок троит. Потом форсунка прочищается и работает нормально. После замены форсунок неделю заводилась нормально, сейчас опять начала на холодную троить. Масло не жрёт вообще. За 8 тыс. пробега не подливаю ни разу. Компрессия на первом цилиндре 12 атм. На остальных не ниже 11. Регулировал клапана, результата нет. Прошивка мозгов родная, ни разу не перепрошивал. Подскажите, — что может быть?

Ответы ( 8 )

Проверьте не подсасывает ли воздух где то или плохой контакт на фишках какого нить из датчиков. Скиньте фишку с датчика фаз и заведите на холодную. Если проблема уйдет значит фишка или датчик.

Но почти сразу после переборки ДВС появилась новая проблема, которой раньше не было. При разгоне примерно на третьей или четвертой скорости при 1000 — 2000 оборотах появляются дёргания. Одиночные и быстрые, будто появляется пропуск воспламенения на одном из цилиндров. При этом пропусков воспламенения компьютер не обнаруживает. Вот версии:

— старая форсунка на первом цилиндре выдаёт бедную смесь по сравнению с тремя другими;

— датчик коленвала выдаёт в компьютер не корректную информацию из-за загрязнения;

— на одном из цилиндров низкая компрессия после переборки;

— шкив коленвала имеет люфт после переборки (он тоже снимался для замены сальника);

— повреждён один из ВВ проводов.

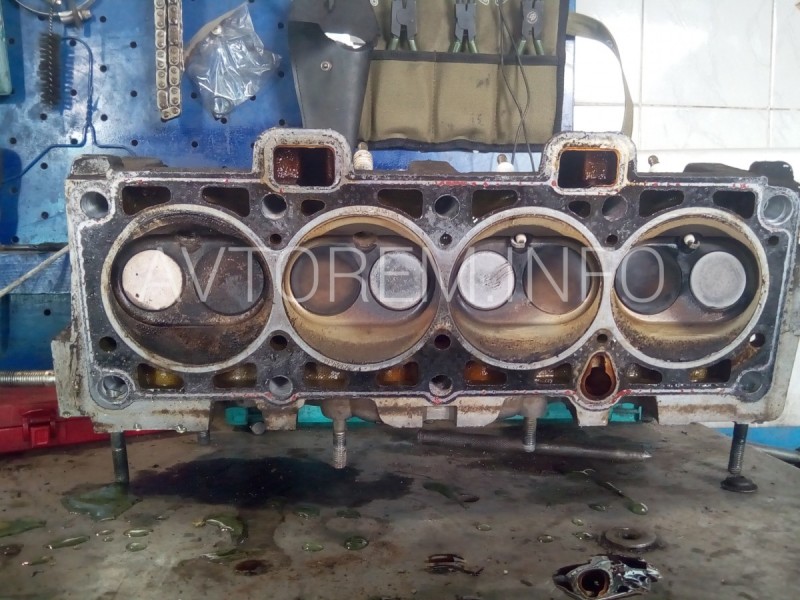

Начала троить снова. Снял рампу с форсунками. Первая опять чёрная. Поставил чистую старую. Завёл сразу и без троения. После этого психанул и перебрал движок. Почти капремонт. Прокладка ГБЦ в районе первого цилиндра подтекала.

Моя версия, что из-за неё антифриз попадал в камеру сгорания. За ночь из-за высокого остаточного давления в системе охлаждения антифриз мог попасть в цилиндр и при первом провороте двигателя через впускной клапан возможно попадал на форсунки и заливал их. Потом, во время работы ДВС продукты сгорания наоборот попадали в систему охлаждения. Это было видно по пузырям воздуха выходившим из шланга в бачок. И началось это так же недавно.

Раз уж ДВС вскрыл, то решил менять всё, что только можно. Клапана, кольца, колпачки, прокладки.

Дополнительно заменил помпу, ремень ГРМ и ролик.

Две недели после этого заводится без проблем. Пузырей воздуха из шланга в бачок системы охлаждения больше нет. По все видимости проблема решена.

Заодно перестала появляться ошибка неисправности катализатора (по всей видимости она до этого загаралась из-за попадания в систему паров антифриза).

Троит двигатель ваз 2114 после замены клапана

• Регистрация
• Вход

• В начало форума
• Правила форума
• Старый дизайн
• FAQ
• Поиск
• Пользователи

Ребята, такая ситуевина: Двигатель после кап ремонта стал троить, начал искать причину: 1) По очереди стал снимат высоковольтные провода со свечей, выяснилось, что при снятии с 4 цилиндра, изменений в работе двигателя не наблюдалось. 2). Замерил компрессию в 4м цилиндре, показало давление 4. 3) Залил масла в 4й цилиндр, замерил компрессию, показало давление 5. 4) Проверил метки на распредвалах — совпадают

Подскажите что может быть? Возможно ли что из-за неправильной установки ГРМ нет компрессии? Клапана плохо притерты? Или опять придется вскрывать все?

П.С. Ремонт делал не я, герметичность клапанов после притирки не проверял.

Убивают такие темы, что делать, нет компрессии. Нет, конечно форум что бы обсуждать и помогать друг другу, но ребята, за что вы платите деньги? Вы же их зарабатываете трудом (я так думаю ))) не уж то вам их не жалко. Я вот делаю машину восновном сам потому если что ня себя только и обижаюсь. На твоем месте я бы когда увидел 4 в цилиндре пришел бы в то место где мне делали капиталку и так бы там всех взгрел что мало не показалось бы. Ведь капиталка это не шаровую поменять за 300 рублей, не малых денег стоит.

P/s По теме: ставлю на клапана, ибо больше нечему, а мотор походу полюбому снова под разбор, по крайней мере голова точно.

ацетоном на герметичность?

Убивают такие темы, что делать, нет компрессии. Нет, конечно форум что бы обсуждать и помогать друг другу, но ребята, за что вы платите деньги? Вы же их зарабатываете трудом (я так думаю ))) не уж то вам их не жалко.

Ремонт делался не за денежку, только покупка расходника. Сам не лезу ибо не спец в ремонте и зачем мне делать то, что я не умею. Задал тут вопрос, чтобы лишней работы не делать. Там может делов на 5 минут.

И еще, свечу заливает, и в свечном колодце видны остатки бензина. Нет вообще детонации очевидно.

Перенёс сюда из Справочной:

KaaPex Одно из двух — либо тебе хреново сделали капиталку, либо что-то сломали/погнули при сборке.

1. Головку снимать и смотреть прилегание клапанов, проливать керосином. Варианты: а) плохо притёрли (сомнительно чтоб компрессия так упала), б) при установке головки на блок погнули клапан, б) клапан подклинивает в направляющей —> встреча с поршнем, клапан погнулся.

Если с клапанами всё ок то: 2. Компрессионные кольца 4-го цилиндра (ремонтники ничего не забыли поставить?). Вот тут точно придётся разбирать всё.

Почему не замерил компрессию сразу по окончанию ремонта в присутствии фу-фломастеров?

Источник

Нестабильная работа двигателя

Нестабильная работа двигателя на холодную может создать дискомфорт, который многие устраняют за деньги на автосервисе. Но, эту неисправность можно устранить у себя в гараже, при минимальном наборе инструментов.

Этот двигатель троил при запуске

Конечно, начинающим автомобилистам сначала необходимо изучить устройство двигателя ВАЗ-2114.

Основные причины

Итак, для начала необходимо рассмотреть, какие же могут быть причины того, что двигатель на холодную начал троить:

• Проблемы в свечах.
• Неисправность высоковольтных проводов.
• Неисправность датчика массового расхода воздуха (см. «проверка ДМРВ на ВАЗ-2114«).
• Неисправность в топливной системе.
• Зазоры клапанов.
• Воздушный фильтр.
• ЭБУ.

Методы устранения

Теперь, когда основные причины выделены, можно перейти непосредственно к определению конкретной причины, и методе устранения, которые приведут к нормализации работы главного силового агрегата. Итак, рассмотрим, последовательность действий направленных на устранения причин появления эффекта.

Свечи зажигания

Загрязненные свечи зажигания

Накопившийся нагар или пробой элемента могут привести к тому, что в одном из цилиндров перестанет зажигаться топливная смесь. Чтобы устранить неисправность необходимо провести ряд операций:

1. Снимаем клемму с АКБ.
2. Вынимаем высоковольтные провода со свечей.
3. Свечным ключом демонтируем последовательно свечу из каждого цилиндра.
4. Проводим диагностику, а именно осмотр элемента, а также промер зазоров и сопротивления.

Когда найдена не рабочая свеча, её необходимо заменить на новую, предварительно отрегулировав зазоры, а также проверить на сопротивление. Это связано с тем, что даже с завода изготовителя можно получить бракованную деталь. Теперь, устанавливаем новый элемент и собираем все в первозданный вид. Далее, необходимо проверить – пропал ли негативный эффект.

Высоковольтные провода

Высоковольтные провода отмечены стрелочками

Высоковольтные провода – еще одна распространенная причина нестабильной работы двигателя. Причем не только на холодную будет виден этот эффект, но и скорости. Диагностические операции проводятся достаточно легко:

1. Демонтируем провода со свечей и катушки зажигания.
2. Проводим промеры с помощью тестера или осциллографа (если он есть в наличие).

Как показывает практика и рекомендует завод изготовитель, лучше всего заменять высоковольтные провода комплектом, чтобы двигатель точно работал без изменений.

Воздушный фильтр

Часть процесса замены воздушного фильтра

Если проблема не в зажигании, то необходимо обратить внимание, в первую очередь, на воздушный фильтр. Засоренность этого элемента может привести к тому, что мотор перестает «дышать», а именно ограничивается подача необходимо воздушной смеси в главный силовой агрегат

Это нарушение в работе может сказаться на работе при холодном двигателе. Для устранения неисправности необходимо заменить воздушный фильтр.

Зазоры клапанов

Процесс регулировки зазора клапанов

Так, стоит проверить зазоры на клапанном механизме и при необходимости отрегулировать.

Рекомендуется не только установить необходимый зазор на каждом клапане, но и демонтировать головку блока, а также проверить состояние клапанов, распределительного вала и цилиндров камер сгорания. Именно в этих местах может крыться проблема.

Неисправность датчика массового расхода воздуха может стать причиной нестабильной работы двигателя на холодную

Еще одной распространенной неисправностью, которая напрямую влияет на стабильную работу холодного двигателя становится датчик массового расхода воздуха. Проверить данный электрический элемент достаточно просто, как и заменить его. Поэтому, каждый автомобилист сможет сделать это без особых усилий и проблем.

Топливная система

Схема устройства топливной системы

Топливная система напрямую влияет на стабильную работу двигателя при любых режимах. Так, это все может быть связано с тем, что несбалансированная воздушно-топливная смесь может не только нарушить работоспособность основного силового агрегата, но и привести к другим последствиям

Рассмотрим, на какие элементы топливной системы стоит обратить внимание, при поиске причины:

• Бензонасос может недостаточно эффективно накачивать топливо в топливную рампу.
• Неисправность одной из форсунок может привести к тому, что двигатель начнет не только троить, но и плохо заводиться. В данном случае, это может привести к тому, что мотор и вовсе не начнет работу. Также, неисправная форсунка приведет к тому, что может залить один цилиндр, который «закидает» свечу и не даст ему работать (см. «замена форсунок на ВАЗ-2114«).
• Топливный насос и рампа косвенно могут повлиять на работоспособность холодного двигателя.

Почему после запуска холодный двигатель троит, а как прогреется работает нормально. Советы автомеханника.

На форумах в интернете можно найти много рассказов о том, что после запуска холодного двигателя он начинает неустойчиво работать. Это может продолжаться либо несколько секунд либо до того момента пока температура его не начнет повышаться. Симптомы у всех практически одинаковые после запуска появляется вибрация и не равномерный звук, доносящийся из глушителя. Определить в чем причина бывает не просто. Ведь эта неисправность носит не постоянный характер, а искать ее нужно в тот момент, когда она присутствует. Продолжаться троение двигателя может несколько секунд, за это время найти причину не всегда получается. Приходиться менять методом тыка свечи зажигания высоковольтные провода и катушку. Многие так и делают. С начало это обычно помогает, но со временем проблема опять появляется.

Если двигатель на холодную троит, то первым делом нужно определить связана ли эта неустойчивость с работой одного цилиндра либо все они работают с перебоями. Для того, что бы это понять, нужно поочередно отключать цилиндры и наблюдать, как меняются обороты двигателя. Если при отключении, какого либо цилиндра обороты не изменились либо они упали меньше чем при отключении других, то значит в нем проблема. Но как можно это проверить, ведь в инжекторном двигателе высоковольтные колпачки снимать со свечей нельзя. Это может привести к выходу из строя катушки зажигания и транзистора, который управляет первичной обмоткой. В автосервисах это делают с помощью диагностического прибора, который называется сканером. При отсутствии этого прибора отключать цилиндры можно следующими способами.

На 16 клапанных двигателях установлены индивидуальные катушки зажигания. Нужно поочередно снимать с них разъемы, тем самым прекращая подачу питания и управляющих импульсов, и следить за тем как реагирует двигатель на это.

В 8 клапанных двигателях используется двух искровые катушки и общий разъем питания и управления, по этому, таким образом, уже проверить, не получиться. Здесь нужно отключать поочередно форсунки. Но добраться до их разъемов не так-то просто. Можно изготовить переходник на общий разъем и отключать их с помощью него. Общий разъем можно купить в автомагазине и отключать питание от форсунок с более удобного места. Информацию об изготовлении такого тестера можно найти в интернете.

Если двигатель на холодную троит, то можно его заглушить и выкрутить свечи, для того, что бы их осмотреть. Но делать это нужно именно в тот момент, когда наблюдается неустойчивая работа. Нужно осмотреть центральные изоляторы свечей. Они могут дать много информации о работе двигателя. Если окажется, что изолятор, какой либо свечи покрыт нагаром или мокрый, то значит, причина неустойчивой работы двигателя кроется в том цилиндре, в котором она была закручена. Если окажется, что все свечи мокрые то причина общая для всех цилиндров.

Изолятор свечи может быть в бензине, масле либо в охлаждающей жидкости. При этом искра между электродами пропадет. Она будет стекать по мокрому изолятору на массу.

Частой причиной троения двигателя после стоянки автомобиля являются изношенные маслосъемные колпачки. Масло может попадать на тарелку клапана через него и при пуске двигателя засасываться в цилиндр. Оно может попасть на изолятор свечи. Двигатель с такой неисправностью, какое-то не продолжительное время после запуска может троить.

Причины троения двигателя на холодную.

Неисправность свечей зажигания. Точно определить исправность свечей можно только в барокамере под давлением.

Заниженная компрессия в цилиндре.

Неисправность форсунок. Неисправная, забитая форсунка топливо распыляет плохо. Смесеобразование хуже. Поэтому изолятор свечи может быть в бензине.

Плохой контакт в разъемах датчиков и исполнительных механизмов. На холодную он может проявлять себя, а при прогреве пропадать.

Подсос воздуха. В этом случае смесь будет беднее, чем требуется для устойчивой работы не прогретого двигателя.

Неисправность высоковольтных проводов или модуля зажигания.

Неисправность датчика температуры двигателя.

Датчик массового расхода воздуха.

Регулятор холостого хода.

Отложения на внутренней поверхности дроссельного узла.

Можете еще прочитать следующие статьи.

Источник

Что делать если начал троить двигатель

8-и клапанный инжекторный двигатель ВАЗ 2114Для того чтобы установить почему троит двигатель на ВАЗ 2114 надо следовать рекомендациям профессионалов. В первую очередь надо установить, какой из цилиндров вышел из строя, для этого необходимо:

• открыть капот при запущенном двигателе;
• запомнить звук и характер работы силовой установки;
• поочередно снимать высоковольтные провода со свечей, если звук и ритм работы изменяется, то продолжать дальше, как только обнаружено, что при обесточивании свечи характер звука не меняется, значит неисправный цилиндр определен.

Рекомендуем: Замена ремня ГРМ на 8 клапанном двигателе ВАЗ 2114Далее нужно выкрутить свечу и определить ее состояние и работоспособность.

Следующим шагом нужно определить состояние извлеченной свечи. Если электрод целый и чистый, а на головке большое количество гари, то с большой долей вероятности можно определить, что в камеру сгорания цилиндра попадала пыль, следовательно неисправность надо искать в системе подачи воздуха через воздушный фильтр.

Если же гарью покрыта вся головка, вместе с электродом и при этом он сильно выгорел — значит подавалась бедная смесь и происходило детонационное горение с опережением зажигания. Когда головка также полностью покрыта гарью и при этом электрод в целом состоянии, то это означает, что подавалась богатая смесь и происходило опоздание в подаче зажигания.

Оценка состояния свечи дает направление в поиске истинной причины отказа в работе цилиндра. Однако следует проверить и работоспособность самой свечки. Для этого есть проверенный способ — «на искру».

Если искра пробивается, пусть даже и слабая из-за нагара, то надо обязательно искать дальше. А вот если искры нет вообще, то следует заменить свечку на новую и проверить ее. При хорошей искре — можно попробовать запустить машину и проследить динамику изменений.

Неисправности свечей зажиганияВ случае, если машина имеет достаточно большой пробег, то пытаясь обнаружить причину почему троит двигатель надо в обязательном порядке сделать следующее:

• поменять свечу зажигания;
• сменить комплект высоковольтных проводов, при длительной работе в условиях высоких температур и напряжений на оболочке появляются микротрещины приводящие к пробоям и выходу из строя, опытные автоэлектрики рекомендуют периодически менять этот комплект для профилактики;
• замерить компрессию в неработающем цилиндре, если она нарушена, то, возможно, залегли кольца или прогорели клапана;
• отрегулировать клапана, эту процедуру надо проводить для профилактики каждые 15 — 20 тысяч километров;
• определить работоспособность катушки зажигания, это достаточно распространенный отказ, лучшее решение — замена старой на новую;
• поменять воздушный фильтр;
• проверить правильность установки ремня ГРМ.

Проделаны все указанные процедуры, а двигатель по прежнему «троит». Надо двигаться дальше:

1. Провести диагностику электронного блока управления, в случае необходимости заменить.
2. Проверить систему подачи топлива, вплоть до форсунок.
3. Определить работоспособность датчика кислорода, если неисправен, или выдает ухудшенные показатели — отремонтировать или заменить.
4. Отказ датчика положения коленвала определяется по ЭБУ, должна выдаваться ошибка, сигнализирующая о поломке. Если такое происходит, заменить его.

Упрощенная работа системы охлаждения ВАЗ 2114

ОЖ через патрубки попадает в водяную рубашку блока двигателя. В водяной рубашке происходит циркуляция ОЖ по малому кругу, до достижения двигателем (соответственно и ОЖ) температуры 95 градусов Цельсия.

В этот момент открывается термостат и через патрубки ОЖ, доставляется к радиатору. Радиатор производит отбор из ОЖ излишнего тепла. Излишки горячей ОЖ возвращается в расширительный бачок.

Вся система охлаждения находится под большим давлением 1,2-1,8 атмосферы, за счет работы помпы и увеличения объема ОЖ вследствие нагрева.

Из изложенного выше текста делаем вывод: неисправности системы охлаждения обнаружить не просто при малых протечках, поскольку ОЖ практически сразу испаряется, имея высокую температуру, и работа по поиску места протечки порой требует вмешательства профессионала.

Шаг 1. Лопнул патрубок

Поскольку патрубки являются «кровеносными сосудами» автомобиля, то выход из строя любого из них, повлечет потерю ОЖ.

Такую неисправность хорошо видно на прогретом двигателе во время движения. Появляется большое количество пара из-под капота. Лопнувший патрубок хорошо виден.

Но бывают случаи, когда течь ОЖ небольшая

Тогда, в первую очередь, внимание следует обратить на сочленение патрубков с агрегатами автомобиля

При использовании ОЖ в виде тосола или антифриза в местах протекания остается характерный маслянистый налет.

Шаг 2. Проблема с радиатором

Неисправность радиатора обнаружить крайне сложно. На месте протечки ОЖ иногда образуется большое количество накипи, мешающее увидеть место повреждения.

Следует обратить внимание на герметичность заливной пробки. Если с герметичностью все ОК, то для проверки потребуется компрессор с манометром или насос

Отсоединяем верхний патрубок и подсоединяем компрессор. Патрубок необходимо заглушить. Создаем избыточное давление, смотрим, где появится течь. Демонтируем радиатор. Везем в специализированный сервис, где его еще раз проверят под давлением, найдут течь (может быть и не одну) и заварят специальным составом.

Шаг 3. Газы в расширительном бачке

Эта неисправность происходит из-за попадания отработанных газов (специфичный запах хорошо чувствуется в салоне автомобиля) в систему охлаждения под огромным давлением 90-96 КПа.

Причина – неисправность прокладки между головкой клапанов и блоком цилиндров. Она обусловлена протеканием ОЖ из-под крышки расширительного бачка.

Проверка достаточно простая. Запускаем двигатель на непрогретой машине, снимаем крышку с расширительного бачка и резко нажимаем акселератор (в простонародье педаль газа).

Если ОЖ резко поднимется, то прокладку необходимо заменить. Эксплуатацию автомобиля немедленно прекратить, до устранения проблемы.

Иногда крышка расширительного бачка, вследствие износа пружины, может не выдержать давления ОЖ.

Шаг 4. Серая эмульсия вместо масла

Если вы обратили внимание, что ваш автомобиль стал «троить», из выхлопной трубы выходит большое количество пара, который пахнет ОЖ. Количество ОЖ постоянно уменьшается и при проверке масляного щупа видно, что масло превратилось в эмульсию серого цвета

Все это говорит про неисправность охлаждающей рубашки блока цилиндров двигателя. Эксплуатировать автомобиль в таком состоянии категорически не рекомендую! Помимо проблемы с системой охлаждения, нарушена смазка всех подвижных элементов двигателя, что легко приведет к его поломке.

Шаг 5. Тосол в салоне

Помимо охлаждения двигателя, ОЖ используется для обогрева салона автомобиля. При неисправности радиатора салона или подводящих к нему патрубков, – на пол вытекает большое количество ОЖ.

Неисправность очень неприятная, так как влечет за собой разборку практически всей передней части салона автомобиля.

https://youtube.com/watch?v=Jq1tpVc6dRg%3F

Как устроен двигатель ВАЗ 2114

База устройства двигателя четырнадцатой серии ВАЗ – инжекторная система. Она основана на распределенном впрыске топлива в цилиндры через электромагнитные форсунки – инжекторы, оборудованные распрыскивателями. Состав топливно-воздушной смеси регулируется электронным контроллером, который принимает информацию с датчиков автомобиля.

Устройство двигателя ваз 2114

1 – шкив привода генератора; 2 – масляный насос; 3 – ремень привода механизма газораспределения; 4 – зубчатый шкив насоса охлаждающей жидкости; 5 – передняя крышка привода механизма газораспределения; 6 – натяжной ролик; 7 – зубчатый шкив распределительного вала; 8 – задняя крышка привода распределительного вала; 9 – сальник распределительного вала; 10 – крышка головки блока цилиндров; 11 – распределительный вал; 12 – передняя крышка подшипников распределительного вала;13 – толкатель; 14 – направляющая втулка клапана; 15 – сетка маслоотделителя системы вентиляции картера; 16 – выпускной клапан; 17 – впускной клапан; 18 – задняя крышка подшипников распределительного вала; 19 – топливный насос; 20 – корпус вспомогательных агрегатов; 21 – датчик-распределитель зажигания; 22 – отводящий патрубок рубашки охлаждения; 23 – головка блока цилиндров; 24 – свеча зажигания; 25 – шланг вентиляции картера; 26 – маховик; 27 – держатель заднего сальника коленчатого вала; 28 – задний сальник коленчатого вала; 29 – блок цилиндров; 30 – поддон картера; 31 – указатель уровня масла (масляный щуп); 32 – коленчатый вал; 33 – поршень; 34 – крышка шатуна; 35 – шатун; 36 – крышка коренного подшипника коленчатого вала; 37 – передний сальник коленчатого вала; 38 – зубчатый шкив коленчатого вала.

Цикл работы двигателя состоит из следующих этапов:

1. При включенном зажигании контроллер системы впрыска запускает бензонасос с помощью реле.
2. От насоса топливо проходит через фильтр тонкой очистки, топливопроводы, и подается к топливной рампе, которая закреплена на впускном коллекторе.
3. Регулятор давления топлива, который находится на рампе, стравливает «лишнее» топливо обратно в бак. Это необходимо для точного дозирования впрыска топлива.
4. От рампы через распылитель на форсунках топливо подается во впускной коллектор цилиндров двигателя.
5. Далее пары отработанного топлива улавливаются сепаратором, откуда сконденсированные в жидкость пары сливаются обратно в бак. Воздух проходит через воздушный фильтр, и попадает во впускной шланг дроссельного узла. Если авто оборудовано адсорбером, то часть паров поглощается активированным углем.

Таким образом, необходимыми элементами для работы инжекторного двигателя ВАЗ 2114 являются:

• бензонасос – электрический, погружного типа, с рабочим давлением не меньше 3,2 бар;
• электронный контроллер системы впрыска топлива;
• штуцер для контроля давления и регулятор давления топлива, которые закреплены на топливной рампе;
• электромагнитные клапаны – форсунки;
• система фильтров очистки и дроссельный узел.
